Shelly 1PM - Smart WiFi Relay жылдам нұсқаулығы

Шолу

Қуат көзі: 110-240V AC

Қуат көзі: 24-60V DC

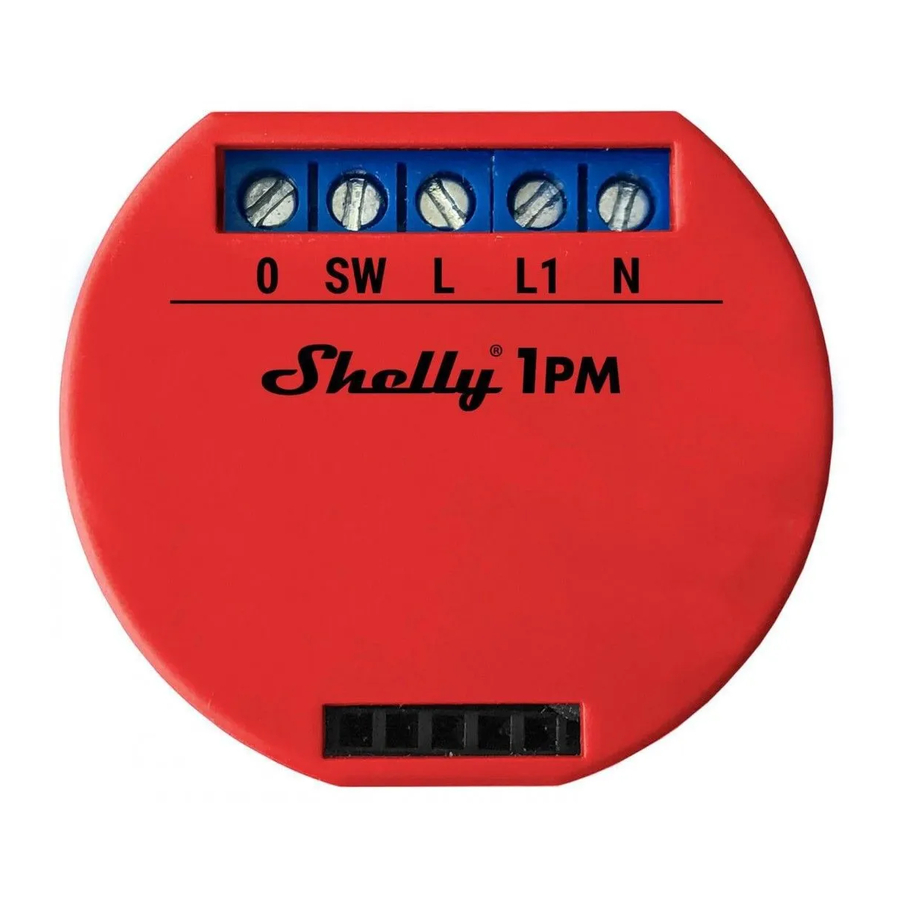

Аңыз

• N - Нейтралды кіріс (Нөл)/( + )
• L - Желі кірісі (110-240V)/( - )
• L1 - релелік қуатқа арналған желі кірісі
• SW - O-ны басқаратын қосқыш (кіріс)
• O - Шығыс

WiFi релелік қосқышы Shelly 1PM 3,5 кВТ-қа дейінгі 1 электр тізбегін басқара алады. Ол стандартты қабырғалық консольге, қуат розеткалары мен жарық қосқыштарының артына немесе кеңістігі шектеулі басқа жерлерге орнатылуға арналған. Shelly дербес құрылғы ретінде немесе басқа үйді автоматтандыру контроллеріне қосымша ретінде жұмыс істей алады.

• Басқару мақсаты: Жұмыс істеу
• Басқару конструкциясы: Тәуелсіз орнатылған
• 1.B әрекетінің түрі
• 2-дәрежелі ластану
• Импульстік кернеу: 4000 V
• Тиісті терминал қосылымының индикациясы

Сипаттама

• Қуат көзі - 110-240V ±10% 50/60Hz AC, 24-60V DC
• Максималды жүктеме - 16A/240V
• ЕО стандарттарына сәйкес келеді - RE Directive 2014/53/EU, LVD 2014/35/EU, EMC 2004/108/WE, RoHS2 2011/65/UE
• Жұмыс температурасы - – 40°C-тан 40°C-қа дейін
• Радиосигнал қуаты - 1mW
• Радио хаттамасы - WiFi 802.11 b/g/n
• Жиілік - 2412 - 2472 МHz;
• Жұмыс ауқымы (жергілікті құрылысқа байланысты) - сыртта 50 м-ге дейін, үй ішінде 30 м-ге дейін
• Өлшемдері (HxWxL) - 41x36x17 mm
• Электр тұтыну - <1W

Техникалық ақпарат

• Ұялы телефоннан, компьютерден, автоматтандыру жүйесінен немесе HTTP және/немесе UDP хаттамасын қолдайтын кез келген басқа құрылғыдан WiFi арқылы басқару.
• Микропроцессорлық басқару.
• Бақыланатын элементтер: 1 электр тізбегі/құрылғылар.
• Басқару элементтері: 1 реле.
• Shelly-ді сыртқы түйме/қосқыш арқылы басқаруға болады.
• Shelly қуат тұтынуын бақылап, оны біздің бұлтта 1 жылға дейінгі тарихымен тегін сақтай алады.

Электр тогының соғу қаупі. Құрылғыны электр желісіне орнатуды абайлап орындау керек.

Балаларға құрылғыға қосылған түйме/қосқышпен ойнауға рұқсат бермеңіз. Shelly-ді қашықтан басқаруға арналған құрылғыларды (ұялы телефондар, планшеттер, компьютерлер) балалардан аулақ ұстаңыз.

Shelly-ге кіріспе

Shelly^® — бұл ұялы телефон, компьютер немесе үйді автоматтандыру жүйесі арқылы электр құрылғыларын қашықтан басқаруға мүмкіндік беретін инновациялық құрылғылар отбасы. Shelly^® оны басқаратын құрылғыларға қосылу үшін WiFi-ды пайдаланады. Олар бір WiFi желісінде болуы мүмкін немесе қашықтан кіруді пайдалана алады (Интернет арқылы). Shelly^® жергілікті WiFi желісінде үйді автоматтандыру контроллері басқармай-ақ, дербес, сондай-ақ пайдаланушы Интернетке қосылу мүмкіндігі бар жерден бұлттық қызмет арқылы жұмыс істей алады.

Shelly^® құрылғыны реттеуге, басқаруға және бақылауға болатын кірістірілген веб-серверге ие. Shelly^® екі WiFi режиміне ие - кіру нүктесі (AP) және клиент режимі (CM). Клиент режимінде жұмыс істеу үшін WiFi маршрутизаторы құрылғының ауқымында орналасуы керек. Shelly^® құрылғылары HTTP хаттамасы арқылы басқа WiFi құрылғыларымен тікелей байланыса алады.

API өндірушімен қамтамасыз етілуі мүмкін. Shelly^® құрылғылары, егер WiFi маршрутизаторы Интернетке қосылған болса, пайдаланушы жергілікті WiFi желісінің ауқымынан тыс жерде болса да, бақылау және басқару үшін қол жетімді болуы мүмкін. Құрылғының веб-сервері немесе Shelly Cloud мобильді қосымшасындағы параметрлер арқылы іске қосылатын бұлттық функцияны пайдалануға болады.

Пайдаланушы Android немесе iOS мобильді қосымшаларын немесе кез келген интернет-шолғышты және веб-сайтты пайдаланып Shelly Cloud-қа тіркеліп, кіре алады: https://my.shelly.cloud/

Орнату нұсқаулары

Электр тогының соғу қаупі. Құрылғыны орнату/орнатуды білікті маман (электрик) орындауы керек.

Электр тогының соғу қаупі. Құрылғы өшірілген кезде де, оның қысқыштарында кернеу болуы мүмкін. Қысқыштардың қосылымындағы кез келген өзгеріс барлық жергілікті қуаттың өшірілгеніне/ажыратылғанына көз жеткізгеннен кейін жасалуы керек.

Құрылғыны берілген максималды жүктемеден асатын құрылғыларға қоспаңыз!

Құрылғыны тек осы нұсқауларда көрсетілгендей қосыңыз. Кез келген басқа әдіс зақымдануға және/немесе жарақатқа әкелуі мүмкін.

Орнатуды бастамас бұрын қоса берілген құжаттаманы мұқият және толығымен оқып шығыңыз. Ұсынылған процедураларды орындамау ақаулыққа, өміріңізге қауіп төндіруге немесе заңды бұзуға әкелуі мүмкін. Allterco Robotics осы құрылғыны дұрыс орнатпаған немесе пайдаланбаған жағдайда кез келген жоғалту немесе зақымдану үшін жауапты емес.

Құрылғыны тек барлық қолданыстағы ережелерге сәйкес келетін электр желісімен және құрылғылармен ғана пайдаланыңыз. Электр желісіндегі немесе құрылғыға қосылған кез келген құрылғыдағы қысқа тұйықталу құрылғыны зақымдауы мүмкін.

ҰСЫНЫС!
Құрылғы тиісті стандарттар мен қауіпсіздік нормаларына сәйкес келсе ғана электр тізбектеріне және құрылғыларға қосылуы және оларды басқаруы мүмкін.

ҰСЫНЫС!
Құрылғыны оқшаулауға төзімділігі жоғары, кемінде PVC T105°C болатын қатты бір ядролы кабельдермен қосуға болады.

Сәйкестік декларациясы

Осы арқылы Allterco Robotics EOOD Shelly 1PM радиожабдықтарының түрі 2014/53/EU, 2014/35/EU, 2004/108/WE, 2011/65/UE директиваларына сәйкес келетінін мәлімдейді. ЕО сәйкестік декларациясының толық мәтіні келесі интернет мекенжайында қол жетімді: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Өндіруші: Allterco Robotics EOOD
Мекенжайы: София, 1407, 103 Cherni vrah Blvd.
Тел.: +359 2 988 7435
Электрондық пошта: support@shelly.cloud
Web: http://www.shelly.cloud

Байланыс деректеріндегі өзгерістерді өндіруші құрылғының ресми веб-сайтында жариялайды: http://www.shelly.cloud

Пайдаланушы өндірушіге қарсы өз құқықтарын жүзеге асырмас бұрын осы кепілдік шарттарының кез келген түзетулері туралы хабардар болуға міндетті.

She^® және Shelly^® сауда белгілеріне және осы құрылғымен байланысты басқа интеллектуалдық құқықтарға барлық құқықтар Allterco Robotics EOOD-ге тиесілі.
