Shelly 1PM - Udhëzues i Shpejtë për Rele Inteligjente WiFi

Përmbledhje

Furnizimi me energji: 110-240V AC

Furnizimi me energji: 24-60V DC

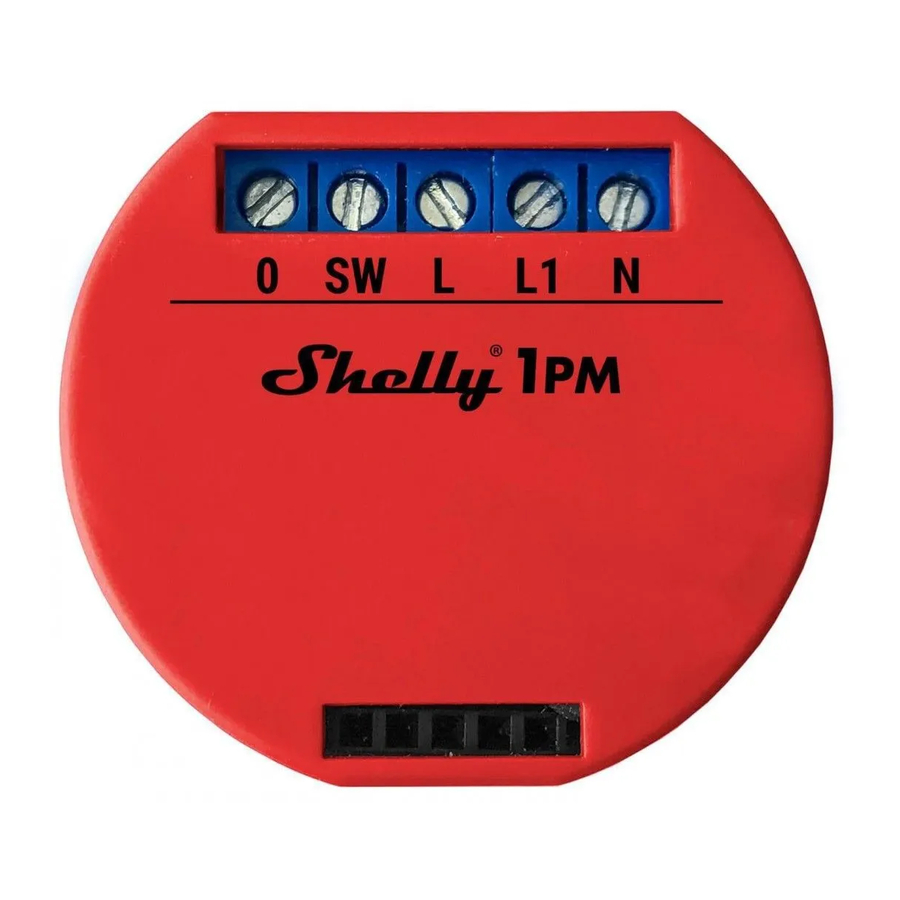

Legjenda

• N - Hyrja neutrale (Zero)/( + )
• L - Hyrja e linjës (110-240V)/( - )
• L1 - Hyrja e linjës për energjinë e releut
• SW - Çelësi (hyrja) që kontrollon O
• O - Dalja

Çelësi Rele WiFi Shelly 1PM mund të kontrollojë 1 qark elektrik deri në 3.5 kW. Ai është menduar të montohet në një konsolë standarde në mur, pas prizave të energjisë dhe çelësave të dritave ose vende të tjera me hapësirë të kufizuar. Shelly mund të funksionojë si një pajisje e pavarur ose si një aksesor për një kontrollues tjetër të automatizimit të shtëpisë.

• Qëllimi i kontrollit: Operimi
• Konstruksioni i kontrollit: I montuar në mënyrë të pavarur
• Aksioni i Tipit 1.B
• Shkalla e Ndotjes 2
• Tensioni i Impulsit: 4000 V
• Tregues i lidhjes së duhur të terminalit

Specifikimet

• Furnizimi me energji - 110-240V ±10% 50/60Hz AC, 24-60V DC
• Ngarkesa maksimale - 16A/240V
• Përputhet me standardet e BE-së - RE Direktiva 2014/53/EU, LVD 2014/35/EU, EMC 2004/108/WE, RoHS2 2011/65/UE
• Temperatura e punës - – 40°C deri në 40°C
• Fuqia e sinjalit radio - 1mW
• Protokolli radio - WiFi 802.11 b/g/n
• Frekuenca - 2412 - 2472 МHz;
• Gama operacionale (në varësi të ndërtimit lokal) - deri në 50 m jashtë, deri në 30 m brenda
• Përmasat (HxWxL) - 41x36x17 mm
• Konsumi elektrik - <1W

Informacione Teknike

• Kontrolli përmes WiFi nga një telefon celular, PC, sistem automatizimi ose ndonjë pajisje tjetër që mbështet protokollin HTTP dhe/ose UDP.
• Menaxhimi i mikroprocesorit.
• Elemente të kontrolluara: 1 qarqe/aparate elektrike.
• Elemente kontrolluese: 1 rele.
• Shelly mund të kontrollohet nga një buton/çelës i jashtëm.
• Shelly mund të monitorojë konsumin e energjisë dhe ta ruajë atë, falas në Cloud-in tonë, me histori deri në 1 vit.

Rrezik goditjeje elektrike. Montimi i Pajisjes në rrjetin elektrik duhet të kryhet me kujdes.

Mos lejoni që fëmijët të luajnë me butonin/çelësin e lidhur me Pajisjen. Mbani Pajisjet për kontrollin nga distanca të Shelly-t (telefonat celularë, tabletët, PC-të) larg fëmijëve.

Hyrje në Shelly

Shelly^® është një familje Pajisjesh inovative, të cilat lejojnë kontrollin nga distanca të pajisjeve elektrike përmes telefonit celular, PC-së ose sistemit të automatizimit të shtëpisë. Shelly^® përdor WiFi për t'u lidhur me pajisjet që e kontrollojnë atë. Ato mund të jenë në të njëjtin rrjet WiFi ose mund të përdorin akses nga distanca (përmes Internetit). Shelly^® mund të funksionojë në mënyrë të pavarur, pa u menaxhuar nga një kontrollues i automatizimit të shtëpisë, në rrjetin lokal WiFi, si dhe përmes një shërbimi cloud, nga kudo që Përdoruesi ka akses në Internet.

Shelly^® ka një server uebi të integruar, përmes të cilit Përdoruesi mund të rregullojë, kontrollojë dhe monitorojë Pajisjen. Shelly^® ka dy mënyra WiFi - pikë aksesi (AP) dhe mënyra Klient (CM). Për të funksionuar në Mënyrën Klient, një ruter WiFi duhet të jetë i vendosur brenda rrezes së Pajisjes. Pajisjet Shelly^® mund të komunikojnë drejtpërdrejt me pajisje të tjera WiFi përmes protokollit HTTP.

Një API mund të ofrohet nga Prodhuesi. Pajisjet Shelly^® mund të jenë të disponueshme për monitorim dhe kontroll edhe nëse Përdoruesi është jashtë rrezes së rrjetit lokal WiFi, për sa kohë që ruteri WiFi është i lidhur me Internetin. Mund të përdoret funksioni cloud, i cili aktivizohet përmes serverit ueb të Pajisjes ose përmes cilësimeve në aplikacionin celular Shelly Cloud.

Përdoruesi mund të regjistrohet dhe të hyjë në Shelly Cloud, duke përdorur aplikacione celulare Android ose iOS, ose çdo shfletues interneti dhe faqen e internetit: https://my.shelly.cloud/

Udhëzime për Instalimin

Rrezik goditjeje elektrike. Montimi/instalimi i Pajisjes duhet të bëhet nga një person i kualifikuar (elektricist).

Rrezik goditjeje elektrike. Edhe kur Pajisja është e fikur, është e mundur të keni tension nëpër kapëset e saj. Çdo ndryshim në lidhjen e kapëseve duhet të bëhet pasi të sigurohet që e gjithë energjia lokale është fikur/shkëputur.

Mos e lidhni Pajisjen me pajisje që tejkalojnë ngarkesën maksimale të dhënë!

Lidheni Pajisjen vetëm në mënyrën e treguar në këto udhëzime. Çdo metodë tjetër mund të shkaktojë dëme dhe/ose lëndime.

Para se të filloni instalimin, ju lutemi lexoni me kujdes dhe plotësisht dokumentacionin shoqërues. Mosrespektimi i procedurave të rekomanduara mund të çojë në mosfunksionim, rrezik për jetën tuaj ose shkelje të ligjit. Allterco Robotics nuk është përgjegjëse për asnjë humbje ose dëm në rast të instalimit ose funksionimit të gabuar të kësaj Pajisjeje.

Përdoreni Pajisjen vetëm me rrjetin elektrik dhe pajisjet që përputhen me të gjitha rregulloret e zbatueshme. Qarku i shkurtër në rrjetin elektrik ose çdo pajisje e lidhur me Pajisjen mund të dëmtojë Pajisjen.

REKOMANDIM!
Pajisja mund të lidhet me dhe mund të kontrollojë qarqe elektrike dhe pajisje vetëm nëse ato përputhen me standardet dhe normat e sigurisë përkatëse.

REKOMANDIM!
Pajisja mund të lidhet me kabllo të ngurta me një bërthamë me rezistencë të shtuar ndaj nxehtësisë në izolim jo më pak se PVC T105°C.

Deklarata e konformitetit

Me këtë, Allterco Robotics EOOD deklaron se lloji i pajisjes radio Shelly 1PM është në përputhje me Direktivën 2014/53/EU, 2014/35/EU, 2004/108/WE, 2011/65/UE. Teksti i plotë i deklaratës së konformitetit të BE-së është i disponueshëm në adresën e mëposhtme të internetit: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Prodhuesi: Allterco Robotics EOOD
Adresa: Sofia, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Web: http://www.shelly.cloud

Ndryshimet në të dhënat e kontaktit publikohen nga Prodhuesi në faqen zyrtare të internetit të Pajisjes: http://www.shelly.cloud

Përdoruesi është i detyruar të qëndrojë i informuar për çdo ndryshim të këtyre kushteve të garancisë përpara se të ushtrojë të drejtat e tij/saj kundër Prodhuesit.

Të gjitha të drejtat për markat tregtare She^® dhe Shelly^®, dhe të drejtat e tjera intelektuale që lidhen me këtë Pajisje i përkasin Allterco Robotics EOOD.
