Shelly 1PM - Mwongozo wa Haraka wa Relay Mahiri ya WiFi

Muhtasari

Ugavi wa umeme: 110-240V AC

Ugavi wa umeme: 24-60V DC

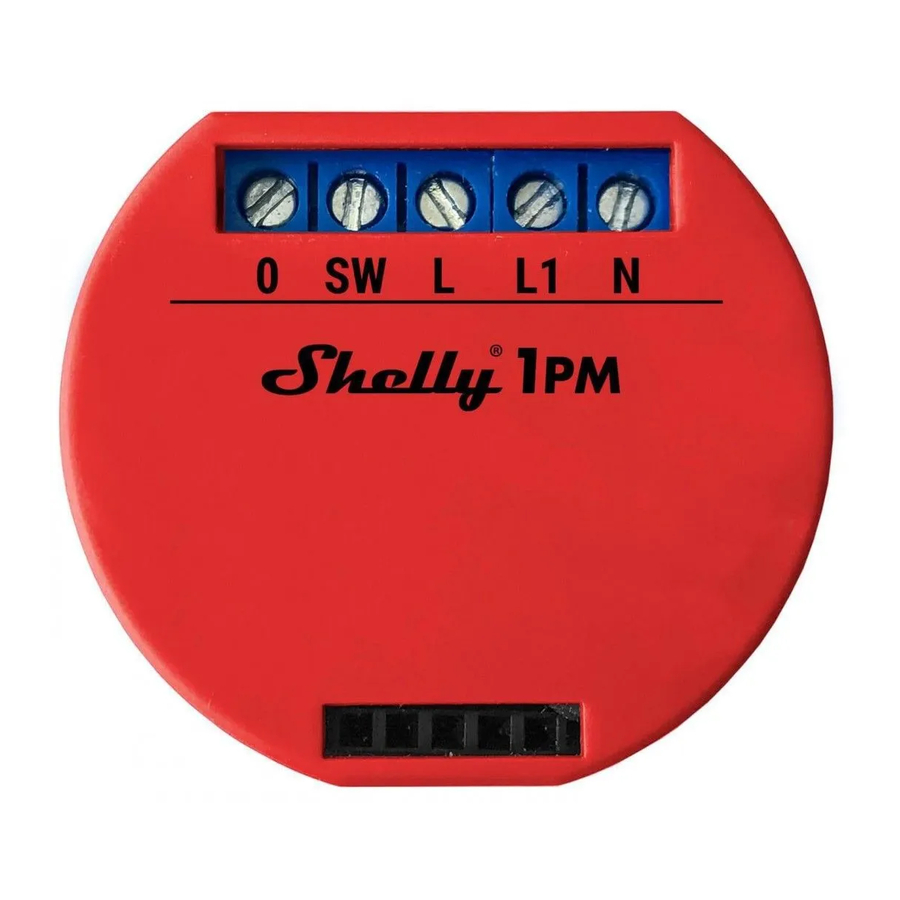

Ufafanuzi

• N - Ingizo la Neutral (Sifuri)/( + )
• L - Ingizo la Line (110-240V)/( - )
• L1 - Ingizo la Line kwa nguvu ya relay
• SW - Swichi (ingizo) inayodhibiti O
• O - Toleo

Swichi ya Relay ya WiFi Shelly 1PM inaweza kudhibiti saketi 1 ya umeme hadi 3.5 kW. Imekusudiwa kuwekwa kwenye dashibodi ya kawaida ya ukutani, nyuma ya soketi za umeme na swichi za taa au maeneo mengine yenye nafasi ndogo. Shelly anaweza kufanya kazi kama Kifaa kinachojitegemea au kama nyongeza kwa kidhibiti kingine cha otomatiki cha nyumbani.

• Madhumuni ya udhibiti: Uendeshaji
• Ujenzi wa udhibiti: Imewekwa kwa kujitegemea
• Aina ya 1.B Action
• Kiwango cha Uchafuzi 2
• Msukumo wa Voltage: 4000 V
• Dalili ya muunganisho sahihi wa terminal

Vipimo

• Ugavi wa umeme - 110-240V ±10% 50/60Hz AC, 24-60V DC
• Kiwango cha juu cha mzigo - 16A/240V
• Inatii viwango vya EU - RE Directive 2014/53/EU, LVD 2014/35/EU, EMC 2004/108/WE, RoHS2 2011/65/UE
• Joto la kufanya kazi - – 40°C hadi 40°C
• Nguvu ya mawimbi ya redio - 1mW
• Itifaki ya redio - WiFi 802.11 b/g/n
• Marudio - 2412 - 2472 МHz;
• Kiwango cha uendeshaji (kulingana na ujenzi wa eneo) - hadi 50 m nje, hadi 30 m ndani ya nyumba
• Vipimo (HxWxL) - 41x36x17 mm
• Matumizi ya umeme - <1W

Taarifa za Kiufundi

• Udhibiti kupitia WiFi kutoka kwa simu ya mkononi, PC, mfumo wa otomatiki au Kifaa kingine chochote kinachounga mkono itifaki ya HTTP na/au UDP.
• Usimamizi wa microprocessor.
• Vipengele vinavyodhibitiwa: saketi/vifaa 1 vya umeme.
• Vipengele vya kudhibiti: relay 1.
• Shelly anaweza kudhibitiwa na kitufe/swichi ya nje.
• Shelly anaweza kufuatilia matumizi ya umeme na kuyaokoa, bila malipo kwenye Cloud yetu, na historia hadi mwaka 1.

Hatari ya kupigwa na umeme. Kuweka Kifaa kwenye gridi ya umeme lazima kufanyike kwa tahadhari.

Usiruhusu watoto kucheza na kitufe/swichi iliyounganishwa na Kifaa. Weka Vifaa vya udhibiti wa mbali wa Shelly (simu za mkononi, kompyuta kibao, PC) mbali na watoto.

Utangulizi wa Shelly

Shelly^® ni familia ya Vifaa bunifu, ambavyo huruhusu udhibiti wa mbali wa vifaa vya umeme kupitia simu ya mkononi, PC au mfumo wa otomatiki wa nyumbani. Shelly^® hutumia WiFi kuunganisha kwenye vifaa vinavyoidhibiti. Vinaweza kuwa katika mtandao sawa wa WiFi au vinaweza kutumia ufikiaji wa mbali (kupitia Mtandao). Shelly^® anaweza kufanya kazi peke yake, bila kusimamiwa na kidhibiti cha otomatiki cha nyumbani, katika mtandao wa ndani wa WiFi, pamoja na kupitia huduma ya wingu, kutoka kila mahali ambapo Mtumiaji ana ufikiaji wa Mtandao.

Shelly^® ina seva ya wavuti iliyojumuishwa, ambayo Mtumiaji anaweza kurekebisha, kudhibiti na kufuatilia Kifaa. Shelly^® ina njia mbili za WiFi - access Point (AP) na Client mode (CM). Ili kufanya kazi katika Client Mode, router ya WiFi lazima iwe ndani ya upeo wa Kifaa. Vifaa vya Shelly^® vinaweza kuwasiliana moja kwa moja na vifaa vingine vya WiFi kupitia itifaki ya HTTP.

API inaweza kutolewa na Mtengenezaji. Vifaa vya Shelly^® vinaweza kupatikana kwa ufuatiliaji na udhibiti hata kama Mtumiaji yuko nje ya upeo wa mtandao wa ndani wa WiFi, mradi tu router ya WiFi imeunganishwa kwenye Mtandao. Kitendaji cha wingu kinaweza kutumika, ambacho huwashwa kupitia seva ya wavuti ya Kifaa au kupitia mipangilio katika programu ya simu ya Shelly Cloud.

Mtumiaji anaweza kujiandikisha na kufikia Shelly Cloud, kwa kutumia programu za simu za Android au iOS, au kivinjari chochote cha mtandao na tovuti: https://my.shelly.cloud/

Maelekezo ya Usakinishaji

Hatari ya kupigwa na umeme. Uwekaji/usakinishaji wa Kifaa unapaswa kufanywa na mtu aliyehitimu (fundi umeme).

Hatari ya kupigwa na umeme. Hata wakati Kifaa kimezimwa, inawezekana kuwa na voltage kwenye clamps zake. Kila mabadiliko katika muunganisho wa clamps lazima ufanywe baada ya kuhakikisha kuwa nguvu zote za ndani zimezimwa/zimekatwa.

Usiunganishe Kifaa kwenye vifaa vinavyozidi kiwango cha juu cha mzigo kilichotolewa!

Unganisha Kifaa tu kwa njia iliyoonyeshwa katika maagizo haya. Njia nyingine yoyote inaweza kusababisha uharibifu na/au majeraha.

Kabla ya kuanza usakinishaji tafadhali soma hati inayoambatana kwa uangalifu na kikamilifu. Kukosa kufuata taratibu zilizopendekezwa kunaweza kusababisha utendakazi, hatari kwa maisha yako au ukiukaji wa sheria. Allterco Robotics haiwajibiki kwa hasara au uharibifu wowote katika kesi ya usakinishaji au uendeshaji usio sahihi wa Kifaa hiki.

Tumia Kifaa tu na gridi ya umeme na vifaa vinavyotii kanuni zote zinazotumika. Mzunguko mfupi katika gridi ya umeme au kifaa chochote kilichounganishwa na Kifaa kinaweza kuharibu Kifaa.

PENDKEZO!
Kifaa kinaweza kuunganishwa na kinaweza kudhibiti saketi za umeme na vifaa ikiwa tu vinatii viwango na kanuni za usalama husika.

PENDKEZO!
Kifaa kinaweza kuunganishwa na nyaya ngumu za msingi mmoja na upinzani ulioongezeka wa joto kwa insulation isiyo chini ya PVC T105°C.

Tamko la kufuata

Hapa, Allterco Robotics EOOD inatangaza kuwa aina ya vifaa vya redio Shelly 1PM inatii Maelekezo 2014/53/EU, 2014/35/EU, 2004/108/WE, 2011/65/UE. Maandishi kamili ya tamko la EU la kufuata yanapatikana katika anwani ifuatayo ya mtandao: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Mtengenezaji: Allterco Robotics EOOD
Anwani: Sofia, 1407, 103 Cherni vrah Blvd.
Simu.: +359 2 988 7435
Barua pepe: support@shelly.cloud
Tovuti: http://www.shelly.cloud

Mabadiliko katika data ya mawasiliano yanachapishwa na Mtengenezaji kwenye tovuti rasmi ya Kifaa: http://www.shelly.cloud

Mtumiaji analazimika kukaa na taarifa kuhusu marekebisho yoyote ya masharti haya ya udhamini kabla ya kutumia haki zake dhidi ya Mtengenezaji.

Haki zote za alama za biashara She^® na Shelly^®, na haki zingine za kiakili zinazohusiana na Kifaa hiki ni za Allterco Robotics EOOD.
