Shelly 1PM - Smart WiFi Relay Tez Qo'llanma

Umumiy ko'rinish

Quvvat manbai: 110-240V AC

Quvvat manbai: 24-60V DC

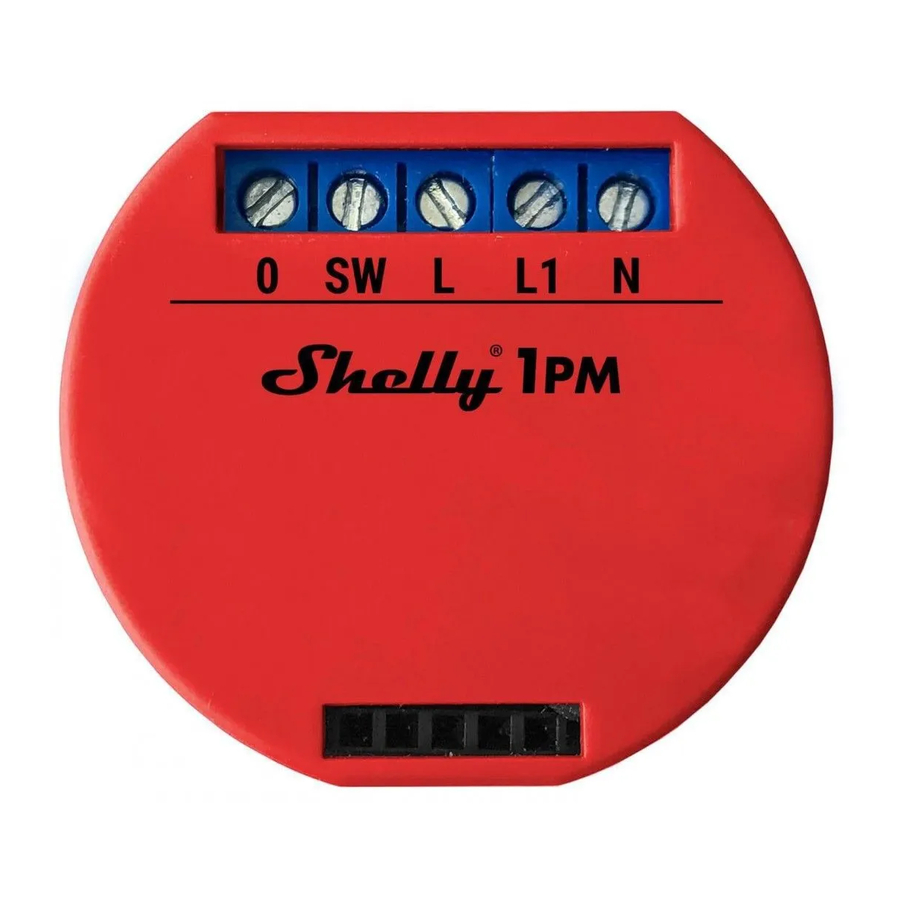

Izoh

• N - Neytral kirish (Nol)/( + )
• L - Chiziqli kirish (110-240V)/( - )
• L1 - Rele quvvati uchun chiziqli kirish
• SW - O ni boshqaruvchi kalit (kirish)
• O - Chiqish

WiFi Relay Switch Shelly 1PM 3.5 kVt gacha bo'lgan 1 ta elektr zanjirini boshqarishi mumkin. U standart devorga o'rnatiladigan konsolga, quvvat rozetkalari va yorug'lik kalitlari orqasida yoki cheklangan joy bo'lgan boshqa joylarga o'rnatilishi uchun mo'ljallangan. Shelly alohida qurilma sifatida yoki boshqa uy avtomatlashtirish kontrolleriga qo'shimcha sifatida ishlashi mumkin.

• Boshqaruv maqsadi: Ishlash
• Boshqaruv konstruksiyasi: Mustaqil o'rnatilgan
• 1.B turi harakati
• 2-darajali ifloslanish
• Impuls kuchlanishi: 4000 V
• Terminalning to'g'ri ulanishi ko'rsatkichi

Texnik xususiyatlar

• Quvvat manbai - 110-240V ±10% 50/60Hz AC, 24-60V DC
• Maksimal yuk - 16A/240V
• EU standartlariga mos keladi - RE Directive 2014/53/EU, LVD 2014/35/EU, EMC 2004/108/WE, RoHS2 2011/65/UE
• Ishlash harorati - – 40°C dan 40°C gacha
• Radio signal quvvati - 1mW
• Radio protokoli - WiFi 802.11 b/g/n
• Chastota - 2412 - 2472 МHz;
• Operatsion diapazoni (mahalliy qurilishga qarab) - tashqarida 50 m gacha, ichkarida 30 m gacha
• O'lchamlari (HxWxL) - 41x36x17 mm
• Elektr iste'moli - <1W

Texnik ma'lumot

• Mobil telefon, kompyuter, avtomatlashtirish tizimi yoki HTTP va/yoki UDP protokolini qo'llab-quvvatlaydigan boshqa qurilmadan WiFi orqali boshqarish.
• Mikroprotsessor boshqaruvi.
• Boshqariladigan elementlar: 1 ta elektr zanjiri/jihozlar.
• Boshqaruvchi elementlar: 1 ta rele.
• Shelly tashqi tugma/kalit bilan boshqarilishi mumkin.
• Shelly quvvat sarfini kuzatishi va uni saqlashi mumkin, bizning Cloud-da bepul, 1 yilgacha bo'lgan tarix bilan.

Elektr toki urishi xavfi. Qurilmani elektr tarmog'iga o'rnatish ehtiyotkorlik bilan amalga oshirilishi kerak.

Bolalarga qurilmaga ulangan tugma/kalit bilan o'ynashga ruxsat bermang. Shelly-ni masofadan boshqarish uchun qurilmalarni (mobil telefonlar, planshetlar, kompyuterlar) bolalardan uzoqroq tuting.

Shelly bilan tanishuv

Shelly^® - bu mobil telefon, kompyuter yoki uy avtomatlashtirish tizimi orqali elektr jihozlarini masofadan boshqarish imkonini beruvchi innovatsion qurilmalar oilasidir. Shelly^® uni boshqaradigan qurilmalarga ulanish uchun WiFi-dan foydalanadi. Ular bir xil WiFi tarmog'ida bo'lishi mumkin yoki masofadan kirishdan foydalanishlari mumkin (Internet orqali). Shelly^® mahalliy WiFi tarmog'ida uy avtomatlashtirish kontrolleri tomonidan boshqarilmasdan, shuningdek, foydalanuvchi Internetga kirish imkoniga ega bo'lgan har qanday joydan bulut xizmati orqali mustaqil ishlashi mumkin.

Shelly^® o'rnatilgan veb-serverga ega, u orqali foydalanuvchi qurilmani sozlash, boshqarish va kuzatishi mumkin. Shelly^® ikkita WiFi rejimiga ega - kirish nuqtasi (AP) va mijoz rejimi (CM). Mijoz rejimida ishlash uchun WiFi router qurilma diapazonida joylashgan bo'lishi kerak. Shelly^® qurilmalari HTTP protokoli orqali boshqa WiFi qurilmalari bilan to'g'ridan-to'g'ri aloqa qilishi mumkin.

API ishlab chiqaruvchi tomonidan taqdim etilishi mumkin. Shelly^® qurilmalari, hatto foydalanuvchi mahalliy WiFi tarmog'i doirasidan tashqarida bo'lsa ham, WiFi router Internetga ulangan bo'lsa, kuzatuv va boshqaruv uchun mavjud bo'lishi mumkin. Qurilmaning veb-serveri yoki Shelly Cloud mobil ilovasidagi sozlamalar orqali faollashtirilgan bulut funksiyasidan foydalanish mumkin.

Foydalanuvchi Android yoki iOS mobil ilovalaridan yoki istalgan internet brauzeridan va veb-saytdan foydalanib, Shelly Cloud-da ro'yxatdan o'tishi va kirishi mumkin: https://my.shelly.cloud/

O'rnatish bo'yicha ko'rsatmalar

Elektr toki urishi xavfi. Qurilmani o'rnatish/o'rnatish malakali shaxs (elektrik) tomonidan amalga oshirilishi kerak.

Elektr toki urishi xavfi. Qurilma o'chirilgan bo'lsa ham, uning qisqichlarida kuchlanish bo'lishi mumkin. Qisqichlarning ulanishidagi har qanday o'zgarish barcha mahalliy quvvat o'chirilgan/uzilganligiga ishonch hosil qilgandan so'ng amalga oshirilishi kerak.

Qurilmani berilgan maksimal yukdan oshib ketadigan jihozlarga ulamang!

Qurilmani faqat ushbu ko'rsatmalarda ko'rsatilgan tarzda ulang. Har qanday boshqa usul shikastlanishga va/yoki jarohatga olib kelishi mumkin.

O'rnatishni boshlashdan oldin iltimos, ilova qilingan hujjatlarni diqqat bilan va to'liq o'qing. Tavsiya etilgan tartiblarga rioya qilmaslik nosozlikka, hayotingiz uchun xavfga yoki qonunni buzishga olib kelishi mumkin. Allterco Robotics ushbu qurilmani noto'g'ri o'rnatish yoki ishlatish natijasida yuzaga keladigan har qanday yo'qotish yoki zarar uchun javobgar emas.

Qurilmani faqat barcha amaldagi qoidalarga mos keladigan elektr tarmog'i va jihozlar bilan ishlating. Elektr tarmog'idagi qisqa tutashuv yoki qurilmaga ulangan har qanday jihoz qurilmaga zarar etkazishi mumkin.

TAVSIYA!
Qurilma faqat tegishli standartlar va xavfsizlik normalariga mos keladigan elektr zanjirlari va jihozlariga ulanishi va ularni boshqarishi mumkin.

TAVSIYA!
Qurilma izolyatsiyaga nisbatan kamida PVC T105°C bo'lgan issiqlikka chidamliligi oshirilgan qattiq bir yadroli kabellar bilan ulanishi mumkin.

Muvofiqlik deklaratsiyasi

Shu bilan Allterco Robotics EOOD Shelly 1PM radio uskunasi turi 2014/53/EU, 2014/35/EU, 2004/108/WE, 2011/65/UE direktivalariga muvofiqligini e'lon qiladi. EU muvofiqlik deklaratsiyasining to'liq matni quyidagi internet manzilida mavjud: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Ishlab chiqaruvchi: Allterco Robotics EOOD
Manzil: Sofia, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Veb-sayt: http://www.shelly.cloud

Aloqa ma'lumotlaridagi o'zgarishlar ishlab chiqaruvchi tomonidan qurilmaning rasmiy veb-saytida e'lon qilinadi: http://www.shelly.cloud

Foydalanuvchi ishlab chiqaruvchiga qarshi o'z huquqlarini amalga oshirishdan oldin ushbu kafolat shartlariga kiritilgan har qanday o'zgartirishlar haqida xabardor bo'lishi shart.

Ushbu qurilma bilan bog'liq She^® va Shelly^® tovar belgilari va boshqa intellektual huquqlarga bo'lgan barcha huquqlar Allterco Robotics EOODga tegishli.
