Shelly 2PM - Quvvat o'lchovi bilan 2 kontaktli Wi-Fi rele o'tkazgichining qo'llanmasi
Ishlatishdan oldin o'qing
Ushbu hujjatda qurilma, uning xavfsiz ishlatilishi va o'rnatilishi haqida muhim texnik va xavfsizlik ma'lumotlari mavjud.
O'rnatishni boshlashdan oldin, iltimos, ushbu qo'llanmani va qurilmaga ilova qilingan boshqa hujjatlarni diqqat bilan va to'liq o'qib chiqing. O'rnatish tartib-qoidalariga rioya qilmaslik nosozlikka, sog'lig'ingiz va hayotingiz uchun xavfga, qonunbuzarlikka yoki qonuniy va/yoki tijorat kafolatidan (agar mavjud bo'lsa) voz kechishga olib kelishi mumkin. Allterco Robotics EOOD, ushbu qo'llanmadagi foydalanuvchi va xavfsizlik ko'rsatmalariga rioya qilmaslik natijasida ushbu qurilmani noto'g'ri o'rnatish yoki noto'g'ri ishlatish natijasida yuzaga kelgan har qanday yo'qotish yoki zarar uchun javobgar emas.
Mahsulot bilan tanishuv
Shelly® - bu mobil telefon, planshet, kompyuter yoki uy avtomatlashtirish tizimi orqali elektr jihozlarini masofadan boshqarish imkonini beruvchi innovatsion mikroprotsessorli qurilmalar qatoridir. Shelly® qurilmalari mahalliy Wi-Fi tarmog'ida alohida ishlashi yoki bulutli uy avtomatlashtirish xizmatlari orqali ham ishlashi mumkin. Shelly Cloud - bu Android yoki iOS mobil ilovasi yoki https://home.shelly.cloud/ manzili orqali istalgan internet brauzeri orqali kirish mumkin bo'lgan shunday xizmatdir. Shelly® qurilmalariga foydalanuvchi internetga ulangan har qanday joydan masofadan kirish, boshqarish va kuzatish mumkin, agar qurilmalar Wi-Fi routeriga va internetga ulangan bo'lsa. Shelly® qurilmalari Access Point rejimida qurilma tomonidan yaratilgan Wi-Fi tarmog'ida http://192.168.33.1 manzilida yoki u ulangan Wi-Fi tarmog'idagi qurilmaning URL manzilida kirish mumkin bo'lgan o'rnatilgan Web Interfeysga ega. O'rnatilgan Web Interfeys qurilmani kuzatish va boshqarish, shuningdek, uning sozlamalarini sozlash uchun ishlatilishi mumkin.
Shelly® qurilmalari HTTP protokoli orqali boshqa Wi-Fi qurilmalari bilan to'g'ridan-to'g'ri aloqa qilishi mumkin. API Allterco Robotics EOOD tomonidan taqdim etiladi. Qo'shimcha ma'lumot olish uchun quyidagi manzilga tashrif buyuring: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly® qurilmalari zavodda o'rnatilgan dasturiy ta'minot bilan yetkazib beriladi. Agar qurilmalarni muvofiqlikda saqlash uchun dasturiy ta'minotni yangilash zarur bo'lsa, shu jumladan xavfsizlik yangilanishlari, Allterco Robotics EOOD yangilanishlarni qurilmaning o'rnatilgan Web Interfeysi yoki Shelly Mobile ilovasi orqali bepul taqdim etadi, bu yerda joriy dasturiy ta'minot versiyasi haqidagi ma'lumot mavjud. Qurilma dasturiy ta'minotini yangilashni o'rnatish yoki o'rnatmaslik foydalanuvchining shaxsiy javobgarligidir. Allterco Robotics EOOD, foydalanuvchi tomonidan taqdim etilgan yangilanishlarni o'z vaqtida o'rnatmaslik natijasida kelib chiqqan qurilmaning har qanday nomuvofiqligi uchun javobgar bo'lmaydi.
Shelly® Plus liniyasi real vaqtda aniq quvvat o'lchashga qodir PM mahsulotlarini taklif etadi.
Uyingizni ovozingiz bilan boshqaring
Shelly® qurilmalari Amazon Alexa va Google Home tomonidan qo'llab-quvvatlanadigan funksiyalar bilan mos keladi. Iltimos, bizning bosqichma-bosqich qo'llanmamizga qarang: https://shelly.cloud/support/compatibility/.
Sxemalar
1-9-rasmlar
Afsona
Qurilma terminallari:
- O1: Yuklash zanjiri 1 chiqish terminali
- O2: Yuklash zanjiri 2 chiqish terminali
- S1: O'tkazgich (O1 ni boshqaruvchi) kirish terminali
- S2: O'tkazgich (O2 ni boshqaruvchi) kirish terminali
- L: Tok (110-240 VAC) terminallari
- N: Neytral terminal
![]()
: 24 VDC musbat terminal
: 24 VDC musbat terminal![]()
: 24 VDC manfiy terminal
: 24 VDC manfiy terminalKabellar
- N: Neytral kabel
- L: Tok (110-240 VAC) kabel
- +: 24 VDC musbat kabel
- -: 24 VDC manfiy kabel
O'rnatish bo'yicha ko'rsatmalar

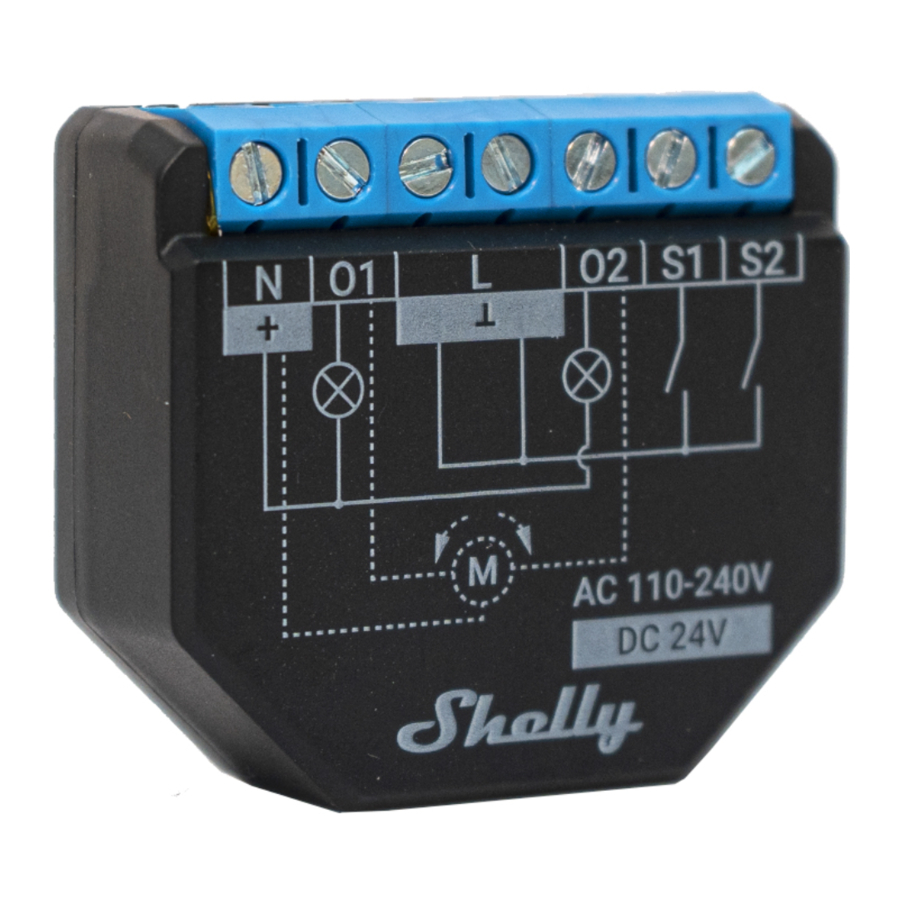

Shelly® Plus 2PM (Qurilma) ikki tomonlama AC motorini ham o'z ichiga olgan holda 2 ta elektr zanjirini boshqarishi mumkin. Har bir zanjir 10 A gacha (ikkala zanjir uchun jami 16 A) yuklanishi mumkin va uning quvvat sarfi individual ravishda o'lchanishi mumkin (faqat AC). Uni standart devorga o'rnatiladigan konsolga, elektr rozetkalari va yorug'lik o'chirgichlari orqasiga yoki joy cheklangan boshqa joylarga o'rnatish mumkin.
Elektr toki urishi xavfi. Qurilmani elektr tarmog'iga o'rnatish/o'rnatish ehtiyotkorlik bilan, malakali elektrchi tomonidan amalga oshirilishi kerak.
Elektr toki urishi xavfi. Ulanishlardagi har qanday o'zgarish, qurilma terminallarida kuchlanish yo'qligiga ishonch hosil qilgandan so'ng amalga oshirilishi kerak.
Qurilmani faqat barcha amaldagi qoidalarga javob beradigan elektr tarmog'i va jihozlar bilan ishlating. Elektr tarmog'idagi qisqa tutashuv yoki qurilmaga ulangan har qanday jihoz qurilmaga zarar yetkazishi mumkin.
Qurilmani berilgan maksimal yukdan oshadigan jihozlarga ulamang!
Qurilmani faqat ushbu ko'rsatmalarda ko'rsatilgan tarzda ulang. Boshqa har qanday usul zarar va/yoki jarohatga olib kelishi mumkin.
Qurilmani ho'l bo'lishi mumkin bo'lgan joyga o'rnatmang.
TAVSIYA
Qurilmani kamida PVC T105°C bo'lgan, izolyatsiyasi yuqori issiqlikka chidamli bo'lgan qattiq bir yadroli kabellar yordamida ulang.
Qurilmani o'rnatish/o'rnatishni boshlashdan oldin, o'chirgichlar o'chirilganligini va ularning terminallarida kuchlanish yo'qligini tekshiring. Buni faza o'lchagich yoki multimetr bilan amalga oshirish mumkin. Kuchlanish yo'qligiga ishonch hosil qilganingizdan so'ng, kabellarni ulashga o'tishingiz mumkin
Agar siz qurilmani 2 ta yuklash zanjirini boshqarish uchun rele o'tkazgich sifatida ishlatmoqchi bo'lsangiz, qurilmani AC zanjirlari uchun 1-rasmda va DC zanjirlari uchun 2-rasmda ko'rsatilgandek ulang.
Ikkala yuklash zanjiri va qurilma uchun bir xil quvvat manbaidan foydalaning.
AC zanjirlari uchun ikkala L terminalini tok kabeliga va N terminalini neytral kabelga ulang. Birinchi yuklash zanjirlarini O1 terminaliga va neytral kabelga ulang. Ikkinchi yuklash zanjirlarini O2 terminaliga va neytral kabelga ulang. Birinchi o'tkazgichni S1 terminaliga va tok kabeliga ulang. Ikkinchi o'tkazgichni S2 terminaliga va tok kabeliga ulang.
DC zanjirlari uchun ikkala L terminalini manfiy kabelga va N terminalini musbat kabelga ulang. Birinchi yuklash zanjirlarini O1 terminaliga va musbat kabelga ulang. Ikkinchi yuklash zanjirlarini O2 terminaliga va musbat kabelga ulang. Birinchi o'tkazgichni S1 terminaliga va manfiy kabelga ulang. Ikkinchi o'tkazgichni S2 terminaliga va manfiy kabelga ulang.
TAVSIYA: Elektr motorlari, fanatlar, changyutgichlar va shunga o'xshashlar kabi yoqish/o'chirish vaqtida kuchlanishning ko'tarilishiga olib keladigan induktiv jihozlar uchun RC snabber (0,1µF / 100Ω / 1/2W / 600V AC) jihozga parallel ravishda ulanishi kerak.
RC snabberni https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation dan sotib olish mumkin. Qopqoq boshqaruvchisi sifatida Shelly® Plus 2PM 3 rejimda ishlashi mumkin: ajratilgan, bitta kirish yoki ikkita kirish.
Ajratilgan rejimda qurilmani faqat uning WebUI va ilovasi orqali boshqarish mumkin. Tugmalar yoki o'tkazgichlar qurilmaga ulangan bo'lsa ham, ularga ajratilgan rejimda motorning aylanishini boshqarishga ruxsat berilmaydi.
Agar siz qurilmani ajratilgan rejimda ishlatmoqchi bo'lsangiz, qurilmani 3-rasmda ko'rsatilgandek ulang: Ikkala L terminalini tok kabeliga va N terminalini neytral kabelga ulang. Umumiy motor terminali/kabelini neytral kabelga ulang. Motor yo'nalishi terminallari/kabellarini O1 va O2 terminallariga ulang*.
Agar siz qurilmani bitta kirish rejimida ishlatmoqchi bo'lsangiz, qurilmani tugma kirishi uchun 4-rasmda yoki o'tkazgich kirishi uchun 5-rasmda ko'rsatilgandek ulang. Ikkala L terminalini tok kabeliga va N terminalini neytral kabelga ulang. Umumiy motor terminali/kabelini neytral kabelga ulang. Motor yo'nalishi terminallari/kabellarini O1 va O2 terminallariga ulang*.
Tugmani yoki o'tkazgichni S1 yoki S2 terminaliga va tok kabeliga ulang.
Agar kirish qurilma sozlamalarida tugma sifatida sozlangan bo'lsa, har bir tugmani bosish ochiq, to'xtash, yopish, to'xtash... siklini bajaradi.
Agar kirish o'tkazgich sifatida sozlangan bo'lsa, har bir o'tkazgichni almashtirish ochiq, to'xtash, yopish, to'xtash... siklini bajaradi.
Bitta kirish rejimida Shelly® Plus 2PM xavfsizlik o'tkazgichi funksiyasini ta'minlaydi. Undan foydalanish uchun qurilmani tugma kirishi uchun 6-rasmda yoki o'tkazgich kirishi uchun 7-rasmda ko'rsatilgandek ulang. Ikkala L terminalini tok kabeliga va N terminalini neytral kabelga ulang. Umumiy motor terminali/kabelini neytral kabelga ulang. Motor yo'nalishi terminallari/kabellarini O1 va O2 terminallariga ulang*.
Boshqaruvchi tugmani yoki o'tkazgichni S1 terminaliga va tok kabeliga ulang. Xavfsizlik o'tkazgichini S2 terminaliga va tok kabeliga ulang.
Manbalar
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
