Lue ennen käyttöä

Tämä asiakirja sisältää tärkeitä teknisiä ja turvallisuustietoja laitteesta, sen turvallisesta käytöstä ja asennuksesta.

Ennen asennuksen aloittamista lue tämä opas ja kaikki muut laitteen mukana toimitetut asiakirjat huolellisesti ja kokonaan. Asennusohjeiden noudattamatta jättäminen voi johtaa toimintahäiriöön, vaaraan terveydellesi ja hengellesi, lain rikkomiseen tai oikeudellisen ja/tai kaupallisen takuun (jos sellainen on) epäämiseen. Allterco Robotics EOOD ei ole vastuussa mistään menetyksistä tai vahingoista, jotka johtuvat virheellisestä asennuksesta tai laitteen virheellisestä toiminnasta, joka johtuu tämän oppaan käyttö- ja turvallisuusohjeiden noudattamatta jättämisestä.

Tuotteen esittely

Shelly® on innovatiivisten mikroprosessoriohjattujen laitteiden sarja, joka mahdollistaa sähkölaitteiden etäohjauksen matkapuhelimen, tabletin, PC:n tai kodin automaatiojärjestelmän kautta. Shelly®-laitteet voivat toimia itsenäisesti paikallisessa Wi-Fi-verkossa, tai niitä voidaan käyttää myös pilvipohjaisten kodin automaatiopalveluiden kautta. Shelly Cloud on tällainen palvelu, johon pääsee joko Android- tai iOS-mobiilisovelluksella tai millä tahansa Internet-selaimella osoitteessa https://home.shelly.cloud/. Shelly®-laitteita voidaan käyttää, ohjata ja valvoa etänä mistä tahansa paikasta, jossa käyttäjällä on Internet-yhteys, kunhan laitteet on yhdistetty Wi-Fi-reitittimeen ja Internetiin. Shelly®-laitteissa on sisäänrakennettu verkkokäyttöliittymä, johon pääsee osoitteessa http://192.168.33.1 laitteen luomassa Wi-Fi-verkossa tukiasematilassa tai laitteen URL-osoitteessa Wi-Fi-verkossa, johon se on yhdistetty. Sisäänrakennettua verkkokäyttöliittymää voidaan käyttää laitteen valvomiseen ja ohjaamiseen sekä sen asetusten säätämiseen.

Shelly®-laitteet voivat kommunikoida suoraan muiden Wi-Fi-laitteiden kanssa HTTP-protokollan kautta. Allterco Robotics EOOD tarjoaa API:n. Lisätietoja on osoitteessa: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly®-laitteet toimitetaan tehdasasennetulla laiteohjelmistolla. Jos laiteohjelmistopäivitykset ovat tarpeen laitteiden pitämiseksi vaatimustenmukaisina, mukaan lukien tietoturvapäivitykset, Allterco Robotics EOOD tarjoaa päivitykset maksutta laitteen sisäänrakennetun verkkokäyttöliittymän tai Shelly-mobiilisovelluksen kautta, josta on saatavilla tietoa nykyisestä laiteohjelmistoversiosta. Päätös laiteohjelmistopäivitysten asentamisesta on käyttäjän yksinomaisella vastuulla. Allterco Robotics EOOD ei ole vastuussa mistään laitteen vaatimustenmukaisuuden puutteesta, joka johtuu siitä, että käyttäjä ei ole asentanut toimitettuja päivityksiä ajoissa.

Shelly® Plus -sarja tarjoaa PM-tuotteita, jotka pystyvät reaaliaikaiseen tarkkaan tehonmittaukseen.

Ohjaa kotiasi äänelläsi

Shelly®-laitteet ovat yhteensopivia Amazon Alexan ja Google Home -tuettujen toimintojen kanssa. Katso vaiheittainen oppaamme osoitteessa: https://shelly.cloud/support/compatibility/.

Kaaviot

Kuviot 1-9

Selite

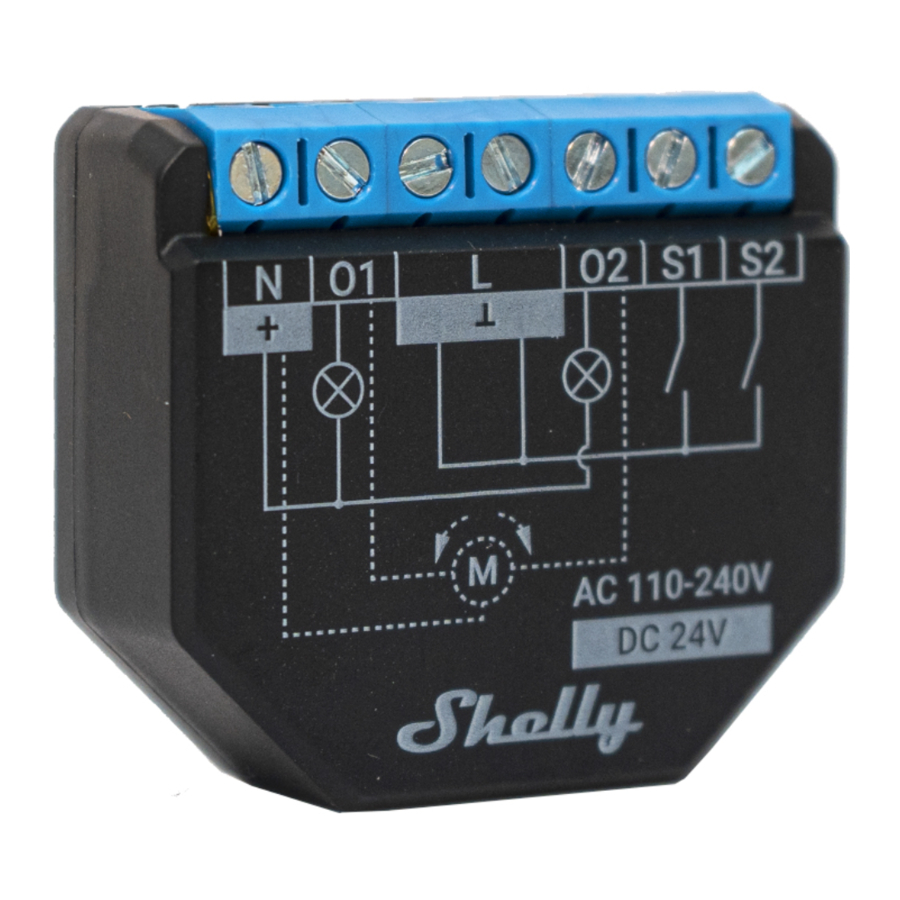

Laitteen liittimet:

O1: Kuormituspiirin 1 lähtöliitin
O2: Kuormituspiirin 2 lähtöliitin
S1: Kytkimen (O1:n ohjaus) tuloliitin
S2: Kytkimen (O2:n ohjaus) tuloliitin
L: Jännitteelliset (110-240 VAC) liittimet
N: Nollaliitin

: 24 VDC positiivinen liitin

: 24 VDC negatiivinen liitin

Kaapelit

N: Nollakaapeli
L: Jännitteellinen (110-240 VAC) kaapeli
+: 24 VDC positiivinen kaapeli
-: 24 VDC negatiivinen kaapeli

Asennusohjeet

Shelly® Plus 2PM (laite) voi ohjata 2 sähköpiiriä, mukaan lukien kaksisuuntaisen AC-moottorin. Jokainen piiri voidaan kuormittaa jopa 10 A:lla (yhteensä 16 A molemmille piireille), ja sen virrankulutus voidaan mitata erikseen (vain AC). Se voidaan jälkiasentaa tavalliseen seinäasennuskoteloon, pistorasioiden ja valokytkimien taakse tai muihin paikkoihin, joissa on rajoitetusti tilaa.

Sähköiskun vaara. Laitteen asennus/kiinnitys sähköverkkoon on suoritettava varoen pätevän sähköasentajan toimesta.

Sähköiskun vaara. Jokainen muutoksen tekeminen liitäntöihin on tehtävä sen jälkeen, kun on varmistettu, ettei laitteen liittimissä ole jännitettä.

Käytä laitetta vain sähköverkon ja laitteiden kanssa, jotka ovat kaikkien sovellettavien määräysten mukaisia. Oikosulku sähköverkossa tai missä tahansa laitteeseen liitetyssä laitteessa voi vahingoittaa laitetta.

Älä liitä laitetta laitteisiin, jotka ylittävät annetun maksimikuorman!

Liitä laite vain näissä ohjeissa esitetyllä tavalla. Mikä tahansa muu menetelmä voi aiheuttaa vahinkoa ja/tai vammoja.

Älä asenna laitetta paikkaan, joka voi kastua.
SUOSITUS
Liitä laite käyttämällä kiinteitä yksisäikeisiä kaapeleita, joilla on lisääntynyt eristyksen lämmönkestävyys, vähintään PVC T105°C.
Ennen laitteen asennuksen/kiinnityksen aloittamista, tarkista johdotus, että katkaisijat on kytketty pois päältä ja että niiden liittimissä ei ole jännitettä. Tämä voidaan tehdä vaihemittarilla tai yleismittarilla. Kun olet varma, ettei jännitettä ole, voit jatkaa kaapeleiden liittämistä.
Jos haluat käyttää laitetta relekytkimenä 2 kuormituspiirin ohjaamiseen, liitä laite kuvan Kuva 1 mukaisesti AC-piireille ja kuvan Kuva 2 mukaisesti DC-piireille.

Käytä samaa virtalähdettä kahdelle kuormituspiirille ja laitteelle.
AC-piireille liitä molemmat L-liittimet jännitteelliseen kaapeliin ja N-liitin nollakaapeliin. Liitä ensimmäiset kuormituspiirit O1-liittimeen ja nollakaapeliin. Liitä toiset kuormituspiirit O2-liittimeen ja nollakaapeliin. Liitä ensimmäinen kytkin S1-liittimeen ja jännitteelliseen kaapeliin. Liitä toinen kytkin S2-liittimeen ja jännitteelliseen kaapeliin.
DC-piireille liitä molemmat L-liittimet negatiiviseen kaapeliin ja N-liitin positiiviseen kaapeliin. Liitä ensimmäiset kuormituspiirit O1-liittimeen ja positiiviseen kaapeliin. Liitä toiset kuormituspiirit O2-liittimeen ja positiiviseen kaapeliin. Liitä ensimmäinen kytkin S1-liittimeen ja negatiiviseen kaapeliin. Liitä toinen kytkin S2-liittimeen ja negatiiviseen kaapeliin.
SUOSITUS: Induktiivisille laitteille, jotka aiheuttavat jännitepiikkejä kytkettäessä päälle/pois, kuten sähkömoottorit, tuulettimet, pölynimurit ja vastaavat, RC-vaimennin (0,1µF / 100Ω / 1/2W / 600V AC) tulisi liittää laitteen rinnalle.
RC-vaimennin on ostettavissa osoitteesta https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Peiteohjaimena Shelly® Plus 2PM voi toimia 3 tilassa: irrotettu, yksi tulo tai kaksi tuloa.
Irrotetussa tilassa laitetta voidaan ohjata vain sen verkkokäyttöliittymän ja sovelluksen kautta. Vaikka laitteeseen olisi liitetty painikkeita tai kytkimiä, niiden ei sallita ohjata moottorin pyörimistä irrotetussa tilassa.
Jos haluat käyttää laitetta irrotetussa tilassa, liitä laite kuvan Kuva 3 mukaisesti: Liitä molemmat L-liittimet jännitteelliseen kaapeliin ja N-liitin nollakaapeliin. Liitä moottorin yhteinen liitin/kaapeli nollakaapeliin. Liitä moottorin suuntaliittimet/kaapelit O1- ja O2-liittimiin.*
Jos haluat käyttää laitetta yhden tulon tilassa, liitä laite kuvan Kuva 4 mukaisesti painiketulolle tai kuvan Kuva 5 mukaisesti kytkintulolle. Liitä molemmat L-liittimet jännitteelliseen kaapeliin ja N-liitin nollakaapeliin. Liitä moottorin yhteinen liitin/kaapeli nollakaapeliin. Liitä moottorin suuntaliittimet/kaapelit O1- ja O2-liittimiin.*
Liitä painike tai kytkin S1- tai S2-liittimeen ja jännitteelliseen kaapeliin.
Jos tulo on määritetty painikkeeksi laitteen asetuksissa, jokainen painikkeen painallus kiertää avaa, pysäytä, sulje, pysäytä...
Jos tulo on määritetty kytkimeksi, jokainen kytkimen kääntö kiertää avaa, pysäytä, sulje, pysäytä...
Yhden tulon tilassa Shelly® Plus 2PM tarjoaa turvakytkintoiminnon. Sen hyödyntämiseksi liitä laite kuvan Kuva 6 mukaisesti painiketulolle tai kuvan Kuva 7 mukaisesti kytkintulolle. Liitä molemmat L-liittimet jännitteelliseen kaapeliin ja N-liitin nollakaapeliin. Liitä moottorin yhteinen liitin/kaapeli nollakaapeliin. Liitä moottorin suuntaliittimet/kaapelit O1- ja O2-liittimiin.*
Liitä ohjauspainike tai kytkin S1-liittimeen ja jännitteelliseen kaapeliin. Liitä turvakytkin S2-liittimeen ja jännitteelliseen kaapeliin.
