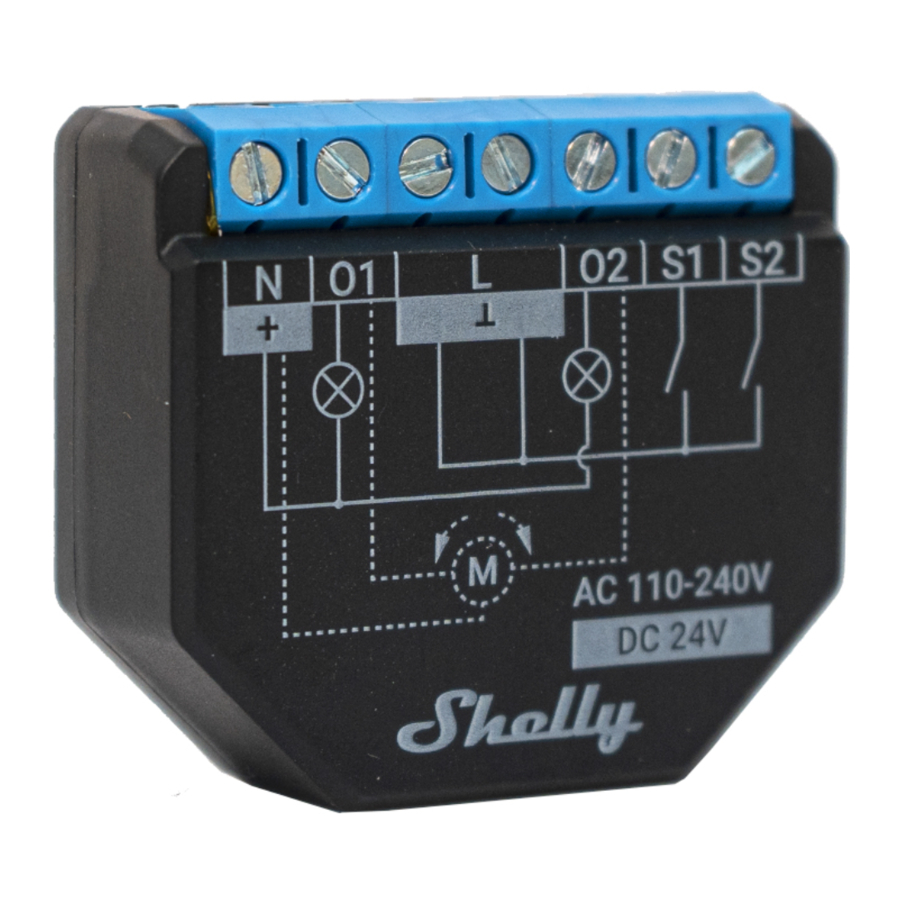

Shelly 2PM - Қуатты өлшеу нұсқаулығы бар 2 контурлы Wi-Fi релелік қосқышы

Мазмұны

Қолданар алдында оқыңыз

Бұл құжатта құрылғы, оның қауіпсіздігі және орнату туралы маңызды техникалық және қауіпсіздік ақпараты бар.


Орнатуды бастамас бұрын, осы нұсқаулықты және құрылғымен бірге берілген кез келген басқа құжаттарды мұқият және толық оқып шығыңыз. Орнату процедураларын орындамау ақаулыққа, денсаулығыңыз бен өміріңізге қауіп төндіруге, заңды бұзуға немесе заңды және/немесе коммерциялық кепілдіктен (егер бар болса) бас тартуға әкелуі мүмкін. Allterco Robotics EOOD осы нұсқаулықтағы пайдаланушы мен қауіпсіздік нұсқауларын орындамау салдарынан осы құрылғыны дұрыс орнатпау немесе дұрыс пайдаланбау жағдайындағы кез келген жоғалту немесе зақымдану үшін жауапты емес.

Өнімге кіріспе

Shelly® - бұл ұялы телефон, планшет, компьютер немесе үйді автоматтандыру жүйесі арқылы электр құрылғыларын қашықтан басқаруға мүмкіндік беретін инновациялық микропроцессормен басқарылатын құрылғылар желісі. Shelly® құрылғылары жергілікті Wi-Fi желісінде дербес жұмыс істей алады немесе оларды бұлттық үйді автоматтандыру қызметтері арқылы да басқаруға болады. Shelly Cloud - Android немесе iOS мобильді қосымшасы арқылы немесе кез келген интернет-браузері арқылы https://home.shelly.cloud/ мекенжайы бойынша қол жеткізуге болатын осындай қызмет. Shelly® құрылғыларына пайдаланушыда интернет байланысы бар кез келген жерден қашықтан қол жеткізуге, басқаруға және бақылауға болады, егер құрылғылар Wi-Fi роутеріне және Интернетке қосылған болса. Shelly® құрылғыларында Кіру нүктесі режимінде құрылғы жасаған Wi Fi желісіндегі http://192.168.33.1 мекенжайы бойынша немесе қосылған Wi-Fi желісіндегі құрылғының URL мекенжайы бойынша қол жетімді кірістірілген веб-интерфейс бар. Кірістірілген веб-интерфейсті құрылғыны бақылау және басқару, сондай-ақ оның параметрлерін реттеу үшін пайдалануға болады.

Shelly® құрылғылары HTTP протоколы арқылы басқа Wi-Fi құрылғыларымен тікелей байланыса алады. API Allter- co Robotics EOOD компаниясымен қамтамасыз етілген. Қосымша ақпарат алу үшін мына сайтқа кіріңіз: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly® құрылғылары зауытта орнатылған бағдарламалық құралмен жеткізіледі. Егер құрылғыларды сәйкестікте ұстау үшін бағдарламалық құралды жаңарту қажет болса, соның ішінде қауіпсіздік жаңартулары, Allterco Robotics EOOD құрылғының кірістірілген веб-интерфейсі немесе Shelly мобильді қосымшасы арқылы ақысыз жаңартуларды ұсынады, онда ағымдағы бағдарламалық құрал нұсқасы туралы ақпарат қол жетімді. Құрылғының бағдарламалық құралын жаңартуды орнату немесе орнатпау пайдаланушының жеке жауапкершілігінде. Allterco Robotics EOOD пайдаланушының ұсынылған жаңартуларды уақтылы орнатпауынан туындаған құрылғының сәйкессіздігі үшін жауапты болмайды.

Shelly® Plus желісі нақты уақыттағы дәл қуатты өлшеуге қабілетті PM өнімдерін ұсынады.

Үйіңізді даусыңызбен басқарыңыз

Shelly® құрылғылары Amazon Alexa және Google Home қолдайтын функцияларымен үйлесімді. Біздің қадамдық нұсқаулығымызды қараңыз: https://shelly.cloud/support/compatibility/.

Схемалар

Схемалар - 1-9 суреттер
1-9 суреттер

Аңыз

Құрылғы терминалдары:

  • O1: 1-ші жүктеме тізбегінің шығыс терминалы
  • O2: 2-ші жүктеме тізбегінің шығыс терминалы
  • S1: Қосқыш (O1-ді басқаратын) кіріс терминалы
  • S2: Қосқыш (O2-ді басқаратын) кіріс терминалы
  • L: Кернеулі (110-240 VAC) терминалдары
  • N: Нейтралды терминал
  • : 24 VDC оң терминалы
  • : 24 VDC теріс терминалы

Кабельдер

  • N: Нейтралды кабель
  • L: Кернеулі (110-240 VAC) кабель
  • +: 24 VDC оң кабель
  • -: 24 VDC теріс кабель

Орнату нұсқаулары

Shelly® Plus 2PM (Құрылғы) екі бағытты айнымалы ток қозғалтқышын қоса алғанда, 2 электр тізбегін басқара алады. Әрбір тізбекке 10 А-ға дейін (екі тізбек үшін барлығы 16 А) жүктеме түсіруге болады және оның қуат тұтынуын жеке өлшеуге болады (тек айнымалы ток). Оны стандартты қабырғалық консольге, қуат розеткалары мен жарық қосқыштарының артына немесе кеңістігі шектеулі басқа жерлерге қайта орнатуға болады.

Тоқ соғу қаупі. Құрылғыны электр желісіне орнату/орнатуды білікті электрик сақтықпен орындауы керек.

Тоқ соғу қаупі. Қосылымдардағы әрбір өзгеріс құрылғы терминалдарында кернеу жоқ екеніне көз жеткізгеннен кейін жасалуы керек.

Құрылғыны тек барлық қолданыстағы ережелерге сәйкес келетін электр желісімен және құрылғылармен пайдаланыңыз. Электр желісіндегі қысқа тұйықталу немесе құрылғыға қосылған кез келген құрылғы құрылғыны зақымдауы мүмкін.

Құрылғыны берілген максималды жүктемеден асатын құрылғыларға қоспаңыз!

Құрылғыны тек осы нұсқауларда көрсетілгендей қосыңыз. Кез келген басқа әдіс зақымдануға және/немесе жарақатқа әкелуі мүмкін.

Құрылғыны сулануы мүмкін жерге орнатпаңыз.
ескерту ҰСЫНЫС
Құрылғыны PVC T105°C-тан кем емес, оқшаулаудың жоғары жылуға төзімділігі бар қатты бір ядролы кабельдерді пайдаланып қосыңыз.
Құрылғыны орнатуды/орнатуды бастамас бұрын, ажыратқыштардың өшірілгенін және олардың терминалдарында кернеу жоқ екенін тексеріңіз. Мұны фазалық өлшеуішпен немесе мультиметрмен жасауға болады. Кернеу жоқ екеніне сенімді болған кезде, кабельдерді қосуға кірісуге болады
Егер сіз Құрылғыны 2 жүктеме тізбегін басқару үшін релелік қосқыш ретінде пайдаланғыңыз келсе, Құрылғыны айнымалы ток тізбектері үшін 1-суретте және тұрақты ток тізбектері үшін 2-суретте көрсетілгендей қосыңыз.

Екі жүктеме тізбегі мен Құрылғы үшін бірдей қуат көзін пайдаланыңыз.
Айнымалы ток тізбектері үшін L терминалдарын кернеулі кабельге және N терминалын нейтралды кабельге қосыңыз. Бірінші жүктеме тізбегін O1 терминалына және нейтралды кабельге қосыңыз. Екінші жүктеме тізбегін O2 терминалына және нейтралды кабельге қосыңыз. Бірінші қосқышты S1 терминалына және кернеулі кабельге қосыңыз. Екінші қосқышты S2 терминалына және кернеулі кабельге қосыңыз.
Тұрақты ток тізбектері үшін L терминалдарын теріс кабельге және N терминалын оң кабельге қосыңыз. Бірінші жүктеме тізбегін O1 терминалына және оң кабельге қосыңыз. Екінші жүктеме тізбегін O2 терминалына және оң кабельге қосыңыз. Бірінші қосқышты S1 терминалына және теріс кабельге қосыңыз. Екінші қосқышты S2 терминалына және теріс кабельге қосыңыз.
ескерту ҰСЫНЫС: Электр қозғалтқыштары, желдеткіштер, шаңсорғыштар және соған ұқсас құрылғылар сияқты қосу/өшіру кезінде кернеудің жоғарылауына әкелетін индуктивті құрылғылар үшін RC снубберін (0,1µF / 100Ω / 1/2W / 600V AC) құрылғыға параллель қосу керек.
RC снубберін https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation сайтынан сатып алуға болады. Жабын контроллері ретінде Shelly® Plus 2PM 3 режимде жұмыс істей алады: ажыратылған, бір кіріс немесе қос кіріс.
Ажыратылған режимде Құрылғыны тек WebUI және App арқылы басқаруға болады. Тіпті батырмалар немесе қосқыштар Құрылғыға қосылған болса да, оларға ажыратылған режимде қозғалтқыштың айналуын басқаруға рұқсат етілмейді.
Егер сіз Құрылғыны ажыратылған режимде пайдаланғыңыз келсе, құрылғыны 3-суретте көрсетілгендей қосыңыз: L терминалдарын кернеулі кабельге және N терминалын нейтралды кабельге қосыңыз. Қозғалтқыштың жалпы терминалын/кабелін нейтралды кабельге қосыңыз. Қозғалтқыштың бағыт терминалдарын/кабельдерін O1 және O2 терминалдарына қосыңыз.*
Егер сіз Құрылғыны бір кіріс режимінде пайдаланғыңыз келсе, құрылғыны батырма кірісі үшін 4-суретте немесе қосқыш кірісі үшін 5-суретте көрсетілгендей қосыңыз. L терминалдарын кернеулі кабельге және N терминалын нейтралды кабельге қосыңыз. Қозғалтқыштың жалпы терминалын/кабелін нейтралды кабельге қосыңыз. Қозғалтқыштың бағыт терминалдарын/кабельдерін O1 және O2 терминалдарына қосыңыз.*
Батырманы немесе қосқышты S1 немесе S2 терминалына және кернеулі кабельге қосыңыз.
Егер кіріс Құрылғы параметрлерінде батырма ретінде конфигурацияланған болса, әрбір батырманы басу ашық, тоқтату, жабу, тоқтату... циклдерін жасайды.
Егер кіріс қосқыш ретінде конфигурацияланған болса, әрбір қосқышты ауыстыру ашық, тоқтату, жабу, тоқтату... циклдерін жасайды.
Бір кіріс режимінде Shelly® Plus 2PM қауіпсіздік қосқышының функционалдығын қамтамасыз етеді. Оны пайдалану үшін құрылғыны батырма кірісі үшін 6-суретте немесе қосқыш кірісі үшін 7-суретте көрсетілгендей қосыңыз. L терминалдарын кернеулі кабельге және N терминалын нейтралды кабельге қосыңыз. Қозғалтқыштың жалпы терминалын/кабелін нейтралды кабельге қосыңыз. Қозғалтқыштың бағыт терминалдарын/кабельдерін O1 және O2 терминалдарына қосыңыз.*
Басқару батырмасын немесе қосқышты S1 терминалына және кернеулі кабельге қосыңыз. Қауіпсіздік қосқышын S2 терминалына және кернеулі кабельге қосыңыз.
