Shelly 2PM - 2 Okruhový Wi-Fi Relé Spínač s Manuálem pro Měření Výkonu

Obsah

1 Před použitím si přečtěte
2 Představení produktu
3 Ovládejte svůj domov hlasem
4 Schémata
5 Legenda
- 5.1 Svorky zařízení
- 5.2 Kabely
6 Instalační instrukce
7 Reference
8 Stáhnout návod
9 V jiných jazycích

Před použitím si přečtěte

Tento dokument obsahuje důležité technické a bezpečnostní informace o zařízení, jeho bezpečném používání a instalaci.

Před zahájením instalace si prosím pečlivě a úplně přečtěte tento návod a veškeré další dokumenty, které jsou součástí zařízení. Nedodržení instalačních postupů může vést k poruše, ohrožení vašeho zdraví a života, porušení zákona nebo odmítnutí zákonné a/nebo komerční záruky (pokud existuje). Společnost Allterco Robotics EOOD nenese odpovědnost za jakoukoli ztrátu nebo škodu v případě nesprávné instalace nebo nesprávného provozu tohoto zařízení v důsledku nedodržení uživatelských a bezpečnostních pokynů v tomto návodu.

Představení produktu

Shelly® je řada inovativních zařízení řízených mikroprocesorem, která umožňují dálkové ovládání elektrických spotřebičů prostřednictvím mobilního telefonu, tabletu, PC nebo systému domácí automatizace. Zařízení Shelly® mohou pracovat samostatně v místní síti Wi-Fi nebo mohou být také provozována prostřednictvím cloudových služeb domácí automatizace. Shelly Cloud je taková služba, ke které lze přistupovat pomocí mobilní aplikace pro Android nebo iOS, nebo pomocí jakéhokoli internetového prohlížeče na https://home.shelly.cloud/. K zařízením Shelly® lze přistupovat, ovládat je a monitorovat na dálku z jakéhokoli místa, kde má uživatel připojení k internetu, pokud jsou zařízení připojena k Wi-Fi routeru a internetu. Zařízení Shelly® mají zabudované webové rozhraní přístupné na adrese http://192.168.33.1 v síti Wi-Fi, vytvořené zařízením v režimu Access Point, nebo na adrese URL zařízení v síti Wi-Fi, ke které je připojeno. Zabudované webové rozhraní lze použít k monitorování a ovládání zařízení, jakož i k úpravě jeho nastavení.

Zařízení Shelly® mohou komunikovat přímo s jinými zařízeními Wi-Fi prostřednictvím protokolu HTTP. API poskytuje Allterco Robotics EOOD. Pro více informací navštivte: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Zařízení Shelly® jsou dodávána s továrně nainstalovaným firmwarem. Pokud jsou aktualizace firmwaru nezbytné k zachování shody zařízení, včetně bezpečnostních aktualizací, společnost Allterco Robotics EOOD poskytne aktualizace zdarma prostřednictvím zabudovaného webového rozhraní zařízení nebo mobilní aplikace Shelly, kde jsou k dispozici informace o aktuální verzi firmwaru. Volba instalace nebo neinstalace aktualizací firmwaru zařízení je výhradní odpovědností uživatele. Společnost Allterco Robotics EOOD nenese odpovědnost za jakýkoli nedostatek shody zařízení způsobený tím, že uživatel neinstaluje poskytnuté aktualizace včas.

Řada Shelly® Plus nabízí produkty PM schopné přesného měření výkonu v reálném čase.

Ovládejte svůj domov hlasem

Zařízení Shelly® jsou kompatibilní s funkcemi podporovanými Amazon Alexa a Google Home. Podívejte se na našeho podrobného průvodce na: https://shelly.cloud/support/compatibility/.

Schémata

Obrázky 1-9

Legenda

Svorky zařízení:

O1: Výstupní svorka obvodu zátěže 1
O2: Výstupní svorka obvodu zátěže 2
S1: Vstupní svorka spínače (ovládající O1)
S2: Vstupní svorka spínače (ovládající O2)
L: Svorky pod napětím (110-240 VAC)
N: Neutrální svorka

: Kladná svorka 24 VDC

: Záporná svorka 24 VDC

Kabely

N: Neutrální kabel
L: Kabel pod napětím (110-240 VAC)
+: Kladný kabel 24 VDC
-: Záporný kabel 24 VDC

Instalační instrukce

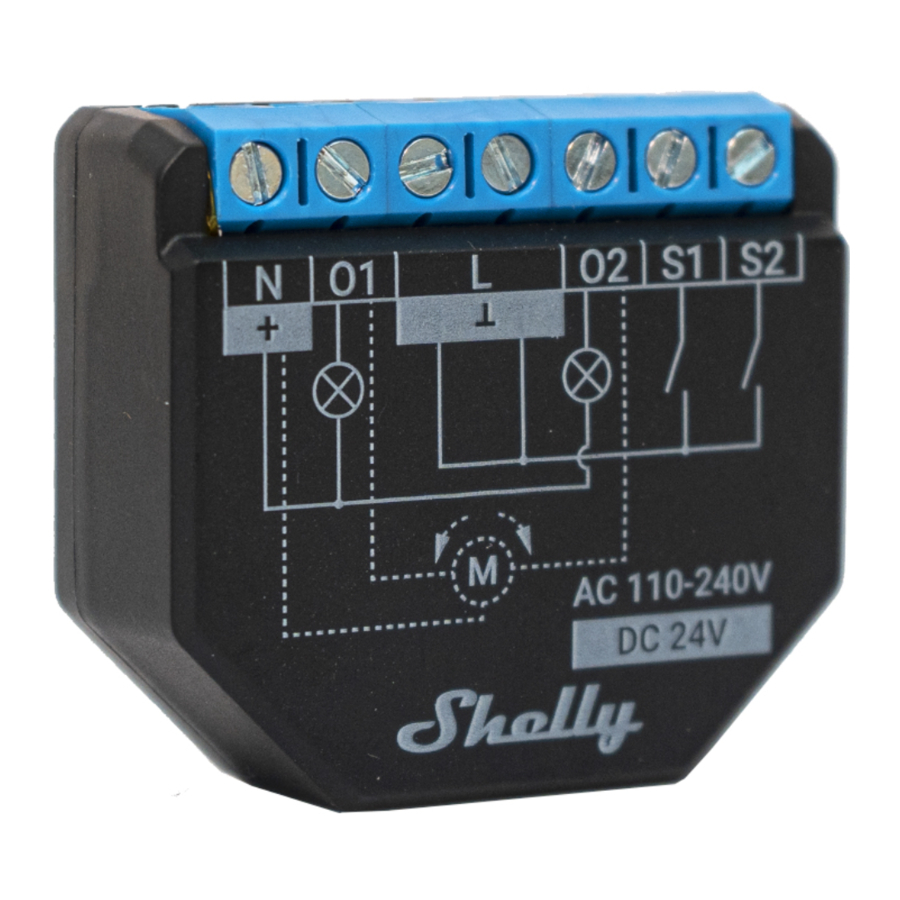

Shelly® Plus 2PM (zařízení) může ovládat 2 elektrické obvody, včetně obousměrného AC motoru. Každý obvod může být zatížen až 10 A (celkem 16 A pro oba obvody) a jeho spotřeba energie může být měřena individuálně (pouze AC). Může být dodatečně namontován do standardní nástěnné konzole, za zásuvky a vypínače nebo jiná místa s omezeným prostorem.

Nebezpečí úrazu elektrickým proudem. Montáž/instalace zařízení do elektrické sítě musí být provedena s opatrností kvalifikovaným elektrikářem.

Nebezpečí úrazu elektrickým proudem. Každá změna v zapojení musí být provedena po ujištění, že na svorkách zařízení není žádné napětí.

Používejte zařízení pouze s elektrickou sítí a spotřebiči, které splňují všechny platné předpisy. Zkrat v elektrické síti nebo jakýkoli spotřebič připojený k zařízení může zařízení poškodit.

Nepřipojujte zařízení ke spotřebičům překračujícím dané maximální zatížení!

Připojte zařízení pouze způsobem uvedeným v těchto pokynech. Jakákoli jiná metoda by mohla způsobit poškození a/nebo zranění.

Neinstalujte zařízení na místě, kde by mohlo zvlhnout.
DOPORUČENÍ
Připojte zařízení pomocí pevných jednožilových kabelů se zvýšenou tepelnou odolností izolace nejméně PVC T105°C.
Před zahájením instalace/montáže zařízení zkontrolujte, zda jsou jističe vypnuté a na jejich svorkách není žádné napětí. To lze provést fázovým měřičem nebo multimetrem. Když jste si jisti, že není žádné napětí, můžete pokračovat v připojování kabelů.
Pokud chcete zařízení používat jako reléový spínač k ovládání 2 obvodů zátěže, připojte zařízení, jak je znázorněno na Obr. 1 pro AC obvody a na Obr. 2 pro DC obvody.

Používejte stejný zdroj napájení pro dva obvody zátěže a zařízení.
Pro AC obvody připojte obě svorky L ke kabelu pod napětím a svorku N k neutrálnímu kabelu. Připojte první obvod zátěže ke svorce O1 a neutrálnímu kabelu. Připojte druhý obvod zátěže ke svorce O2 a neutrálnímu kabelu. Připojte první spínač ke svorce S1 a kabelu pod napětím. Připojte druhý spínač ke svorce S2 a kabelu pod napětím.
Pro DC obvody připojte obě svorky L k zápornému kabelu a svorku N ke kladnému kabelu. Připojte první obvod zátěže ke svorce O1 a kladnému kabelu. Připojte druhý obvod zátěže ke svorce O2 a kladnému kabelu. Připojte první spínač ke svorce S1 a zápornému kabelu. Připojte druhý spínač ke svorce S2 a zápornému kabelu.
DOPORUČENÍ: Pro indukční spotřebiče, které způsobují napěťové špičky při zapínání/vypínání, jako jsou elektromotory, ventilátory, vysavače a podobné, by měl být paralelně ke spotřebiči připojen RC člen (0,1µF / 100Ω / 1/2W / 600V AC).
RC člen lze zakoupit na https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Jako ovladač krytu může Shelly® Plus 2PM pracovat ve 3 režimech: odpojený, s jedním vstupem nebo se dvěma vstupy.
V odpojeném režimu lze zařízení ovládat pouze prostřednictvím jeho WebUI a aplikace. I když jsou k zařízení připojena tlačítka nebo spínače, nebude jim povoleno ovládat otáčení motoru v odpojeném režimu.
Pokud chcete zařízení používat v odpojeném režimu, připojte zařízení, jak je znázorněno na Obr. 3: Připojte obě svorky L ke kabelu pod napětím a svorku N k neutrálnímu kabelu. Připojte společnou svorku/kabel motoru k neutrálnímu kabelu. Připojte svorky/kabely pro směr motoru ke svorkám O1 a O2.*
Pokud chcete zařízení používat v režimu s jedním vstupem, připojte zařízení, jak je znázorněno na Obr. 4 pro vstup tlačítka nebo Obr. 5 pro vstup spínače. Připojte obě svorky L ke kabelu pod napětím a svorku N k neutrálnímu kabelu. Připojte společnou svorku/kabel motoru k neutrálnímu kabelu. Připojte svorky/kabely pro směr motoru ke svorkám O1 a O2.*
Připojte tlačítko nebo spínač ke svorce S1 nebo S2 a kabelu pod napětím.
Pokud je vstup v nastavení zařízení nakonfigurován jako tlačítko, každé stisknutí tlačítka cykluje otevřít, zastavit, zavřít, zastavit...
Pokud je vstup nakonfigurován jako spínač, každé přepnutí spínače cykluje otevřít, zastavit, zavřít, zastavit...
V režimu s jedním vstupem poskytuje Shelly® Plus 2PM funkci bezpečnostního spínače. Chcete-li ji využít, připojte zařízení, jak je znázorněno na Obr. 6 pro vstup tlačítka nebo Obr. 7 pro vstup spínače. Připojte obě svorky L ke kabelu pod napětím a svorku N k neutrálnímu kabelu. Připojte společnou svorku/kabel motoru k neutrálnímu kabelu. Připojte svorky/kabely pro směr motoru ke svorkám O1 a O2.*
Připojte ovládací tlačítko nebo spínač ke svorce S1 a kabelu pod napětím. Připojte bezpečnostní spínač ke svorce S2 a kabelu pod napětím.
