Leia antes de usar

Este documento contém informações técnicas e de segurança importantes sobre o dispositivo, seu uso seguro e instalação.

Antes de iniciar a instalação, por favor, leia este guia e quaisquer outros documentos que acompanham o dispositivo com atenção e na íntegra. A não observância dos procedimentos de instalação pode levar a mau funcionamento, perigo para sua saúde e vida, violação da lei ou recusa de garantia legal e/ou comercial (se houver). A Allterco Robotics EOOD não se responsabiliza por qualquer perda ou dano em caso de instalação incorreta ou operação inadequada deste dispositivo devido ao não cumprimento das instruções de uso e segurança neste guia.

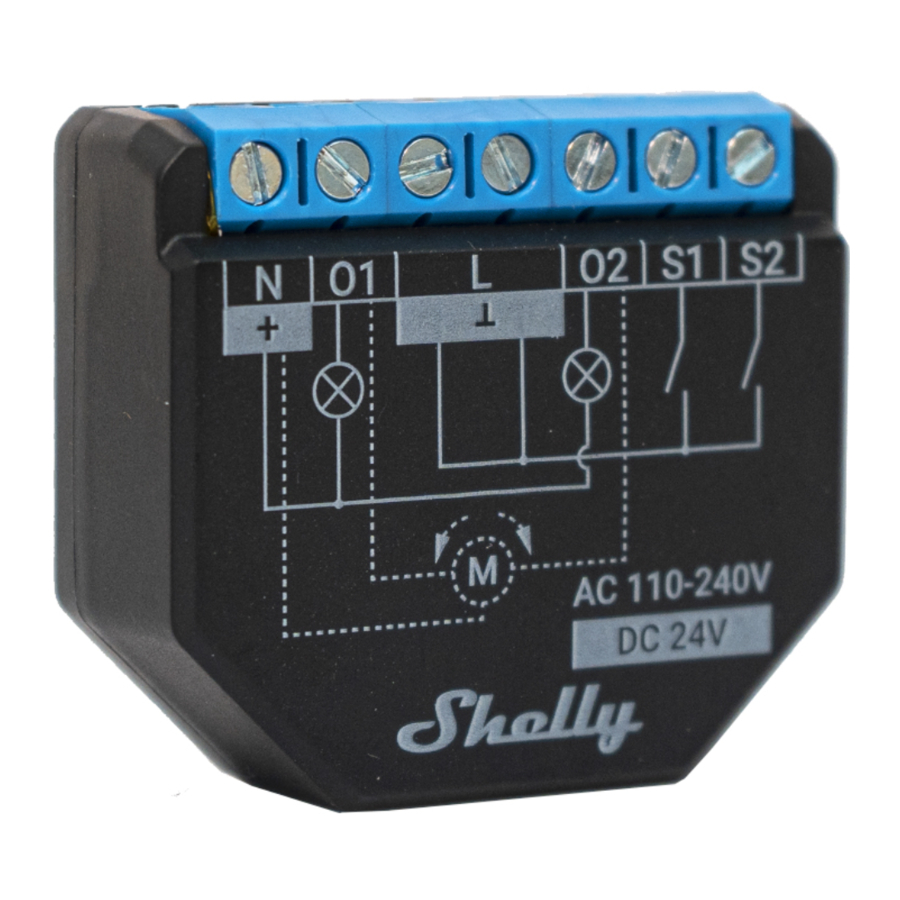

Introdução do Produto

Shelly® é uma linha de dispositivos inovadores gerenciados por microprocessador, que permitem o controle remoto de aparelhos elétricos através de um telefone celular, tablet, PC ou sistema de automação residencial. Os dispositivos Shelly® podem funcionar de forma independente em uma rede Wi-Fi local ou também podem ser operados através de serviços de automação residencial em nuvem. Shelly Cloud é um desses serviços que pode ser acessado usando o aplicativo móvel Android ou iOS, ou com qualquer navegador de internet em https://home.shelly.cloud/. Os dispositivos Shelly® podem ser acessados, controlados e monitorados remotamente de qualquer lugar onde o Usuário tenha conectividade com a internet, desde que os dispositivos estejam conectados a um roteador Wi-Fi e à Internet. Os dispositivos Shelly® possuem uma Interface Web embutida acessível em http://192.168.33.1 na rede Wi-Fi, criada pelo dispositivo no modo Access Point, ou no endereço URL do dispositivo na rede Wi-Fi à qual está conectado. A Interface Web embutida pode ser usada para monitorar e controlar o dispositivo, bem como ajustar suas configurações.

Os dispositivos Shelly® podem se comunicar diretamente com outros dispositivos Wi-Fi através do protocolo HTTP. Uma API é fornecida pela Allter- co Robotics EOOD. Para mais informações, por favor visite: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Os dispositivos Shelly® são entregues com firmware instalado de fábrica. Se atualizações de firmware forem necessárias para manter os dispositivos em conformidade, incluindo atualizações de segurança, a Allterco Robotics EOOD fornecerá as atualizações gratuitamente através da Interface Web embutida do dispositivo ou do Aplicativo Móvel Shelly, onde as informações sobre a versão atual do firmware estão disponíveis. A escolha de instalar ou não as atualizações de firmware do Dispositivo é de responsabilidade exclusiva do Usuário. A Allterco Robotics EOOD não será responsável por qualquer falta de conformidade do Dispositivo causada pela falha do Usuário em instalar as atualizações fornecidas em tempo hábil.

A linha Shelly® Plus oferece produtos PM capazes de medição de energia precisa em tempo real.

Controle sua casa com sua voz

Os dispositivos Shelly® são compatíveis com as funcionalidades suportadas do Amazon Alexa e Google Home. Por favor, veja nosso guia passo a passo em: https://shelly.cloud/support/compatibility/.

Esquemas

Figuras 1-9

Legenda

Terminais do dispositivo:

O1: Terminal de saída do circuito de carga 1
O2: Terminal de saída do circuito de carga 2
S1: Terminal de entrada do interruptor (controlando O1)
S2: Terminal de entrada do interruptor (controlando O2)
L: Terminais de fase (110-240 VAC)
N: Terminal neutro

: Terminal positivo de 24 VDC

: Terminal negativo de 24 VDC

Cabos

N: Cabo neutro
L: Cabo de fase (110-240 VAC)
+: Cabo positivo de 24 VDC
-: Cabo negativo de 24 VDC

Instruções de Instalação

Shelly® Plus 2PM (o Dispositivo) pode controlar 2 circuitos elétricos, incluindo um motor AC bidirecional. Cada circuito pode ser carregado até 10 A (16 A no total para ambos os circuitos) e seu consumo de energia pode ser medido individualmente (somente AC). Ele pode ser adaptado em um console de parede padrão, atrás de tomadas e interruptores de luz ou outros lugares com espaço limitado.

Perigo de eletrocussão. A montagem/instalação do Dispositivo na rede elétrica deve ser realizada com cautela, por um eletricista qualificado.

Perigo de eletrocussão. Cada mudança nas conexões deve ser feita após garantir que não haja tensão presente nos terminais do Dispositivo.

Use o Dispositivo apenas com uma rede elétrica e aparelhos que cumpram todas as regulamentações aplicáveis. Um curto-circuito na rede elétrica ou em qualquer aparelho conectado ao Dispositivo pode danificar o Dispositivo.

Não conecte o Dispositivo a aparelhos que excedam a carga máxima fornecida!

Conecte o Dispositivo apenas da maneira mostrada nestas instruções. Qualquer outro método pode causar danos e/ou ferimentos.

Não instale o dispositivo em um local que possa ficar molhado.
aviso RECOMENDAÇÃO
Conecte o Dispositivo usando cabos sólidos de núcleo único com resistência ao calor de isolamento aumentada não inferior a PVC T105°C.
Antes de iniciar a instalação/montagem do Dispositivo, verifique se os disjuntores estão desligados e se não há tensão em seus terminais. Isso pode ser feito com um medidor de fase ou multímetro. Quando tiver certeza de que não há tensão, você pode prosseguir para conectar os cabos
Se você quiser usar o Dispositivo como um interruptor de relé para controlar 2 circuitos de carga, conecte o Dispositivo como mostrado na Fig. 1 para circuitos AC e na Fig. 2 para circuitos DC.

Use a mesma fonte de alimentação para os dois circuitos de carga e o Dispositivo.
Para circuitos AC, conecte ambos os terminais L ao cabo de fase e o terminal N ao cabo neutro. Conecte os primeiros circuitos de carga ao terminal O1 e ao cabo neutro. Conecte os segundos circuitos de carga ao terminal O2 e ao cabo neutro. Conecte o primeiro interruptor ao terminal S1 e ao cabo de fase. Conecte o segundo interruptor ao terminal S2 e ao cabo de fase.
Para circuitos DC, conecte ambos os terminais L ao cabo negativo e o terminal N ao cabo positivo. Conecte os primeiros circuitos de carga ao terminal O1 e ao cabo positivo. Conecte os segundos circuitos de carga ao terminal O2 e ao cabo positivo. Conecte o primeiro interruptor ao terminal S1 e ao cabo negativo. Conecte o segundo interruptor ao terminal S2 e ao cabo negativo.
aviso RECOMENDAÇÃO: Para aparelhos indutivos que causam picos de tensão durante a ligação/desligação, como motores elétricos, ventiladores, aspiradores de pó e similares, um snubber RC (0,1µF / 100Ω / 1/2W / 600V AC) deve ser conectado em paralelo ao aparelho.
O snubber RC pode ser adquirido em https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Como um controlador de cobertura, o Shelly® Plus 2PM pode funcionar em 3 modos: desanexado, entrada única ou entrada dupla.
No modo desanexado, o Dispositivo pode ser controlado apenas através de sua WebUI e do App (aplicativo). Mesmo que botões ou interruptores estejam conectados ao Dispositivo, eles não terão permissão para controlar a rotação do motor no modo desanexado.
Se você quiser usar o Dispositivo no modo desanexado, conecte o dispositivo como mostrado na Fig. 3: Conecte ambos os terminais L ao cabo de fase e o terminal N ao cabo neutro. Conecte o terminal/cabo comum do motor ao cabo neutro. Conecte os terminais/cabos de direção do motor aos terminais O1 e O2.*
Se você quiser usar o Dispositivo no modo de entrada única, conecte o dispositivo como mostrado na Fig. 4 para uma entrada de botão ou Fig. 5 para uma entrada de interruptor. Conecte ambos os terminais L ao cabo de fase e o terminal N ao cabo neutro. Conecte o terminal/cabo comum do motor ao cabo neutro. Conecte os terminais/cabos de direção do motor aos terminais O1 e O2.*
Conecte o botão ou o interruptor ao terminal S1 ou S2 e ao cabo de fase.
Se a entrada for configurada como um botão nas configurações do Dispositivo, cada pressão do botão alterna entre abrir, parar, fechar, parar...
Se a entrada for configurada como um interruptor, cada alternância do interruptor alterna entre abrir, parar, fechar, parar...
No modo de entrada única, o Shelly® Plus 2PM fornece funcionalidade de interruptor de segurança. Para utilizá-lo, conecte o dispositivo como mostrado na Fig. 6 para uma entrada de botão ou Fig. 7 para uma entrada de interruptor. Conecte ambos os terminais L ao cabo de fase e o terminal N ao cabo neutro. Conecte o terminal/cabo comum do motor ao cabo neutro. Conecte os terminais/cabos de direção do motor aos terminais O1 e O2.*
Conecte o botão ou interruptor de controle ao terminal S1 e ao cabo de fase. Conecte o interruptor de segurança ao terminal S2 e ao cabo de fase.
