Shelly 2PM - 2 áramkörös Wi-Fi relé kapcsoló teljesítménymérési kézikönyvvel

Tartalom

1 Használat előtt olvassa el
2 Termék bemutatása
3 Irányítsd otthonodat a hangoddal
4 Kapcsolási rajzok
5 Jelmagyarázat
- 5.1 Eszköz csatlakozók
- 5.2 Kábelek
6 Telepítési útmutató
7 Hivatkozások
8 Kézikönyv letöltése
9 Más nyelveken

Használat előtt olvassa el

Ez a dokumentum fontos műszaki és biztonsági információkat tartalmaz az eszközről, annak biztonságos használatáról és telepítéséről.

A telepítés megkezdése előtt kérjük, figyelmesen és teljes egészében olvassa el ezt az útmutatót és az eszközhöz mellékelt egyéb dokumentumokat. A telepítési eljárások be nem tartása meghibásodáshoz, az egészségre és az életre veszélyt jelenthet, a törvény megsértéséhez vagy a jogi és/vagy kereskedelmi garancia (ha van ilyen) elutasításához vezethet. Az Allterco Robotics EOOD nem vállal felelősséget semmilyen veszteségért vagy kárért, ha az eszköz helytelen telepítése vagy nem megfelelő működése a felhasználói és biztonsági utasítások be nem tartásából ered.

Termék bemutatása

A Shelly® egy innovatív, mikroprocesszor által vezérelt eszközökből álló termékcsalád, amely lehetővé teszi az elektromos készülékek távvezérlését mobiltelefonon, táblagépen, PC-n vagy otthonautomatizálási rendszeren keresztül. A Shelly® eszközök önállóan is működhetnek egy helyi Wi-Fi hálózaton, vagy felhőalapú otthonautomatizálási szolgáltatásokon keresztül is üzemeltethetők. A Shelly Cloud egy ilyen szolgáltatás, amely Android vagy iOS mobilalkalmazással, vagy bármilyen internetböngészővel elérhető a https://home.shelly.cloud/ címen. A Shelly® eszközök távolról is elérhetők, vezérelhetők és felügyelhetők bárhonnan, ahol a felhasználó internetkapcsolattal rendelkezik, amennyiben az eszközök csatlakoznak egy Wi-Fi routerhez és az internethez. A Shelly® eszközök beágyazott webes felülettel rendelkeznek, amely elérhető a http://192.168.33.1 címen az eszköz által létrehozott Wi-Fi hálózaton Access Point módban, vagy az eszköz URL-címén a Wi-Fi hálózaton, amelyhez csatlakozik. A beágyazott webes felület használható az eszköz felügyeletére és vezérlésére, valamint a beállítások módosítására.

A Shelly® eszközök közvetlenül kommunikálhatnak más Wi-Fi eszközökkel HTTP protokollon keresztül. Az API-t az Allterco Robotics EOOD biztosítja. További információkért látogasson el a következő oldalra: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. A Shelly® eszközök gyárilag telepített firmware-rel kerülnek forgalomba. Ha a firmware frissítések szükségesek az eszközök megfelelőségének megőrzéséhez, beleértve a biztonsági frissítéseket is, az Allterco Robotics EOOD ingyenesen biztosítja a frissítéseket az eszköz beágyazott webes felületén vagy a Shelly Mobile Application alkalmazáson keresztül, ahol az aktuális firmware verziójáról információk találhatók. Az eszköz firmware frissítéseinek telepítése vagy elutasítása a felhasználó kizárólagos felelőssége. Az Allterco Robotics EOOD nem vállal felelősséget az eszköz bármilyen megfelelőségi hiányosságáért, amelyet a felhasználó által a biztosított frissítések időben történő telepítésének elmulasztása okoz.

A Shelly® Plus termékcsalád valós idejű, pontos teljesítménymérésre képes PM termékeket kínál.

Irányítsd otthonodat a hangoddal

A Shelly® eszközök kompatibilisek az Amazon Alexa és a Google Home által támogatott funkciókkal. Kérjük, tekintse meg részletes útmutatónkat a következő címen: https://shelly.cloud/support/compatibility/.

Kapcsolási rajzok

1-9. ábra

Jelmagyarázat

Eszköz csatlakozók:

O1: 1. áramkör terhelés kimeneti csatlakozója
O2: 2. áramkör terhelés kimeneti csatlakozója
S1: Kapcsoló (O1 vezérlése) bemeneti csatlakozója
S2: Kapcsoló (O2 vezérlése) bemeneti csatlakozója
L: Fázis (110-240 VAC) csatlakozók
N: Nulla csatlakozó

: 24 VDC pozitív csatlakozó

: 24 VDC negatív csatlakozó

Kábelek

N: Nulla kábel
L: Fázis (110-240 VAC) kábel
+: 24 VDC pozitív kábel
-: 24 VDC negatív kábel

Telepítési útmutató

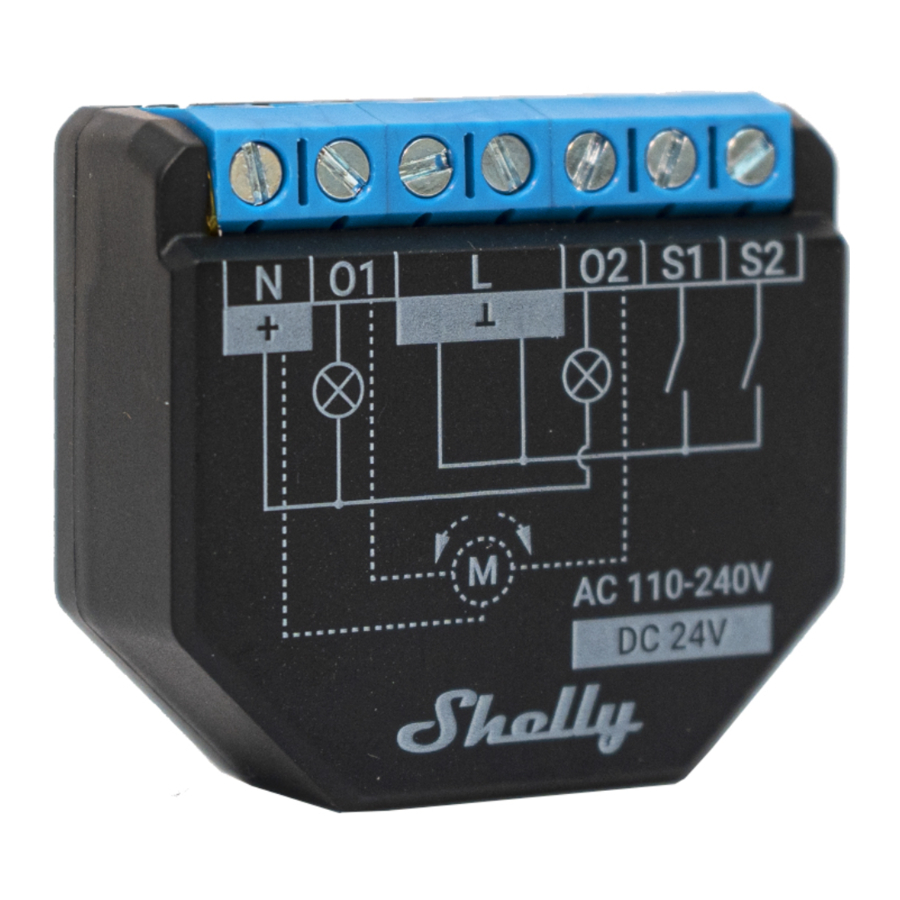

A Shelly® Plus 2PM (a továbbiakban: Eszköz) 2 elektromos áramkört képes vezérelni, beleértve egy kétirányú AC motort is. Mindegyik áramkör legfeljebb 10 A-rel terhelhető (összesen 16 A mindkét áramkörre), és a fogyasztása külön-külön mérhető (csak AC). Utólagosan beépíthető egy szabványos fali konzolba, a konnektorok és a villanykapcsolók mögé, vagy más helyekre, ahol korlátozott a hely.

Áramütés veszélye. Az Eszköz elektromos hálózatra történő felszerelését/telepítését körültekintően, szakképzett villanyszerelőnek kell elvégeznie.

Áramütés veszélye. A csatlakozások minden módosítását azután kell elvégezni, hogy megbizonyosodott arról, hogy az Eszköz csatlakozóin nincs feszültség.

Az Eszközt csak olyan elektromos hálózattal és készülékekkel használja, amelyek megfelelnek az összes vonatkozó előírásnak. Az elektromos hálózatban vagy az Eszközhöz csatlakoztatott bármely készülékben lévő rövidzárlat károsíthatja az Eszközt.

Ne csatlakoztassa az Eszközt a megadott maximális terhelést meghaladó készülékekhez!

Az Eszközt csak a jelen útmutatóban leírt módon csatlakoztassa. Bármely más módszer károsodást és/vagy sérülést okozhat.

Ne telepítse az eszközt olyan helyre, ahol nedvesség érheti.
AJÁNLÁS
Az Eszközt tömör, egyeres kábelekkel csatlakoztassa, amelyek fokozott szigeteléssel és hőállósággal rendelkeznek, legalább PVC T105°C.
Az Eszköz telepítésének/felszerelésének megkezdése előtt ellenőrizze, hogy a megszakítók ki vannak-e kapcsolva, és nincs-e feszültség a csatlakozóikon. Ezt fázismérővel vagy multiméterrel lehet elvégezni. Ha biztos abban, hogy nincs feszültség, folytathatja a kábelek csatlakoztatását.
Ha az Eszközt relé kapcsolóként szeretné használni 2 terhelési áramkör vezérlésére, csatlakoztassa az Eszközt az 1. ábrán látható módon AC áramkörökhöz, és a 2. ábrán látható módon DC áramkörökhöz.

Használja ugyanazt a tápegységet a két terhelési áramkörhöz és az Eszközhöz.
AC áramkörökhöz csatlakoztassa mindkét L csatlakozót a fázisvezetékhez, az N csatlakozót pedig a nulla vezetékhez. Csatlakoztassa az első terhelési áramkört az O1 csatlakozóhoz és a nulla vezetékhez. Csatlakoztassa a második terhelési áramkört az O2 csatlakozóhoz és a nulla vezetékhez. Csatlakoztassa az első kapcsolót az S1 csatlakozóhoz és a fázisvezetékhez. Csatlakoztassa a második kapcsolót az S2 csatlakozóhoz és a fázisvezetékhez.
DC áramkörökhöz csatlakoztassa mindkét L csatlakozót a negatív vezetékhez, az N csatlakozót pedig a pozitív vezetékhez. Csatlakoztassa az első terhelési áramkört az O1 csatlakozóhoz és a pozitív vezetékhez. Csatlakoztassa a második terhelési áramkört az O2 csatlakozóhoz és a pozitív vezetékhez. Csatlakoztassa az első kapcsolót az S1 csatlakozóhoz és a negatív vezetékhez. Csatlakoztassa a második kapcsolót az S2 csatlakozóhoz és a negatív vezetékhez.
AJÁNLÁS: Induktív készülékekhez, amelyek feszültségcsúcsokat okoznak a be-/kikapcsolás során, például elektromos motorok, ventilátorok, porszívók és hasonlók, RC snubber (0,1µF / 100Ω / 1/2W / 600V AC) csatlakoztatása javasolt párhuzamosan a készülékkel.
Az RC snubber megvásárolható a https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation címen. Fedélvezérlőként a Shelly® Plus 2PM 3 módban működhet: leválasztott, egy bemenetű vagy kettős bemenetű.
Leválasztott módban az Eszköz csak a WebUI-n és az alkalmazáson keresztül vezérelhető. Még akkor is, ha gombok vagy kapcsolók vannak csatlakoztatva az Eszközhöz, leválasztott módban nem engedélyezett a motor forgásának vezérlése.
Ha az Eszközt leválasztott módban szeretné használni, csatlakoztassa az eszközt a 3. ábrán látható módon: Csatlakoztassa mindkét L csatlakozót a fázisvezetékhez, az N csatlakozót pedig a nulla vezetékhez. Csatlakoztassa a közös motor csatlakozót/kábelt a nulla vezetékhez. Csatlakoztassa a motor irányának csatlakozóit/kábeleit az O1 és O2 csatlakozókhoz.*
Ha az Eszközt egy bemenetű módban szeretné használni, csatlakoztassa az eszközt a 4. ábrán látható módon gomb bemenethez, vagy az 5. ábrán látható módon kapcsoló bemenethez. Csatlakoztassa mindkét L csatlakozót a fázisvezetékhez, az N csatlakozót pedig a nulla vezetékhez. Csatlakoztassa a közös motor csatlakozót/kábelt a nulla vezetékhez. Csatlakoztassa a motor irányának csatlakozóit/kábeleit az O1 és O2 csatlakozókhoz.*
Csatlakoztassa a gombot vagy a kapcsolót az S1 vagy az S2 csatlakozóhoz és a fázisvezetékhez.
Ha a bemenet gombként van konfigurálva az Eszköz beállításaiban, minden gombnyomás ciklikusan nyit, állít, zár, állít...
Ha a bemenet kapcsolóként van konfigurálva, minden kapcsoló átváltás ciklikusan nyit, állít, zár, állít...
Egy bemenetű módban a Shelly® Plus 2PM biztonsági kapcsoló funkciót biztosít. Ennek kihasználásához csatlakoztassa az eszközt a 6. ábrán látható módon gomb bemenethez, vagy a 7. ábrán látható módon kapcsoló bemenethez. Csatlakoztassa mindkét L csatlakozót a fázisvezetékhez, az N csatlakozót pedig a nulla vezetékhez. Csatlakoztassa a közös motor csatlakozót/kábelt a nulla vezetékhez. Csatlakoztassa a motor irányának csatlakozóit/kábeleit az O1 és O2 csatlakozókhoz.*
Csatlakoztassa a vezérlő gombot vagy kapcsolót az S1 csatlakozóhoz és a fázisvezetékhez. Csatlakoztassa a biztonsági kapcsolót az S2 csatlakozóhoz és a fázisvezetékhez.
