Shelly 2PM - 2-kredsløbs Wi-Fi relækontakt med strømmålingsmanual

Indhold

1 Læs før brug
2 Produktintroduktion
3 Styr dit hjem med din stemme
4 Skematiske tegninger
5 Forklaring
- 5.1 Enhedsterminaler
- 5.2 Kabler
6 Installationsinstruktioner
7 Referencer
8 Download manual
9 På andre sprog

Læs før brug

Dette dokument indeholder vigtige tekniske og sikkerhedsmæssige oplysninger om enheden, dens sikkerhedsmæssige brug og installation.

Før du påbegynder installationen, bedes du læse denne vejledning og alle andre dokumenter, der følger med enheden, omhyggeligt og fuldstændigt. Manglende overholdelse af installationsprocedurerne kan føre til funktionsfejl, fare for dit helbred og liv, overtrædelse af loven eller afvisning af juridisk og/eller kommerciel garanti (hvis nogen). Allterco Robotics EOOD er ikke ansvarlig for tab eller skade i tilfælde af forkert installation eller ukorrekt drift af denne enhed på grund af manglende overholdelse af bruger- og sikkerhedsinstruktionerne i denne vejledning.

Produktintroduktion

Shelly® er en serie af innovative mikroprocessorstyrede enheder, som giver mulighed for fjernstyring af elektriske apparater via en mobiltelefon, tablet, PC eller hjemmeautomatiseringssystem. Shelly®-enheder kan fungere selvstændigt i et lokalt Wi-Fi-netværk, eller de kan også betjenes via cloud-baserede hjemmeautomatiseringstjenester. Shelly Cloud er en sådan tjeneste, der kan tilgås ved hjælp af enten Android- eller iOS-mobilapplikationen eller med en hvilken som helst internetbrowser på https://home.shelly.cloud/. Shelly®-enheder kan tilgås, styres og overvåges eksternt fra ethvert sted, hvor brugeren har internetforbindelse, så længe enhederne er tilsluttet en Wi-Fi-router og internettet. Shelly®-enheder har indbygget webgrænseflade, der er tilgængelig på http://192.168.33.1 i det Wi-Fi-netværk, der er oprettet af enheden i Access Point-tilstand, eller på URL-adressen på enheden i det Wi-Fi-netværk, den er tilsluttet. Den indbyggede webgrænseflade kan bruges til at overvåge og styre enheden samt justere dens indstillinger.

Shelly®-enheder kan kommunikere direkte med andre Wi-Fi-enheder via HTTP-protokollen. En API leveres af Allterco Robotics EOOD. For mere information, besøg venligst: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly®-enheder leveres med fabriksinstalleret firmware. Hvis firmwareopdateringer er nødvendige for at holde enhederne i overensstemmelse, herunder sikkerhedsopdateringer, vil Allterco Robotics EOOD levere opdateringerne gratis via enhedens indbyggede webgrænseflade eller Shelly Mobile Application, hvor informationen om den aktuelle firmwareversion er tilgængelig. Valget om at installere eller ikke installere enhedens firmwareopdateringer er udelukkende brugerens ansvar. Allterco Robotics EOOD er ikke ansvarlig for manglende overensstemmelse af enheden forårsaget af brugerens manglende installation af de leverede opdateringer rettidigt.

Shelly® Plus-serien tilbyder PM-produkter, der er i stand til præcis effektmåling i realtid.

Styr dit hjem med din stemme

Shelly®-enheder er kompatible med Amazon Alexa og Google Home-understøttede funktioner. Se venligst vores trin-for-trin-guide på: https://shelly.cloud/support/compatibility/.

Skematiske tegninger

Figur 1-9

Forklaring

Enhedsterminaler:

O1: Udgangsterminal for belastningskredsløb 1
O2: Udgangsterminal for belastningskredsløb 2
S1: Indgangsterminal for kontakt (styring af O1)
S2: Indgangsterminal for kontakt (styring af O2)
L: Spændingsførende (110-240 VAC) terminaler
N: Neutral terminal

: 24 VDC positiv terminal

: 24 VDC negativ terminal

Kabler

N: Neutral kabel
L: Spændingsførende (110-240 VAC) kabel
+: 24 VDC positiv kabel
-: 24 VDC negativ kabel

Installationsinstruktioner

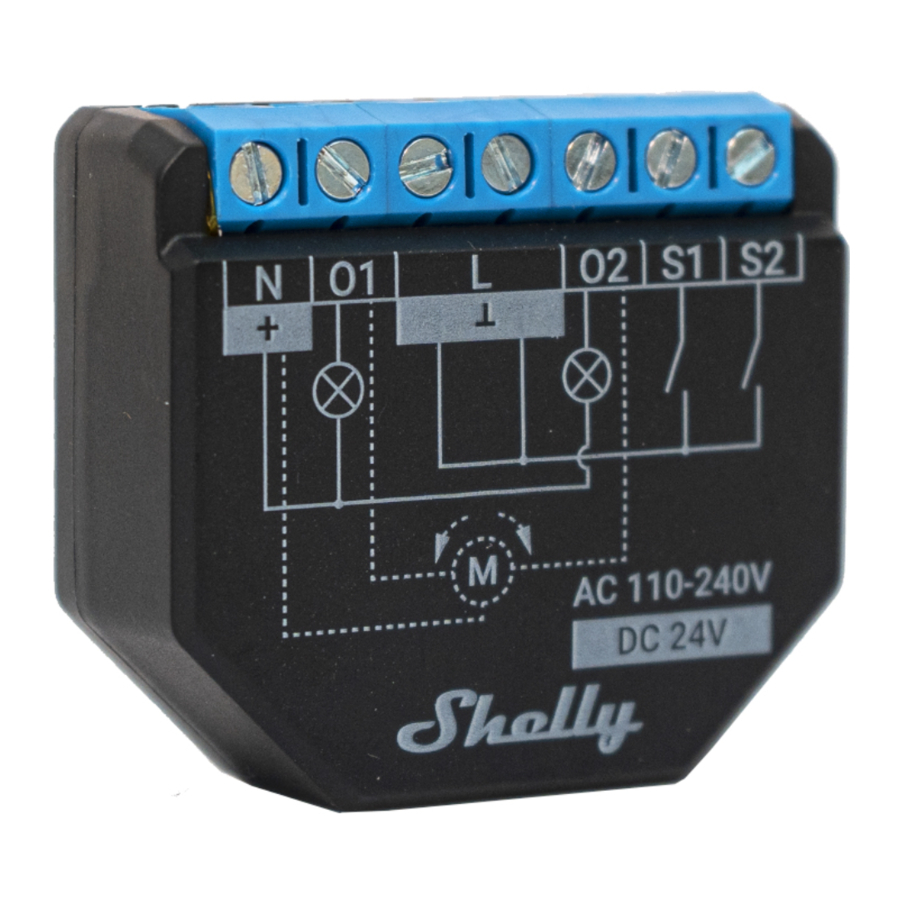

Shelly® Plus 2PM (enheden) kan styre 2 elektriske kredsløb, herunder en tovejs AC-motor. Hvert kredsløb kan belastes op til 10 A (16 A i alt for begge kredsløb), og dets strømforbrug kan måles individuelt (kun AC). Den kan eftermonteres i en standard indmuringskonsol, bag stikkontakter og lyskontakter eller andre steder med begrænset plads.

Fare for elektrisk stød. Montering/installation af enheden til elnettet skal udføres med forsigtighed af en kvalificeret elektriker.

Fare for elektrisk stød. Enhver ændring i forbindelserne skal ske efter at have sikret, at der ikke er spænding til stede ved enhedens terminaler.

Brug kun enheden med et elnet og apparater, der overholder alle gældende regler. En kortslutning i elnettet eller et apparat, der er tilsluttet enheden, kan beskadige enheden.

Tilslut ikke enheden til apparater, der overskrider den angivne maksimale belastning!

Tilslut kun enheden på den måde, der er vist i disse instruktioner. Enhver anden metode kan forårsage skade og/eller personskade.

Installer ikke enheden et sted, hvor det er muligt at blive våd.
ANBEFALING
Tilslut enheden ved hjælp af solide enkeltkernede kabler med øget isolering og varmebestandighed, der ikke er mindre end PVC T105°C.
Før du starter installationen/monteringen af enheden, skal du kontrollere, at afbryderne er slået fra, og at der ikke er spænding på deres terminaler. Dette kan gøres med en fasemåler eller et multimeter. Når du er sikker på, at der ikke er spænding, kan du fortsætte med at tilslutte kablerne
Hvis du vil bruge enheden som en relækontakt til at styre 2 belastningskredsløb, skal du tilslutte enheden som vist på Fig. 1 for AC-kredsløb og på Fig. 2 for DC-kredsløb.

Brug den samme strømforsyning til de to belastningskredsløb og enheden.
For AC-kredsløb skal du tilslutte begge L-terminaler til det spændingsførende kabel og N-terminalen til det neutrale kabel. Tilslut de første belastningskredsløb til O1-terminalen og det neutrale kabel. Tilslut de anden belastningskredsløb til O2-terminalen og det neutrale kabel. Tilslut den første kontakt til S1-terminalen og det spændingsførende kabel. Tilslut den anden kontakt til S2-terminalen og det spændingsførende kabel.
For DC-kredsløb skal du tilslutte begge L-terminaler til det negative kabel og N-terminalen til det positive kabel. Tilslut de første belastningskredsløb til O1-terminalen og det positive kabel. Tilslut de anden belastningskredsløb til O2-terminalen og det positive kabel. Tilslut den første kontakt til S1-terminalen og det negative kabel. Tilslut den anden kontakt til S2-terminalen og det negative kabel.
ANBEFALING: For induktive apparater, der forårsager spændingsspidser under tænding/slukning, såsom elektriske motorer, ventilatorer, støvsugere og lignende, skal RC-snubber (0,1µF / 100Ω / 1/2W / 600V AC) tilsluttes parallelt med apparatet.
RC-snubberen kan købes på https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Som dækningscontroller kan Shelly® Plus 2PM arbejde i 3 tilstande: frakoblet, enkeltindgang eller dobbeltindgang.
I frakoblet tilstand kan enheden kun styres via dens WebUI og appen. Selvom knapper eller kontakter er tilsluttet enheden, vil de ikke have tilladelse til at styre motorrotationen i frakoblet tilstand.
Hvis du vil bruge enheden i frakoblet tilstand, skal du tilslutte enheden som vist på Fig. 3: Tilslut begge L-terminaler til det spændingsførende kabel og N-terminalen til det neutrale kabel. Tilslut den fælles motorkabel/kabel til det neutrale kabel. Tilslut motordirektionsterminaler/kabler til O1- og O2-terminalerne.*
Hvis du vil bruge enheden i enkeltindgangstilstand, skal du tilslutte enheden som vist på Fig. 4 for en knapindgang eller Fig. 5 for en kontaktindgang. Tilslut begge L-terminaler til det spændingsførende kabel og N-terminalen til det neutrale kabel. Tilslut den fælles motorkabel/kabel til det neutrale kabel. Tilslut motordirektionsterminaler/kabler til O1- og O2-terminalerne.*
Tilslut knappen eller kontakten til S1- eller S2-terminalen og det spændingsførende kabel.
Hvis indgangen er konfigureret som en knap i enhedsindstillingerne, cykler hvert tryk åben, stop, luk, stop...
Hvis indgangen er konfigureret som en kontakt, cykler hver kontaktskift åben, stop, luk, stop...
I enkeltindgangstilstand giver Shelly® Plus 2PM sikkerhedskontaktfunktionalitet. For at udnytte den skal du tilslutte enheden som vist på Fig. 6 for en knapindgang eller Fig. 7 for en kontaktindgang. Tilslut begge L-terminaler til det spændingsførende kabel og N-terminalen til det neutrale kabel. Tilslut den fælles motorkabel/kabel til det neutrale kabel. Tilslut motordirektionsterminaler/kabler til O1- og O2-terminalerne.*
Tilslut den styrende knap eller kontakt til S1-terminalen og det spændingsførende kabel. Tilslut sikkerhedskontakten til S2-terminalen og det spændingsførende kabel.
