Shelly 2PM - Manual do Interruptor de Relé Wi-Fi de 2 Circuitos com Medição de Potência

Leia antes de usar
Este documento contém informações técnicas e de segurança importantes sobre o dispositivo, sua utilização segura e instalação.
Antes de iniciar a instalação, leia atentamente e por completo este guia e quaisquer outros documentos que acompanham o dispositivo. A não observância dos procedimentos de instalação pode levar a mau funcionamento, perigo para a sua saúde e vida, violação da lei ou recusa de garantia legal e/ou comercial (se houver). A Allterco Robotics EOOD não é responsável por qualquer perda ou dano em caso de instalação incorreta ou operação inadequada deste dispositivo devido ao não cumprimento das instruções de utilização e segurança neste guia.
Introdução do Produto
Shelly® é uma linha de dispositivos inovadores geridos por microprocessador, que permitem o controlo remoto de aparelhos elétricos através de um telemóvel, tablet, PC ou sistema de automação residencial. Os dispositivos Shelly® podem funcionar de forma autónoma numa rede Wi-Fi local ou também podem ser operados através de serviços de automação residencial na nuvem. Shelly Cloud é um desses serviços que pode ser acedido através da aplicação móvel Android ou iOS, ou com qualquer navegador de internet em https://home.shelly.cloud/. Os dispositivos Shelly® podem ser acedidos, controlados e monitorizados remotamente a partir de qualquer lugar onde o Utilizador tenha conectividade à internet, desde que os dispositivos estejam conectados a um router Wi-Fi e à Internet. Os dispositivos Shelly® têm uma Interface Web incorporada acessível em http://192.168.33.1 na rede Wi-Fi, criada pelo dispositivo no modo Access Point, ou no endereço URL do dispositivo na rede Wi-Fi à qual está conectado. A Interface Web incorporada pode ser usada para monitorizar e controlar o dispositivo, bem como ajustar as suas configurações.
Os dispositivos Shelly® podem comunicar diretamente com outros dispositivos Wi-Fi através do protocolo HTTP. Uma API é fornecida pela Allterco Robotics EOOD. Para mais informações, visite: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Os dispositivos Shelly® são entregues com firmware instalado de fábrica. Se forem necessárias atualizações de firmware para manter os dispositivos em conformidade, incluindo atualizações de segurança, a Allterco Robotics EOOD fornecerá as atualizações gratuitamente através da Interface Web incorporada do dispositivo ou da Aplicação Móvel Shelly, onde as informações sobre a versão atual do firmware estão disponíveis. A escolha de instalar ou não as atualizações de firmware do Dispositivo é da exclusiva responsabilidade do Utilizador. A Allterco Robotics EOOD não será responsável por qualquer falta de conformidade do Dispositivo causada pelo não cumprimento pelo Utilizador da instalação das atualizações fornecidas em tempo útil.
A linha Shelly® Plus oferece produtos PM capazes de medição de potência precisa em tempo real.
Controle a sua casa com a sua voz
Os dispositivos Shelly® são compatíveis com as funcionalidades suportadas pelo Amazon Alexa e Google Home. Consulte o nosso guia passo a passo em: https://shelly.cloud/support/compatibility/.
Esquemas

Figuras 1-9
Legenda
Terminais do dispositivo:
- O1: Terminal de saída do circuito de carga 1
- O2: Terminal de saída do circuito de carga 2
- S1: Terminal de entrada do interruptor (controlando O1)
- S2: Terminal de entrada do interruptor (controlando O2)
- L: Terminais de fase (110-240 VAC)
- N: Terminal neutro
: Terminal positivo de 24 VDC
: Terminal negativo de 24 VDC
Cabos
- N: Cabo neutro
- L: Cabo de fase (110-240 VAC)
- +: Cabo positivo de 24 VDC
- -: Cabo negativo de 24 VDC
Instruções de Instalação

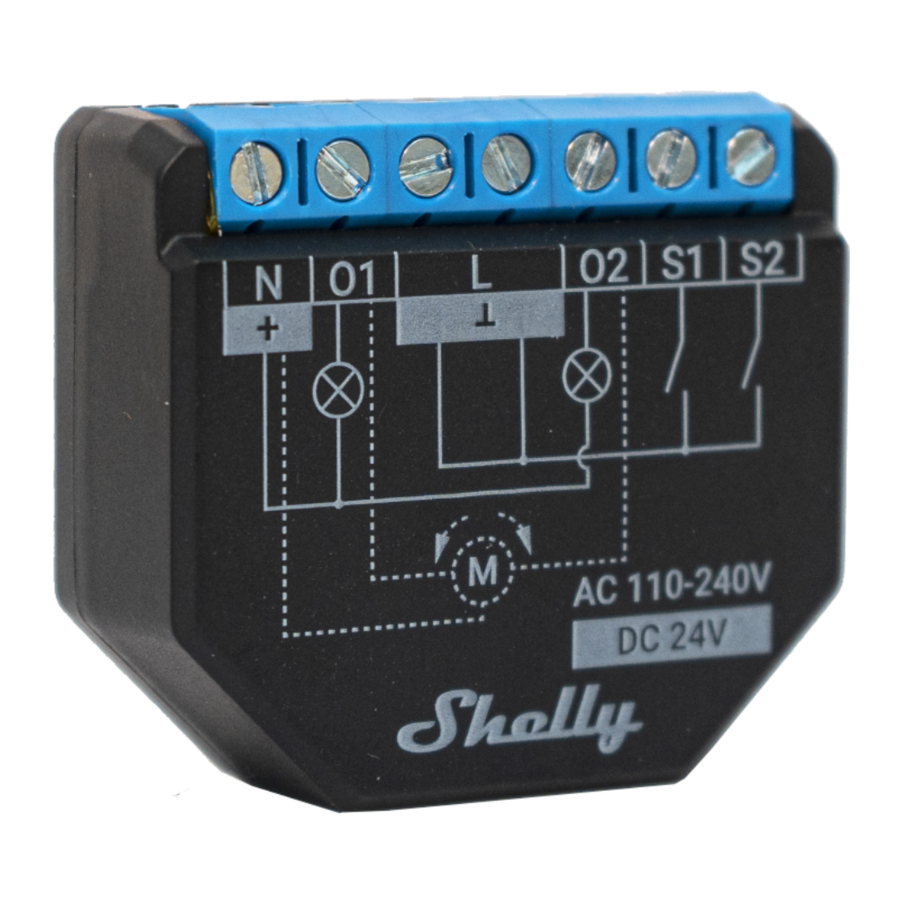

O Shelly® Plus 2PM (o Dispositivo) pode controlar 2 circuitos elétricos, incluindo um motor AC bidirecional. Cada circuito pode ser carregado até 10 A (16 A no total para ambos os circuitos) e o seu consumo de energia pode ser medido individualmente (apenas AC). Pode ser adaptado numa consola de parede padrão, atrás de tomadas e interruptores de luz ou outros locais com espaço limitado.
Perigo de eletrocussão. A montagem/instalação do Dispositivo na rede elétrica tem de ser realizada com precaução, por um eletricista qualificado.
Perigo de eletrocussão. Qualquer alteração nas ligações tem de ser feita após garantir que não há tensão presente nos terminais do Dispositivo.
Use o Dispositivo apenas com uma rede elétrica e aparelhos que cumpram todos os regulamentos aplicáveis. Um curto-circuito na rede elétrica ou em qualquer aparelho conectado ao Dispositivo pode danificar o Dispositivo.
Não conecte o Dispositivo a aparelhos que excedam a carga máxima indicada!
Conecte o Dispositivo apenas da forma mostrada nestas instruções. Qualquer outro método pode causar danos e/ou ferimentos.
Não instale o dispositivo num local onde seja possível molhar-se.
RECOMENDAÇÃO
Conecte o Dispositivo usando cabos sólidos de núcleo único com resistência ao calor de isolamento aumentada não inferior a PVC T105°C.
Antes de iniciar a instalação/montagem do Dispositivo, verifique se os disjuntores estão desligados e se não há tensão nos seus terminais. Isto pode ser feito com um medidor de fase ou multímetro. Quando tiver a certeza de que não há tensão, pode prosseguir para a conexão dos cabos
Se quiser usar o Dispositivo como um interruptor de relé para controlar 2 circuitos de carga, conecte o Dispositivo como mostrado na Fig. 1 para circuitos AC e na Fig. 2 para circuitos DC.
Use a mesma fonte de alimentação para os dois circuitos de carga e o Dispositivo.
Para circuitos AC, conecte ambos os terminais L ao cabo de fase e o terminal N ao cabo neutro. Conecte os primeiros circuitos de carga ao terminal O1 e ao cabo neutro. Conecte os segundos circuitos de carga ao terminal O2 e ao cabo neutro. Conecte o primeiro interruptor ao terminal S1 e ao cabo de fase. Conecte o segundo interruptor ao terminal S2 e ao cabo de fase.
Para circuitos DC, conecte ambos os terminais L ao cabo negativo e o terminal N ao cabo positivo. Conecte os primeiros circuitos de carga ao terminal O1 e ao cabo positivo. Conecte os segundos circuitos de carga ao terminal O2 e ao cabo positivo. Conecte o primeiro interruptor ao terminal S1 e ao cabo negativo. Conecte o segundo interruptor ao terminal S2 e ao cabo negativo.
RECOMENDAÇÃO: Para aparelhos indutivos que causam picos de tensão durante a comutação on/off, como motores elétricos, ventiladores, aspiradores e similares, o snubber RC (0,1µF / 100Ω / 1/2W / 600V AC) deve ser conectado em paralelo ao aparelho.
O snubber RC pode ser adquirido em https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Como controlador de cobertura, o Shelly® Plus 2PM pode funcionar em 3 modos: desanexado, entrada única ou entrada dupla.
No modo desanexado, o Dispositivo pode ser controlado apenas através da sua WebUI e da App. Mesmo que botões ou interruptores estejam conectados ao Dispositivo, não será permitido que controlem a rotação do motor no modo desanexado.
Se quiser usar o Dispositivo no modo desanexado, conecte o dispositivo como mostrado na Fig. 3: Conecte ambos os terminais L ao cabo de fase e o terminal N ao cabo neutro. Conecte o terminal/cabo comum do motor ao cabo neutro. Conecte os terminais/cabos de direção do motor aos terminais O1 e O2.*
Se quiser usar o Dispositivo no modo de entrada única, conecte o dispositivo como mostrado na Fig. 4 para uma entrada de botão ou Fig. 5 para uma entrada de interruptor. Conecte ambos os terminais L ao cabo de fase e o terminal N ao cabo neutro. Conecte o terminal/cabo comum do motor ao cabo neutro. Conecte os terminais/cabos de direção do motor aos terminais O1 e O2.*
Conecte o botão ou o interruptor ao terminal S1 ou S2 e ao cabo de fase.
Se a entrada estiver configurada como um botão nas configurações do Dispositivo, cada pressão do botão alterna entre abrir, parar, fechar, parar...
Se a entrada estiver configurada como um interruptor, cada alternância do interruptor alterna entre abrir, parar, fechar, parar...
No modo de entrada única, o Shelly® Plus 2PM fornece funcionalidade de interruptor de segurança. Para utilizá-lo, conecte o dispositivo como mostrado na Fig. 6 para uma entrada de botão ou Fig. 7 para uma entrada de interruptor. Conecte ambos os terminais L ao cabo de fase e o terminal N ao cabo neutro. Conecte o terminal/cabo comum do motor ao cabo neutro. Conecte os terminais/cabos de direção do motor aos terminais O1 e O2.*
Conecte o botão ou interruptor de controlo ao terminal S1 e ao cabo de fase. Conecte o interruptor de segurança ao terminal S2 e ao cabo de fase.

Referências
Descarregar manual
Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Descarregar Shelly 2PM - Manual do Interruptor de Relé Wi-Fi de 2 Circuitos com Medição de Potência
