Shelly 2PM - 2 Circuit Wi-Fi Relais Schakelaar Met Vermogensmeting Handleiding

Inhoud

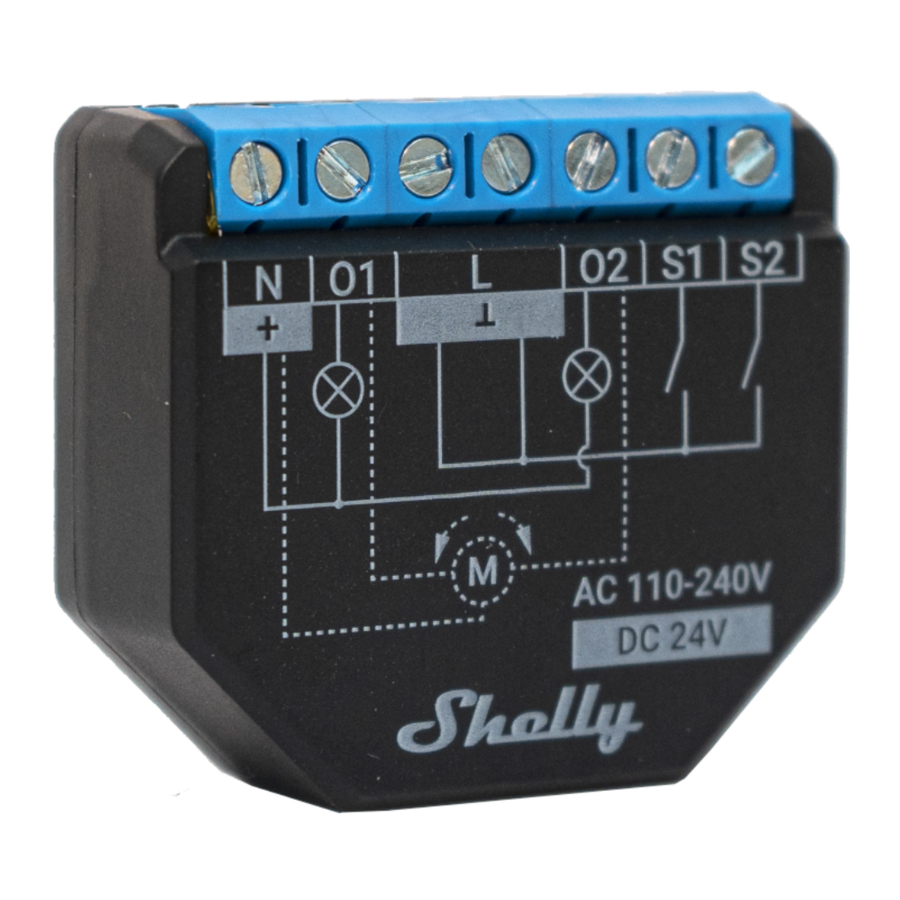

Shelly 2PM

Lees voor gebruik

Dit document bevat belangrijke technische- en veiligheidsinformatie over het apparaat, het veilige gebruik en de installatie.

Voorzichtigheid
Lees deze handleiding en alle andere documenten die bij het apparaat zitten zorgvuldig en volledig door voordat u met de installatie begint. Het niet opvolgen van de installatieprocedures kan leiden tot storingen, gevaar voor uw gezondheid en leven, schending van de wet of weigering van wettelijke en/of commerciële garantie (indien van toepassing). Allterco Robotics EOOD is niet verantwoordelijk voor verlies of schade in geval van onjuiste installatie of im- correcte werking van dit apparaat als gevolg van het niet opvolgen van de gebruiker- en veiligheidsinstructies in deze handleiding.

Productintroductie

Shelly® is een lijn van innovatieve, door microprocessors beheerde apparaten die afstandsbediening van elektrische apparaten mogelijk maken via een mobiele telefoon, tablet, pc of domoticasysteem. Shelly®-apparaten kunnen zelfstandig werken in een lokaal Wi-Fi-netwerk of ze kunnen ook worden bediend via cloud domotica-services. Shelly Cloud is zo'n service die toegankelijk is via een Android- of iOS-mobiele applicatie, of met een internetbrowser op https://home.shelly.cloud/. Shelly®-apparaten kunnen op afstand worden benaderd, bediend en bewaakt vanaf elke plaats waar de gebruiker internettoegang heeft, zolang de apparaten zijn verbonden met een Wi-Fi-router en het internet. Shelly®-apparaten hebben een ingebouwde webinterface die toegankelijk is op http://192.168.33.1 in het Wi-Fi-netwerk, gemaakt door het apparaat in Access Point-modus, of op het URL-adres van het apparaat in het Wi-Fi-netwerk waarmee het is verbonden. De ingebouwde webinterface kan worden gebruikt om het apparaat te bewaken en te bedienen, evenals om de instellingen aan te passen.

Shelly®-apparaten kunnen rechtstreeks communiceren met andere Wi-Fi-apparaten via het HTTP-protocol. Een API wordt geleverd door Allter- co Robotics EOOD. Ga voor meer informatie naar: https://shelly-api-docs.shelly.cloud/#shelly-family-overview. Shelly®-apparaten worden geleverd met in de fabriek geïnstalleerde firmware. Als firmware-updates nodig zijn om de apparaten conform te houden, inclusief beveiligingsupdates, zal Allterco Robotics EOOD de updates gratis verstrekken via de ingebouwde webinterface van het apparaat of de Shelly Mobile Application, waar de informatie over de huidige firmwareversie beschikbaar is. De keuze om de firmware-updates van het apparaat al dan niet te installeren is uitsluitend de verantwoordelijkheid van de gebruiker. Allterco Robotics EOOD is niet aansprakelijk voor enig gebrek aan conformiteit van het apparaat veroorzaakt door het niet tijdig installeren van de verstrekte updates door de gebruiker.

De Shelly® Plus-lijn biedt PM-producten die in staat zijn tot real-time precieze vermogensmeting.

Beheer uw huis met uw stem

Shelly®-apparaten zijn compatibel met Amazon Alexa en Google Home ondersteunde functionaliteiten. Zie onze stapsgewijze handleiding op: https://shelly.cloud/support/compatibility/.

Schema's

Schema's - Figuren 1-9
Figuren 1-9

Legenda

Apparaat aansluitingen:

  • O1: Uitgangsklem belasting circuit 1
  • O2: Uitgangsklem belasting circuit 2
  • S1: Ingangsklem schakelaar (besturing O1)
  • S2: Ingangsklem schakelaar (besturing O2)
  • L: Fase (110-240 VAC) klemmen
  • N: Nulklem
  • : 24 VDC positieve klem
  • : 24 VDC negatieve klem

Kabels

  • N: Nulkabel
  • L: Fase kabel (110-240 VAC)
  • +: 24 VDC positieve kabel
  • -: 24 VDC negatieve kabel

Installatie-instructies

Shelly® Plus 2PM (het Apparaat) kan 2 elektrische circuits aansturen, inclusief een bi-directionele AC-motor. Elk circuit kan worden belast tot 10 A (16 A totaal voor beide circuits) en het stroomverbruik kan individueel worden gemeten (alleen AC). Het kan achteraf worden ingebouwd in een standaard inbouwdoos, achter stopcontacten en lichtschakelaars of andere plaatsen met beperkte ruimte.
Voorzichtigheid
Gevaar voor elektrocutie. Montage/installatie van het Apparaat op het elektriciteitsnet moet voorzichtig worden uitgevoerd door een gekwalificeerde elektricien.
Voorzichtigheid
Gevaar voor elektrocutie. Elke wijziging in de aansluitingen moet worden uitgevoerd nadat is vastgesteld dat er geen spanning aanwezig is op de Apparaat klemmen.
Voorzichtigheid
Gebruik het apparaat alleen met een elektriciteitsnet en apparaten die voldoen aan alle toepasselijke voorschriften. Een kortsluiting in het elektriciteitsnet of een apparaat dat op het apparaat is aangesloten kan het apparaat beschadigen.
Voorzichtigheid
Sluit het apparaat niet aan op apparaten die de gegeven maximale belasting overschrijden!
Voorzichtigheid
Sluit het apparaat alleen aan op de manier die wordt weergegeven in deze instructies. Elke andere methode kan schade en/of letsel veroorzaken.
Voorzichtigheid
Installeer het apparaat niet op een plaats die mogelijker wijs nat kan worden.
waarschuwing AANBEVELING
Sluit het apparaat aan met behulp van massieve eenaderige kabels met verhoogde isolatie warmtebestendigheid niet minder dan PVC T105°C.
Voordat u begint met het installeren/monteren van het apparaat, controleert u of de stroomonderbrekers zijn uitgeschakeld en er geen spanning op hun klemmen staat. Dit kan worden gedaan met een fasemeter of multimeter. Wanneer u zeker weet dat er geen spanning is, kunt u doorgaan met het aansluiten van de kabels
Als u het apparaat wilt gebruiken als een relaisschakelaar om 2 belastingscircuits te besturen, sluit u het apparaat aan zoals weergegeven in Fig. 1 voor AC-circuits en in Fig. 2 voor DC-circuits.
Voorzichtigheid
Gebruik dezelfde voeding voor de twee belastings circuits en het Apparaat.
Voor AC-circuits sluit u beide L-klemmen aan op de fasekabel en de N-klem op de nulkabel. Sluit de eerste belastingscircuits aan op de O1-klem en de nulkabel. Sluit de tweede belastingscircuits aan op de O2-klem en de nulkabel. Sluit de eerste schakelaar aan op de S1-klem en de fasekabel. Sluit de tweede schakelaar aan op de S2-klem en de fasekabel.
Voor DC-circuits sluit u beide L-klemmen aan op de negatieve kabel en de N-klem op de positieve kabel. Sluit de eerste belastingscircuits aan op de O1-klem en de positieve kabel. Sluit de tweede belastingscircuits aan op de O2-klem en de positieve kabel. Sluit de eerste schakelaar aan op de S1-klem en de negatieve kabel. Sluit de tweede schakelaar aan op de S2-klem en de negatieve kabel.
waarschuwing AANBEVELING: Voor inductieve apparaten die spanningspieken veroorzaken tijdens het in- en uitschakelen, zoals elektrische motoren, ventilatoren, stofzuigers en dergelijke, moet een RC-snubber (0,1µF / 100Ω / 1/2W / 600V AC) parallel aan het apparaat worden aangesloten.
De RC-snubber kan worden aangeschaft op https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation Als afdekcontroller kan Shelly® Plus 2PM in 3 modi werken: losgekoppeld, enkele ingang of dubbele ingang.
In de losgekoppelde modus kan het apparaat alleen worden bediend via de WebUI en de app. Zelfs als knoppen of schakelaars op het apparaat zijn aangesloten, mogen ze de motorrotatie in de losgekoppelde modus niet regelen.
Als u het apparaat in de losgekoppelde modus wilt gebruiken, sluit u het apparaat aan zoals weergegeven in Fig. 3: Sluit beide L-klemmen aan op de fasekabel en de N-klem op de nulkabel. Sluit de gemeenschappelijke motorklem/kabel aan op de nulkabel. Sluit de motordraadrichtingklemmen/-kabels aan op de O1- en O2-klemmen.*
Als u het apparaat in de modus met één ingang wilt gebruiken, sluit u het apparaat aan zoals weergegeven in Fig. 4 voor een knopingang of Fig. 5 voor een schakelaaringang. Sluit beide L-klemmen aan op de fasekabel en de N-klem op de nulkabel. Sluit de gemeenschappelijke motorklem/kabel aan op de nulkabel. Sluit de motordraadrichtingklemmen/-kabels aan op de O1- en O2-klemmen.*
Sluit de knop of de schakelaar aan op de S1- of de S2-klem en de fasekabel.
Als de ingang is geconfigureerd als een knop in de apparaatinstellingen, doorloopt elke druk op de knop open, stop, sluit, stop...
Als de ingang is geconfigureerd als een schakelaar, doorloopt elke schakelaar open, stop, sluit, stop...
In de modus met één ingang biedt Shelly® Plus 2PM een veiligheidsschakelaarfunctionaliteit. Om deze te gebruiken, sluit u het apparaat aan zoals weergegeven in Fig. 6 voor een knopingang of Fig. 7 voor een schakelaaringang. Sluit beide L-klemmen aan op de fasekabel en de N-klem op de nulkabel. Sluit de gemeenschappelijke motorklem/kabel aan op de nulkabel. Sluit de motordraadrichtingklemmen/-kabels aan op de O1- en O2-klemmen.*
Sluit de bedieningsknop of -schakelaar aan op de S1-klem en de fasekabel. Sluit de veiligheidsschakelaar aan op de S2-klem en de fasekabel.
