Shelly 1PM - Intelligens WiFi relé – Gyors útmutató

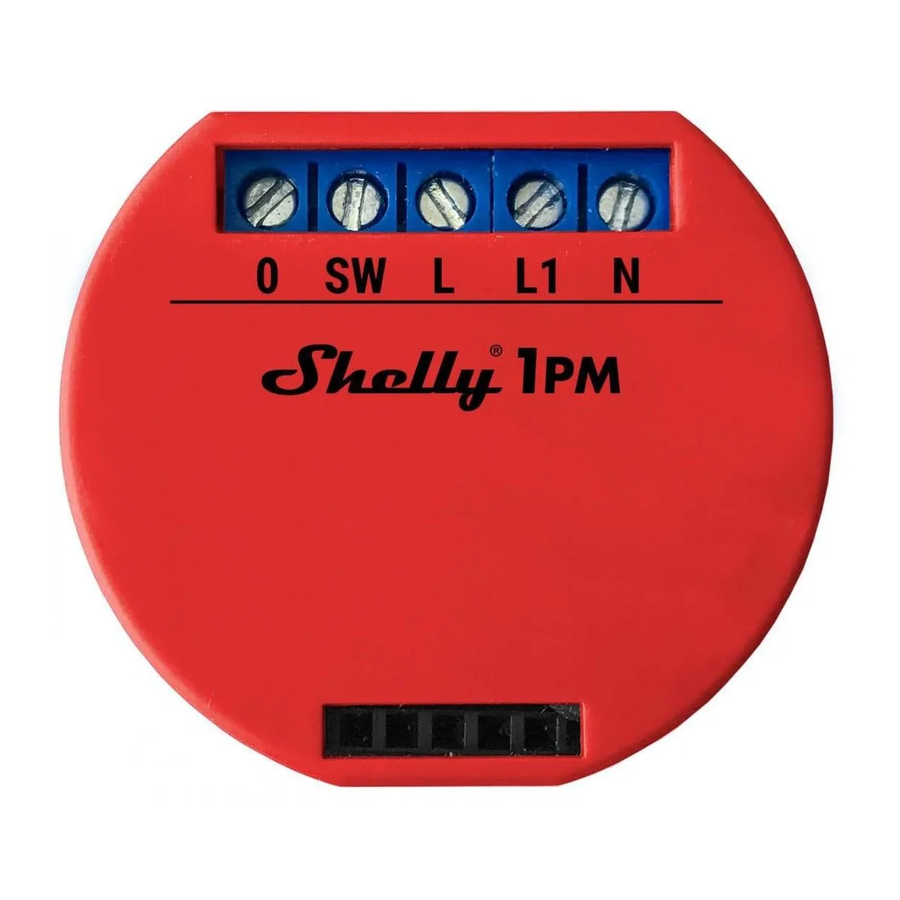

Áttekintés

Tápellátás: 110-240V AC

Tápellátás: 24-60V DC

Jelmagyarázat

• N - Nulla bemenet (Nulla)/( + )
• L - Fázis bemenet (110-240V)/( - )
• L1 - Fázis bemenet a relé tápellátásához
• SW - Kapcsoló (bemenet) az O vezérléséhez
• O - Kimenet

A Shelly 1PM WiFi relé kapcsolóval egy elektromos áramkör vezérelhető 3,5 kW-ig. Úgy tervezték, hogy egy szabványos fali konzolba, a konnektorok és a villanykapcsolók mögé vagy más, korlátozott helyű helyekre szereljék. A Shelly önálló eszközként vagy egy másik otthonautomatizálási vezérlő tartozékaként is működhet.

• A vezérlés célja: Működtetés
• A vezérlés felépítése: Függetlenül szerelt
• 1.B típusú művelet
• Szennyezési fok 2
• Impulzusfeszültség: 4000 V
• A megfelelő csatlakozó csatlakozásának jelzése

Specifikáció

• Tápellátás - 110-240V ±10% 50/60Hz AC, 24-60V DC
• Maximális terhelés - 16A/240V
• Megfelel az EU szabványoknak - RE irányelv 2014/53/EU, LVD 2014/35/EU, EMC 2004/108/WE, RoHS2 2011/65/UE
• Üzemi hőmérséklet - – 40°C-tól 40°C-ig
• Rádiójel teljesítmény - 1mW
• Rádió protokoll - WiFi 802.11 b/g/n
• Frekvencia - 2412 - 2472 МHz;
• Működési tartomány (a helyi szerkezettől függően) - kültéren akár 50 m, beltéren akár 30 m
• Méretek (Ma x Sz x Ho) - 41x36x17 mm
• Elektromos fogyasztás - <1W

Műszaki információk

• Vezérlés WiFi-n keresztül mobiltelefonról, PC-ről, automatizálási rendszerről vagy bármely más, HTTP és/vagy UDP protokollt támogató eszközről.
• Mikroprocesszoros vezérlés.
• Vezérelt elemek: 1 elektromos áramkör/készülék.
• Vezérlő elemek: 1 relé.
• A Shelly vezérelhető külső gombbal/kapcsolóval.
• A Shelly képes figyelni az energiafogyasztást és elmenteni azt ingyenesen a felhőnkben, akár 1 éves előzményekkel.

Áramütés veszélye. Az eszköz elektromos hálózatra történő felszerelését óvatosan kell elvégezni.

Ne engedje, hogy gyerekek játsszanak az eszközhöz csatlakoztatott gombbal/kapcsolóval. Tartsa távol a Shelly távirányítására szolgáló eszközöket (mobiltelefonok, táblagépek, PC-k) gyermekektől.

Bevezetés a Shelly-be

A Shelly^® innovatív eszközök családja, amelyek lehetővé teszik az elektromos készülékek távoli vezérlését mobiltelefonon, PC-n vagy otthonautomatizálási rendszeren keresztül. A Shelly^® WiFi-t használ a vezérléshez csatlakoztatott eszközökhöz való csatlakozáshoz. Ezek lehetnek ugyanabban a WiFi hálózatban, vagy használhatnak távoli hozzáférést (az interneten keresztül). A Shelly^® önállóan is működhet, anélkül, hogy egy otthonautomatizálási vezérlő kezelné, a helyi WiFi hálózatban, valamint egy felhőszolgáltatáson keresztül, bárhonnan, ahol a felhasználó internet-hozzáféréssel rendelkezik.

A Shelly^® integrált webszerverrel rendelkezik, amelyen keresztül a felhasználó beállíthatja, vezérelheti és felügyelheti az eszközt. A Shelly^® két WiFi móddal rendelkezik - hozzáférési pont (AP) és kliens mód (CM). A kliens módban való működéshez egy WiFi routernek az eszköz hatótávolságán belül kell lennie. A Shelly^® eszközök közvetlenül kommunikálhatnak más WiFi eszközökkel HTTP protokollon keresztül.

Az API-t a gyártó biztosíthatja. A Shelly^® eszközök felügyelhetők és vezérelhetők akkor is, ha a felhasználó a helyi WiFi hálózat hatótávolságán kívül van, amennyiben a WiFi router csatlakozik az internethez. Használható a felhő funkció, amely az eszköz webszerverén vagy a Shelly Cloud mobilalkalmazás beállításain keresztül aktiválható.

A felhasználó regisztrálhat és hozzáférhet a Shelly Cloudhoz Android vagy iOS mobilalkalmazásokkal, vagy bármilyen internetböngészővel és a következő weboldalon: https://my.shelly.cloud/

Telepítési útmutató

Áramütés veszélye. Az eszköz felszerelését/telepítését szakképzett személynek (villanyszerelőnek) kell elvégeznie.

Áramütés veszélye. Még ha az eszköz ki van kapcsolva is, lehetséges, hogy feszültség van a kapcsain. A kapcsok csatlakoztatásának minden változtatását azután kell elvégezni, hogy megbizonyosodott arról, hogy minden helyi áramellátás ki van kapcsolva/leválasztva.

Ne csatlakoztassa az eszközt a megadott maximális terhelést meghaladó készülékekhez!

Csatlakoztassa az eszközt csak a jelen útmutatóban bemutatott módon. Bármely más módszer károsodást és/vagy sérülést okozhat.

A telepítés megkezdése előtt kérjük, figyelmesen és teljes egészében olvassa el a mellékelt dokumentációt. Az ajánlott eljárások be nem tartása meghibásodáshoz, életveszélyhez vagy a törvény megsértéséhez vezethet. Az Allterco Robotics nem vállal felelősséget semmilyen veszteségért vagy kárért az eszköz helytelen telepítése vagy üzemeltetése esetén.

Az eszközt csak olyan elektromos hálózattal és készülékekkel használja, amelyek megfelelnek az összes vonatkozó előírásnak. Az elektromos hálózatban vagy az eszközhöz csatlakoztatott bármely készülékben bekövetkező rövidzárlat károsíthatja az eszközt.

AJÁNLÁS!
Az eszköz csak akkor csatlakoztatható és vezérelhet elektromos áramköröket és készülékeket, ha azok megfelelnek a vonatkozó szabványoknak és biztonsági előírásoknak.

AJÁNLÁS!
Az eszköz tömör, egyeres kábelekkel csatlakoztatható, amelyek fokozott hőállósággal rendelkeznek, és a szigetelésük nem kevesebb, mint PVC T105°C.

Megfelelőségi nyilatkozat

Ezennel az Allterco Robotics EOOD kijelenti, hogy a Shelly 1PM típusú rádióberendezés megfelel a 2014/53/EU, 2014/35/EU, 2004/108/WE, 2011/65/UE irányelveknek. Az EU megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Gyártó: Allterco Robotics EOOD
Cím: Sofia, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Web: http://www.shelly.cloud

A kapcsolattartási adatok változásait a gyártó közzéteszi az eszköz hivatalos weboldalán: http://www.shelly.cloud

A felhasználó köteles tájékozódni a jótállási feltételek bármilyen módosításáról, mielőtt a gyártóval szemben érvényesítené jogait.

A She^® és a Shelly^® védjegyekhez, valamint az ezzel az eszközzel kapcsolatos egyéb szellemi tulajdonjogokhoz fűződő minden jog az Allterco Robotics EOOD tulajdonát képezi.
