Shelly Plus 1PM - WiFi Relé és teljesítménymérési kézikönyv

Tartalom

1 Bevezetés a Shelly-be
2 Jelmagyarázat
3 Telepítési útmutató
4 Specifikáció
5 Műszaki információk
6 KEZDETI BEÉPÍTÉS
7 Megfelelőségi nyilatkozat
8 Hivatkozások
9 Kézikönyv letöltése
10 Más nyelveken

Ez a dokumentum fontos műszaki és biztonsági információkat tartalmaz az eszközről, annak biztonságos használatáról és telepítéséről. A telepítés megkezdése előtt kérjük, figyelmesen és teljes egészében olvassa el ezt az útmutatót és az eszközhöz mellékelt egyéb dokumentumokat. A telepítési eljárások be nem tartása az eszköz meghibásodásához, az Ön egészségének és életének veszélyeztetéséhez, a törvény megsértéséhez, illetve a jogi és/vagy kereskedelmi garancia (ha van ilyen) elutasításához vezethet. Az Allterco Robotics nem vállal felelősséget semmilyen veszteségért vagy kárért, ha az eszköz helytelen telepítése vagy nem megfelelő működése az útmutatóban található felhasználói és biztonsági utasítások be nem tartásából ered.

Bevezetés a Shelly-be

A Shelly® egy innovatív eszközcsalád, amely lehetővé teszi elektromos készülékek távoli vezérlését mobiltelefonon, táblagépen, PC-n vagy otthonautomatizálási rendszeren keresztül. A Shelly® önállóan is működhet a helyi WiFi hálózaton, anélkül, hogy otthonautomatizálási vezérlő kezelné, vagy működhet felhőalapú otthonautomatizálási szolgáltatásokon keresztül is. A Shelly® eszközök távolról is elérhetők, vezérelhetők és felügyelhetők bárhonnan, ahol a felhasználó internetkapcsolattal rendelkezik, amennyiben az eszközök csatlakoznak egy WiFi routerhez és az internethez. A Shelly® integrált webszerverrel rendelkezik, amelyen keresztül a felhasználó beállíthatja, vezérelheti és felügyelheti az eszközt. A felhő funkció használható, ha az aktiválva van az eszköz webszerverén vagy a Shelly Cloud mobilalkalmazás beállításaiban. A felhasználó regisztrálhat és hozzáférhet a Shelly Cloudhoz Android vagy iOS mobilalkalmazással, vagy bármilyen internetböngészővel a https://my.shelly.cloud/ címen.

A Shelly® eszközök két WiFi móddal rendelkeznek - Access Point (AP) (hozzáférési pont) és Client mode (CM) (kliens mód). A kliens módban való működéshez egy WiFi routernek az eszköz hatótávolságán belül kell lennie. Az eszközök közvetlenül kommunikálhatnak más WiFi eszközökkel HTTP protokollon keresztül. Az API-t a gyártó biztosíthatja.

A telepítés megkezdése előtt kérjük, figyelmesen és teljes egészében olvassa el a mellékelt dokumentációt. A javasolt eljárások be nem tartása az eszköz meghibásodásához, az Ön életének veszélyeztetéséhez vagy a törvény megsértéséhez vezethet. Az Allterco Robotics nem vállal felelősséget semmilyen veszteségért vagy kárért, ha az eszköz helytelen telepítése vagy működése miatt következik be.

Jelmagyarázat

N - Nulla bemenet (nulla)
L - Fázis bemenet (110-240V)
O - Kimenet
SW - Kapcsoló (bemenet) vezérli az O-t

Telepítési útmutató

Áramütés veszélye. Az eszköz szerelését/telepítését szakképzett személynek (villanyszerelőnek) kell elvégeznie.

Ne csatlakoztassa az eszközt a megadott maximális terhelést meghaladó készülékekhez!

Csatlakoztassa az eszközt csak a jelen útmutatóban bemutatott módon. Bármely más módszer károsodást és/vagy sérülést okozhat.

Az eszközt csak olyan elektromos hálózattal és készülékekkel használja, amelyek megfelelnek az összes vonatkozó előírásnak. Az elektromos hálózatban vagy az eszközhöz csatlakoztatott bármely készülékben bekövetkező rövidzárlat károsíthatja az eszközt.

Az eszköz csak akkor csatlakoztatható és vezérelhet elektromos áramköröket és készülékeket, ha azok megfelelnek a vonatkozó szabványoknak és biztonsági előírásoknak.

Az eszköz tömör, egyeres kábelekkel csatlakoztatható, amelyek szigetelésének hőállósága nem kevesebb, mint PVC T105°C.

Az eszköz telepítése/szerelése előtt győződjön meg arról, hogy a hálózat ki van kapcsolva (a megszakítók le vannak kapcsolva). Csatlakoztassa a relét az elektromos hálózathoz, és szerelje be a kapcsoló/aljzat mögötti konzolba a kívánt célnak megfelelő séma szerint: Csatlakoztatás az elektromos hálózathoz 110-240V AC tápegységgel (1. ábra) vagy 24-240V DC* Csatlakoztatás az elektromos hálózathoz (2. ábra).
* teljesítménymérés nélkül

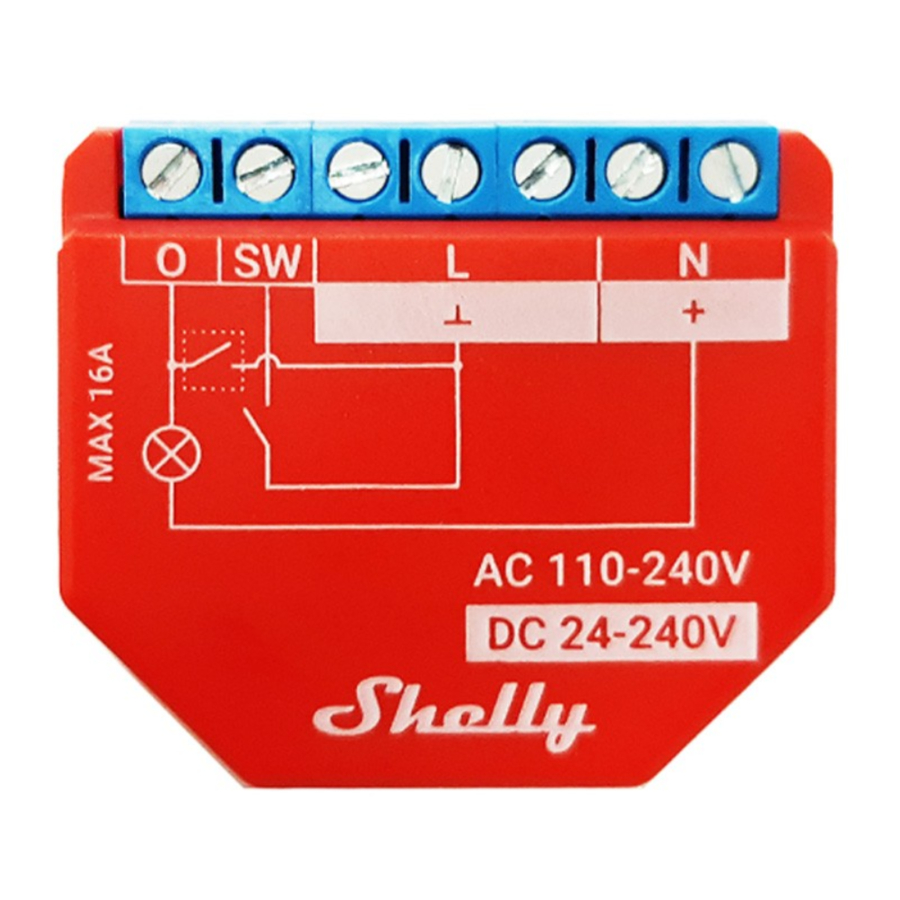

A Shelly® Plus 1PM WiFi relé kapcsoló 1 elektromos áramkört vezérelhet 3,5 kW-ig. Úgy tervezték, hogy szabványos fali konzolba szereljék, az aljzatok és a villanykapcsolók mögé, vagy más korlátozott helyre. A Shelly önálló eszközként vagy egy másik otthonautomatizálási vezérlő tartozékaként is működhet.

Induktív készülékekhez, amelyek feszültségcsúcsokat okoznak bekapcsoláskor: elektromos motorok, például ventilátorok, porszívók és hasonlók, RC snubber (0,1µF / 100Ω / 1/2W / 600V AC) csatlakoztatása szükséges az áramkör kimenete és nullája közé. Indítás előtt ellenőrizze, hogy a megszakítók ki vannak-e kapcsolva, és nincs-e feszültség a kapcsokon. Ez fázismérővel vagy multiméterrel elvégezhető. Ha biztos benne, hogy nincs feszültség, elkezdheti a kábelek bekötését az 1. ábra szerint. Szereljen be egy vezetéket az "O"-ból a terheléshez, majd a terhelésből a nullához. Szereljen be egy vezetéket a biztosítéktól az "L"-hez is.

Csatlakoztassa a nullát az eszközhöz. Az utolsó lépés egy kábel telepítése a kapcsolótól az SW terminálhoz.

További információkért látogasson el a következő oldalra: http://shelly-api-docs.shelly.cloud/#shelly-family-overview vagy lépjen kapcsolatba velünk a következő címen: developers@shelly.cloud

Specifikáció

Maximális terhelés: 16A/240V
Üzemi hőmérséklet: 0°C-tól 40°C-ig
Rádiójel teljesítménye: 1mW
Rádió protokoll: WiFi 802.11 b/g/n
Frekvencia: 2412-2472 МHz; (Max. 2483.5MHz)
Működési tartomány (a helyi építkezéstől függően): - akár 50 m kültéren, akár 30 m beltéren
Méretek (MaxSzxH): 41x36x17 mm
Elektromos fogyasztás: < 1 W
Szerelés: Fali doboz
Wi-Fi: IGEN
Bluetooth: v4.2
Alap/EDR: IGEN
Bluetooth moduláció: GFSK, π/4-DQPSK, 8-DPSK
Bluetooth frekvencia TX/RX - 2402 - 2480MHz
Hőmérséklet védelem: IGEN
Scripting (mjs): IGEN
HomeKit támogatás: IGEN
MQTT: IGEN
URL műveletek: 20
Ütemezés: 50
AC tápegység: 110-240 V
DC tápegység: 24-240 V
CPU: ESP32
Flash: 4MB

Műszaki információk

Vezérlés WiFi-n keresztül mobiltelefonról, PC-ről, automatizálási rendszerről vagy bármely más eszközről, amely támogatja a HTTP és/vagy UDP protokollt.
Mikroprocesszoros vezérlés.
Vezérelt elemek: 1 elektromos áramkör/készülék.
Vezérlő elemek: 1 relé.
A Shelly vezérelhető külső gombbal/kapcsolóval.

Áramütés veszélye. Az eszköz elektromos hálózatra történő szerelését óvatosan kell elvégezni.

Ne engedje, hogy gyermekek játsszanak az eszközhöz csatlakoztatott gombbal/kapcsolóval. Tartsa távol a gyermekektől a Shelly távirányítására szolgáló eszközöket (mobiltelefonok, táblagépek, PC-k).

KEZDETI BEÉPÍTÉS

Választhatja, hogy a Shelly-t a Shelly Cloud mobilalkalmazással és a Shelly Cloud szolgáltatással szeretné használni. Az eszköz felhőhöz való csatlakoztatásának és a Shellly alkalmazáson keresztüli vezérlésének módjáról az "App guide" (Alkalmazás útmutató) című részben talál információkat. Megismerkedhet a beágyazott webes felületen keresztüli kezelési és vezérlési utasításokkal is.

Megfelelőségi nyilatkozat

Ezennel az Allterco Robotics EOOD kijelenti, hogy a Shelly Plus 1PM típusú rádióberendezés megfelel a 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU irányelveknek. Az EU megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: https://shelly.cloud/knowledge-base/devices/shelly-plus-1pm/

Gyártó: Allterco Robotics EOOD

Cím: Bulgaria, Sofia, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud Web: http://www.shelly.cloud

A kapcsolattartási adatok változásait a gyártó az eszköz hivatalos weboldalán teszi közzé

http://www.shelly.cloud

A She® és Shelly® védjegyekre, valamint az ezzel az eszközzel kapcsolatos egyéb szellemi tulajdonjogokra vonatkozó minden jog az Allterco Robotics EOOD-t illeti.
