Shelly Plus 1PM - Εγχειρίδιο για WiFi Relay και μέτρηση ισχύος

Αυτό το έγγραφο περιέχει σημαντικές τεχνικές πληροφορίες και πληροφορίες ασφαλείας σχετικά με τη συσκευή και την ασφαλή χρήση και εγκατάστασή της. Πριν ξεκινήσετε την εγκατάσταση, διαβάστε προσεκτικά και πλήρως αυτόν τον οδηγό και οποιαδήποτε άλλα έγγραφα συνοδεύουν τη συσκευή. Η μη τήρηση των διαδικασιών εγκατάστασης μπορεί να οδηγήσει σε δυσλειτουργία, κίνδυνο για την υγεία και τη ζωή σας, παραβίαση του νόμου ή άρνηση νομικής ή/και εμπορικής εγγύησης (εάν υπάρχει). Η Allterco Robotics δεν φέρει καμία ευθύνη για οποιαδήποτε απώλεια ή ζημιά σε περίπτωση εσφαλμένης εγκατάστασης ή ακατάλληλης λειτουργίας αυτής της συσκευής λόγω μη τήρησης των οδηγιών χρήσης και ασφάλειας σε αυτόν τον οδηγό.

Εισαγωγή στο Shelly

Το Shelly® είναι μια σειρά καινοτόμων συσκευών, οι οποίες επιτρέπουν τον απομακρυσμένο έλεγχο ηλεκτρικών συσκευών μέσω κινητού τηλεφώνου, tablet, υπολογιστή ή συστήματος οικιακού αυτοματισμού. Το Shelly® μπορεί να λειτουργήσει αυτόνομα στο τοπικό δίκτυο WiFi, χωρίς να διαχειρίζεται από έναν ελεγκτή οικιακού αυτοματισμού, ή μπορεί επίσης να λειτουργήσει μέσω υπηρεσιών οικιακού αυτοματισμού cloud. Οι συσκευές Shelly® μπορούν να προσπελαστούν, να ελεγχθούν και να παρακολουθηθούν εξ αποστάσεως από οποιοδήποτε μέρος έχει ο χρήστης συνδεσιμότητα στο Διαδίκτυο, εφόσον οι συσκευές είναι συνδεδεμένες σε έναν δρομολογητή WiFi και στο Διαδίκτυο. Το Shelly® διαθέτει έναν ενσωματωμένο διακομιστή web, μέσω του οποίου ο χρήστης μπορεί να προσαρμόσει, να ελέγξει και να παρακολουθήσει τη συσκευή. Η λειτουργία cloud θα μπορούσε να χρησιμοποιηθεί, εάν ενεργοποιηθεί μέσω του διακομιστή web της συσκευής ή των ρυθμίσεων στην εφαρμογή Shelly Cloud για κινητά. Ο χρήστης μπορεί να εγγραφεί και να αποκτήσει πρόσβαση στο Shelly Cloud χρησιμοποιώντας είτε την εφαρμογή Android ή iOS για κινητά, είτε με οποιοδήποτε πρόγραμμα περιήγησης στο Διαδίκτυο στη διεύθυνση https://my.shelly.cloud/

Οι συσκευές Shelly® έχουν δύο λειτουργίες WiFi - Σημείο πρόσβασης (AP) και λειτουργία πελάτη (CM). Για να λειτουργήσει σε λειτουργία πελάτη, ένας δρομολογητής WiFi πρέπει να βρίσκεται εντός της εμβέλειας της συσκευής. Οι συσκευές μπορούν να επικοινωνούν απευθείας με άλλες συσκευές WiFi μέσω πρωτοκόλλου HTTP. Ένα API μπορεί να παρασχεθεί από τον κατασκευαστή.

Πριν ξεκινήσετε την εγκατάσταση, διαβάστε προσεκτικά και πλήρως την συνοδευτική τεκμηρίωση. Η μη τήρηση των συνιστώμενων διαδικασιών μπορεί να οδηγήσει σε δυσλειτουργία, κίνδυνο για τη ζωή σας ή παραβίαση του νόμου. Η Allterco Robotics δεν φέρει καμία ευθύνη για οποιαδήποτε απώλεια ή ζημιά σε περίπτωση εσφαλμένης εγκατάστασης ή λειτουργίας αυτής της συσκευής.

Υπόμνημα

• N - Ουδέτερη είσοδος (Μηδέν)
• L - Είσοδος γραμμής (110-240V)
• O - Έξοδος
• SW - Διακόπτης (είσοδος) που ελέγχει το O

Οδηγίες εγκατάστασης

Κίνδυνος ηλεκτροπληξίας. Η τοποθέτηση/εγκατάσταση της συσκευής πρέπει να γίνει από εξειδικευμένο άτομο (ηλεκτρολόγο).

Μην συνδέετε τη συσκευή σε συσκευές που υπερβαίνουν το μέγιστο επιτρεπόμενο φορτίο!

Συνδέστε τη συσκευή μόνο με τον τρόπο που φαίνεται σε αυτές τις οδηγίες. Οποιαδήποτε άλλη μέθοδος μπορεί να προκαλέσει ζημιά ή/και τραυματισμό.

Χρησιμοποιήστε τη συσκευή μόνο με ένα δίκτυο ηλεκτρικής ενέργειας και συσκευές που συμμορφώνονται με όλους τους ισχύοντες κανονισμούς. Ένα βραχυκύκλωμα στο δίκτυο ηλεκτρικής ενέργειας ή σε οποιαδήποτε συσκευή συνδεδεμένη στη συσκευή μπορεί να προκαλέσει ζημιά στη συσκευή.

Η συσκευή μπορεί να συνδεθεί και να ελέγξει ηλεκτρικά κυκλώματα και συσκευές μόνο εάν συμμορφώνονται με τα αντίστοιχα πρότυπα και κανόνες ασφαλείας.

Η συσκευή μπορεί να συνδεθεί με συμπαγή μονοπύρηνα καλώδια με αυξημένη αντοχή στη θερμότητα στην μόνωση όχι μικρότερη από PVC T105°C.

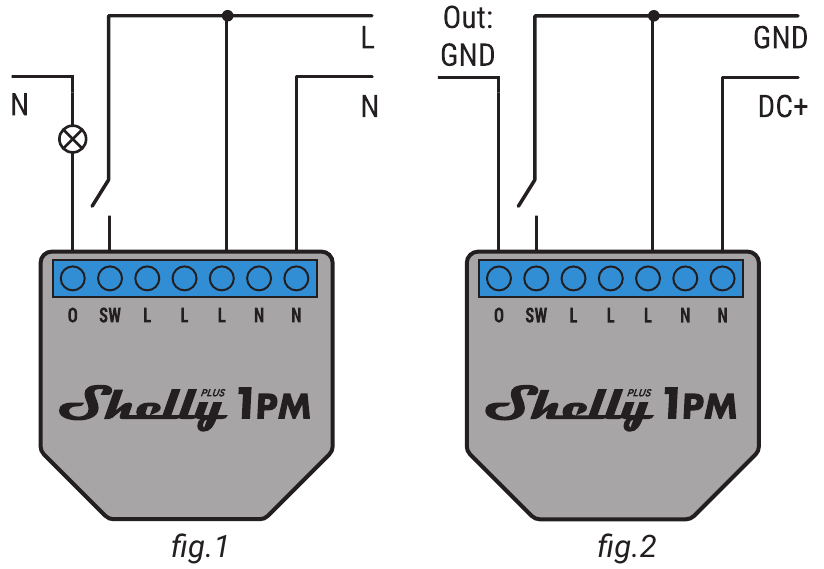

Πριν εγκαταστήσετε/τοποθετήσετε τη συσκευή, βεβαιωθείτε ότι το δίκτυο είναι απενεργοποιημένο (κατεβασμένοι διακόπτες). Συνδέστε το Relay στο δίκτυο ηλεκτρικής ενέργειας και εγκαταστήστε το στην κονσόλα πίσω από τον διακόπτη/πρίζα ακολουθώντας το σχέδιο που ταιριάζει στον επιθυμητό σκοπό: Σύνδεση στο δίκτυο ηλεκτρικής ενέργειας με τροφοδοσία 110-240V AC (εικ. 1) ή 24-240V DC* Σύνδεση στο δίκτυο ηλεκτρικής ενέργειας (εικ.2).
* χωρίς μέτρηση ισχύος

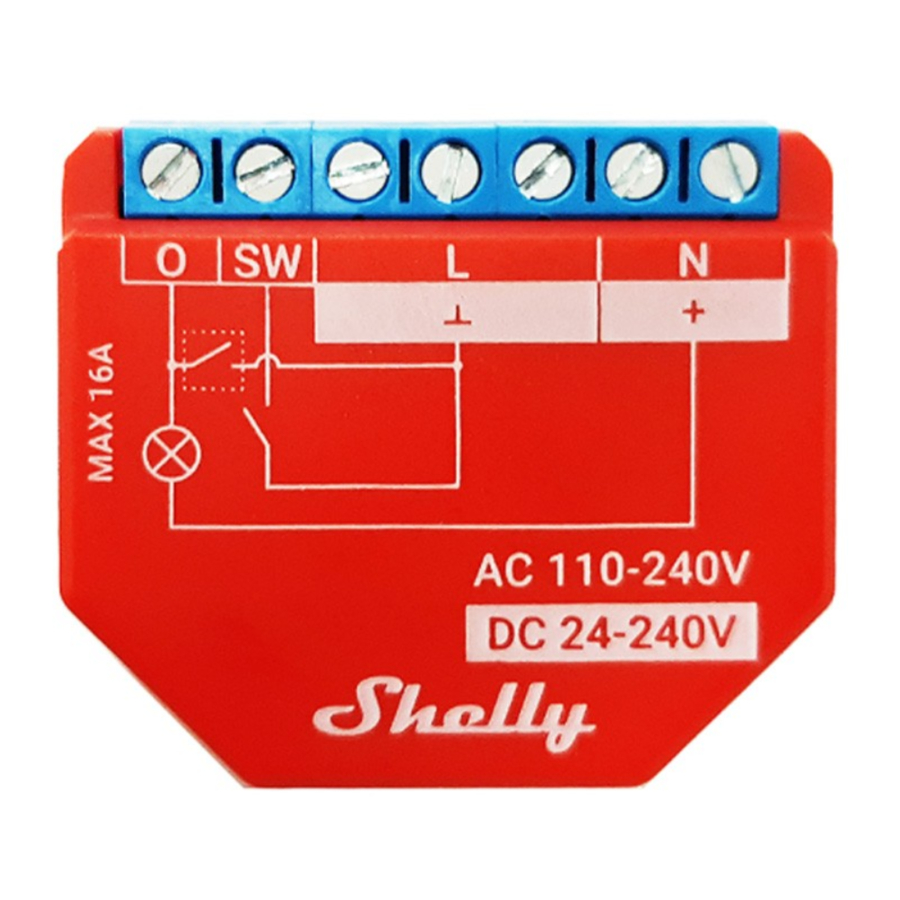

Ο διακόπτης WiFi Relay Shelly® Plus 1PM μπορεί να ελέγξει 1 ηλεκτρικό κύκλωμα έως 3,5 kW. Προορίζεται να τοποθετηθεί σε μια τυπική εντοιχιζόμενη κονσόλα, πίσω από πρίζες και διακόπτες φωτός ή άλλα μέρη με περιορισμένο χώρο. Το Shelly μπορεί να λειτουργήσει ως αυτόνομη συσκευή ή ως αξεσουάρ σε έναν άλλο ελεγκτή οικιακού αυτοματισμού.

Για επαγωγικές συσκευές, αυτές που προκαλούν αιχμές τάσης κατά την ενεργοποίηση: ηλεκτρικοί κινητήρες, όπως ανεμιστήρες, ηλεκτρικές σκούπες και παρόμοιες, ένα RC snubber (0.1µF / 100Ω / 1/2W / 600V AC) θα πρέπει να συνδεθεί μεταξύ της εξόδου και του ουδέτερου του κυκλώματος. Πριν ξεκινήσετε, ελέγξτε ότι οι διακόπτες είναι απενεργοποιημένοι και ότι δεν υπάρχει τάση στους ακροδέκτες τους. Αυτό μπορεί να γίνει με ένα μετρητή φάσης ή ένα πολύμετρο. Όταν είστε σίγουροι ότι δεν υπάρχει τάση, μπορείτε να ξεκινήσετε τη σύνδεση των καλωδίων σύμφωνα με το εικ.1. Εγκαταστήστε ένα καλώδιο από το "O" στο φορτίο και από το φορτίο στο ουδέτερο. Εγκαταστήστε επίσης ένα καλώδιο από την ασφάλεια στο "L".

Συνδέστε τον ουδέτερο στη συσκευή. Το τελευταίο βήμα είναι να εγκαταστήσετε ένα καλώδιο από τον διακόπτη στον ακροδέκτη SW.

Για περισσότερες πληροφορίες, επισκεφθείτε: http://shelly-api-docs.shelly.cloud/#shelly-family-overview ή επικοινωνήστε μαζί μας στη διεύθυνση: developers@shelly.cloud

Προδιαγραφές

• Μέγιστο φορτίο: 16A/240V
• Θερμοκρασία λειτουργίας: 0°C έως 40°C
• Ισχύς ραδιοσήματος: 1mW
• Πρωτόκολλο ραδιοφώνου: WiFi 802.11 b/g/n
• Συχνότητα: 2412-2472 МHz; (Μέγ. 2483.5MHz)
• Εμβέλεια λειτουργίας (ανάλογα με την τοπική κατασκευή): - έως 50 m σε εξωτερικούς χώρους, έως 30 m σε εσωτερικούς χώρους
• Διαστάσεις (ΥxΠxΜ): 41x36x17 mm
• Ηλεκτρική κατανάλωση: < 1 W
• Τοποθέτηση: Κουτί τοίχου
• Wi-Fi: ΝΑΙ
• Bluetooth: v4.2
• Βασικό/EDR: ΝΑΙ
• Διαμόρφωση Bluetooth: GFSK, π/4-DQPSK, 8-DPSK
• Συχνότητα Bluetooth TX/RX - 2402 - 2480MHz
• Προστασία θερμοκρασίας: ΝΑΙ
• Scripting (mjs): ΝΑΙ
• Υποστήριξη HomeKit: ΝΑΙ
• MQTT: ΝΑΙ
• Ενέργειες URL: 20
• Προγραμματισμός: 50
• Τροφοδοσία AC: 110-240 V
• Τροφοδοσία DC: 24-240 V
• CPU: ESP32
• Flash: 4MB

Τεχνικές πληροφορίες

• Έλεγχος μέσω WiFi από κινητό τηλέφωνο, υπολογιστή, αυτοματισμό σύστημα ή οποιαδήποτε άλλη συσκευή που υποστηρίζει πρωτόκολλο HTTP ή/και UDP.
• Διαχείριση μικροεπεξεργαστή.
• Ελεγχόμενα στοιχεία: 1 ηλεκτρικά κυκλώματα/συσκευές.
• Στοιχεία ελέγχου: 1 ρελέ.
• Το Shelly μπορεί να ελεγχθεί από ένα εξωτερικό κουμπί/διακόπτη.

Κίνδυνος ηλεκτροπληξίας. Η τοποθέτηση της συσκευής στο δίκτυο ηλεκτρικής ενέργειας πρέπει να πραγματοποιείται με προσοχή.

Μην επιτρέπετε στα παιδιά να παίζουν με το κουμπί/διακόπτη που είναι συνδεδεμένο στη συσκευή. Κρατήστε τις συσκευές για απομακρυσμένο έλεγχο του Shelly (κινητά τηλέφωνα, tablet, υπολογιστές) μακριά από παιδιά.

ΑΡΧΙΚΗ ΕΝΣΩΜΑΤΩΣΗ

Μπορείτε να επιλέξετε εάν θέλετε να χρησιμοποιήσετε το Shelly με την εφαρμογή Shelly Cloud για κινητά και την υπηρεσία Shelly Cloud. Οδηγίες για το πώς να συνδέσετε τη συσκευή σας στο Cloud και να την ελέγξετε μέσω της εφαρμογής Shellly μπορείτε να βρείτε στον "Οδηγό εφαρμογής". Μπορείτε επίσης να εξοικειωθείτε με τις οδηγίες για Διαχείριση και Έλεγχο μέσω της ενσωματωμένης διεπαφής Web.

Δήλωση συμμόρφωσης

Με το παρόν, η Allterco Robotics EOOD δηλώνει ότι ο ραδιοεξοπλισμός τύπου Shelly Plus 1PM συμμορφώνεται με την Οδηγία 2014/53/ΕΕ, 2014/35/ΕΕ, 2014/30/ΕΕ, 2011/65/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση Διαδικτύου https://shelly.cloud/knowledge-base/devices/shelly-plus-1pm/

Κατασκευαστής: Allterco Robotics EOOD

Διεύθυνση: Βουλγαρία, Σόφια, 1407, 103 Cherni vrah Blvd.

Τηλ.: +359 2 988 7435

E-mail: support@shelly.cloud Web: http://www.shelly.cloud

Οι αλλαγές στα στοιχεία επικοινωνίας δημοσιεύονται από τον κατασκευαστή στην επίσημη ιστοσελίδα της συσκευής

http://www.shelly.cloud

Όλα τα δικαιώματα στα εμπορικά σήματα She® και Shelly® και άλλα δικαιώματα πνευματικής ιδιοκτησίας που σχετίζονται με αυτήν τη συσκευή ανήκουν στην Allterco Robotics EOOD.
