Shelly Plus 1PM - Manuale relè WiFi e misuratore di potenza

Questo documento contiene importanti informazioni tecniche e di sicurezza sul dispositivo e sul suo utilizzo e installazione in sicurezza. Prima di iniziare l'installazione, leggere attentamente e completamente questa guida e qualsiasi altro documento che accompagna il dispositivo. La mancata osservanza delle procedure di installazione potrebbe causare malfunzionamenti, pericolo per la salute e la vita, violazione della legge o rifiuto della garanzia legale e/o commerciale (se presente). Allterco Robotics non è responsabile per eventuali perdite o danni in caso di installazione errata o funzionamento improprio di questo dispositivo a causa della mancata osservanza delle istruzioni per l'utente e di sicurezza contenute in questa guida.

Introduzione a Shelly

Shelly® è una linea di dispositivi innovativi che consentono il controllo remoto degli elettrodomestici tramite telefono cellulare, tablet, PC o sistema di domotica. Shelly® può funzionare autonomamente sulla rete WiFi locale, senza essere gestito da un controller di domotica, oppure può funzionare tramite servizi di domotica cloud. I dispositivi Shelly® possono essere accessi, controllati e monitorati da remoto da qualsiasi luogo l'utente abbia connettività Internet, purché i dispositivi siano collegati a un router WiFi e a Internet. Shelly® ha un server web integrato, tramite il quale l'utente può regolare, controllare e monitorare il dispositivo. La funzione cloud può essere utilizzata, se attivata tramite il server web del dispositivo o le impostazioni nell'applicazione mobile Shelly Cloud. L'utente può registrarsi e accedere a Shelly Cloud utilizzando l'applicazione mobile Android o iOS, o con qualsiasi browser internet all'indirizzo https://my.shelly.cloud/

I dispositivi Shelly® hanno due modalità WiFi: Access Point (AP) e Client mode (CM). Per funzionare in modalità Client, un router WiFi deve trovarsi all'interno del raggio d'azione del dispositivo. I dispositivi possono comunicare direttamente con altri dispositivi WiFi tramite protocollo HTTP. Un'API può essere fornita dal Produttore.

Prima di iniziare l'installazione, leggere attentamente e completamente la documentazione allegata. La mancata osservanza delle procedure raccomandate potrebbe portare a malfunzionamenti, pericolo per la vita o violazione della legge. Allterco Robotics non è responsabile per eventuali perdite o danni in caso di installazione o funzionamento errati di questo dispositivo.

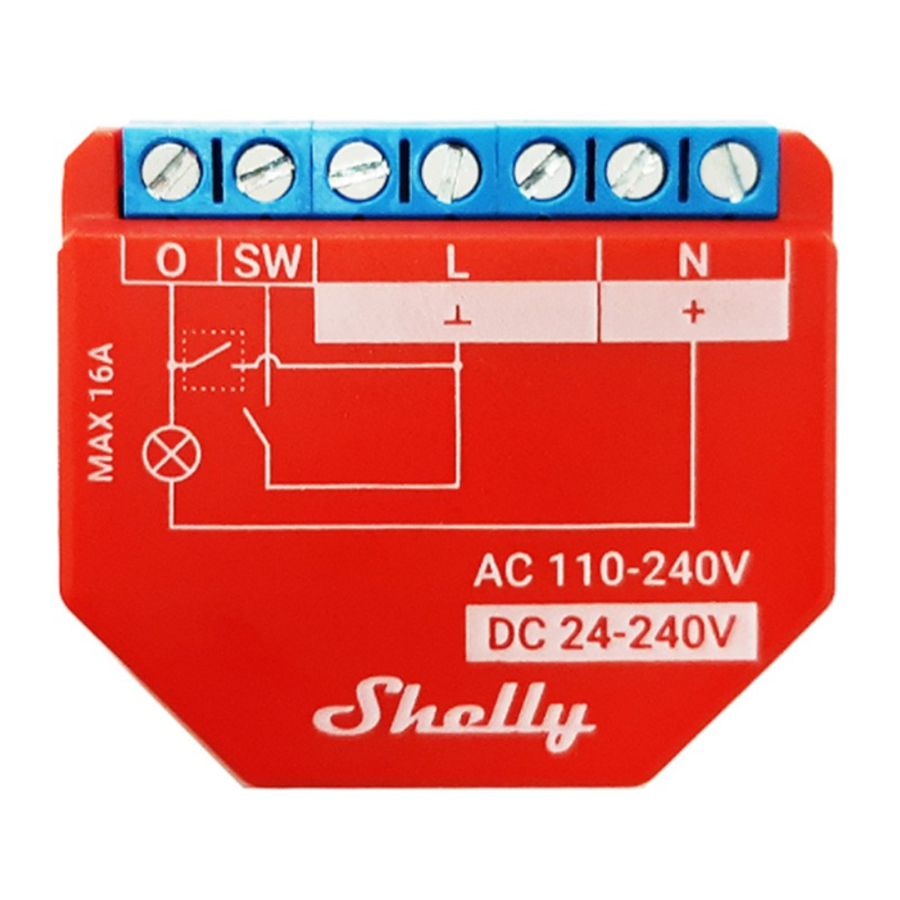

Legenda

• N - Ingresso neutro (Zero)
• L - Ingresso di linea (110-240V)
• O - Uscita
• SW - Interruttore (ingresso) che controlla O

Istruzioni per l'installazione

Pericolo di folgorazione. Il montaggio/installazione del dispositivo deve essere eseguito da personale qualificato (elettricista).

Non collegare il dispositivo ad apparecchi che superano il carico massimo indicato!

Collegare il dispositivo solo nel modo indicato in queste istruzioni. Qualsiasi altro metodo potrebbe causare danni e/o lesioni.

Utilizzare il dispositivo solo con una rete elettrica e apparecchi che rispettano tutte le normative applicabili. Un cortocircuito nella rete elettrica o in qualsiasi apparecchio collegato al dispositivo può danneggiare il dispositivo.

Il dispositivo può essere collegato e può controllare circuiti elettrici e apparecchi solo se sono conformi agli standard e alle norme di sicurezza pertinenti.

Il dispositivo può essere collegato con cavi solidi unipolari con resistenza al calore dell'isolamento non inferiore a PVC T105°C.

Prima di installare/montare il dispositivo, assicurarsi che la rete elettrica sia spenta (interruttori abbassati). Collegare il relè alla rete elettrica e installarlo nella console dietro l'interruttore/presa di corrente seguendo lo schema più adatto allo scopo desiderato: Collegamento alla rete elettrica con alimentazione 110-240V AC (fig. 1) o 24-240V DC* Collegamento alla rete elettrica (fig.2).
* senza misurazione della potenza

Il relè WiFi Shelly® Plus 1PM può controllare 1 circuito elettrico fino a 3.5 kW. È destinato ad essere montato in una console standard a muro, dietro prese di corrente e interruttori della luce o in altri luoghi con spazio limitato. Shelly può funzionare come dispositivo autonomo o come accessorio per un altro controller di domotica.

Per gli apparecchi induttivi, quelli che causano picchi di tensione durante l'accensione: motori elettrici, come ventilatori, aspirapolvere e simili, un RC snubber (0.1µF / 100Ω / 1/2W / 600V AC) dovrebbe essere cablato tra l'uscita e il neutro del circuito. Prima di iniziare, verificare che gli interruttori siano spenti e che non ci sia tensione sui loro terminali. Questo può essere fatto con un misuratore di fase o un multimetro. Quando si è certi che non ci sia tensione, si può iniziare a cablare i cavi secondo la fig.1. Installare un filo da "O" al carico e dal carico al neutro. Installare anche un filo dal fusibile a "L".

Collegare il neutro al dispositivo. L'ultimo passaggio è installare un cavo dall'interruttore al terminale SW.

Per maggiori informazioni, visitare: http://shelly-api-docs.shelly.cloud/#shelly-family-overview o contattaci a: developers@shelly.cloud

Specifiche

• Carico max: 16A/240V
• Temperatura di funzionamento: da 0°C a 40°C
• Potenza segnale radio: 1mW
• Protocollo radio: WiFi 802.11 b/g/n
• Frequenza: 2412-2472 MHz; (Max. 2483.5MHz)
• Raggio operativo (a seconda della costruzione locale): - fino a 50 m all'aperto, fino a 30 m al chiuso
• Dimensioni (AxLxP): 41x36x17 mm
• Consumo elettrico: < 1 W
• Montaggio: Scatola a muro
• Wi-Fi: SÌ
• Bluetooth: v4.2
• Basic/EDR: SÌ
• Modulazione Bluetooth: GFSK, π/4-DQPSK, 8-DPSK
• Frequenza Bluetooth TX/RX - 2402 - 2480MHz
• Protezione dalla temperatura: SÌ
• Scripting (mjs): SÌ
• Supporto HomeKit: SÌ
• MQTT: SÌ
• Azioni URL: 20
• Programmazione: 50
• Alimentazione CA: 110-240 V
• Alimentazione CC: 24-240 V
• CPU: ESP32
• Flash: 4MB

Informazioni Tecniche

• Controllo tramite WiFi da telefono cellulare, PC, sistema di automazione o qualsiasi altro dispositivo che supporti il protocollo HTTP e/o UDP.
• Gestione a microprocessore.
• Elementi controllati: 1 circuito/apparecchio elettrico.
• Elementi di controllo: 1 relè.
• Shelly può essere controllato da un pulsante/interruttore esterno.

Pericolo di folgorazione. Il montaggio del dispositivo alla rete elettrica deve essere eseguito con cautela.

Non permettere ai bambini di giocare con il pulsante/interruttore collegato al dispositivo. Tenere i dispositivi per il controllo remoto di Shelly (telefoni cellulari, tablet, PC) lontano dai bambini.

INCLUSIONE INIZIALE

È possibile scegliere se utilizzare Shelly con l'applicazione mobile Shelly Cloud e il servizio Shelly Cloud. Le istruzioni su come collegare il dispositivo al Cloud e controllarlo tramite l'App Shelly si trovano nella "Guida all'App". È inoltre possibile familiarizzare con le istruzioni per la gestione e il controllo tramite l'interfaccia Web integrata.

Dichiarazione di conformità

Con la presente, Allterco Robotics EOOD dichiara che il tipo di apparecchiatura radio Shelly Plus 1PM è conforme alla Direttiva 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet https://shelly.cloud/knowledge-base/devices/shelly-plus-1pm/

Produttore: Allterco Robotics EOOD

Indirizzo: Bulgaria, Sofia, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud Web: http://www.shelly.cloud

Le modifiche ai dati di contatto sono pubblicate dal produttore sul sito web ufficiale del dispositivo

http://www.shelly.cloud

Tutti i diritti sui marchi She® e Shelly® e altri diritti di proprietà intellettuale associati a questo dispositivo appartengono ad Allterco Robotics EOOD.
