Ovaj dokument sadrži važne tehničke i sigurnosne informacije o uređaju te njegovoj sigurnoj upotrebi i instalaciji. Prije početka instalacije, pažljivo i u potpunosti pročitajte ovaj vodič i sve ostale dokumente koji prate uređaj. Nepoštivanje postupaka instalacije može dovesti do kvara, opasnosti za vaše zdravlje i život, kršenja zakona ili odbijanja zakonskog i/ili komercijalnog jamstva (ako postoji). Allterco Robotics nije odgovoran za bilo kakav gubitak ili štetu u slučaju nepravilne instalacije ili nepravilnog rada ovog uređaja zbog nepoštivanja uputa za uporabu i sigurnost u ovom vodiču.

Uvod u Shelly

Shelly® je linija inovativnih uređaja koji omogućuju daljinsko upravljanje električnim uređajima putem mobilnog telefona, tableta, računala ili sustava kućne automatizacije. Shelly® može raditi samostalno na lokalnoj WiFi mreži, bez upravljanja kontrolerom kućne automatizacije, ili može raditi putem usluga kućne automatizacije u oblaku. Shelly® uređajima se može pristupiti, upravljati i nadzirati ih se na daljinu s bilo kojeg mjesta gdje korisnik ima internetsku vezu, sve dok su uređaji povezani s WiFi usmjerivačem i internetom. Shelly® ima integrirani web poslužitelj, putem kojeg korisnik može prilagoditi, kontrolirati i nadzirati uređaj. Funkcija oblaka može se koristiti ako je aktivirana putem web poslužitelja uređaja ili postavki u mobilnoj aplikaciji Shelly Cloud. Korisnik se može registrirati i pristupiti Shelly Cloudu pomoću mobilne aplikacije za Android ili iOS, ili s bilo kojim internetskim preglednikom na https://my.shelly.cloud/

Shelly® uređaji imaju dva WiFi načina rada - pristupna točka (AP) i klijentski način rada (CM). Za rad u klijentskom načinu rada, WiFi usmjerivač mora biti smješten unutar dometa uređaja. Uređaji mogu komunicirati izravno s drugim WiFi uređajima putem HTTP protokola. API može osigurati proizvođač.

Prije početka instalacije pažljivo i u potpunosti pročitajte priloženu dokumentaciju. Nepoštivanje preporučenih postupaka može dovesti do kvara, opasnosti za vaš život ili kršenja zakona. Allterco Robotics nije odgovoran za bilo kakav gubitak ili štetu u slučaju nepravilne instalacije ili rada ovog uređaja.

Legenda

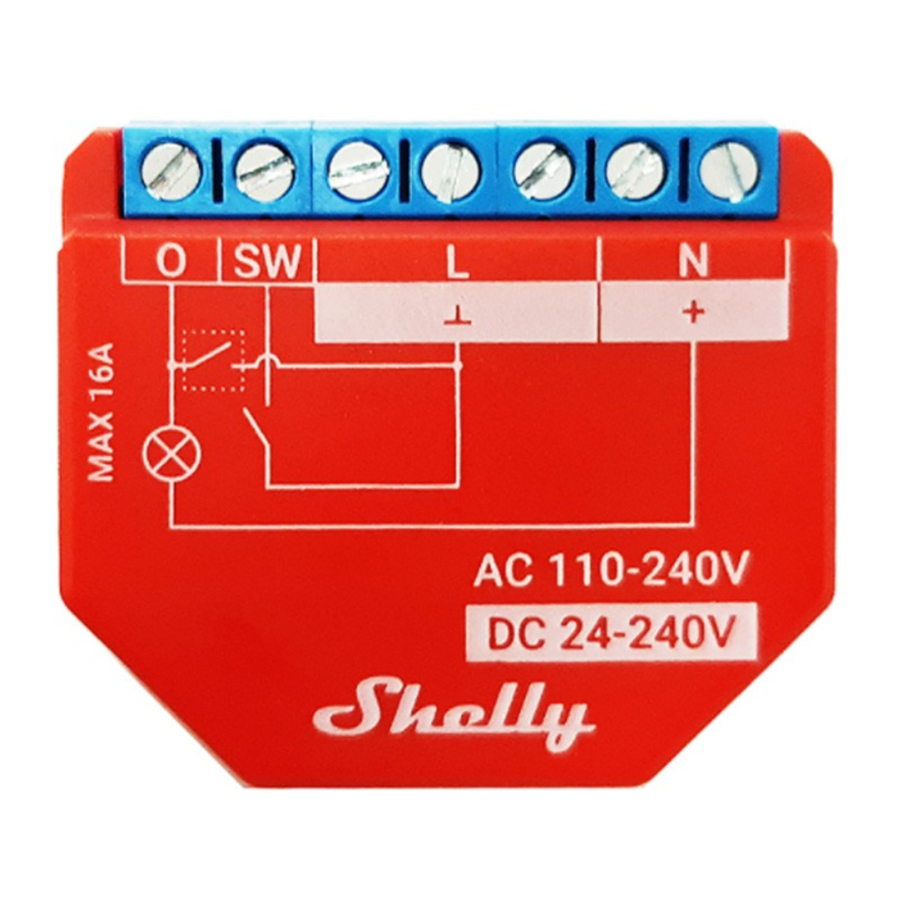

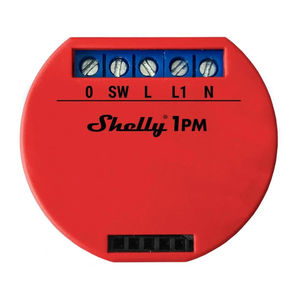

Pregled

N - Neutralni ulaz (nula)
L - Linijski ulaz (110-240V)
O - Izlaz
SW - Prekidač (ulaz) koji kontrolira O

Upute za instalaciju

Opasnost od strujnog udara. Montažu/instalaciju uređaja treba obaviti kvalificirana osoba (električar).

Ne spajajte uređaj na uređaje koji premašuju zadanu maksimalnu snagu!

Spojite uređaj samo na način prikazan u ovim uputama. Bilo koja druga metoda može uzrokovati oštećenje i/ili ozljedu.

Koristite uređaj samo s električnom mrežom i uređajima koji su u skladu sa svim primjenjivim propisima. Kratki spoj u električnoj mreži ili bilo kojem uređaju spojenom na uređaj može oštetiti uređaj.

Uređaj se može spojiti na električne krugove i uređaje i njima upravljati samo ako su u skladu s odgovarajućim standardima i sigurnosnim normama.

Uređaj se može spojiti s čvrstim jednožilnim kabelima s povećanom otpornošću na toplinu izolacije ne manje od PVC T105°C.

Prije instaliranja/montiranja uređaja provjerite je li mreža isključena (isključeni prekidači). Spojite relej na električnu mrežu i instalirajte ga u konzolu iza prekidača/utičnice slijedeći shemu koja odgovara željenoj svrsi: Spajanje na električnu mrežu s napajanjem 110-240V AC (sl. 1) ili 24-240V DC* Spajanje na električnu mrežu (sl.2).
* bez mjerenja snage

WiFi relejni prekidač Shelly® Plus 1PM može kontrolirati 1 električni krug do 3,5 kW. Namijenjen je za ugradnju u standardnu zidnu konzolu, iza utičnica i prekidača za svjetlo ili drugih mjesta s ograničenim prostorom. Shelly može raditi kao samostalni uređaj ili kao dodatak drugom kontroleru kućne automatizacije.

Za induktivne uređaje, one koji uzrokuju naponske šiljke tijekom uključivanja: električni motori, poput ventilatora, usisavača i sličnih, RC prigušivač (0,1µF / 100Ω / 1/2W / 600V AC) treba biti spojen između izlaza i nule kruga. Prije početka, provjerite jesu li prekidači isključeni i nema napona na njihovim stezaljkama. To se može učiniti faznim mjeračem ili multimetrom. Kada ste sigurni da nema napona, možete početi spajati kabele prema sl.1. Instalirajte žicu od "O" do opterećenja i od opterećenja do nule. Instalirajte i žicu od osigurača do "L".

Spojite nulu na uređaj. Posljednji korak je instaliranje kabela od prekidača do terminala SW.

Za više informacija posjetite: http://shelly-api-docs.shelly.cloud/#shelly-family-overview ili nas kontaktirajte na: developers@shelly.cloud

Specifikacija

Maksimalno opterećenje: 16A/240V
Radna temperatura: 0°C do 40°C
Snaga radio signala: 1mW
Radio protokol: WiFi 802.11 b/g/n
Frekvencija: 2412-2472 МHz; (Max. 2483.5MHz)
Operativni domet (ovisno o lokalnoj konstrukciji): - do 50 m na otvorenom, do 30 m u zatvorenom prostoru
Dimenzije (VxŠxD): 41x36x17 mm
Električna potrošnja: < 1 W
Montaža: Zidna kutija
Wi-Fi: DA
Bluetooth: v4.2
Osnovni/EDR: DA
Bluetooth modulacija: GFSK, π/4-DQPSK, 8-DPSK
Bluetooth frekvencija TX/RX - 2402 - 2480MHz
Zaštita od temperature: DA
Skriptiranje (mjs): DA
Podrška za HomeKit: DA
MQTT: DA
URL radnje: 20
Raspored: 50
AC napajanje: 110-240 V
DC napajanje: 24-240 V
CPU: ESP32
Flash: 4MB

Tehničke informacije

Upravljanje putem WiFi-a s mobilnog telefona, računala, automatizacijskog sustava ili bilo kojeg drugog uređaja koji podržava HTTP i/ili UDP protokol.
Upravljanje mikroprocesorom.
Kontrolirani elementi: 1 električni krug/uređaji.
Elementi upravljanja: 1 releji.
Shelly se može kontrolirati vanjskim gumbom/prekidačem.

Opasnost od strujnog udara. Montaža uređaja na električnu mrežu mora se obaviti s oprezom.

Ne dopustite djeci da se igraju s gumbom/prekidačem spojenim na uređaj. Držite uređaje za daljinsko upravljanje Shellyjem (mobilni telefoni, tableti, računala) podalje od djece.

POČETNO UKLJUČIVANJE

Možete odabrati želite li koristiti Shelly s mobilnom aplikacijom Shelly Cloud i uslugom Shelly Cloud. Upute o tome kako spojiti svoj uređaj na oblak i kontrolirati ga putem aplikacije Shellly možete pronaći u "Vodiču za aplikaciju". Također se možete upoznati s uputama za upravljanje i kontrolu putem ugrađenog web sučelja.

Izjava o sukladnosti

Ovime, Allterco Robotics EOOD izjavljuje da je vrsta radijske opreme Shelly Plus 1PM u skladu s Direktivom 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi https://shelly.cloud/knowledge-base/devices/shelly-plus-1pm/

Proizvođač: Allterco Robotics EOOD

Adresa: Bugarska, Sofija, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud Web: http://www.shelly.cloud

Promjene u podacima za kontakt objavljuje proizvođač na službenoj web stranici uređaja

http://www.shelly.cloud

Sva prava na zaštitne znakove She® i Shelly® i druga intelektualna prava povezana s ovim uređajem pripadaju Allterco Robotics EOOD.
