Shelly Plus 1PM - Ръководство за WiFi реле и измерване на мощността

Този документ съдържа важна техническа информация и информация за безопасност относно устройството и неговата безопасна употреба и инсталация. Преди да започнете инсталацията, моля, прочетете внимателно и изцяло това ръководство и всички други документи, придружаващи устройството. Неспазването на процедурите за инсталиране може да доведе до неизправност, опасност за вашето здраве и живот, нарушение на закона или отказ от законова и/или търговска гаранция (ако има такава). Allterco Robotics не носи отговорност за загуби или щети в случай на неправилна инсталация или неправилна работа на това устройство поради неспазване на инструкциите за потребителя и безопасност в това ръководство.

Въведение в Shelly

Shelly® е линия от иновативни устройства, които позволяват дистанционно управление на електрически уреди чрез мобилен телефон, таблет, компютър или система за домашна автоматизация. Shelly® може да работи самостоятелно в локалната WiFi мрежа, без да бъде управляван от контролер за домашна автоматизация, или може да работи и чрез облачни услуги за домашна автоматизация. Shelly® устройствата могат да бъдат достъпвани, контролирани и наблюдавани дистанционно от всяко място, където потребителят има интернет връзка, стига устройствата да са свързани към WiFi рутер и интернет. Shelly® има интегриран уеб сървър, чрез който потребителят може да настройва, контролира и наблюдава устройството. Облачната функция може да се използва, ако е активирана чрез уеб сървъра на устройството или настройките в мобилното приложение Shelly Cloud. Потребителят може да се регистрира и да получи достъп до Shelly Cloud, използвайки мобилно приложение за Android или iOS, или с всеки интернет браузър на https://my.shelly.cloud/

Shelly® устройствата имат два WiFi режима - Access Point (AP) (Точка за достъп (AP)) и Client mode (CM) (Клиентски режим (CM)). За да работи в Client Mode (Клиентски режим), WiFi рутер трябва да бъде разположен в обхвата на устройството. Устройствата могат да комуникират директно с други WiFi устройства чрез HTTP протокол. API може да бъде предоставен от производителя.

Преди да започнете инсталацията, моля, прочетете внимателно и изцяло придружаващата документация. Неспазването на препоръчаните процедури може да доведе до неизправност, опасност за живота ви или нарушение на закона. Allterco Robotics не носи отговорност за загуби или щети в случай на неправилна инсталация или работа на това устройство.

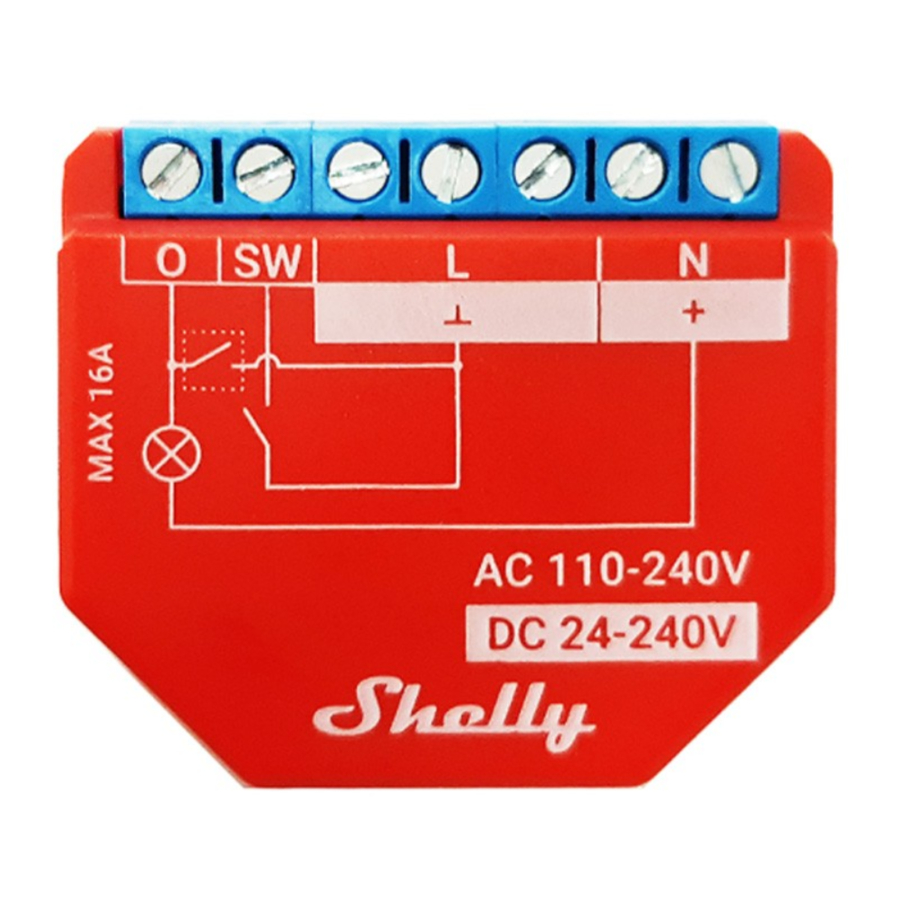

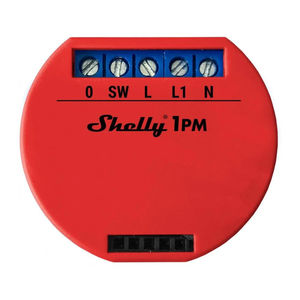

Легенда

• N - Неутрален вход (нула)
• L - Линеен вход (110-240V)
• O - Изход
• SW - Ключ (вход), контролиращ O

Инструкции за инсталиране

Опасност от токов удар. Монтажът/инсталацията на устройството трябва да се извърши от квалифицирано лице (електротехник).

Не свързвайте устройството към уреди, надвишаващи даденото максимално натоварване!

Свързвайте устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

Използвайте устройството само със захранваща мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в захранващата мрежа или който и да е уред, свързан към устройството, може да повреди устройството.

Устройството може да бъде свързано към и може да контролира електрически вериги и уреди само ако те отговарят на съответните стандарти и норми за безопасност.

Устройството може да бъде свързано с твърди едножилни кабели с повишена топлоустойчивост към изолация не по-малка от PVC T105°C.

Преди да инсталирате/монтирате устройството, уверете се, че захранването е изключено (изключени прекъсвачи). Свържете релето към захранващата мрежа и го инсталирайте в конзолата зад ключа/контакта, следвайки схемата, която отговаря на желаната цел: Свързване към захранващата мрежа със захранване 110-240V AC (фиг. 1) или 24-240V DC* Свързване към захранващата мрежа (фиг.2).
* без измерване на мощността

WiFi релейният ключ Shelly® Plus 1PM може да контролира 1 електрическа верига до 3.5 kW. Той е предназначен да бъде монтиран в стандартна конзола в стената, зад контакти и ключове за осветление или други места с ограничено пространство. Shelly може да работи като самостоятелно устройство или като аксесоар към друг контролер за домашна автоматизация.

За индуктивни уреди, тези, които причиняват пикове на напрежението при включване: електрически мотори, като вентилатори, прахосмукачки и подобни, RC шнубер (0.1µF / 100Ω / 1/2W / 600V AC) трябва да бъде свързан между изхода и неутралата на веригата. Преди да започнете, проверете дали прекъсвачите са изключени и няма напрежение на техните клеми. Това може да се направи с фазов метър или мултицет. Когато сте сигурни, че няма напрежение, можете да започнете да свързвате кабелите според фиг.1. Инсталирайте кабел от "O" към товара и от товара към неутралата. Инсталирайте също кабел от предпазителя към "L".

Свържете неутралата към устройството. Последната стъпка е да инсталирате кабел от ключа към терминала SW.

За повече информация, моля, посетете: http://shelly-api-docs.shelly.cloud/#shelly-family-overview или се свържете с нас на: developers@shelly.cloud

Спецификация

• Максимално натоварване: 16A/240V
• Работна температура: 0°C до 40°C
• Мощност на радиосигнала: 1mW
• Радио протокол: WiFi 802.11 b/g/n
• Честота: 2412-2472 МHz; (Макс. 2483.5MHz)
• Оперативен обхват (в зависимост от местната конструкция): - до 50 m на открито, до 30 m на закрито
• Размери (ВxШxД): 41x36x17 mm
• Консумация на електроенергия: < 1 W
• Монтаж: Кутия за стена
• Wi-Fi: ДА
• Bluetooth: v4.2
• Basic/EDR: ДА
• Bluetooth модулация: GFSK, π/4-DQPSK, 8-DPSK
• Bluetooth честота TX/RX - 2402 - 2480MHz
• Температурна защита: ДА
• Скриптиране (mjs): ДА
• HomeKit поддръжка: ДА
• MQTT: ДА
• URL Actions (URL действия): 20
• Scheduling (Планиране): 50
• AC захранване: 110-240 V
• DC захранване: 24-240 V
• CPU: ESP32
• Flash: 4MB

Техническа информация

• Управление чрез WiFi от мобилен телефон, компютър, автоматизация система или всяко друго устройство, поддържащо HTTP и/или UDP протокол.
• Микропроцесорно управление.
• Контролирани елементи: 1 електрически вериги/уреди.
• Контролиращи елементи: 1 релета.
• Shelly може да се управлява от външен бутон/ключ.

Опасност от токов удар. Монтирането на устройството към захранващата мрежа трябва да се извърши с повишено внимание.

Не позволявайте на деца да играят с бутона/ключа, свързан към устройството. Дръжте устройствата за дистанционно управление на Shelly (мобилни телефони, таблети, компютри) далеч от деца.

ПЪРВОНАЧАЛНО ВКЛЮЧВАНЕ

Можете да изберете дали искате да използвате Shelly с мобилното приложение Shelly Cloud и услугата Shelly Cloud. Инструкции за това как да свържете устройството си към облака и да го управлявате чрез приложението Shellly можете да намерите в "Ръководството за приложението". Можете също така да се запознаете с инструкциите за управление и контрол чрез вградения уеб интерфейс.

Декларация за съответствие

С настоящото, Allterco Robotics EOOD декларира, че типът радиосъоръжение Shelly Plus 1PM е в съответствие с Директива 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. Пълният текст на ЕС декларацията за съответствие е достъпен на следния интернет адрес https://shelly.cloud/knowledge-base/devices/shelly-plus-1pm/

Производител: Allterco Robotics EOOD

Адрес: България, София, 1407, бул. Черни връх 103

Тел.: +359 2 988 7435

E-mail: support@shelly.cloud Web: http://www.shelly.cloud

Промените в данните за контакт се публикуват от производителя на официалния уебсайт на устройството

http://www.shelly.cloud

Всички права върху търговските марки She® и Shelly® и други права на интелектуална собственост, свързани с това устройство, принадлежат на Allterco Robotics EOOD.
