Shelly Plus 1PM - Руководство пользователя WiFi реле и измерителя мощности

Этот документ содержит важную техническую информацию и информацию по безопасности об устройстве, его безопасном использовании и установке. Перед началом установки, пожалуйста, внимательно и полностью прочитайте это руководство и любые другие документы, прилагаемые к устройству. Несоблюдение процедур установки может привести к неисправности, опасности для вашего здоровья и жизни, нарушению закона или отказу в юридической и/или коммерческой гарантии (если таковая имеется). Allterco Robotics не несет ответственности за любые убытки или ущерб в случае неправильной установки или ненадлежащей эксплуатации этого устройства из-за несоблюдения инструкций пользователя и правил техники безопасности, содержащихся в данном руководстве.

Введение в Shelly

Shelly® - это линейка инновационных устройств, которые позволяют дистанционно управлять электроприборами с помощью мобильного телефона, планшета, ПК или системы домашней автоматизации. Shelly® может работать автономно в локальной сети WiFi, без управления контроллером домашней автоматизации, или он также может работать через облачные сервисы домашней автоматизации. Доступ, управление и мониторинг устройств Shelly® можно осуществлять удаленно из любого места, где у пользователя есть подключение к Интернету, при условии, что устройства подключены к WiFi роутеру и Интернету. Shelly® имеет встроенный веб-сервер, через который Пользователь может настраивать, контролировать и отслеживать устройство. Облачная функция может быть использована, если она активирована через веб-сервер устройства или настройки в мобильном приложении Shelly Cloud. Пользователь может зарегистрироваться и получить доступ к Shelly Cloud с помощью мобильного приложения Android или iOS, или с помощью любого интернет-браузера по адресу https://my.shelly.cloud/

Устройства Shelly® имеют два режима WiFi - точка доступа (AP) и режим клиента (CM). Для работы в режиме клиента WiFi роутер должен находиться в пределах досягаемости устройства. Устройства могут напрямую взаимодействовать с другими устройствами WiFi через протокол HTTP. API может быть предоставлен Производителем.

Перед началом установки внимательно и полностью прочитайте прилагаемую документацию. Несоблюдение рекомендованных процедур может привести к неисправности, опасности для вашей жизни или нарушению закона. Allterco Robotics не несет ответственности за любые убытки или ущерб в случае неправильной установки или эксплуатации этого устройства.

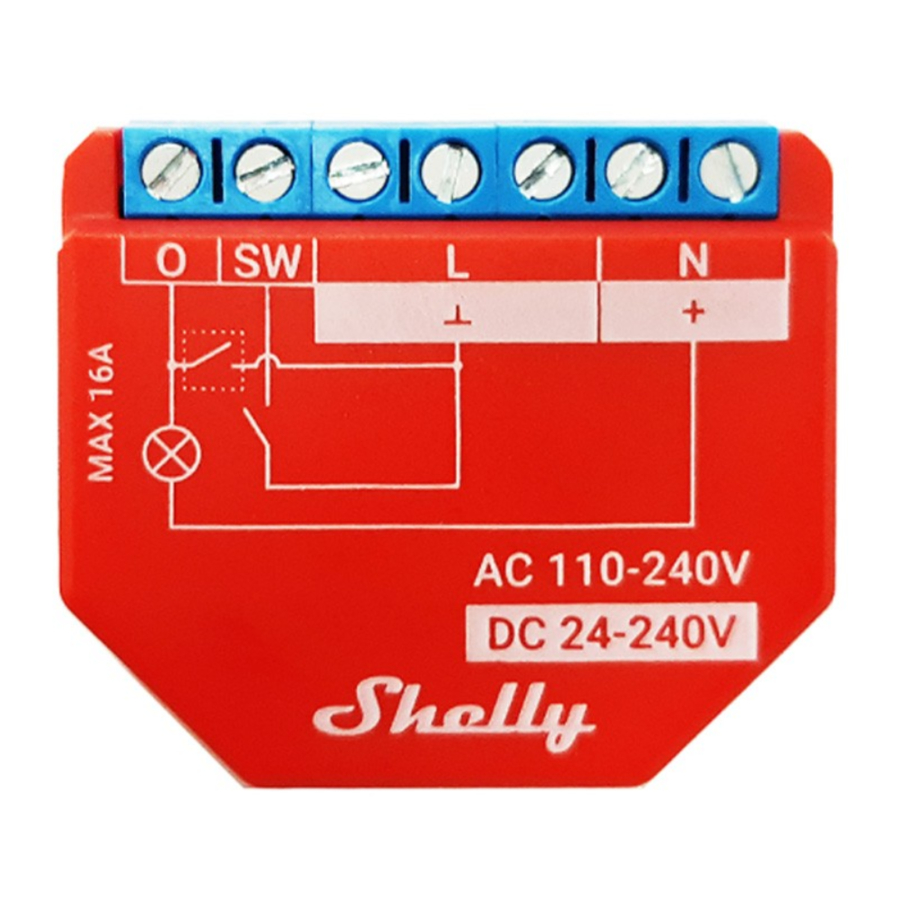

Обозначения

• N - Нейтральный вход (ноль)
• L - Линейный вход (110-240V)
• O - Выход
• SW - Переключатель (вход), управляющий O

Инструкции по установке

Опасность поражения электрическим током. Монтаж/установка устройства должны выполняться квалифицированным специалистом (электриком).

Не подключайте устройство к приборам, превышающим заданную максимальную нагрузку!

Подключайте устройство только так, как показано в этих инструкциях. Любой другой способ может привести к повреждению и/или травме.

Используйте устройство только с электросетью и приборами, которые соответствуют всем применимым нормам. Короткое замыкание в электросети или любом приборе, подключенном к устройству, может повредить устройство.

Устройство может быть подключено к электрическим цепям и приборам и управлять ими только в том случае, если они соответствуют соответствующим стандартам и нормам безопасности.

Устройство может быть подключено с помощью сплошных одножильных кабелей с повышенной термостойкостью изоляции не менее PVC T105°C.

Перед установкой/монтажом устройства убедитесь, что электросеть отключена (автоматические выключатели выключены). Подключите реле к электросети и установите его в консоли за выключателем/розеткой в соответствии со схемой, которая соответствует желаемой цели: Подключение к электросети с источником питания 110-240V AC (рис. 1) или 24-240V DC* Подключение к электросети (рис.2).
* без измерения мощности

WiFi реле Shelly® Plus 1PM может управлять 1 электрической цепью мощностью до 3.5 kW. Он предназначен для установки в стандартную настенную консоль, за розетками и выключателями или в других местах с ограниченным пространством. Shelly может работать как автономное устройство или как аксессуар к другому контроллеру домашней автоматизации.

Для индуктивных приборов, которые вызывают скачки напряжения при включении: электродвигатели, такие как вентиляторы, пылесосы и подобные, RC-демпфер (0.1µF / 100Ω / 1/2W / 600V AC) должен быть подключен между выходом и нейтралью цепи. Перед началом работы убедитесь, что выключатели выключены и на их клеммах нет напряжения. Это можно сделать с помощью фазометра или мультиметра. Когда вы убедитесь, что напряжения нет, можно начинать подключение кабелей в соответствии с рис.1. Установите провод от "O" к нагрузке и от нагрузки к нейтрали. Также установите провод от предохранителя к "L".

Подключите нейтраль к устройству. Последний шаг - установить кабель от переключателя к клемме SW.

Для получения дополнительной информации посетите: http://shelly-api-docs.shelly.cloud/#shelly-family-overview или свяжитесь с нами по адресу: developers@shelly.cloud

Спецификация

• Максимальная нагрузка: 16A/240V
• Рабочая температура: от 0°C до 40°C
• Мощность радиосигнала: 1mW
• Радиопротокол: WiFi 802.11 b/g/n
• Частота: 2412-2472 МHz; (Макс. 2483.5MHz)
• Рабочий диапазон (в зависимости от местных условий): - до 50 м на открытом воздухе, до 30 м в помещении
• Размеры (ВxШxД): 41x36x17 мм
• Потребление электроэнергии: < 1 W
• Монтаж: Монтажная коробка
• Wi-Fi: ДА
• Bluetooth: v4.2
• Basic/EDR: ДА
• Bluetooth modulation: GFSK, π/4-DQPSK, 8-DPSK
• Bluetooth frequency TX/RX - 2402 - 2480MHz
• Защита от перегрева: ДА
• Скрипты (mjs): ДА
• Поддержка HomeKit: ДА
• MQTT: ДА
• URL Actions (Действия URL): 20
• Scheduling (Планирование): 50
• AC power supply (Питание переменным током): 110-240 V
• DC Power supply (Питание постоянным током): 24-240 V
• CPU: ESP32
• Flash: 4MB

Техническая информация

• Управление через WiFi с мобильного телефона, ПК, системы автоматизации или любого другого устройства, поддерживающего протокол HTTP и/или UDP.
• Управление микропроцессором.
• Управляемые элементы: 1 электрические цепи/приборы.
• Управляющие элементы: 1 реле.
• Shelly может управляться внешней кнопкой/переключателем.

Опасность поражения электрическим током. Подключение устройства к электросети должно выполняться с осторожностью.

Не позволяйте детям играть с кнопкой/переключателем, подключенным к устройству. Храните устройства для дистанционного управления Shelly (мобильные телефоны, планшеты, ПК) в недоступном для детей месте.

ПЕРВОНАЧАЛЬНОЕ ВКЛЮЧЕНИЕ

Вы можете выбрать, хотите ли вы использовать Shelly с мобильным приложением Shelly Cloud и сервисом Shelly Cloud. Инструкции о том, как подключить устройство к облаку и управлять им через приложение Shellly, можно найти в "Руководстве по приложению". Вы также можете ознакомиться с инструкциями по управлению и контролю через встроенный веб-интерфейс.

Декларация соответствия

Настоящим, Allterco Robotics EOOD заявляет, что радиооборудование типа Shelly Plus 1PM соответствует Директивам 2014/53/ EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. Полный текст декларации соответствия ЕС доступен по следующему адресу в Интернете https://shelly.cloud/knowledge-base/devices/shelly-plus-1pm/

Производитель: Allterco Robotics EOOD

Адрес: Болгария, София, 1407, бул. Черни връх, 103

Тел.: +359 2 988 7435

E-mail: support@shelly.cloud Web: http://www.shelly.cloud

Изменения в контактных данных публикуются Производителем на официальном сайте устройства

http://www.shelly.cloud

Все права на товарные знаки She® и Shelly®, и другие права интеллектуальной собственности, связанные с этим устройством, принадлежат Allterco Robotics EOOD.
