Shelly Plus 1PM - WiFi релесі және қуатты өлшеу нұсқаулығы

Бұл құжатта құрылғы және оның қауіпсіздігі, пайдаланылуы мен орнатылуы туралы маңызды техникалық және қауіпсіздік ақпараты бар. Орнатуды бастамас бұрын, осы нұсқаулықты және құрылғымен бірге берілген басқа құжаттарды мұқият және толық оқып шығыңыз. Орнату процедураларын орындамау ақаулыққа, денсаулығыңыз бен өміріңізге қауіп төндіруге, заңды бұзуға немесе заңды және/немесе коммерциялық кепілдіктен (егер бар болса) бас тартуға әкелуі мүмкін. Allterco Robotics осы нұсқаулықтағы пайдаланушы мен қауіпсіздік нұсқауларын орындамау салдарынан құрылғыны дұрыс орнатпау немесе дұрыс пайдаланбау жағдайындағы кез келген жоғалту немесе зақымдану үшін жауапты емес.

Shelly-ге кіріспе

Shelly® - бұл ұялы телефон, планшет, компьютер немесе үйді автоматтандыру жүйесі арқылы электр құрылғыларын қашықтан басқаруға мүмкіндік беретін инновациялық құрылғылар желісі. Shelly® үйді автоматтандыру контроллерімен басқарылмай, жергілікті WiFi желісінде дербес жұмыс істей алады немесе бұлтты үйді автоматтандыру қызметтері арқылы да жұмыс істей алады. Shelly® құрылғыларына пайдаланушыда интернет байланысы бар кез келген жерден қашықтан қол жеткізуге, басқаруға және бақылауға болады, егер құрылғылар WiFi роутеріне және интернетке қосылған болса. Shelly® құрылғысында кірістірілген веб-сервер бар, оның көмегімен пайдаланушы құрылғыны реттей, басқара және бақылай алады. Бұлттық функцияны құрылғының веб-сервері немесе Shelly Cloud мобильді қосымшасындағы параметрлер арқылы іске қосылса, пайдалануға болады. Пайдаланушы Android немесе iOS мобильді қосымшасын немесе кез келген интернет-браузерді пайдаланып Shelly Cloud-қа тіркеліп, кіре алады: https://my.shelly.cloud/

Shelly® құрылғыларында екі WiFi режимі бар - Кіру нүктесі (AP) және Клиент режимі (CM). Клиент режимінде жұмыс істеу үшін WiFi роутері құрылғының ауқымында орналасуы керек. Құрылғылар HTTP протоколы арқылы басқа WiFi құрылғыларымен тікелей байланыса алады. API өндірушімен қамтамасыз етілуі мүмкін.

Орнатуды бастамас бұрын, ілеспе құжаттаманы мұқият және толық оқып шығыңыз. Ұсынылған процедураларды орындамау ақаулыққа, өміріңізге қауіп төндіруге немесе заңды бұзуға әкелуі мүмкін. Allterco Robotics осы құрылғыны дұрыс орнатпау немесе пайдаланбау жағдайындағы кез келген жоғалту немесе зақымдану үшін жауапты емес.

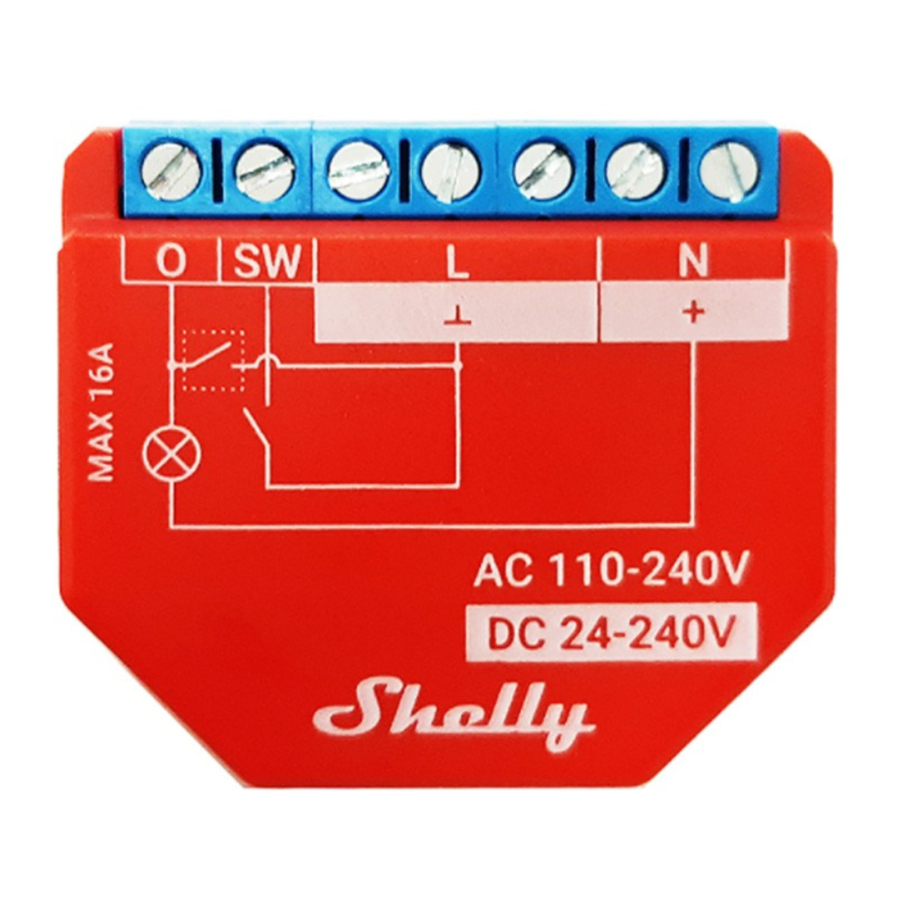

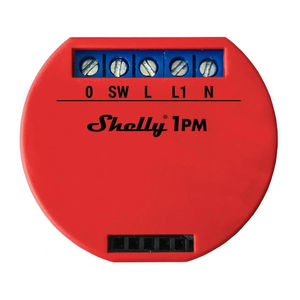

Аңыздар

• N - Нейтралды кіріс (Нөл)
• L - Желілік кіріс (110-240V)
• O - Шығыс
• SW - O-ны басқаратын қосқыш (кіріс)

Орнату нұсқаулары

Электр тогының соғу қаупі. Құрылғыны монтаждау/орнату білікті маман (электрик) жүргізуі керек.

Құрылғыны берілген максималды жүктемеден асатын құрылғыларға қоспаңыз!

Құрылғыны тек осы нұсқауларда көрсетілгендей қосыңыз. Кез келген басқа әдіс зақымдануға және/немесе жарақатқа әкелуі мүмкін.

Құрылғыны тек барлық қолданыстағы ережелерге сәйкес келетін электр желісімен және құрылғылармен пайдаланыңыз. Электр желісіндегі қысқа тұйықталу немесе құрылғыға қосылған кез келген құрылғы құрылғыны зақымдауы мүмкін.

Құрылғы тиісті стандарттар мен қауіпсіздік нормаларына сәйкес келген жағдайда ғана электр тізбектері мен құрылғыларына қосылуы және оларды басқаруы мүмкін.

Құрылғыны оқшаулауға жоғары температураға төзімділігі жоғары, кемінде PVC T105°C болатын қатты бір ядролы кабельдермен қосуға болады.

Құрылғыны орнатпас/бекітпес бұрын, желінің өшірілгеніне (автоматты ажыратқыштар өшірілген) көз жеткізіңіз. Релені электр желісіне қосыңыз және оны қажетті мақсатқа сәйкес келетін схема бойынша қосқыштың/розетканың артындағы консольге орнатыңыз: 110-240V айнымалы токпен (1-сурет) немесе 24-240V тұрақты токпен* қосылатын электр желісіне қосылу (2-сурет).
* қуатты өлшеусіз

WiFi релелік қосқышы Shelly® Plus 1PM 3,5 кВТ-қа дейінгі 1 электр тізбегін басқара алады. Ол стандартты қабырғалық консольге, розеткалар мен жарық қосқыштарының артына немесе кеңістігі шектеулі басқа жерлерге орнатылуға арналған. Shelly дербес құрылғы ретінде немесе басқа үйді автоматтандыру контроллеріне қосымша ретінде жұмыс істей алады.

Индуктивті құрылғылар үшін, қосу кезінде кернеудің секіруіне әкелетін құрылғылар үшін: электр қозғалтқыштары, желдеткіштер, шаңсорғыштар және ұқсас құрылғылар сияқты, RC демпфері (0,1µF / 100Ω / 1/2W / 600V AC) тізбектің шығысы мен нейтралы арасында сыммен жалғануы керек. Бастамас бұрын, автоматты ажыратқыштардың өшірілгенін және олардың терминалдарында кернеу жоқ екенін тексеріңіз. Мұны фаза өлшегішпен немесе мультиметрмен жасауға болады. Кернеу жоқ екеніне сенімді болған кезде, кабельдерді 1-суретке сәйкес сыммен жалғауды бастауға болады. "O"-дан жүктемеге және жүктемеден нейтралға сым орнатыңыз. Сақтандырғыштан "L"-ге де сым орнатыңыз.

Нейтралды құрылғыға қосыңыз. Соңғы қадам - қосқыштан SW терминалына кабель орнату.

Қосымша ақпарат алу үшін мына сайтқа кіріңіз: http://shelly-api-docs.shelly.cloud/#shelly-family-overview немесе бізге хабарласыңыз: developers@shelly.cloud

Техникалық сипаттама

• Максималды жүктеме: 16A/240V
• Жұмыс температурасы: 0°C-тан 40°C-қа дейін
• Радиосигнал қуаты: 1mW
• Радио протоколы: WiFi 802.11 b/g/n
• Жиілік: 2412-2472 МГц; (Макс. 2483.5MHz)
• Жұмыс ауқымы (жергілікті құрылысқа байланысты): - дейін 50 м сыртта, 30 м үй ішінде
• Өлшемдері (HxWxL): 41x36x17 мм
• Электр тұтыну: < 1 W
• Орнату: Қабырға қорабы
• Wi-Fi: ИӘ
• Bluetooth: v4.2
• Негізгі/EDR: ИӘ
• Bluetooth модуляциясы: GFSK, π/4-DQPSK, 8-DPSK
• Bluetooth жиілігі TX/RX - 2402 - 2480MHz
• Температурадан қорғау: ИӘ
• Сценарий (mjs): ИӘ
• HomeKit қолдауы: ИӘ
• MQTT: ИӘ
• URL әрекеттері: 20
• Кесте: 50
• Айнымалы токпен қоректендіру: 110-240 V
• Тұрақты токпен қоректендіру: 24-240 V
• CPU: ESP32
• Flash: 4MB

Техникалық ақпарат

• Ұялы телефоннан, компьютерден, автоматтандыру жүйесінен немесе HTTP және/немесе UDP протоколын қолдайтын кез келген басқа құрылғыдан WiFi арқылы басқару.
• Микропроцессорлық басқару.
• Басқарылатын элементтер: 1 электр тізбегі/құрылғы.
• Басқару элементтері: 1 реле.
• Shelly-ді сыртқы түйме/қосқыш арқылы басқаруға болады.

Электр тогының соғу қаупі. Құрылғыны электр желісіне қосуды абайлап орындау керек.

Балаларға құрылғыға қосылған түйме/қосқышпен ойнауға жол бермеңіз. Shelly-ді қашықтан басқаруға арналған құрылғыларды (ұялы телефондар, планшеттер, компьютерлер) балалардан аулақ ұстаңыз.

АЛҒАШҚЫ ҚОСУ

Shelly-ді Shelly Cloud мобильді қосымшасымен және Shelly Cloud қызметімен пайдаланғыңыз келсе, таңдауға болады. Құрылғыны бұлтқа қосу және оны Shellly қолданбасы арқылы басқару жолы туралы нұсқауларды "Қолданба нұсқаулығынан" табуға болады. Сондай-ақ, кірістірілген веб-интерфейс арқылы басқару және бақылау нұсқауларымен танысуға болады.

Сәйкестік декларациясы

Осы арқылы Allterco Robotics EOOD Shelly Plus 1PM радиожабдықтарының 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU директиваларына сәйкес келетінін мәлімдейді. ЕО сәйкестік декларациясының толық мәтіні мына интернет мекенжайында қолжетімді: https://shelly.cloud/knowledge-base/devices/shelly-plus-1pm/

Өндіруші: Allterco Robotics EOOD

Мекенжайы: Болгария, София, 1407, 103 Cherni vrah бульвары.

Тел.: +359 2 988 7435

Электрондық пошта: support@shelly.cloud Web: http://www.shelly.cloud

Байланыс деректеріндегі өзгерістерді өндіруші құрылғының ресми сайтында жариялайды

http://www.shelly.cloud

She® және Shelly® сауда белгілеріне және осы құрылғымен байланысты басқа интеллектуалдық құқықтарға барлық құқықтар Allterco Robotics EOOD-ге тиесілі.
