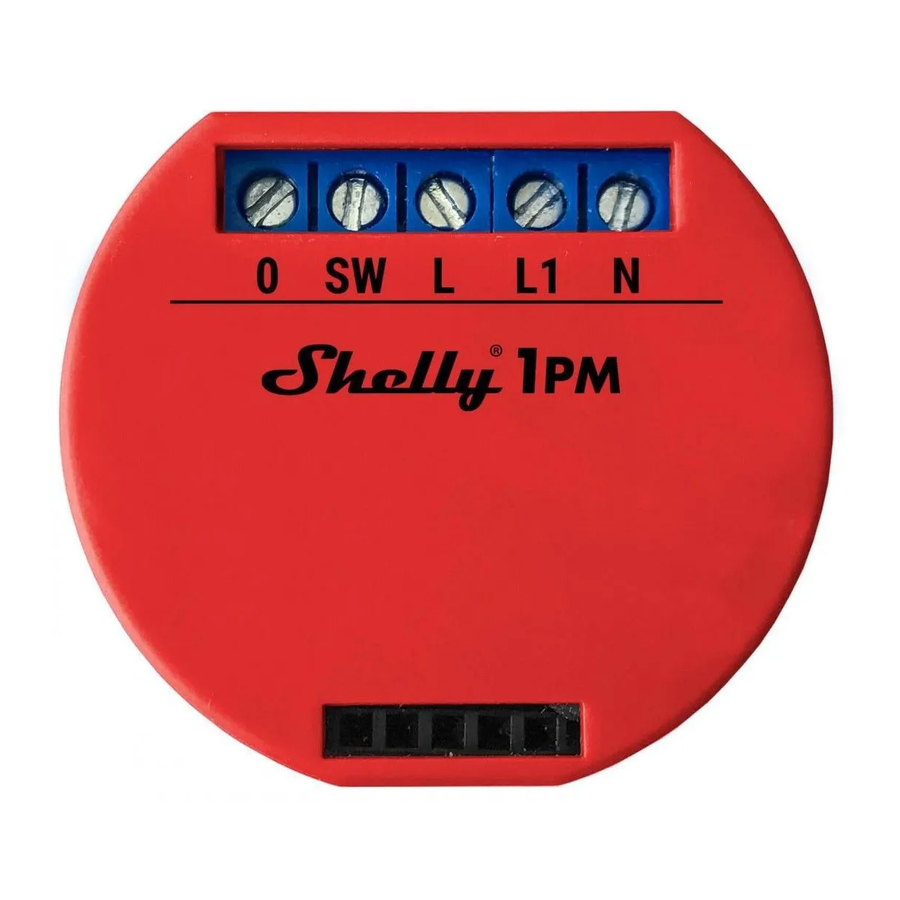

Shelly 1PM - Brzi vodič za pametni WiFi relej

Pregled

Napajanje: 110-240V AC

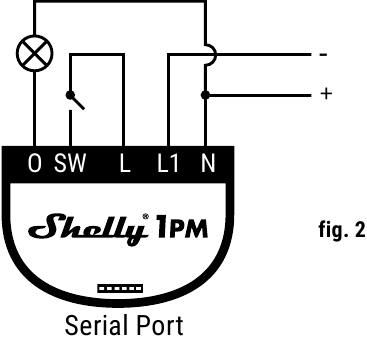

Napajanje: 24-60V DC

Legenda

• N - Neutralni ulaz (Nula)/( + )
• L - Linijski ulaz (110-240V)/( - )
• L1 - Linijski ulaz za napajanje releja
• SW - Prekidač (ulaz) koji kontrolira O
• O - Izlaz

WiFi relejni prekidač Shelly 1PM može kontrolirati 1 električni krug do 3,5 kW. Namijenjen je za ugradnju u standardnu ​​zidnu konzolu, iza utičnica i prekidača za svjetlo ili na druga mjesta s ograničenim prostorom. Shelly može raditi kao samostalan uređaj ili kao dodatak drugom kontroleru kućne automatizacije.

• Svrha upravljanja: Rad
• Konstrukcija upravljanja: Samostalno montirana
• Tip 1.B Akcija
• Stupanj onečišćenja 2
• Impulsni napon: 4000 V
• Indikacija pravilnog spoja terminala

Specifikacija

• Napajanje - 110-240V ±10% 50/60Hz AC, 24-60V DC
• Maksimalno opterećenje - 16A/240V
• Usklađen je s EU standardima - RE Direktiva 2014/53/EU, LVD 2014/35/EU, EMC 2004/108/WE, RoHS2 2011/65/UE
• Radna temperatura - – 40°C do 40°C
• Snaga radio signala - 1mW
• Radio protokol - WiFi 802.11 b/g/n
• Frekvencija - 2412 - 2472 МHz;
• Operativni domet (ovisno o lokalnoj konstrukciji) - do 50 m na otvorenom, do 30 m u zatvorenom prostoru
• Dimenzije (VxŠxD) - 41x36x17 mm
• Električna potrošnja - <1W

Tehničke informacije

• Upravljanje putem WiFi-a s mobilnog telefona, računala, sustava automatizacije ili bilo kojeg drugog uređaja koji podržava HTTP i/ili UDP protokol.
• Upravljanje mikroprocesorom.
• Kontrolirani elementi: 1 električni krug/uređaji.
• Upravljački elementi: 1 releji.
• Shelly se može kontrolirati vanjskim gumbom/prekidačem.
• Shelly može pratiti potrošnju energije i spremiti je, besplatno na našem Cloudu, s poviješću do 1 godine.

Opasnost od strujnog udara. Montaža uređaja na električnu mrežu mora se obaviti s oprezom.

Ne dopustite djeci da se igraju s gumbom/prekidačem spojenim na uređaj. Držite uređaje za daljinsko upravljanje Shellyjem (mobilni telefoni, tableti, računala) podalje od djece.

Uvod u Shelly

Shelly^® je obitelj inovativnih uređaja koji omogućuju daljinsko upravljanje električnim uređajima putem mobilnog telefona, računala ili sustava kućne automatizacije. Shelly^® koristi WiFi za povezivanje s uređajima koji ga kontroliraju. Mogu biti u istoj WiFi mreži ili mogu koristiti udaljeni pristup (putem Interneta). Shelly^® može raditi samostalno, bez upravljanja kontrolerom kućne automatizacije, u lokalnoj WiFi mreži, kao i putem usluge u oblaku, s bilo kojeg mjesta gdje korisnik ima pristup Internetu.

Shelly^® ima integrirani web poslužitelj, putem kojeg korisnik može prilagoditi, kontrolirati i nadzirati uređaj. Shelly^® ima dva WiFi načina rada - pristupna točka (AP) i klijentski način rada (CM). Za rad u klijentskom načinu rada, WiFi usmjerivač mora biti smješten unutar dometa uređaja. Shelly^® uređaji mogu komunicirati izravno s drugim WiFi uređajima putem HTTP protokola.

API može osigurati proizvođač. Shelly^® uređaji mogu biti dostupni za nadzor i kontrolu čak i ako je korisnik izvan dometa lokalne WiFi mreže, sve dok je WiFi usmjerivač spojen na Internet. Može se koristiti funkcija oblaka, koja se aktivira putem web poslužitelja uređaja ili putem postavki u mobilnoj aplikaciji Shelly Cloud.

Korisnik se može registrirati i pristupiti Shelly Cloudu pomoću Android ili iOS mobilnih aplikacija ili bilo kojeg internetskog preglednika i web stranice: https://my.shelly.cloud/

Upute za instalaciju

Opasnost od strujnog udara. Montažu/instalaciju uređaja treba obaviti kvalificirana osoba (električar).

Opasnost od strujnog udara. Čak i kada je uređaj isključen, moguće je imati napon na njegovim stezaljkama. Svaka promjena u spoju stezaljki mora se izvršiti nakon što se osigura da je sva lokalna struja isključena/odspojena.

Ne spajajte uređaj na uređaje koji premašuju zadano maksimalno opterećenje!

Spojite uređaj samo na način prikazan u ovim uputama. Bilo koja druga metoda može uzrokovati oštećenje i/ili ozljedu.

Prije početka instalacije pažljivo i u potpunosti pročitajte priloženu dokumentaciju. Nepoštivanje preporučenih postupaka može dovesti do kvara, opasnosti za vaš život ili kršenja zakona. Allterco Robotics nije odgovoran za bilo kakav gubitak ili štetu u slučaju nepravilne instalacije ili rada ovog uređaja.

Koristite uređaj samo s električnom mrežom i uređajima koji su u skladu sa svim primjenjivim propisima. Kratki spoj u električnoj mreži ili bilo koji uređaj spojen na uređaj može oštetiti uređaj.

PREPORUKA!
Uređaj se može spojiti na električne krugove i uređaje i može ih kontrolirati samo ako su u skladu s odgovarajućim standardima i sigurnosnim normama.

PREPORUKA!
Uređaj se može spojiti s čvrstim jednožilnim kabelima s povećanom otpornošću na toplinu na izolaciju ne manju od PVC T105°C.

Izjava o sukladnosti

Ovime, Allterco Robotics EOOD izjavljuje da je radijska oprema tipa Shelly 1PM u skladu s Direktivom 2014/53/EU, 2014/35/EU, 2004/108/WE, 2011/65/UE. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Proizvođač: Allterco Robotics EOOD
Adresa: Sofija, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Web: http://www.shelly.cloud

Promjene u podacima za kontakt objavljuje proizvođač na službenoj web stranici uređaja: http://www.shelly.cloud

Korisnik je dužan biti informiran o svim izmjenama ovih uvjeta jamstva prije ostvarivanja svojih prava prema proizvođaču.

Sva prava na zaštitne znakove She^® i Shelly^®, i druga intelektualna prava povezana s ovim uređajem pripadaju Allterco Robotics EOOD.
