Shelly 1PM - Guía rápida del relé WiFi inteligente

Visión general

Fuente de alimentación: 110-240V AC

Fuente de alimentación: 24-60V DC

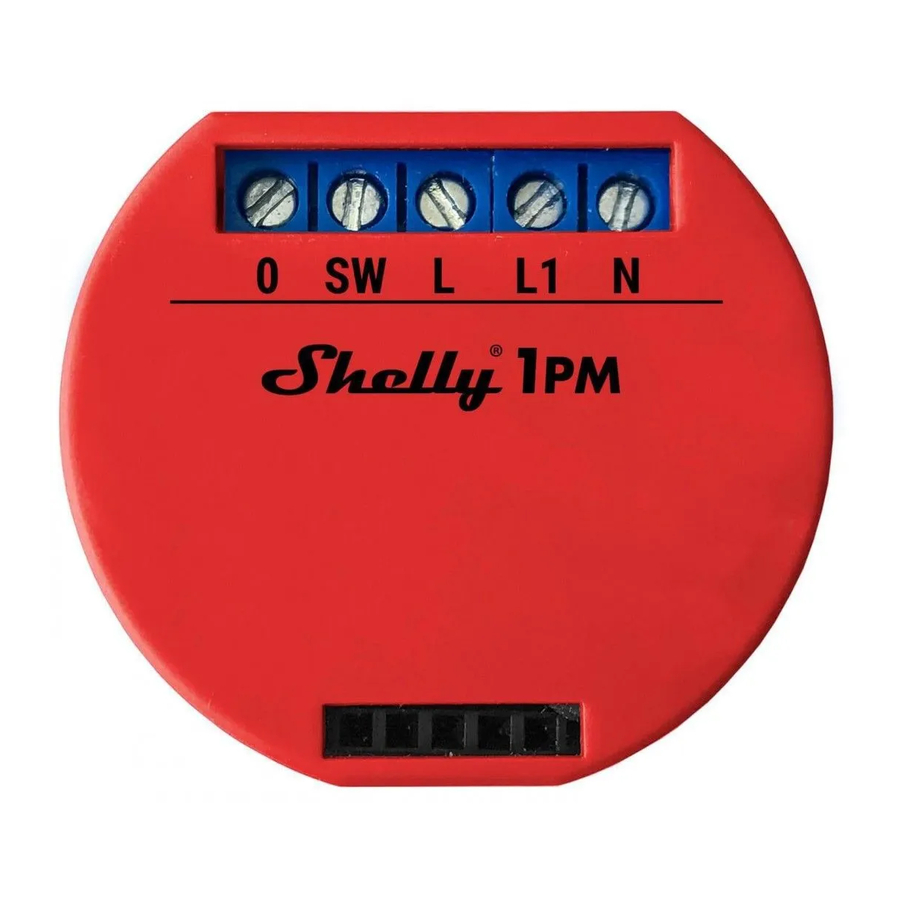

Leyenda

• N - Entrada neutra (Cero)/( + )
• L - Entrada de línea (110-240V)/( - )
• L1 - Entrada de línea para la alimentación del relé
• SW - Interruptor (entrada) que controla O
• O - Salida

El interruptor de relé WiFi Shelly 1PM puede controlar 1 circuito eléctrico de hasta 3,5 kW. Está diseñado para ser montado en una consola de pared estándar, detrás de enchufes e interruptores de luz u otros lugares con espacio limitado. Shelly puede funcionar como un dispositivo independiente o como un accesorio para otro controlador de automatización del hogar.

• Propósito del control: Operación
• Construcción del control: Montado independientemente
• Tipo de acción 1.B
• Grado de contaminación 2
• Tensión de impulso: 4000 V
• Indicación de conexión correcta del terminal

Especificación

• Fuente de alimentación - 110-240V ±10% 50/60Hz AC, 24-60V DC
• Carga máxima - 16A/240V
• Cumple con los estándares de la UE - Directiva RE 2014/53/UE, LVD 2014/35/UE, EMC 2004/108/WE, RoHS2 2011/65/UE
• Temperatura de trabajo - – 40°C hasta 40°C
• Potencia de la señal de radio - 1mW
• Protocolo de radio - WiFi 802.11 b/g/n
• Frecuencia - 2412 - 2472 МHz;
• Rango operativo (dependiendo de la construcción local) - hasta 50 m en exteriores, hasta 30 m en interiores
• Dimensiones (AlxAnxL) - 41x36x17 mm
• Consumo eléctrico - <1W

Información técnica

• Control a través de WiFi desde un teléfono móvil, PC, sistema de automatización o cualquier otro dispositivo que admita el protocolo HTTP y/o UDP.
• Gestión por microprocesador.
• Elementos controlados: 1 circuitos/aparatos eléctricos.
• Elementos de control: 1 relés.
• Shelly puede ser controlado por un botón/interruptor externo.
• Shelly puede monitorizar el consumo de energía y guardarlo, gratis en nuestra nube, con un historial de hasta 1 año.

Peligro de electrocución. El montaje del dispositivo a la red eléctrica debe realizarse con precaución.

No permita que los niños jueguen con el botón/interruptor conectado al dispositivo. Mantenga los dispositivos para el control remoto de Shelly (teléfonos móviles, tabletas, PCs) lejos de los niños.

Introducción a Shelly

Shelly^® es una familia de dispositivos innovadores que permiten el control remoto de aparatos eléctricos a través de un teléfono móvil, PC o sistema de automatización del hogar. Shelly^® utiliza WiFi para conectarse a los dispositivos que lo controlan. Pueden estar en la misma red WiFi o pueden utilizar el acceso remoto (a través de Internet). Shelly^® puede funcionar de forma autónoma, sin ser gestionado por un controlador de automatización del hogar, en la red WiFi local, así como a través de un servicio en la nube, desde cualquier lugar donde el usuario tenga acceso a Internet.

Shelly^® tiene un servidor web integrado, a través del cual el usuario puede ajustar, controlar y monitorizar el dispositivo. Shelly^® tiene dos modos WiFi: punto de acceso (AP) y modo cliente (CM). Para operar en modo cliente, un router WiFi debe estar ubicado dentro del alcance del dispositivo. Los dispositivos Shelly^® pueden comunicarse directamente con otros dispositivos WiFi a través del protocolo HTTP.

El fabricante puede proporcionar una API. Los dispositivos Shelly^® pueden estar disponibles para monitorizar y controlar incluso si el usuario está fuera del alcance de la red WiFi local, siempre y cuando el router WiFi esté conectado a Internet. Se puede utilizar la función de nube, que se activa a través del servidor web del dispositivo o a través de la configuración en la aplicación móvil Shelly Cloud.

El usuario puede registrarse y acceder a Shelly Cloud, utilizando aplicaciones móviles Android o iOS, o cualquier navegador de Internet y el sitio web: https://my.shelly.cloud/

Instrucciones de instalación

Peligro de electrocución. El montaje/instalación del dispositivo debe ser realizado por una persona cualificada (electricista).

Peligro de electrocución. Incluso cuando el dispositivo está apagado, es posible que haya tensión en sus bornes. Cualquier cambio en la conexión de los bornes debe realizarse después de asegurarse de que toda la alimentación local está apagada/desconectada.

¡No conecte el dispositivo a aparatos que excedan la carga máxima dada!

Conecte el dispositivo solo de la manera que se muestra en estas instrucciones. Cualquier otro método podría causar daños y/o lesiones.

Antes de comenzar la instalación, lea atentamente y por completo la documentación adjunta. El no seguir los procedimientos recomendados podría provocar un mal funcionamiento, peligro para su vida o violación de la ley. Allterco Robotics no se hace responsable de ninguna pérdida o daño en caso de instalación u operación incorrecta de este dispositivo.

Utilice el dispositivo solo con la red eléctrica y los aparatos que cumplan con todas las regulaciones aplicables. Un cortocircuito en la red eléctrica o en cualquier aparato conectado al dispositivo puede dañar el dispositivo.

¡RECOMENDACIÓN!
El dispositivo puede conectarse y controlar circuitos y aparatos eléctricos solo si cumplen con las normas y estándares de seguridad respectivos.

¡RECOMENDACIÓN!
El dispositivo puede conectarse con cables sólidos de un solo núcleo con mayor resistencia al calor al aislamiento no inferior a PVC T105°C.

Declaración de conformidad

Por la presente, Allterco Robotics EOOD declara que el tipo de equipo de radio Shelly 1PM cumple con las Directivas 2014/53/UE, 2014/35/UE, 2004/108/WE, 2011/65/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: https://shelly.cloud/knowledge-base/devices/shelly-1pm/

Fabricante: Allterco Robotics EOOD
Dirección: Sofia, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
Correo electrónico: support@shelly.cloud
Web: http://www.shelly.cloud

Los cambios en los datos de contacto son publicados por el fabricante en el sitio web oficial del dispositivo: http://www.shelly.cloud

El usuario está obligado a mantenerse informado de cualquier modificación de estos términos de garantía antes de ejercer sus derechos contra el fabricante.

Todos los derechos de las marcas She^® y Shelly^®, y otros derechos de propiedad intelectual asociados con este dispositivo pertenecen a Allterco Robotics EOOD.
