Harman Kardon SB 16 - Manuel de la barre de son à haut-parleur actif

Introduction

Veuillez enregistrer votre produit sur notre site Web à l'adresse www.harmankardon.com.

Remarque : Vous aurez besoin du numéro de série du produit. Par la même occasion, vous pourrez choisir d'être informé de nos nouveaux produits et/ou de nos promotions spéciales.

Bien que l'enceinte SB 16 intègre des composants électroniques sophistiqués et des haut-parleurs de pointe, le branchement et le fonctionnement sont simples.

Afin de profiter au maximum de votre nouvelle barre de son, nous vous invitons à prendre quelques minutes pour lire attentivement ce manuel. Cela vous aidera à vous assurer que les connexions que vous effectuez sont correctes. De plus, quelques minutes passées à apprendre les fonctions des différentes commandes vous permettront de profiter de toute la puissance et du raffinement que le système SB 16 est capable de fournir.

Si vous avez des questions concernant ce produit, son installation ou son fonctionnement, veuillez contacter votre détaillant ou votre installateur spécialisé, ou visiter notre site Web à l'adresse www.harmankardon.com.

Description et caractéristiques

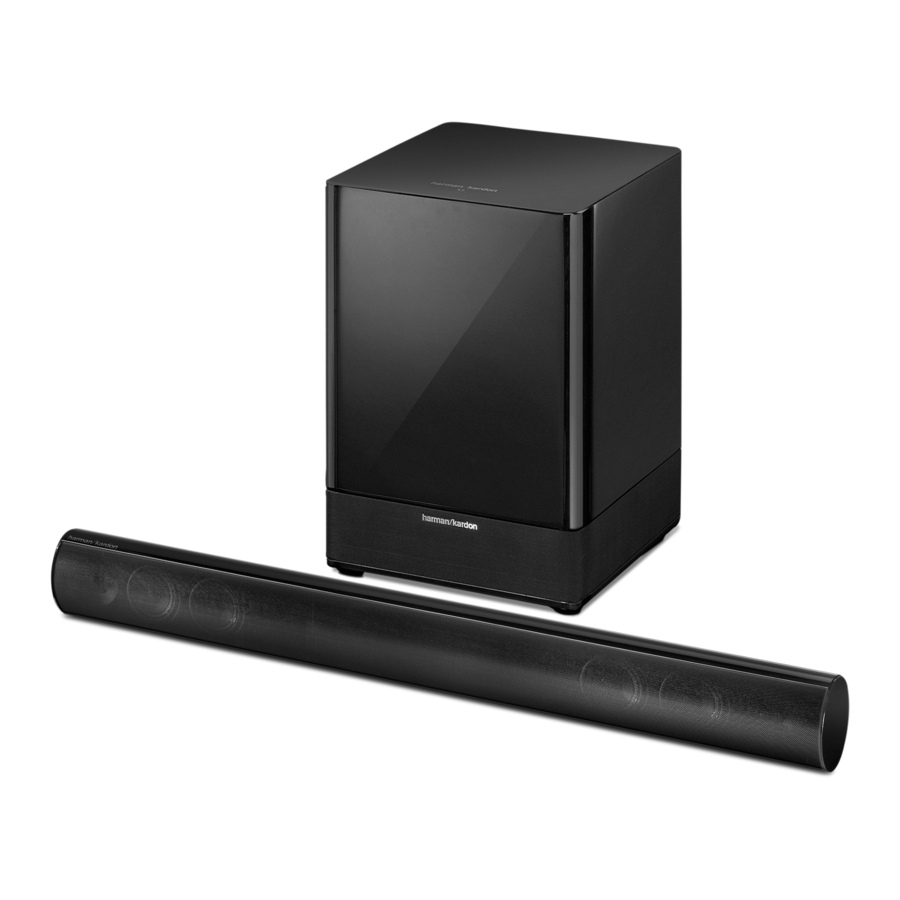

Le SB 16 est un système complet de haut-parleurs de cinéma maison qui comprend :

• Une barre de son stéréo blindée (le SB 16 CTR) avec haut-parleurs gauche et droit à deux voies et doubles transducteurs et amplificateur stéréo intégré de 25 watts x 2
• Un caisson de basses amplifié sans fil de 10 pouces (250 mm) et 100 watts (le SB 16 SUB)
• Des supports de montage mural pour la barre de son
• Un câble audio stéréo de 6,5 pieds (2 m) pour connecter le système directement à la sortie audio de votre téléviseur.

La barre de son SB 16CTR contient les haut-parleurs gauche et droit du système ainsi que des amplificateurs stéréo. Elle intègre un traitement numérique du signal avec un circuit de son surround virtuel 3D qui crée une expérience de son surround complète sans haut-parleurs ni câbles supplémentaires. Vous pouvez placer la barre de son sur une table devant votre téléviseur ; de plus, le système comprend le matériel qui facilite le montage mural de la barre de son avec votre téléviseur à écran plat. Vous pouvez programmer la barre de son pour qu'elle réponde aux commandes de volume, d'alimentation et de source de la télécommande de votre téléviseur.

Le caisson de basses SB 16 SUB reçoit son signal de la barre de son SB 16CTR via la technologie sans fil, ce qui vous permet de le placer n'importe où dans votre pièce sans avoir à tirer de câbles. Son haut-parleur de graves de 10 pouces (250 mm) et son amplificateur intégré de 100 watts offrent l'impact et l'excitation d'un film. Parmi les autres commodités, on trouve un contrôle du volume, un commutateur de phase pour affiner les performances des basses en fonction de votre environnement d'écoute, et un système de commutation efficace qui détecte la présence d'un signal audio et allume automatiquement le caisson de basses.

harman kardon a inventé le récepteur haute-fidélité il y a plus de 50 ans. Grâce à des fonctionnalités de pointe et des conceptions de circuits éprouvées, le système SB 16 transformera votre téléviseur à écran plat en un home cinéma amusant et captivant.

Articles inclus

Une barre de son SB 16 CTR

Un caisson de basses sans fil SB 16 SUB de 10 pouces (250 mm) et 100 watts

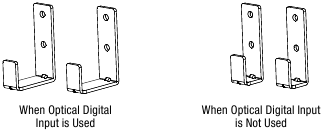

Deux jeux de supports de montage mural pour la barre de son – un peu profond et un étendu (pour lorsque l'entrée audio numérique optique est utilisée)

Deux pieds en caoutchouc

Une alimentation 24 V CC et un cordon d'alimentation CA pour l'enceinte SB 16CTR

Un câble audio numérique optique de 1,5 m (5 pi)

Un câble audio stéréo de 2 m (6,5 pi)

S'il manque quoi que ce soit, ou si une partie de votre système SB 16 ne fonctionne pas correctement, contactez immédiatement votre revendeur.

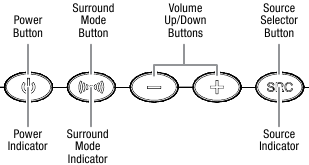

Commandes du panneau supérieur de la barre de son

Power Button (Bouton d'alimentation) : Lorsque la barre de son est en mode Standby (Veille) (le Power Indicator (Témoin d'alimentation) est orange), appuyez sur ce bouton pour allumer le système SB 16 (le Power Indicator (Témoin d'alimentation) devient bleu.) REMARQUE : Lorsque la barre de son est en mode Standby (Veille), elle s'allume automatiquement dès qu'elle détecte un signal audio aux entrées Source 1 (analogique).

Lorsque le système SB 16 est allumé :

• Appuyez momentanément sur le bouton Power (Alimentation) pour couper le son du système SB 16. (Le Power Indicator (Témoin d'alimentation) clignote en bleu.)
• Maintenez le bouton Power (Alimentation) enfoncé pendant trois secondes pour mettre la barre de son en mode Standby (Veille). (Le Power Indicator (Témoin d'alimentation) devient orange.) REMARQUE : Le caisson de basses restera allumé pendant environ 15 minutes après l'arrêt du signal audio, puis passera automatiquement en mode Standby (Veille).

Surround Mode Button (Bouton Mode Surround) : Ce bouton active et désactive le traitement 3D Surround du système SB 16. Le Surround Mode Indicator (Témoin du mode Surround) devient bleu lorsque le 3D Surround est actif et blanc lorsqu'il n'est pas actif (son stéréo normal). Voir Bouton Surround Mode de la barre de son pour plus d'informations.

Volume Up/Down Buttons (Boutons Volume Haut/Bas) : Appuyez sur le bouton ( – ) pour réduire le volume ; appuyez sur le bouton ( + ) pour augmenter le volume.

Source Selector Button (Bouton Sélecteur de source) : Ce bouton permet de basculer entre les sources connectées aux entrées Source 1 (analogique) et Source 2 (numérique). Lorsque la Source 1 est active, le Source Indicator (Témoin de source) devient blanc ; lorsque la Source 2 est active, le Source Indicator (Témoin de source) devient bleu.

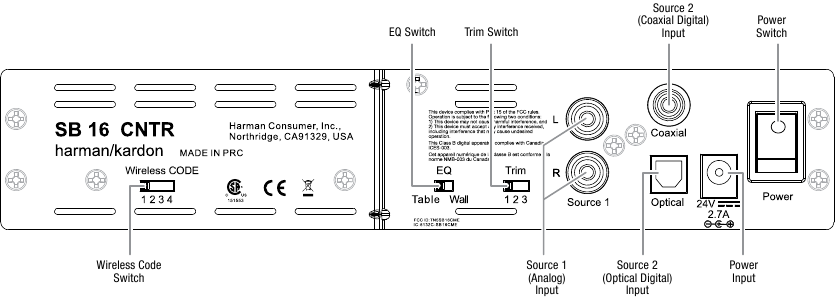

Commandes et connexions du panneau arrière de la barre de son

Wireless Code Switch (Commutateur Code sans fil) : Permet de sélectionner entre quatre canaux différents pour le signal du caisson de basses sans fil.

Assurez-vous de régler le commutateur Wireless Code (Code sans fil) du caisson de basses sur le même canal que celui du commutateur Wireless Code (Code sans fil) de la barre de son. Voir Commutateurs Code sans fil pour plus d'informations.

EQ Switch (Commutateur EQ) : Ce commutateur ajuste les basses de la barre de son pour un montage mural ou sur table. Si vous montez la barre de son sur un mur avec les supports muraux inclus, réglez ce commutateur sur la position Wall (Mur) pour une performance de basse des plus naturelles. Si vous placez la barre de son sur une table, réglez le commutateur EQ sur la position Table (Table) pour une performance de basse des plus naturelles.

Trim Switch (Commutateur Trim) : Ce commutateur ajuste la sensibilité d'entrée de la barre de son afin qu'elle fonctionne avec des téléviseurs ayant différents niveaux de sortie de signal audio. Voir Commutateur Trim de la barre de son pour plus d'informations.

Source 1 Connection (Connexion Source 1) (analogique) : Utilisez le câble audio stéréo inclus pour connecter ici les sorties analogiques stéréo de votre téléviseur, lecteur DVD ou tuner câble/satellite.

Source 2 Connection (Connexion Source 2) (numérique) : Si votre téléviseur, lecteur DVD ou tuner câble/satellite dispose d'une sortie numérique coaxiale, vous pouvez la connecter ici.

REMARQUE : Si vous connectez votre téléviseur ou un autre composant à la connexion Source 1 de la barre de son, vous pouvez connecter un composant différent à la connexion Source 2.

Power Connection (Connexion d'alimentation) : Connectez l'alimentation CC incluse ici. Voir Connexions d'alimentation pour plus d'informations.

Ne branchez pas le cordon CA de l'alimentation à une prise CA avant d'avoir effectué et vérifié toutes les connexions.

Power Switch (Commutateur d'alimentation) : Réglez ce commutateur sur la position On (Marche) (appuyez sur le point blanc du commutateur) pour activer la barre de son. En fonctionnement normal, ce commutateur sera laissé en position On (Marche). Voir Mise sous/hors tension de la barre de son pour plus d'informations.

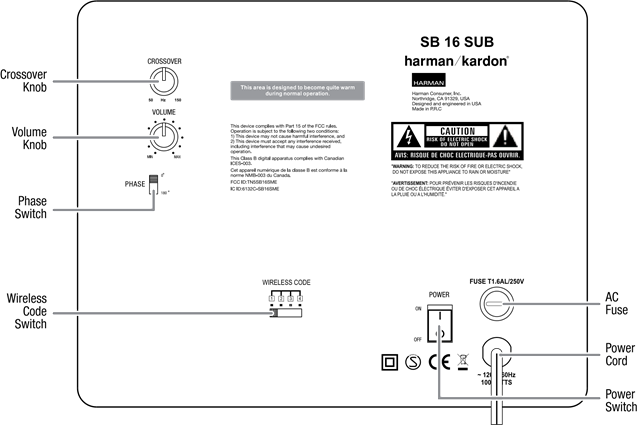

Commandes du panneau arrière du caisson de basses

Crossover Knob (Bouton Fréquence de coupure) : Ce bouton ajuste la fréquence de coupure du caisson de basses entre 50 Hz et 150 Hz. Plus vous réglez le bouton Crossover (Fréquence de coupure) haut, plus le caisson de basses fonctionnera à une fréquence élevée et plus ses basses "overlap" (se chevaucheront) avec celles de la barre de son. Cet ajustement permet d'obtenir une transition douce des fréquences de basses entre le caisson de basses et la barre de son pour une variété de pièces et d'emplacements de caisson de basses. Voir Bouton Crossover du caisson de basses pour plus d'informations.

Volume Knob (Bouton de volume) : Utilisez cette commande pour équilibrer le volume du caisson de basses avec celui de la barre de son. Tournez le bouton dans le sens horaire pour augmenter le volume du caisson de basses ; tournez-le dans le sens antihoraire pour diminuer le volume du caisson de basses.

Phase Switch (Commutateur de phase) : Ce commutateur détermine si l'action piston du haut-parleur du caisson de basses se déplace en phase ou hors phase avec les haut-parleurs de la barre de son. Si le caisson de basses jouait hors phase avec les haut-parleurs de la barre de son, les ondes sonores de la barre de son pourraient annuler certaines des ondes sonores des caissons de basses, réduisant ainsi les performances des basses et l'impact sonore. Ce phénomène dépend en partie du placement du caisson de basses et de la barre de son l'un par rapport à l'autre dans la pièce. Voir Commutateur Phase du caisson de basses pour plus d'informations.

Wireless Code Switch (Commutateur Code sans fil) : Permet de sélectionner entre quatre canaux différents pour le signal du caisson de basses sans fil.

Assurez-vous de régler le commutateur Wireless Code (Code sans fil) de la barre de son sur le même canal que celui du commutateur Wireless Code (Code sans fil) du caisson de basses. Voir Commutateurs Code sans fil pour plus d'informations.

AC Fuse (Fusible CA) : Le SB 16 SUB est équipé en usine d'un fusible CA T1.6AL/250V. Si le fusible grille :

1. Débranchez le cordon d'alimentation de la prise murale.
2. Utilisez un tournevis pour retirer le fusible grillé.
3. Remplacez le fusible par un fusible CA T1.6AL/250V identique.

POUR UNE PROTECTION CONTINUE CONTRE LES INCENDIES, REMPLACEZ LE FUSIBLE UNIQUEMENT PAR UN FUSIBLE DU MÊME TYPE ET DE LA MÊME VALEUR.

Power Cord (Cordon d'alimentation) : Branchez ce cordon dans une prise CA active et non commutée. Voir Connexions d'alimentation pour plus d'informations.

Power Switch (Commutateur d'alimentation) : Réglez ce commutateur sur la position On (Marche) pour activer le caisson de basses. En fonctionnement normal, ce commutateur sera laissé en position On (Marche). Voir Mise sous/hors tension du caisson de basses pour plus d'informations.

Status Indicator (Témoin d'état) (sur le dessus de l'unité, non illustré) : Devient bleu lorsque le commutateur d'alimentation du caisson de basses est en position On (Marche) ; devient orange lorsque le caisson de basses est en Standby (Veille) ; s'éteint lorsque le commutateur Power (Alimentation) du caisson de basses est en position Off (Arrêt).

Placement des enceintes

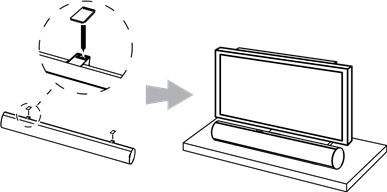

Placement de la barre de son sur une table

Si votre téléviseur est posé sur une table, vous pouvez placer la barre de son sur la table directement devant le support du téléviseur, centrée par rapport à l'écran du téléviseur. Fixez les pieds en caoutchouc fournis à la barre de son comme indiqué sur l'illustration.

Tant que la surface de la table est plane, la barre de son reposera sur les pieds en caoutchouc.

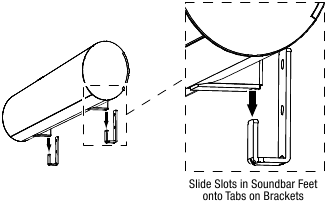

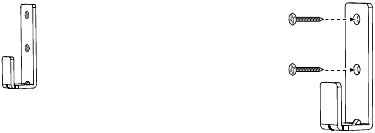

Fixation murale de la barre de son

1. Si votre téléviseur est fixé au mur, vous pouvez utiliser les supports de fixation murale inclus pour monter la barre de son au mur directement sous l'écran du téléviseur. Déterminez l'emplacement de la barre de son sur le mur. Assurez-vous que le haut de la barre de son ne bloquera pas votre vue de l'écran du téléviseur une fois installée au mur.
2. Marquez les emplacements des trous des supports de fixation murale de la barre de son sur le mur. Les trous pour les supports gauche et droit sont espacés de 600 mm et sont conçus pour accepter des vis #8. Les trous supérieurs et inférieurs pour chaque support sont espacés de 25 mm. Voir l'illustration ci-dessous.

   REMARQUE : Pour vous assurer que la barre de son sera de niveau, utilisez un niveau à bulle, un viseur laser ou tout autre appareil pour vous assurer que les deux ensembles de trous sont exactement à la même hauteur.
3. Si vous utilisez l'entrée audio numérique optique de la barre de son, sélectionnez les supports de fixation murale étendus. Sinon, sélectionnez les supports de fixation murale peu profonds.

4. Fixez les deux supports de fixation murale au mur aux emplacements que vous avez marqués, en utilisant le matériel approprié à la construction et aux matériaux du mur. Notez que la barre de son pèse 3,6 kg (8 lb). Assurez-vous d'utiliser du matériel pouvant supporter ce poids.

5. Après avoir effectué toutes les connexions décrites dans la section Connexions, fixez la barre de son aux supports en faisant glisser les fentes de ses pieds sur les languettes verticales des supports.

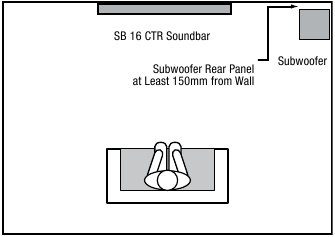

Placement du caisson de basses

Étant donné que nos oreilles n'entendent pas le son directionnel aux basses fréquences où le caisson de basses fonctionne, il fonctionnera bien depuis presque n'importe quel endroit de votre pièce. Cependant, la reproduction des basses la plus puissante est susceptible d'être entendue lorsque le caisson de basses est placé dans un coin le long du même mur que la barre de son.

Assurez-vous que le panneau arrière du caisson de basses est à au moins 150 mm (6") du mur pour permettre le bon fonctionnement de l'ouverture de son évent.

Vous pouvez expérimenter le placement du caisson de basses en le plaçant temporairement à la position d'écoute et en diffusant de la musique avec un contenu de basses puissant. Déplacez-vous à divers endroits de la pièce pendant que le système joue et écoutez jusqu'à ce que vous trouviez l'emplacement où la performance des basses est la meilleure. Placez le caisson de basses à cet emplacement.

La distance de fonctionnement sans fil maximale entre la barre de son et le caisson de basses est d'environ 15,3 m (50 pieds).

Connexions

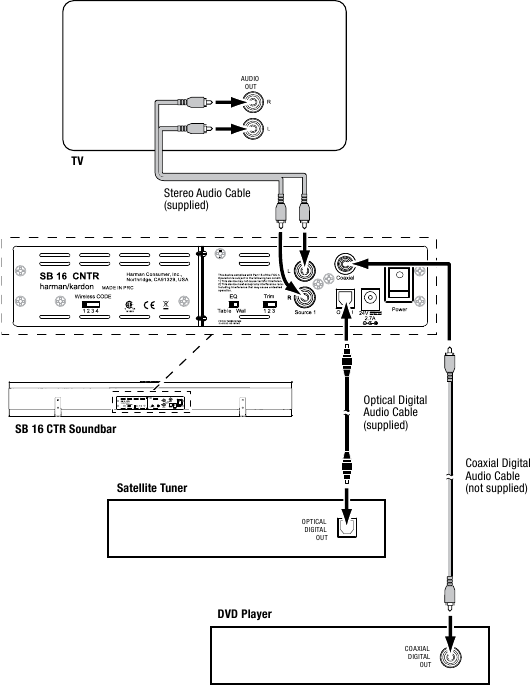

Connexions des sources

Analogique : Utilisez le câble audio stéréo fourni pour connecter l'entrée Source 1 (analogique) de la barre de son à la sortie audio stéréo de votre téléviseur. Si votre téléviseur dispose de deux ensembles de prises de sortie audio, utilisez celui qui a un niveau de sortie fixe (non variable). Cela vous permettra d'éteindre complètement les haut-parleurs de votre téléviseur tandis que le téléviseur continue de fournir un signal audio constant à la barre de son.

Numérique : Si votre lecteur DVD, tuner câble ou tuner satellite dispose de sorties numériques coaxiales ou optiques, vous pouvez utiliser le câble audio numérique optique fourni et un câble audio numérique coaxial (non fourni) pour les connecter aux entrées numériques Optique et Coaxiale de la barre de son.

REMARQUE : Si votre lecteur DVD, tuner câble ou tuner satellite ne dispose pas d'une sortie numérique coaxiale, vous pouvez connecter sa sortie audio analogique à votre téléviseur. Le téléviseur enverra son signal audio à la barre de son via la connexion analogique décrite ci-dessus.

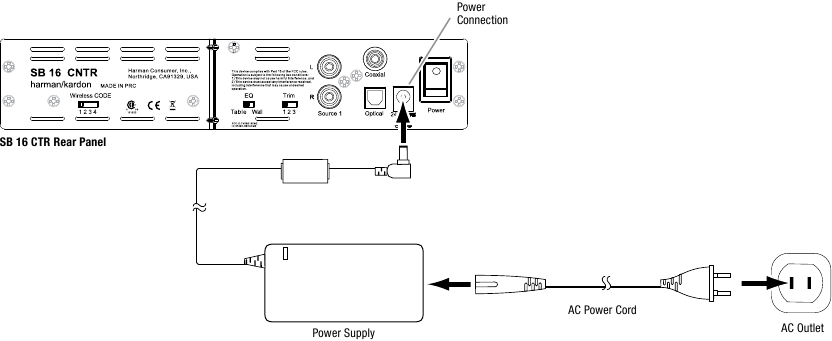

Connexions d'alimentation

Après avoir effectué et vérifié toutes les connexions de source ci-dessus :

1. Connectez le bloc d'alimentation CC à la connexion d'alimentation de la barre de son. Branchez ensuite le cordon secteur fourni au bloc d'alimentation CC et à une prise secteur active et non commutée. NE branchez PAS ce cordon dans les prises accessoires présentes sur certains composants audio.
2. Branchez le cordon d'alimentation du caisson de basses à une prise secteur active et non commutée. NE branchez PAS ce cordon dans les prises accessoires présentes sur certains composants audio.

Fonctionnement

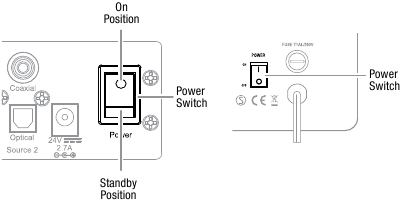

Placez les interrupteurs d'alimentation de la barre de son et du subwoofer en position On.

Allumer et éteindre la barre de son

Manuellement : Pour allumer manuellement la barre de son, appuyez brièvement sur le bouton Power de la barre de son.

Pour mettre manuellement la barre de son en mode veille, maintenez le bouton Power enfoncé pendant au moins trois secondes.

REMARQUE : Si vous mettez manuellement la barre de son en mode veille, vous ne pouvez la rallumer qu'en appuyant à nouveau manuellement sur le bouton Power.

Allumage automatique : La barre de son est équipée d'un détecteur de signal qui allumera automatiquement l'appareil lorsqu'il détectera un signal audio sur l'une de ses entrées. Pour minimiser la consommation d'énergie, le détecteur de signal n'est pas activé tant que la barre de son n'a pas détecté un signal de télécommande IR quelconque. Il ne s'agit pas nécessairement d'un code de télécommande appris par la barre de son (voir Programmation de la barre de son pour répondre à la télécommande de votre téléviseur) – allumer votre téléviseur ou modifier son volume via sa télécommande suffira.

Une fois que le détecteur de signal de la barre de son a été activé, l'appareil passera automatiquement du mode veille au mode de fonctionnement dès qu'il détectera un signal d'entrée sur l'une de ses connexions d'entrée Source.

Extinction automatique : La barre de son entrera automatiquement en mode veille si aucun signal audio n'est détecté sur l'une de ses connexions d'entrée Source pendant environ 15 minutes. Si vous avez programmé la barre de son pour qu'elle réponde aux commandes d'allumage et d'extinction de la télécommande de votre téléviseur, vous pouvez mettre manuellement la barre de son en mode veille sans avoir à maintenir son bouton Power enfoncé pendant trois secondes. Voir Programmation de la barre de son pour répondre à la télécommande de votre téléviseur.

Si vous vous absentez de chez vous pendant une longue période, ou si vous n'utilisez pas le système pendant une longue période, mettez l'interrupteur d'alimentation de la barre de son en position Off.

Allumer et éteindre le subwoofer

Le subwoofer s'allumera automatiquement lorsqu'il recevra un signal audio, et il retournera en mode veille lorsqu'il n'aura reçu aucun signal audio pendant 15 minutes. La LED du subwoofer deviendra bleue lorsque le subwoofer est allumé, et deviendra orange lorsque le subwoofer est en mode veille.

Si vous vous absentez de chez vous pendant une longue période, ou si vous n'utilisez pas le système pendant une longue période, placez l'interrupteur d'alimentation du subwoofer en position Off.

Réglage du volume du système

Appuyez sur les boutons Volume Up (Volume plus) et Volume Down (Volume moins) de la barre de son pour augmenter et diminuer le volume du système un cran à la fois. Maintenez les boutons enfoncés pour augmenter ou diminuer le volume en continu. REMARQUE : Le réglage le plus bas du bouton Volume Down (Volume moins) mettra le système en mode silencieux.

Si le système ne joue pas assez fort ou assez doucement, ajustez le Trim Switch (voir Soundbar Trim Switch).

Pour un son optimal, nous recommandons de désactiver les haut-parleurs intégrés de votre téléviseur. Consultez le manuel d'utilisation de votre téléviseur pour savoir comment procéder. S'il n'y a aucun moyen de désactiver les haut-parleurs de votre téléviseur, vous pouvez régler le volume du téléviseur de manière à ce que votre système SB 16 fournisse toujours la majeure partie du son :

1. À l'aide des boutons de volume de votre téléviseur, baissez complètement le volume.
2. Utilisez ensuite les boutons Volume Up (Volume plus)/Down (Volume moins) de la barre de son pour régler le son à un niveau d'écoute confortable.

De cette façon, votre système SB 16 devrait toujours être plus puissant que les haut-parleurs de votre téléviseur. REMARQUE : Cela peut réduire le volume de la connexion de sortie de votre téléviseur, vous devrez donc peut-être régler le Trim Switch de la barre de son sur la position 3 pour compenser. Voir Soundbar Trim Switch.

Mettre le système en sourdine

Appuyez brièvement sur le bouton Power de la barre de son pour mettre le système en sourdine. (L'indicateur Power clignote en bleu.) Appuyez à nouveau brièvement sur le bouton Power pour réactiver le son du système. (L'indicateur Power passe au bleu fixe.)

Bouton Soundbar Surround Mode

Ce bouton commute le son entre la stéréo normale (l'indicateur Surround Mode devient blanc) et le son Surround 3D (l'indicateur Surround Mode devient bleu). Le réglage 3D Surround produira une expérience de son surround complète pour toute personne assise devant la barre de son et à quelques mètres de celle-ci. Bien qu'il soit particulièrement efficace lors du visionnage de films, vous pouvez également essayer le réglage 3D Surround pour la musique.

Bouton Soundbar SRC (Source)

Chaque pression de ce bouton commute la source audio de la barre de son entre la connexion numérique optique, la connexion numérique coaxiale et les connexions analogiques.

Bouton Volume du subwoofer

Utilisez le bouton Volume du subwoofer pour équilibrer les basses avec le reste du son. Écoutez de la musique ou des films que vous connaissez et ajustez le bouton Volume du subwoofer pour que les basses soient équilibrées sur la musique et les films. Écoutez plusieurs enregistrements musicaux et bandes originales de films différents contenant des passages de basses puissants, et trouvez un réglage pour le bouton Volume qui ne sur-accentue pas les basses ni ne les rend faibles.

Une fois que vous avez trouvé un réglage pour le bouton Volume du subwoofer qui équilibre les basses avec le reste du son, vous ne devriez plus avoir à le modifier.

Soundbar Trim Switch

Cet interrupteur ajuste la sensibilité d'entrée audio de la barre de son afin qu'elle fonctionne avec des téléviseurs ayant différents niveaux de sortie de signal audio. Si le signal de sortie audio de votre téléviseur est faible, la barre de son risque de ne pas jouer assez fort. Dans ce cas, réglez le Trim Switch sur la position 3 pour que la barre de son joue plus fort. Si le signal de sortie audio de votre téléviseur est élevé, vous risquez d'entendre de la distorsion dans la barre de son à des volumes d'écoute normaux. Dans ce cas, réglez le Trim Switch sur la position 1 pour réduire la distorsion et améliorer le son.

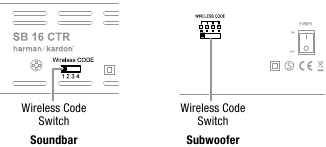

Wireless Code Switches

Dans le cas improbable où vous rencontreriez des interférences lors du fonctionnement du système, ou si vous avez plus d'un système SB 16 en fonctionnement, vous pouvez modifier le canal sans fil sur lequel le système fonctionne. Il y a des interrupteurs Wireless Code à quatre positions sur la barre de son et le subwoofer. Pour changer le canal sans fil, réglez simplement chacun des interrupteurs sur l'une des trois autres positions.

Les interrupteurs de la barre de son et du subwoofer doivent être réglés sur la même position pour que le système sans fil fonctionne correctement.

REMARQUE : La distance de fonctionnement sans fil maximale entre la barre de son et le subwoofer est d'environ 50 pieds (15,3 m).

Bouton Crossover du subwoofer

Le bouton Crossover du subwoofer ajuste le crossover du subwoofer entre 50 Hz et 150 Hz. Plus vous réglez le bouton Crossover sur une valeur élevée, plus le subwoofer fonctionnera à une fréquence élevée et plus ses basses "chevaucheront" celles de la barre de son. Cet ajustement permet d'obtenir une transition douce des fréquences de basse entre le subwoofer et la barre de son pour une variété de pièces et d'emplacements de subwoofer différents.

Pour régler le bouton Crossover, écoutez la fluidité des basses. Si les basses semblent trop fortes à certaines fréquences, essayez un réglage plus bas du bouton Crossover. Si les basses semblent trop faibles à certaines fréquences, essayez un réglage plus élevé du bouton Crossover.

Subwoofer Phase Switch

Cet interrupteur détermine si l'action de type piston du subwoofer se déplace en phase avec les haut-parleurs de la barre de son. Si le subwoofer jouait en décalage de phase avec les haut-parleurs de la barre de son, certaines ondes sonores produites par la barre de son et le subwoofer pourraient s'annuler à certaines fréquences, réduisant ainsi les performances des basses et l'impact sonore. Ce phénomène dépend en partie du placement relatif de tous les haut-parleurs dans la pièce.

Bien qu'il n'y ait pas de réglage absolument correct pour le Phase switch, dans la plupart des cas, il doit être laissé en position 0°. Lorsque le subwoofer est correctement en phase avec les haut-parleurs de la barre de son, le son sera plus clair et aura plus d'impact. Cela rendra les sons percussifs comme la batterie, le piano et les cordes pincées plus réalistes. La meilleure façon de régler le Phase switch est d'écouter de la musique que vous connaissez et d'ajuster l'interrupteur de manière à ce que les tambours et autres sons percussifs aient un impact maximal.

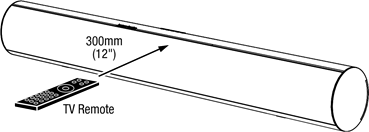

Programmation de la barre de son pour qu'elle réponde à la télécommande de votre téléviseur

Vous pouvez programmer la barre de son afin qu'elle réponde aux commandes d'extinction, de sourdine, d'augmentation du volume, de diminution du volume et de source de la télécommande de votre téléviseur. Cette programmation vous permet de contrôler l'ensemble de votre système de cinéma maison avec une seule télécommande. Avant de commencer à programmer la barre de son, ayez votre télécommande de téléviseur en main. Nous vous recommandons de vous asseoir devant la barre de son.

REMARQUE : Certaines étapes expireront, veuillez donc lire toute cette procédure avant de commencer.

Ayez la télécommande à portée de main. Lorsque vous commencez la programmation de la télécommande après l'étape 4, soyez prêt à pointer la télécommande du téléviseur vers l'avant de la barre de son à une distance d'environ 300 mm à 900 mm (environ 12 à 36 pouces).

REMARQUE : Si, à tout moment, les boutons Surround et Source cessent tous deux de clignoter, et que la barre de son revient à l'état de marche, l'opération de programmation a échoué. Dans ce cas, recommencez à l'étape 2.

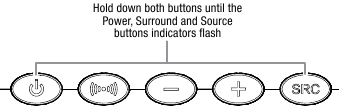

Pour programmer la commande d'extinction, de son surround, de diminution du volume, d'augmentation du volume ou de source

1. Assurez-vous que la barre de son est allumée.
2. Appuyez simultanément et maintenez enfoncés les boutons Power (Alimentation) et Source (Source) de la barre de son jusqu'à ce que le bouton Surround (Son surround) visible clignote en bleu (les boutons Power et Source clignotent également mais sont couverts par vos doigts). Si les boutons ne clignotent pas après trois secondes, relâchez les boutons et réessayez.

3. Vous avez maintenant 20 secondes pour appuyer momentanément sur le bouton de la barre de son que vous souhaitez programmer (Power (Alimentation), Surround (Son surround), Volume Down (Diminution du volume), Volume Up (Augmentation du volume), Source (Source)), sinon l'opération de programmation échouera et vous devrez recommencer à l'étape 2. Si l'opération est réussie, le voyant du bouton Power de la barre de son s'éteindra.

4. Vous avez maintenant 5 secondes pour pointer la télécommande du téléviseur vers l'avant de la barre de son et appuyer lentement et de manière répétée sur le bouton correspondant de la télécommande jusqu'à ce que les boutons Surround et Source de la barre de son clignotent, puis, après quelques secondes, retrouvent un éclairage constant. Cela indique que l'opération de programmation a été réussie. Sinon, vous devez recommencer à l'étape 2.

Pour programmer la commande Mute (Sourdine)

Répétez les étapes 1 et 2. À l'étape 3, appuyez et maintenez enfoncé le bouton Power (Alimentation) de la barre de son jusqu'à ce que les boutons Surround et Source passent à un éclairage constant. Procédez ensuite à l'étape 4.

Pour effacer toute la programmation de la télécommande

Assurez-vous que la barre de son est allumée, puis appuyez simultanément et maintenez enfoncés les boutons Surround Mode (Mode Surround) et Volume Up (Augmentation du volume) de la barre de son jusqu'à ce que les voyants de tous les boutons clignotent.

Dépannage

Si votre système SB 16 ne fonctionne pas comme vous le pensez, vérifiez si le problème est couvert dans cette section avant d'appeler votre revendeur ou de contacter un représentant harman kardon.

Problème	Solution
Si la barre de son ne s'allume pas :	Vérifiez que le cordon d'alimentation CA de l'alimentation de la barre de son est branché dans une prise secteur fonctionnelle et que l'alimentation est branchée à la barre de son. Vérifiez que l'interrupteur d'alimentation de la barre de son est en position On (Marche).
Si le caisson de basses ne s'allume pas :	Vérifiez que le cordon d'alimentation du caisson de basses est branché dans une prise secteur fonctionnelle. Vérifiez que l'interrupteur d'alimentation du caisson de basses est en position On (Marche). Vérifiez si le fusible CA du caisson de basses a grillé. Consultez Commandes du panneau arrière du caisson de basses : Fusible CA pour les instructions sur la vérification et le remplacement du fusible.
S'il n'y a pas de son provenant de la barre de son et du caisson de basses :	Vérifiez que la barre de son est allumée (le Voyant d'alimentation est bleu). Vérifiez que le câble reliant le téléviseur ou un autre composant source à la barre de son est correctement connecté aux deux extrémités. Vérifiez que le Sélecteur de source de la barre de son est réglé sur la bonne source (le Voyant de source devient blanc pour la Source 1 – analogique et bleu pour la Source 2 – numérique) et que la source lit un signal audio. Vérifiez que le système n'est pas en sourdine (lorsque le système est en sourdine, le Voyant d'alimentation de la barre de son clignote en bleu). Si le système est en sourdine, appuyez momentanément sur le bouton Power (Alimentation) pour désactiver la sourdine. Vérifiez que le volume de la barre de son n'est pas complètement baissé (le réglage le plus bas du bouton Volume Down (Diminution du volume) mettra le système en sourdine).
S'il n'y a pas de son provenant uniquement du caisson de basses :	Vérifiez que le Contrôle du volume du caisson de basses n'est pas complètement baissé (entièrement dans le sens inverse des aiguilles d'une montre). Vérifiez que les commutateurs de Code sans fil sur le caisson de basses et la barre de son sont tous deux réglés sur le même numéro de réglage. Rapprochez le caisson de basses de la barre de son. La distance maximale de fonctionnement sans fil est de 15,3 m (50 pieds).
Si le son de la barre de son est déformé :	Réglez le commutateur Trim (Réglage) de la barre de son sur un réglage inférieur. Vérifiez le composant source pour voir si la distorsion provient de celui-ci, et non de la barre de son.
Si le son du système est trop faible, même lorsque le volume de la barre de son est au maximum :	Réglez le commutateur Trim (Réglage) de la barre de son sur un réglage plus élevé. Si le téléviseur ou le composant source est connecté via une sortie variable, consultez ses instructions pour vous assurer que la sortie n'est pas trop faible.
Si la sortie des basses n'est pas assez forte :	Augmentez le bouton de volume du caisson de basses. Déplacez le caisson de basses dans un coin de la pièce. Rapprochez le caisson de basses de l'emplacement d'écoute.
Si la barre de son n'apprend pas les commandes de la télécommande de votre téléviseur :	Suivez attentivement les étapes 1 à 4 de Programmation de la barre de son pour qu'elle réponde à la télécommande de votre téléviseur. Maintenez la télécommande du téléviseur à 12 pouces (300 mm) devant la barre de son pendant la procédure d'apprentissage. Bien que la barre de son puisse apprendre les commandes de la plupart des télécommandes de téléviseur, certains codes IR pourraient ne pas être appris.
Si vous appuyez sur le bouton Power de la télécommande de votre téléviseur et que la barre de son s'éteint lorsque le téléviseur s'allume (ou vice versa) :	Appuyez une fois sur le bouton Power (Alimentation) de la barre de son ou du téléviseur (mais pas des deux). Cela les remettra en synchronisation afin qu'ils s'allument et s'éteignent ensemble lorsque vous appuyez sur le bouton Power de la télécommande du téléviseur.

Vous trouverez des informations supplémentaires de dépannage dans le lien FAQ sur la page Support à l'adresse www.harmankardon.com.

Spécifications

SB 16 System
Réponse en fréquence	50Hz – 20kHz
SB 16 CTR Soundbar
Transducteurs de médium	Deux cônes de 3" (75mm) par canal, blindés vidéo
Transducteur haute fréquence	Un dôme de 3/4" par canal, blindé vidéo
Puissance de l'amplificateur	25 watts x 2
Alimentation requise	24V DC, 2.5A – 2.7A
Dimensions (H x L x P)	110mm x 920mm x 89mm (4-5/16" x 36-1/4" x 3-1/2")
Poids	3.6kg (8 lb)
SB 16 Subwoofer
Haut-parleur de graves	cône de 10" (254mm)
Type de caisson	Bass-reflex
Alimentation requise	120V AC, 50Hz/60Hz, 100W
Dimensions (H x L x P)	480mm x 380mm x 380mm (18-7/8" x 13-3/8" x 13-3/8")
Poids	15.4kg (34 lb)

HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
516.255.4545 (USA only)

Fabriqué en R.P.C.

© 2010 HARMAN International Industries, Incorporated. Tous droits réservés.
harman kardon est une marque déposée de HARMAN International Industries, Incorporated, enregistrée aux États-Unis et/ou dans d'autres pays.
Les caractéristiques, les spécifications et l'apparence sont sujettes à modification sans préavis.

Part No. 406-000-06269-E

www.harmankardon.com
