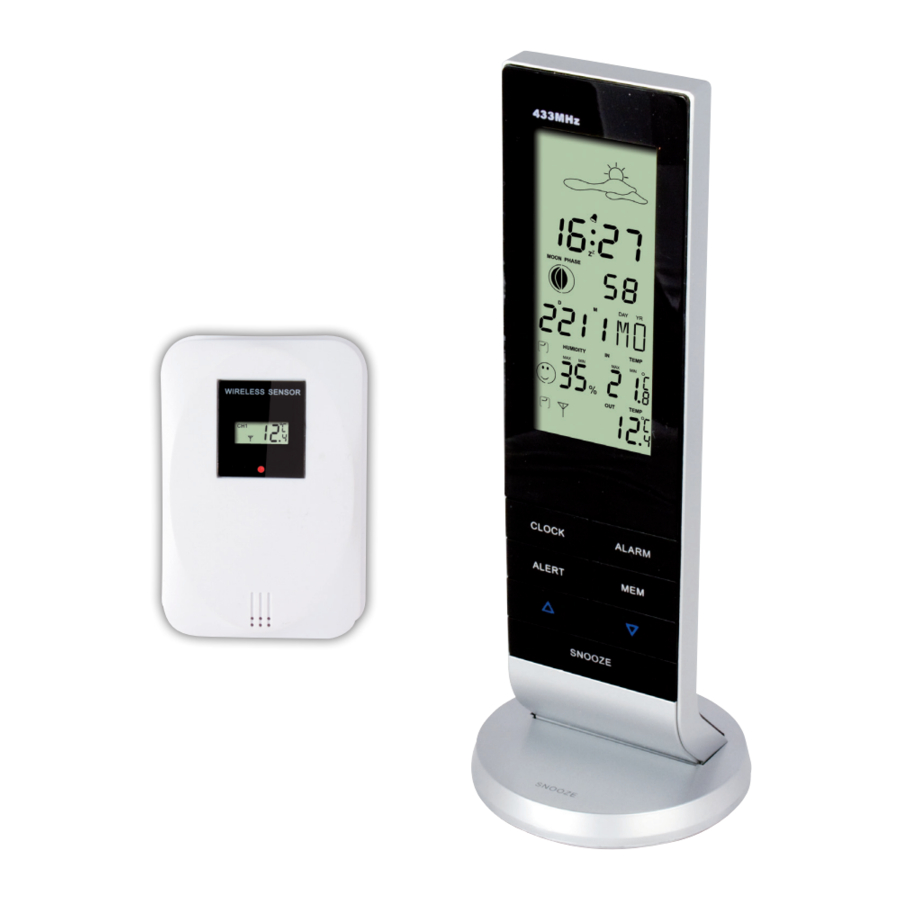

Alecto WS-1150 - Manuel de la station météo avec capteur extérieur sans fil

INSTALLATION

Alimentation électrique

1. Faites glisser le couvercle du compartiment des piles vers le bas à l'arrière de l'unité intérieure et retirez-le.
2. Insérez 2 piles de type AAA, 1,5 Volt, en respectant les polarités indiquées à l'intérieur du compartiment des piles (voir A). Les piles ne sont pas incluses. Après avoir installé les piles, l'unité intérieure commencera une recherche de 3 minutes pour toute unité extérieure à proximité. C'est pourquoi vous devez suivre les instructions 3 et 4 pendant ces 3 minutes.
3. Appuyez sur la demi-lune du couvercle du compartiment des piles au bas de l'unité extérieure (voir I). Simultanément, séparez les deux parties du boîtier l'une de l'autre (voir J). Retirez maintenant le couvercle du compartiment des piles de l'unité intérieure.
4. Insérez 2 piles de type AAA, 1,5 Volt, en respectant les polarités indiquées à l'intérieur du compartiment des piles (voir B). Pour que l'unité extérieure émette à nouveau.
5. Appuyez sur le bouton "TX" (Transmettre) (voir C) pour que l'unité extérieure émette à nouveau si l'enregistrement a échoué.
6. Appuyez sur le bouton "C/F" (Celsius/Fahrenheit) (voir D) pour basculer l'affichage de l'unité extérieure entre ºC et ºF. Dès que l'unité intérieure et l'unité extérieure ont été trouvées, la température extérieure apparaît sur l'écran de l'unité intérieure (voir E).
7. Replacez maintenant les couvercles des compartiments des piles sur l'unité intérieure et extérieure.
8. Vous pouvez maintenant suspendre l'unité extérieure à une vis ou la poser quelque part.

Réglage du format de l'heure

L'heure peut être affichée au format 12 heures ou 24 heures. Lorsque vous sélectionnez l'affichage sur 12 heures, "AM" apparaîtra sur l'écran avant midi et "PM" apparaîtra sur l'écran après midi. Lorsque vous sélectionnez l'affichage sur 24 heures, l'horloge va de 00 à 24 heures.
Appuyez sur le bouton "" pour basculer entre les formats 12 heures et 24 heures.

Réglage de l'heure et de la date

Dès que vous avez inséré les piles dans l'unité intérieure, l'horloge et la date afficheront 00:00. Vous pouvez régler l'heure, la date et la langue (pour le nom du jour) comme suit :

1. Appuyez et maintenez le bouton "CLOCK" (HORLOGE) pendant 2 secondes. Les chiffres de l'horloge sur l'écran commenceront à clignoter.
2. Appuyez sur le bouton "" ou "" pour régler l'année correcte.
3. Appuyez sur le bouton "CLOCK" (HORLOGE) pour passer au réglage du mois.
4. Appuyez sur le bouton "" ou "" pour régler le mois correct.
5. Appuyez sur le bouton "CLOCK" (HORLOGE) pour passer au réglage du jour.
6. Appuyez sur le bouton "" ou "" pour régler le jour correct.
7. Appuyez sur le bouton "CLOCK" (HORLOGE) pour passer au réglage de la langue.
8. Appuyez sur le bouton "CLOCK" (HORLOGE) pour passer au réglage de la langue.

Vous pouvez choisir parmi les paramètres linguistiques suivants pour l'indication du jour.
NE - Néerlandais
ES - Espagnol
DA - Danois
GE - Allemand
EN - Anglais
IT - Italien
FR - Français

9. Appuyez sur le bouton "" ou "" pour régler la langue souhaitée.
10. Appuyez sur le bouton "CLOCK" (HORLOGE) pour passer au réglage des heures.
11. Appuyez sur le bouton "" ou "" pour régler les heures correctes.
12. Appuyez sur le bouton "CLOCK" (HORLOGE) pour passer au réglage des minutes.
13. Appuyez sur le bouton "" ou "" pour régler les minutes correctes.
14. Appuyez sur le bouton "CLOCK" (HORLOGE) pour passer au réglage du fuseau horaire.
15. Le fuseau horaire n'a aucune fonction et ne nécessite pas de réglage.
16. Appuyez sur le bouton "CLOCK" (HORLOGE) ou attendez 8 secondes pour quitter le mode de programmation.

L'affichage cessera de clignoter et affichera l'heure et la date correctes.

• L'affichage cessera également de clignoter si vous n'appuyez sur aucun bouton pendant 8 secondes.
• Vous pouvez appuyer et maintenir le bouton "" ou "" pendant au moins 2 secondes pour ajuster toute valeur clignotante par pas de 8.

Réglage de l'alarme

Vous pouvez utiliser la fonction d'alarme pour régler une heure de réveil.

1. Appuyez et maintenez le bouton "ALARM" (ALARME) pendant 2 secondes, l'heure de l'alarme sur l'écran commencera à clignoter.
2. Appuyez sur le bouton "" ou "" pour régler les heures correctes.
3. Appuyez sur le bouton "ALARM" (ALARME) pour passer au réglage des minutes.
4. Appuyez sur le bouton "" ou " " pour régler les minutes correctes.
5. Appuyez sur le bouton "ALARM" (ALARME) ou attendez 8 secondes pour quitter le mode de programmation.
6. Appuyez brièvement sur le bouton "ALARM" (ALARME) pour activer ( l'icône apparaît) ou désactiver ( l'icône disparaît) l'alarme.

Le buzzer d'alarme fonctionne comme suit :

• de 0 à 10 secondes : 1 bip/sec.
• de 10 à 20 secondes : 2 bips/sec.
• de 20 à 30 secondes : 3 bips/sec.
• de 30 à 120 secondes : 4 bips/sec.

Réglage de l'unité de température

La température peut être affichée en ºC ou ºF. Appuyez sur le bouton "" pour basculer entre ºC et ºF.

Réglage de l'alerte de température

Vous pouvez uniquement définir une alerte de température haute et basse pour la température extérieure. Dès que la température extérieure dépasse ou descend en dessous de cette limite, une alarme sera émise. Cette alerte doit être réglée par canal.

1. Appuyez et maintenez le bouton "ALERT" (ALERTE) pendant 2 secondes. L'affichage du maximum d'alerte commencera à clignoter.
2. Appuyez sur le bouton "" ou "" pour régler la température maximale correcte.
3. Appuyez sur le bouton "ALERT" (ALERTE) pour passer au réglage de la température minimale.
4. Appuyez sur le bouton "" ou "" pour régler la température minimale correcte.
5. Appuyez sur le bouton "ALERT" (ALERTE) ou attendez 8 secondes pour quitter le mode de programmation.
6. Appuyez brièvement sur le bouton "ALERT" (ALERTE) pour activer ( l'icône apparaît) ou désactiver ( l'icône disparaît) l'alarme.

Conseils de positionnement

• Ne placez jamais l'unité intérieure en plein soleil et éloignez-la des objets émettant de la chaleur (lampes, radiateurs, etc.).
• Pour une bonne réception des signaux horaires radiopilotés, ne placez jamais l'unité intérieure à côté de grandes surfaces métalliques ou d'appareils à champs électromagnétiques puissants.
• Bien que l'unité extérieure soit adaptée à un placement à l'extérieur, l'unité n'est pas étanche. Veuillez placer cette unité dans un endroit protégé de la pluie et du vent.
• La distance entre l'unité intérieure et l'unité extérieure ne doit pas dépasser 50 mètres.

Piles rechargeables

Vous pouvez choisir d'utiliser des piles normales (alcalines) ou rechargeables dans l'unité intérieure et extérieure. Cependant, les piles rechargeables fournissent une tension plus faible, ce qui réduit la durée de vie et la précision de la WS-1150. Les piles rechargeables doivent être chargées à l'aide d'un chargeur externe.

Piles de l'unité extérieure

Comme les piles alcalines ordinaires fonctionnent mal ou pas du tout à des températures proches ou inférieures à 0°C, nous ne recommandons pas d'utiliser des piles alcalines standard pour l'unité extérieure. C'est pourquoi nous recommandons d'insérer des piles au lithium dans l'unité extérieure, car celles-ci sont conçues pour fonctionner dans une plage de température de -20°C à 60°C. Ces piles peuvent être commandées auprès du service client d'Alecto via le numéro de téléphone 073 6411 355 (Pays-Bas) ou 03 238 5666 (Belgique) ou via internet www.alecto. nl. Les piles au lithium d'une capacité de 2900mAh ont une durée de vie d'au moins un an.

AFFICHAGE

Général

La température, l'humidité et la pression atmosphérique réelles ne seront affichées correctement qu'après que l'unité intérieure et l'unité extérieure aient été allumées pendant plusieurs heures et n'aient pas été déplacées.
Les prévisions météorologiques et la pression atmosphérique seront affichées correctement après au moins 24 heures.

Unité extérieure

Aperçu de l'affichage

1. prévisions météorologiques à l'aide de différentes icônes.
2. fonction réveil activée/désactivée.
3. aucune fonction
4. indication de batterie faible de l'unité intérieure
5. affichage de l'heure
6. fonction de répétition d'alarme activée
7. indication de l'état de la lune
8. affichage des secondes
9. affichage de la date
10. affichage du nom du jour
11. icône de courbe de température intérieure
12. humidité intérieure
13. icône de confort
14. courbe de température extérieure
15. icône de réception
16. alerte de température haute et basse
17. indication de batterie faible de l'unité extérieure
18. historique d'affichage minimum ou maximum
19. température de l'unité extérieure
20. affichage en ºC ou ºF
21. température intérieure
22. affichage en ºC ou ºF

FONCTIONNEMENT

Prévisions météorologiques

Les prévisions météorologiques sont affichées à l'aide de différentes icônes. Ces prévisions sont calculées en fonction des changements de pression atmosphérique, ce qui permet une fiabilité de 70 à 75%. L'utilisation de la climatisation ou des ajustements du climat intérieur peuvent affecter les prévisions météorologiques.

Les prévisions météorologiques sont indiquées par 4 combinaisons d'icônes :

Ensoleillé

Partiellement nuageux

Nuageux

Pluvieux

Alarme (réveil)

Voir Installation pour le réglage du réveil. Appuyez sur le bouton "ALARM" (ALARME) pour activer l'alarme. Dès que l'alarme retentit, vous pouvez la désactiver en appuyant sur n'importe quel bouton. La fonction d'alarme reste activée et sonnera à nouveau après 24 heures.

Fonction de répétition d'alarme (snooze)

Lorsque l'alarme retentit et que vous utilisez la fonction de répétition d'alarme en appuyant sur le pied ou le bouton "SNOOZE" (RÉPÉTITION D'ALARME), l'alarme s'arrête et l'icône apparaît sur l'affichage et clignote avec l'icône d'alarme . L'alarme retentira à nouveau après 5 minutes. Appuyez sur le bouton "SNOOZE" (RÉPÉTITION D'ALARME) ou sur le pied du WS-1150 pour activer à nouveau la fonction de répétition d'alarme ou appuyez sur n'importe quel autre bouton pour désactiver l'alarme.

État de la lune

L'état de la lune indique quelle proportion de la lune est visible (lorsqu'il n'y a pas de nuages). Cet affichage dépend du réglage de la date.

Température intérieure

La température intérieure est mesurée toutes les 12 secondes. L'icône de courbe de température indique si la température augmente, diminue ou reste stable comme suit.
Si le changement de température est inférieur à 1 ºC en une heure, apparaîtra.
Si le changement de température est supérieur à 1 ºC en une heure, apparaîtra.
Si le changement de température est inférieur à 1 ºC en une heure, apparaîtra.
Cette mesure a une plage de 0 ºC à +50 ºC ±1 ºC

Humidité intérieure

L'humidité est mesurée toutes les 12 secondes. L'affichage indique le pourcentage d'humidité. L'icône de confort indique à quel point le climat intérieur est agréable.
Lorsque l'humidité est inférieure à 40 % :
Lorsque la température intérieure est comprise entre 20 °C et 28 °C et que l'humidité est comprise entre 40 % et 70 % :

Aucune icône n'est affichée lorsque l'humidité est comprise entre 40 % et 70 %, mais que la température intérieure est en dehors de la plage de 20 °C à 28 °C.

Lorsque l'humidité est supérieure à 70 % :

Mémoire

Vous pouvez appuyer sur le bouton "MEM" (MÉMOIRE) pour afficher les valeurs minimale et maximale mesurées des éléments suivants.

• température intérieure
• humidité
• température extérieure

1. appuyez sur le bouton "MEM" (MÉMOIRE).
2. lors de l'affichage de la température intérieure, de l'humidité et de la température extérieure, le mot "MAX" (MAXIMUM) apparaîtra. La valeur indiquée montre la valeur maximale mesurée.
3. appuyez sur le bouton "MEM" (MÉMOIRE).
4. lors de l'affichage de la température intérieure, de l'humidité et de la température extérieure, le mot "MIN" (MINIMUM) apparaîtra. La valeur indiquée montre la valeur minimale mesurée.
5. appuyez sur le bouton "MEM" (MÉMOIRE) ou attendez 8 secondes pour quitter ce mode.

Réinitialisation de la mémoire

Il est possible de supprimer les valeurs maximale et minimale.

1. appuyez et maintenez le bouton "MEM" (MÉMOIRE) pendant 2 secondes jusqu'à ce que vous entendiez un signal sonore.

Les enregistrements maximum et minimum sont maintenant supprimés.

Alerte de température extérieure

Voir Configuration de l'alerte de température dans le chapitre Installation pour définir la limite d'alerte. Activation/désactivation de l'alarme :

1. appuyez sur le bouton "ALERT" (ALERTE) pour activer l'alarme ( apparaît sur l'affichage).
2. appuyez à nouveau sur le bouton " ALERT" (ALERTE) pour désactiver l'alarme (l'icône disparaît).

Lorsque l'alarme est activée et que la limite de température supérieure ou inférieure est dépassée, un signal d'alerte sera émis toutes les 5 secondes tandis que l'affichage de la température extérieure commencera à clignoter. Ce signal d'alarme est répété chaque minute jusqu'à ce que la température soit de nouveau dans les limites.

Il est également possible de désactiver cette alerte.

REMPLACEMENT DES PILES

Unité intérieure

Après avoir remplacé les piles de l'unité intérieure, toutes les mémoires et tous les réglages seront supprimés.

Unité extérieure

Après avoir remplacé les piles de l'unité extérieure, vous devrez la réenregistrer auprès de l'unité intérieure.

Pour ce faire, suivez les instructions du chapitre "Installation".

RÉINITIALISATION/ERREUR SYSTÈME

Si vous avez perdu l'aperçu des réglages ou si le WS-1150 semble mal fonctionner, nous vous recommandons de réinitialiser les unités intérieure et extérieure.

1. Retirez les piles des unités intérieure et extérieure.
2. Attendez au moins 10 secondes, puis replacez les piles.
3. Suivez la procédure d'enregistrement (voir le paragraphe "Installation").

Après plusieurs secondes, l'unité intérieure et l'unité extérieure se seront reconnues et vous pourrez réutiliser le WS-1150.

Si vous n'avez toujours pas de connexion ou de son, veuillez contacter le service client d'Alecto : www.alecto.nl

ENVIRONNEMENT

En fin de vie, ce produit ne doit pas être jeté avec les déchets ménagers normaux, mais doit être déposé dans un point de collecte pour le recyclage des équipements électriques et électroniques.
Ne jetez pas les piles épuisées, déposez-les dans votre centre de collecte local pour les petits déchets chimiques.

SPÉCIFICATIONS

Unité intérieure

Unité extérieure

DÉCLARATION DE CONFORMITÉ

Par la présente, Hesdo déclare que l'équipement radio de type Alecto WS-1150 est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://DOC.hesdo.com/WS-1150-DOC.pdf
