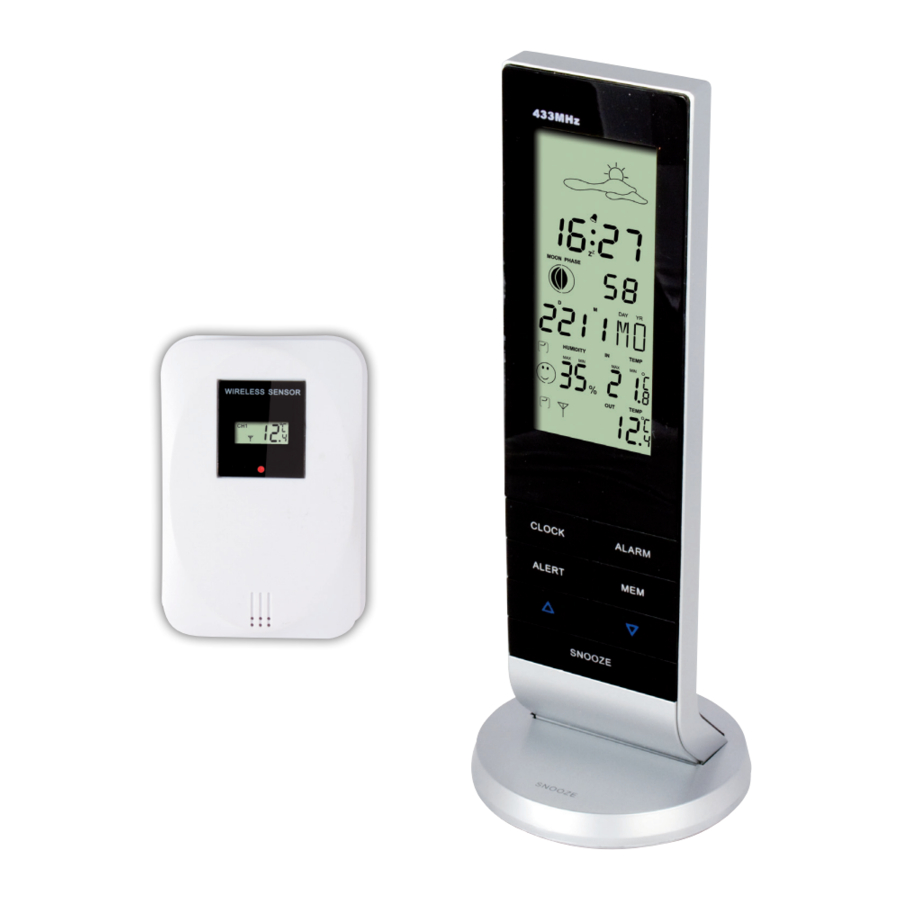

Alecto WS-1150 - Instrukcja obsługi stacji pogodowej z bezprzewodowym czujnikiem zewnętrznym

INSTALACJA

Zasilanie

1. Zsuń pokrywę baterii z tyłu jednostki wewnętrznej i zdejmij ją.
2. Umieść 2 baterie typu AAA, 1,5 V, zgodnie z oznaczeniami wewnątrz komory baterii (patrz A). Baterie nie są dołączone. Po zainstalowaniu baterii jednostka wewnętrzna rozpocznie 3-minutowe skanowanie w poszukiwaniu pobliskiej jednostki zewnętrznej. Dlatego należy postępować zgodnie z instrukcjami 3 i 4 w ciągu tych 3 minut.
3. Naciśnij półksiężyc na pokrywie baterii na spodzie jednostki zewnętrznej (patrz I). Jednocześnie odciągnij od siebie dwie części obudowy (patrz J). Teraz zdejmij pokrywę baterii z jednostki wewnętrznej.
4. Umieść 2 baterie typu AAA, 1,5 V, zgodnie z oznaczeniami wewnątrz komory baterii (patrz B). Aby jednostka zewnętrzna ponownie zaczęła nadawać.
5. Naciśnij przycisk "TX" (patrz C), aby jednostka zewnętrzna ponownie zaczęła nadawać, jeśli rejestracja nie powiodła się.
6. Naciśnij przycisk "C/F" (patrz D), aby przełączać wyświetlanie na jednostce zewnętrznej między ºC i ºF. Gdy tylko jednostka wewnętrzna i zewnętrzna zostaną znalezione, temperatura zewnętrzna pojawi się na wyświetlaczu jednostki wewnętrznej (patrz E).
7. Teraz załóż pokrywy baterii na jednostkę wewnętrzną i zewnętrzną.
8. Możesz teraz zawiesić jednostkę zewnętrzną na śrubie lub postawić ją gdzieś.

Ustawienie formatu czasu

Czas może być wyświetlany w formacie 12-godzinnym lub 24-godzinnym. Po wybraniu formatu 12-godzinnego, "AM" pojawi się na wyświetlaczu przed południem, a "PM" pojawi się na wyświetlaczu po południu. Po wybraniu formatu 24-godzinnego, zegar działa od 00 do 24 godzin.
Naciśnij przycisk "", aby przełączać się między formatem 12-godzinnym i 24-godzinnym.

Ustawienie czasu i daty

Gdy tylko umieścisz baterie w jednostce wewnętrznej, zegar i data pokażą 00:00. Możesz ustawić czas, datę i język (dla nazwy dnia) w następujący sposób:

1. Naciśnij i przytrzymaj przycisk "CLOCK" (zegar) przez 2 sekundy. Cyfry zegara na wyświetlaczu zaczną migać.
2. Naciśnij przycisk "" lub "", aby ustawić prawidłowy rok.
3. Naciśnij przycisk "CLOCK" (zegar), aby przejść do ustawienia miesiąca.
4. Naciśnij przycisk "" lub "", aby ustawić prawidłowy miesiąc.
5. Naciśnij przycisk "CLOCK" (zegar), aby przejść do ustawienia dnia.
6. Naciśnij przycisk "" lub "", aby ustawić prawidłowy dzień.
7. Naciśnij przycisk "CLOCK" (zegar), aby przejść do ustawienia języka.
8. Naciśnij przycisk "CLOCK" (zegar), aby przejść do ustawienia języka.

Możesz wybrać następujące ustawienia języka do wskazywania dnia.
NE - holenderski (Dutch)
ES - hiszpański (Spanish)
DA - duński (Denmark)
GE - niemiecki (German)
EN - angielski (English)
IT - włoski (Italian)
FR - francuski (French)

9. Naciśnij przycisk "" lub "", aby ustawić żądany język.
10. Naciśnij przycisk "CLOCK" (zegar), aby przejść do ustawienia godzin.
11. Naciśnij przycisk "" lub "", aby ustawić prawidłowe godziny.
12. Naciśnij przycisk "CLOCK" (zegar), aby przejść do ustawienia minut.
13. Naciśnij przycisk "" lub "", aby ustawić prawidłowe minuty.
14. Naciśnij przycisk "CLOCK" (zegar), aby przejść do ustawienia strefy czasowej.
15. Strefa czasowa nie ma funkcji i nie wymaga ustawiania.
16. Naciśnij przycisk "CLOCK" (zegar) lub poczekaj 8 sekund, aby wyjść z trybu programowania.

Wyświetlacz przestanie migać i pokaże prawidłowy czas i datę.

• Wyświetlacz przestanie również migać, jeśli nie naciśniesz żadnego przycisku przez 8 sekund.
• Możesz nacisnąć i przytrzymać przycisk "" lub "" przez co najmniej 2 sekundy, aby dostosować dowolną migającą wartość o 8 kroków.

Ustawienie alarmu

Możesz użyć funkcji alarmu, aby ustawić godzinę pobudki.

1. Naciśnij i przytrzymaj przycisk "ALARM" (alarm) przez 2 sekundy, czas alarmu na wyświetlaczu zacznie migać.
2. Naciśnij przycisk "" lub "", aby ustawić prawidłowe godziny.
3. Naciśnij przycisk "ALARM" (alarm), aby przejść do ustawienia minut.
4. Naciśnij przycisk "" lub "", aby ustawić prawidłowe minuty.
5. Naciśnij przycisk "ALARM" (alarm) lub poczekaj 8 sekund, aby wyjść z trybu programowania.
6. Krótko naciśnij przycisk "ALARM" (alarm), aby aktywować (pojawi się ikona ) lub dezaktywować (ikona zniknie) alarm.

Brzęczyk alarmu działa w następujący sposób:

• od 0-10 sekund 1 sygnał/sek.
• od 10-20 sekund 2 sygnały/sek.
• od 20-30 sekund 3 sygnały/sek.
• od 30-120 sekund 4 sygnały/sek.

Ustawienie zapisu temperatury

Temperatura może być wyświetlana w ºC lub ºF. Naciśnij przycisk "", aby przełączać się między ºC i ºF.

Ustawienie alertu temperatury

Możesz ustawić alert wysokiej i niskiej temperatury tylko dla temperatury zewnętrznej. Gdy tylko temperatura zewnętrzna zmieni się powyżej lub poniżej tego limitu, zostanie wyemitowany alarm. Ten alert należy ustawić dla każdego kanału.

1. Naciśnij i przytrzymaj przycisk "ALERT" (alert) przez 2 sekundy. Wyświetlacz maksymalnego alertu zacznie migać.
2. Naciśnij przycisk "" lub "", aby ustawić prawidłową temperaturę maksymalną.
3. Naciśnij przycisk "ALERT" (alert), aby przejść do ustawienia temperatury minimalnej.
4. Naciśnij przycisk "" lub "", aby ustawić prawidłową temperaturę minimalną.
5. Naciśnij przycisk "ALERT" (alert) lub poczekaj 8 sekund, aby wyjść z trybu programowania.
6. Krótko naciśnij przycisk "ALERT" (alert), aby aktywować (pojawi się ikona ) lub dezaktywować (ikona zniknie) alarm.

Wskazówki dotyczące ustawienia

• Nigdy nie umieszczaj jednostki wewnętrznej w bezpośrednim świetle słonecznym i trzymaj ją z dala od obiektów emitujących ciepło (światła, grzejniki itp.).
• Aby zapewnić silny odbiór sygnałów czasu kontrolowanych radiowo, nigdy nie umieszczaj jednostki wewnętrznej obok dużych metalowych powierzchni lub urządzeń z silnymi polami elektromagnetycznymi.
• Mimo że jednostka zewnętrzna nadaje się do umieszczenia na zewnątrz, nie jest wodoodporna. Umieść tę jednostkę w miejscu chronionym przed deszczem i wiatrem.
• Odległość między jednostką wewnętrzną i zewnętrzną nie powinna przekraczać 50 metrów.

Akumulatory

Możesz użyć zwykłych (alkalicznych) lub akumulatorów zarówno w jednostce wewnętrznej, jak i zewnętrznej. Jednak akumulatory dostarczają niższe napięcie, zmniejszając żywotność i dokładność WS-1150. Akumulatory należy ładować za pomocą zewnętrznej ładowarki.

Baterie jednostki zewnętrznej

Ponieważ zwykłe baterie alkaliczne działają słabo lub wcale w temperaturach około 0°C lub poniżej, nie zalecamy używania standardowych baterii alkalicznych do jednostki zewnętrznej. Dlatego zalecamy włożenie baterii litowych do jednostki zewnętrznej, ponieważ są one opracowane do działania w zakresie temperatur od -20°C do 60°C. Baterie te można zamówić w dziale obsługi klienta firmy Alecto pod numerem telefonu 073 6411 355 (Holandia) lub 03 238 5666 (Belgia) lub przez internet www.alecto. nl. Baterie litowe o pojemności 2900 mAh mają żywotność co najmniej jednego roku.

WYŚWIETLACZ

Ogólne

Rzeczywista temperatura, wilgotność i ciśnienie powietrza będą wyświetlane poprawnie dopiero po włączeniu jednostki wewnętrznej i zewnętrznej na kilka godzin i nieprzenoszeniu ich.
Prognoza pogody i ciśnienie powietrza będą wyświetlane poprawnie po co najmniej 24 godzinach.

Jednostka zewnętrzna

Przegląd wyświetlacza

1. prognoza pogody za pomocą różnych ikon.
2. funkcja włączania/wyłączania budzika.
3. brak funkcji
4. wskaźnik niskiego poziomu baterii jednostki wewnętrznej
5. wyświetlanie czasu
6. funkcja drzemki aktywowana
7. wskaźnik faz księżyca
8. wyświetlanie sekund
9. wyświetlanie daty
10. wyświetlanie nazwy dnia
11. ikona krzywej temperatury wewnątrz pomieszczenia
12. wilgotność wewnątrz pomieszczenia
13. ikona komfortu
14. krzywa temperatury na zewnątrz
15. ikona odbioru
16. alarm wysokiej i niskiej temperatury
17. wskaźnik niskiego poziomu baterii jednostki zewnętrznej
18. historia wyświetlania wartości minimalnych lub maksymalnych
19. temperatura jednostki zewnętrznej
20. wyświetlanie w ºC lub ºF
21. temperatura wewnątrz pomieszczenia
22. wyświetlanie w ºC lub ºF

DZIAŁANIE

Prognoza pogody

Prognoza pogody jest wyświetlana za pomocą różnych ikon. Ta prognoza pogody jest obliczana na podstawie zmian ciśnienia powietrza, co pozwala na uzyskanie wiarygodności prognozy na poziomie 70 do 75%. Używanie klimatyzacji lub regulacja klimatu w pomieszczeniu mogą wpływać na prognozę pogody.

Prognoza pogody jest wskazywana za pomocą 4 kombinacji ikon:

Słonecznie

Częściowe zachmurzenie

Pochmurno

Deszczowo

Alarm (budzenie)

Patrz Instalacja, aby ustawić budzik. Naciśnij przycisk "ALARM", aby aktywować alarm. Gdy tylko alarm zadzwoni, możesz go wyłączyć, naciskając losowy przycisk. Funkcja alarmu pozostaje aktywna i zadzwoni ponownie po 24 godzinach.

Funkcja drzemki

Gdy alarm zadzwoni i użyjesz funkcji drzemki, naciskając stopę lub przycisk "SNOOZE" (drzemka), alarm zatrzyma się i ikona pojawi się na wyświetlaczu i będzie migać wraz z ikoną alarmu . Alarm zadzwoni ponownie po 5 minutach. Naciśnij przycisk "SNOOZE" (drzemka) lub stopę WS-1150, aby ponownie aktywować funkcję drzemki, lub naciśnij dowolny inny losowy przycisk, aby wyłączyć alarm.

Fazy księżyca

Fazy księżyca wskazują, jaka część księżyca jest widoczna (gdy nie jest pochmurno). Ten wyświetlacz zależy od ustawienia daty.

Temperatura wewnątrz pomieszczenia

Temperatura wewnątrz pomieszczenia jest mierzona co 12 sekund. Ikona krzywej temperatury pokazuje, czy temperatura rośnie, maleje, czy pozostaje stabilna, jak następuje.
Jeśli zmiana temperatury jest mniejsza niż 1ºC w ciągu godziny, pojawi się .
Jeśli zmiana temperatury jest większa niż 1ºC w ciągu godziny, pojawi się .
Jeśli zmiana temperatury jest mniejsza niż -1ºC w ciągu godziny, pojawi się .
Ten pomiar ma zakres od 0ºC do +50ºC ±1ºC

Wilgotność wewnątrz pomieszczenia

Wilgotność jest mierzona co 12 sekund. Wyświetlacz wskazuje procent wilgotności. Ikona komfortu wskazuje, jak przyjemny jest klimat w pomieszczeniu.
Gdy wilgotność jest niższa niż 40%:
Gdy temperatura w pomieszczeniu wynosi od 20°C do 28°C, a wilgotność od 40% do 70%:

Żadna ikona nie jest wyświetlana, gdy wilgotność wynosi od 40% do 70%, ale temperatura w pomieszczeniu jest poza zakresem od 20°C do 28°C.

Gdy wilgotność jest wyższa niż 70%:

Pamięć

Możesz nacisnąć przycisk "MEM" (pamięć), aby wyświetlić zmierzone wartości minimalne i maksymalne następujących elementów.

• temperatura wewnątrz pomieszczenia
• wilgotność
• temperatura na zewnątrz

1. naciśnij przycisk "MEM" (pamięć).
2. podczas wyświetlania temperatury wewnątrz pomieszczenia, wilgotności i temperatury na zewnątrz pojawi się słowo "MAX" (maks.). Wskazana wartość pokazuje zmierzoną wartość maksymalną.
3. naciśnij przycisk "MEM" (pamięć).
4. podczas wyświetlania temperatury wewnątrz pomieszczenia, wilgotności i temperatury na zewnątrz pojawi się słowo "MIN" (min.). Wskazana wartość pokazuje zmierzoną wartość minimalną.
5. naciśnij przycisk "MEM" (pamięć) lub poczekaj 8 sekund, aby opuścić ten tryb.

Resetowanie pamięci

Możliwe jest usunięcie wartości maksymalnych i minimalnych.

1. naciśnij i przytrzymaj przycisk "MEM" (pamięć) przez 2 sekundy, aż usłyszysz sygnał dźwiękowy.

Maksymalne i minimalne rejestracje zostały teraz usunięte.

Alarm temperatury zewnętrznej

Zobacz Ustawienia alarmu temperatury w rozdziale Instalacja, aby ustawić limit alarmu. Aktywacja/dezaktywacja alarmu:

1. naciśnij przycisk "ALERT" (alarm), aby aktywować alarm ( pojawia się na wyświetlaczu).
2. naciśnij ponownie przycisk " ALERT" (alarm), aby dezaktywować alarm (ikona znika).

Gdy alarm jest aktywowany, a górny lub dolny limit temperatury zostanie przekroczony, co 5 sekund będzie emitowany sygnał alarmowy, a wyświetlacz temperatury zewnętrznej zacznie migać. Ten sygnał alarmowy jest powtarzany co minutę, aż temperatura ponownie znajdzie się w granicach.

Możliwe jest również dezaktywowanie tego alarmu.

WYMIANA BATERII

Jednostka wewnętrzna

Po wymianie baterii w jednostce wewnętrznej wszystkie pamięci i ustawienia zostaną usunięte.

Jednostka zewnętrzna

Po wymianie baterii w jednostce zewnętrznej należy ją ponownie zarejestrować w jednostce wewnętrznej.

Aby to zrobić, postępuj zgodnie z instrukcjami w rozdziale "Instalacja".

RESET/BŁĄD SYSTEMU

Jeśli straciłeś przegląd ustawień lub WS-1150 wydaje się działać nieprawidłowo, zalecamy zresetowanie jednostek wewnętrznej i zewnętrznej.

1. Wyjmij baterie z jednostki wewnętrznej i zewnętrznej.
2. Poczekaj co najmniej 10 sekund, a następnie wymień baterie.
3. Postępuj zgodnie z procedurą rejestracji (patrz paragraf "Instalacja").

Po kilku sekundach jednostki wewnętrzna i zewnętrzna rozpoznają się nawzajem i możesz ponownie zacząć korzystać z WS-1150.

Jeśli nadal nie masz połączenia lub dźwięku, skontaktuj się z obsługą klienta Alecto: www.alecto.nl

ŚRODOWISKO

Po zakończeniu okresu użytkowania tego produktu nie należy wyrzucać go jak zwykłych odpadów domowych, lecz należy go oddać do punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego.
Nie wyrzucaj zużytych baterii, oddaj je do lokalnego punktu zbiórki drobnych odpadów chemicznych.

SPECYFIKACJE

Jednostka wewnętrzna

Jednostka zewnętrzna

DEKLARACJA ZGODNOŚCI

Niniejszym Hesdo oświadcza, że typ urządzenia radiowego Alecto WS-1150 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://DOC.hesdo.com/WS-1150-DOC.pdf
