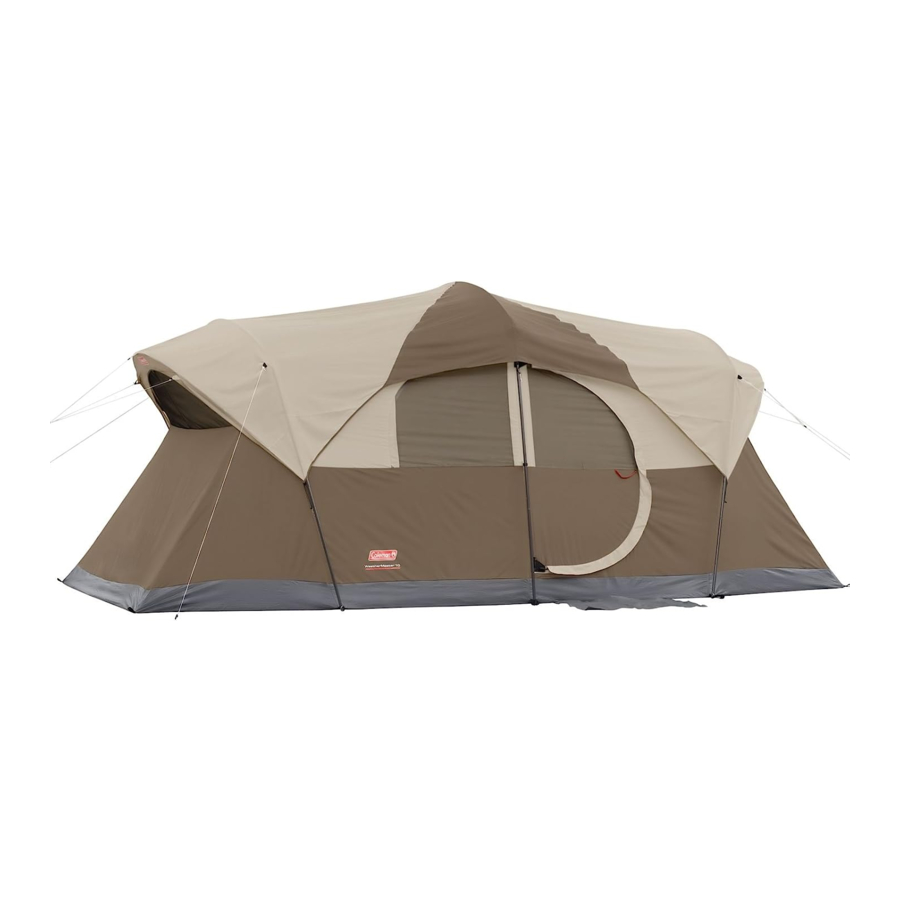

Manuel d'installation de la tente Coleman WEATHERMASTER 10 TENT 2000001598

Avant de commencer

Lisez toutes les instructions avant l'installation.

• Choisissez un site plat, dégagé de rochers, de branches et d'autres objets durs ou coupants, pour installer votre tente.

  Éloignez-vous des lignes électriques aériennes
• N'installez pas votre tente sous des arbres en raison des risques de foudre ou de chutes de branches par mauvais temps.
• Fixez la tente avec tous les piquets et haubans fournis pour éviter des dommages matériels ou des blessures corporelles.
• Pour de meilleurs résultats par temps venteux, positionnez l'extrémité étroite de la tente face au vent.
• Demandez l'aide d'au moins une autre personne pour vous assister lors de l'assemblage de la tente.

Descriptions des arceaux

Pour monter la tente

1. Dépliez la tente et étalez-la sur une surface propre et plane, la porte faisant face à la direction souhaitée. Dézippez les portes. (Fig. 1)

2. Tendez les quatre coins de la tente, puis fixez-les en enfonçant les piquets à travers les boucles en toile en biais pour un meilleur ancrage. (Fig. 2)

3. Assemblez les trois arceaux de faîtage courbés en acier, reliés par un cordon élastique. Insérez l'arceau de faîtage (avec marque rouge) dans le manchon central sur le dessus de la tente avec la bande rouge (Fig. 3). Insérez les arceaux de faîtage courbés restants dans les deux autres manchons sur le dessus de la tente.

4. Assemblez les six arceaux de jambe en acier, reliés par un cordon élastique. Appuyez sur le bouton en acier à l'extrémité conique et insérez-le dans l'extrémité avec quatre trous.
   REMARQUE : Assurez-vous que le bouton en acier se verrouille dans le troisième trou de l'arceau comme indiqué. (Fig. 4)

5. Insérez l'extrémité courbée des arceaux de jambe (avec marque rouge) dans les extrémités de l'arceau de faîtage (avec marque rouge). Insérez l'extrémité courbée des arceaux de jambe courts restants dans les extrémités des arceaux de faîtage restants. (Fig. 5 & 6)



6. Faites pivoter les six arceaux de jambe à la verticale et insérez la broche de chaque boucle en toile aux emplacements latéraux comme indiqué. (Fig. 7 & 7A)


7. Assemblez les deux arceaux de fenêtre noirs, reliés par un cordon élastique, puis insérez-en un dans le manchon situé à chaque extrémité de la tente. (Fig. 7 & 7B)
8. Insérez l'embout métallique conique de l'arceau de fenêtre dans l'arceau de jambe.
   REMARQUE : Il peut être nécessaire de faire pivoter délicatement l'arceau de jambe pour que le trou s'aligne avec l'arceau de fenêtre.
9. Allez à l'extrémité opposée de chaque arceau de fenêtre et appliquez progressivement une pression sur l'arceau pour former un arc. Insérez la broche dans l'extrémité de l'arceau de jambe aux coins de la tente. (Fig. 7 & 7C)
10. Repérez les crochets en plastique sur les côtés et aux coins de la tente, puis enclenchez-les sur les arceaux de jambe pour les fixer. (Fig. 8)


11. Repérez la sangle en toile avec le crochet en plastique sur les côtés de chaque évent de fenêtre du panneau d'extrémité, puis enclenchez-le sur l'arceau de jambe d'angle. (Fig. 9)


12. Pour étirer la tente à sa taille finale :
    • Appuyez sur le bouton de l'arceau de jambe tout en tournant la section inférieure de l'arceau de jambe dans le sens inverse des aiguilles d'une montre (Fig. 10) ;


    • Tirez sur la section supérieure de l'arceau de jambe jusqu'à ce que la tente soit tendue ;
    • Tournez l'arceau de jambe inférieur dans le sens des aiguilles d'une montre jusqu'à ce que le bouton se verrouille dans le trou central ou le plus bas ;
    • Répétez l'opération sur les autres arceaux de jambe.
13. Insérez les piquets en plastique à travers les sangles en toile situées des deux côtés de la tente, puis enfoncez-les pour les fixer. (Fig. 11)


Porte rigide à charnières

1. Assemblez l'arceau de porte vertical (arceau noir plus court avec embouts en plastique) ; puis insérez-le à travers le manchon zippé sur le côté de la porte et dans la charnière. (Fig. 12)



2. Insérez l'extrémité de l'arceau de porte vertical dans la plaque de charnière inférieure, appliquez une pression pour former un léger arc, puis insérez l'autre extrémité de l'arceau dans la charnière supérieure. Remontez le manchon vertical. (Fig. 13 & 14)

3. Assemblez l'arceau de porte (arceau noir plus long avec embouts en plastique) ; puis insérez-le dans le manchon zippé en haut de la porte. (Fig. 15)

4. Insérez l'extrémité de l'arceau de porte dans la plaque de charnière supérieure, appliquez une pression pour former un arc, puis insérez l'autre extrémité de l'arceau dans la charnière inférieure. (Fig. 16)

5. Remontez le manchon pour enfermer l'arceau de porte. (Fig. 17)


Pour attacher le double-toit

1. Drapez le double-toit sur la tente. Assurez-vous que les coutures du double-toit sont orientées vers le bas et centrées sur les arceaux de la tente. (Fig. 18)
   REMARQUE : Les attaches auto-agrippantes, situées sur les coutures de la face inférieure du double-toit, doivent être centrées sur les arceaux noirs et gris.


2. Repérez toutes les attaches auto-agrippantes sur la face inférieure du double-toit et enroulez-les autour de chaque arceau de jambe et de chaque arceau d'évent de fenêtre. (Fig. 19)


3. Insérez le crochet métallique des sangles élastiques du double-toit dans le trou de chaque arceau de jambe. (Fig. 20 & 21)


4. Passez les extrémités des haubans sur les piquets, tendez fermement, puis enfoncez-les dans le sol en biais comme indiqué. (Fig. 22 & 22A)


Fixation du séparateur de pièce

1. Le panneau séparateur peut être installé au centre de la tente en insérant les bascules à travers les boucles en tissu supérieur et inférieur comme indiqué. (Fig. 23 & 24)



Accès pour cordon électrique

1. Dézippez le panneau d'accès dans le coin inférieur gauche de la tente et faites passer le cordon électrique.
   REMARQUE : Utilisez uniquement des cordons approuvés UL et adaptés à un usage extérieur. (Fig. 25)


Accès pour glacière

La petite ouverture zippée sur le côté de la tente est conçue pour une ventilation supplémentaire et un accès facile à votre glacière à boissons.

1. Pour l'utiliser comme évent, dézippez le rabat pour exposer la moustiquaire.
2. Pour l'utiliser comme accès pour glacière, dézippez l'autre rabat pour créer un passage permettant d'introduire des boissons dans la tente. (Fig. 26)


Pour ranger

1. Tous les arceaux et piquets doivent être rangés dans le sac de rangement pour éviter d'endommager les articles en tissu placés dans l'étui de transport.
2. Assurez-vous que la tente est propre et sèche avant de la ranger dans l'étui de transport.
3. Retirez le double-toit, étalez-le sur le sol de la tente, puis dézippez la porte et les évents avant de démonter la tente pour le rangement.
4. Pliez soigneusement la tente à la largeur du sac de rangement des arceaux, placez-la sur la tente, roulez-la fermement et placez-la dans l'étui de transport.
5. Rangez-la dans un endroit propre et sec.

Ce que vous devez savoir :

• Dans certaines conditions (temps froid, humidité élevée, etc.), de la condensation se formera à l'intérieur de votre tente. La condensation est causée par la vapeur d'eau provenant de votre souffle, de votre transpiration ou de tout vêtement humide à l'intérieur de la tente. Il ne s'agit PAS D'UNE FUITE à travers le tissu de la tente. Elle peut être minimisée en retirant les vêtements humides de votre tente et en assurant une bonne ventilation à travers la tente.
• Les branches d'arbre, la sève d'arbre, les fientes d'oiseaux ou l'humidité s'écoulant constamment des branches d'arbre peuvent endommager le tissu de la tente et son revêtement, entraînant des fuites ou une perte des propriétés ignifuges.
• Ne rangez jamais la tente, même pour une courte période, sans l'avoir soigneusement séchée et avoir brossé la saleté incrustée. Ne rangez pas les piquets ou les arceaux à l'intérieur de votre tente. Utilisez un sac de rangement séparé.
• Les piquets doivent être retirés en tirant sur le piquet lui-même. NE JAMAIS TIRER SUR LA TENTE POUR RETIRER LES PIQUETS, CELA POURRAIT ENTRAÎNER DES DOMMAGES MATÉRIELS OU DES BLESSURES CORPORELLES.
• Les arceaux de tente ne doivent pas être laissés télescopés ensemble pendant le rangement.
• Ne laissez pas votre tente montée pendant des semaines. Soyez conscient que l'exposition aux rayons ultraviolets du soleil peut gravement endommager le matériau et/ou le décolorer.

Éloignez toutes les flammes et sources de chaleur du tissu de cette tente.
Cette tente répond aux exigences d'inflammabilité de la norme CPAI-84. Le tissu peut brûler s'il reste en contact continu avec une source de flamme. L'application de toute substance étrangère sur le tissu de la tente peut rendre inefficaces les propriétés ignifuges

The Coleman Company, Inc. • 3600 N. Hydraulic • Wichita, Kansas 67219
1-800-835-3278
www.coleman.com
FABRIQUÉ EN CHINE • IMPRIMÉ EN CHINE
© 2008 The Coleman Company, Inc.
