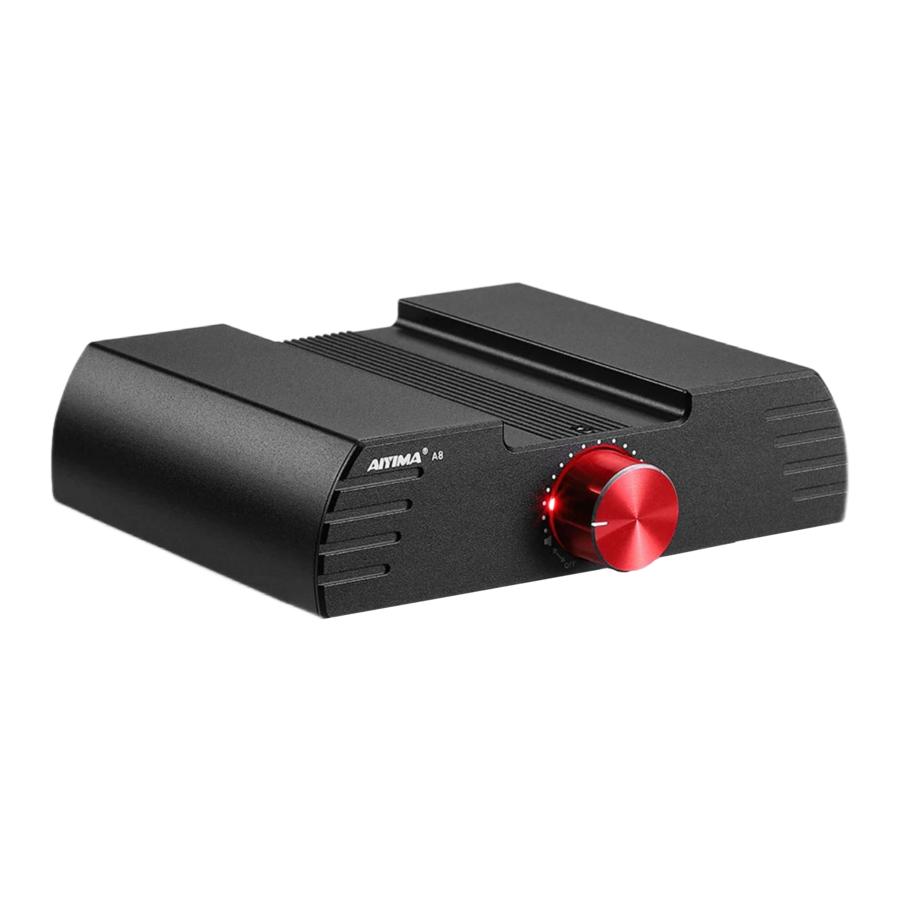

Manuel de l'amplificateur AIYIMA A8 2.0/2.1 canaux
Description du panneau avant et arrière
- Bouton interrupteur (tourner à gauche : réduction du volume, arrêt / tourner à droite : mise sous tension, augmentation du volume)
- Entrée RCA (rouge pour R, blanc pour L)
- Sortie RCA (rouge pour R, blanc pour L)
- Interface haut-parleur (rouge + noir - R pour droite / L pour canal gauche)
- Interface d'alimentation (la plage de tension d'entrée est DC15-26V)
- Amélioration des basses (Activez ou désactivez les deux interrupteurs simultanément pour choisir d'activer ou de désactiver la fonction d'amélioration des basses)
Étapes de fonctionnement
- Connectez la source audio à utiliser à l'interface d'entrée correspondante (lecteur CD, décodeur DAC, téléphone portable, TV, etc.).
- Connectez l'enceinte passive à l'interface haut-parleur (rouge +, noir - / R pour le haut-parleur droit, L pour le haut-parleur gauche).
- Connectez l'alimentation (la tension continue ne doit pas dépasser 26V).
- Connectez l'alimentation et démarrez l'appareil. Tournez le bouton marche/arrêt pour sélectionner le volume requis.
- Après utilisation, tournez le bouton interrupteur vers la gauche pour éteindre.
Spécifications
| Puissance de sortie maximale | 80W*2 (4Ω) |
| Impédance d'enceinte correspondante | 4-8Ω |
| Tension de fonctionnement | 15-26V DC |
| Sensibilité d'entrée | 0.775V |
| Gamme de fréquences | 20Hz-20KHz (±3dB) |
| THD | 80W*2 (4Ω) |
| SNR | ≥100dB |
| Dimension | L146*W151*H40mm |
| Poids nu | 0.55kg |
| Dimensions de l'emballage | L300*W230*H65mm |
FAQ
Q : Tous les fils sont connectés, mais il n'y a pas de sortie sonore ?
R :
- Vérifiez si le témoin d'alimentation est allumé. Si ce n'est pas le cas, tournez le bouton d'alimentation pour démarrer l'appareil. Si le témoin ne s'allume toujours pas après la mise sous tension, vous pouvez trouver une alimentation avec la même tension de sortie pour un nouveau test.
- Si le témoin lumineux est allumé, vérifiez si le bouton de volume est à l'état minimum. S'il est tourné dans le sens des aiguilles d'une montre depuis l'état minimum, c'est normal ; s'il est à l'état minimum, il sera normal s'il est tourné dans le sens des aiguilles d'une montre.
- Si les deux points ci-dessus sont normaux, vérifiez si l'appareil de lecture de la source sonore d'entrée est en pause, en mode muet ou si le volume est au minimum.
Q : Pourquoi le son est-il déformé ?
R : Il est possible que vous utilisiez des enceintes passives qui dépassent la puissance de conception de l'appareil. Si le volume de l'appareil est au maximum et que la source d'entrée est au maximum, une distorsion peut facilement se produire. Il vous suffit de baisser le volume de la source d'entrée ou de l'appareil.
Q : Pourquoi le volume reste-t-il le même, mais le niveau sonore est-il différent lorsqu'il est connecté à différentes sources (comme un CD puis un téléphone portable) ?
R : L'amplitude du signal électrique varie d'un appareil à l'autre. Par exemple, un téléphone portable est généralement de 0,35V et un CD de 1V. Les niveaux sonores naturels sont différents.
Q : Pourquoi y a-t-il beaucoup de bruit électrique provenant du haut-parleur ?
R : Si vous n'utilisez pas l'alimentation standard d'origine, veuillez la remplacer et tester à nouveau. De nombreuses alimentations sur le marché ont un coefficient de perturbation important de l'onde textuelle, ce qui provoquera un bruit de courant important.
Q : Pourquoi le haut-parleur produit-il un fort bourdonnement lorsque je branche le cordon d'entrée et que je ne joue pas de source audio ?
R : Si la ligne de signal utilisée n'est pas blindée à vide, un signal d'interférence peut entrer dans l'amplificateur et être amplifié. Si vous détestez ce son, nous vous suggérons de remplacer la ligne de signal par une blindée, ou de débrancher la ligne de signal.
- N'ouvrez pas le boîtier sans autorisation. Une mauvaise manipulation peut provoquer un choc électrique.
- Veuillez utiliser l'alimentation à découpage du fabricant habituel, sinon il y a un risque d'endommagement de l'appareil.
- Ne placez pas l'appareil dans un environnement à haute température et humidité.
Shenzhen Yima Technology Co.,Ltd
Site web : www.aiyima.com;
E-mail : sale@aiyima.com
Téléphone : 86-0755-28268551
VK : https://vk.com/aiyima
Emplacement : 4F, Bâtiment 7, parc industriel Hekan. Wuhe South Road 41. District de Long-Gang.
Shenzhen. CHINE. 518000
