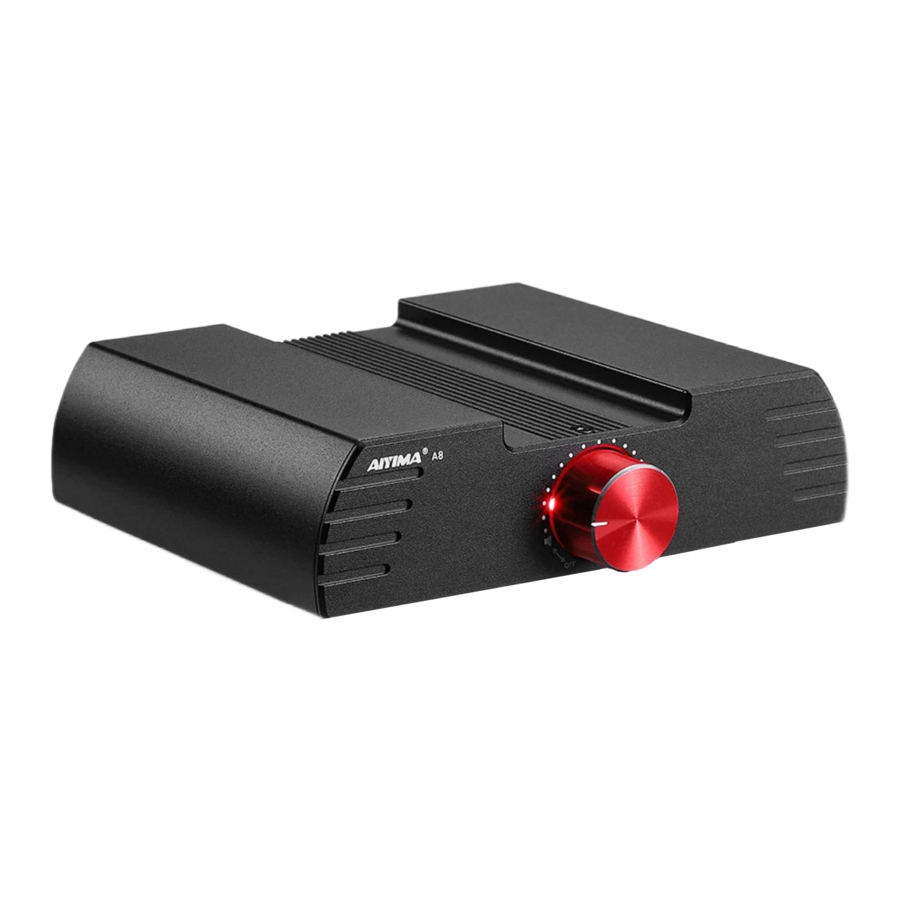

AIYIMA A8 2.0/2.1 kanalų stiprintuvo instrukcija

Priekinio ir galinio skydelio aprašymas

1. Jungiklio rankenėlė (sukant į kairę: garsumo mažinimas, išjungimas / sukant į dešinę: įjungimas, garsumo didinimas)
2. RCA įvestis (raudonas į R, baltas į L)
3. RCA išvestis (raudonas į R, baltas į L)
4. Garsiakalbio sąsaja (raudonas + juodas - R į dešinįjį / L į kairįjį kanalą)
5. Maitinimo sąsaja (įvesties maitinimo įtampos diapazonas yra DC15-26V)
6. Žemų dažnių stiprinimas (norėdami pasirinkti, ar įjungti, ar išjungti žemų dažnių stiprinimo funkciją, įjunkite arba išjunkite abu jungiklius vienu metu)

Naudojimo žingsniai

1. Prijunkite garso šaltinį, kurį reikia naudoti, prie atitinkamos įvesties sąsajos (CD grotuvas, DAC dekoderis, mobilusis telefonas, televizorius ir kt.).
2. Prijunkite pasyvų garsiakalbį prie garsiakalbio sąsajos (raudonas +, juodas - / R prie dešiniojo garsiakalbio, L prie kairiojo garsiakalbio).
3. Prijunkite maitinimo šaltinį (DC įtampa neturi būti didesnė nei 26V).
4. Prijunkite maitinimo šaltinį ir įjunkite įrenginį. Pasukite įjungimo / išjungimo rankenėlę, kad pasirinktumėte reikiamą garsumą.
5. Po naudojimo pasukite jungiklio rankenėlę į kairę, kad išjungtumėte.

Specifikacijos

DUK

K: Visi laidai prijungti, bet nėra garso išvesties?
A:

1. Patikrinkite, ar dega maitinimo indikatorius. Jei ne, pasukite maitinimo įjungimo rankenėlę, kad įjungtumėte įrenginį (machine). Jei indikatorius vis dar nedega po įjungimo, galite rasti maitinimo šaltinį su tokia pačia įtampos išvestimi, kad pakartotinai patikrintumėte.
2. Jei indikatoriaus lemputė dega, patikrinkite, ar garsumo rankenėlė yra minimalioje padėtyje. Jei ji pasukama pagal laikrodžio rodyklę minimalioje padėtyje, tai yra normalu; jei ji yra minimalioje padėtyje, bus normalu, jei ji pasukama pagal laikrodžio rodyklę
3. Jei abu aukščiau nurodyti punktai yra normalūs, patikrinkite, ar įvesties garso šaltinio atkūrimo įrenginys yra sustabdytas, nutildytas arba garsumas yra minimalioje padėtyje.

K: Kodėl garsas iškraipytas?
A: Galbūt naudojate pasyvius garsiakalbius, kurie viršija įrenginio projektinę galią. Jei įrenginio garsumas padidintas iki maksimumo, o įvesties šaltinis padidintas iki maksimumo, lengvai gali atsirasti iškraipymų. Jums tereikia sumažinti įvesties šaltinio arba įrenginio garsumą.

K: Kodėl garsumas išlieka toks pat, bet garsumas skiriasi, kai prijungiami skirtingi šaltiniai (pvz., CD ir mobilusis telefonas)?
A: Elektrinio signalo amplitudė skiriasi priklausomai nuo įrenginio. Pavyzdžiui, mobilusis telefonas paprastai yra 0,35 V, o CD - 1 V. Natūralūs garso lygiai skiriasi.

K: Kodėl iš garsiakalbio sklinda daug elektrinio triukšmo?
A: Jei nenaudojate originalaus standartinio maitinimo šaltinio, pakeiskite maitinimo šaltinį ir patikrinkite dar kartą. Daugelis rinkoje esančių maitinimo šaltinių turi didelį teksto bangos trikdžių koeficientą, kuris sukels didelį srovės garsą.

K: Kodėl garsiakalbis skleidžia garsų dūzgimo garsą, kai įjungiu įvesties laidą ir neatkuriu garso šaltinio?
A: Naudojote signalo liniją, kuri neima ekrano tuščios apkrovos, gali turėti trukdžių signalą, kad patektų į stiprintuvą, kad atliktų stiprinimą, jei nekenčiate šio garso, siūlau pakeisti signalo liniją, kuri paima ekraną, galbūt atjunkite signalo liniją.

1. Neatidarykite korpuso be leidimo. Netinkamas naudojimas gali sukelti elektros šoką.
2. Naudokite įprasto gamintojo impulsinį maitinimo šaltinį, kitaip kyla pavojus sugadinti įrenginį (machine).
3. Nestatykite įrenginio (machine) aukštos temperatūros ir drėgmės aplinkoje.

Shenzhen Yima Technology Co.,Ltd
Svetainė: www.aiyima.com;
El. paštas: sale@aiyima.com
Telefonas: 86-0755-28268551
VK: https://vk.com/aiyima
Vieta: 4F, Building 7 Hekan industrial park. Wuhe south road 41. Long-Gang district.
ShenZhen. CHINA. 518000
