Vodič za brzi početak rada za Huawei E5172 WiFi Router

Sadržaj

Uvod

Ovaj dokument će vam pomoći da razumijete svoj WiFi Router kako biste ga odmah počeli koristiti. Molimo pažljivo pročitajte ovaj dokument prije korištenja svog WiFi Routera.
Za detaljne informacije o funkcijama i konfiguracijama WiFi Routera, pogledajte online pomoć na web stranici za upravljanje koja dolazi s WiFi Routerom.

Napomena:
Morate instalirati Adobe Reader verziju 6.0 ili noviju da biste čitali online pomoć.

Popis pakiranja

Sljedeće stavke su uključene u vaš paket WiFi Routera. Ako bilo koje stavke nedostaju ili su oštećene, obratite se svom lokalnom prodavaču. Ako bilo koji od dodatnih dodataka nije uključen u paket, možete se obratiti ovlaštenom prodavaču da ih kupite zasebno.

Stavka Količina
LTE WiFi Router 1
Adapter za napajanje 1
Vodič za brzi početak rada 1
Sigurnosne informacije 1
Mrežni kabel (izborno) 1
Baterija (izborno) 1
Vanjska antena (izborno) 1

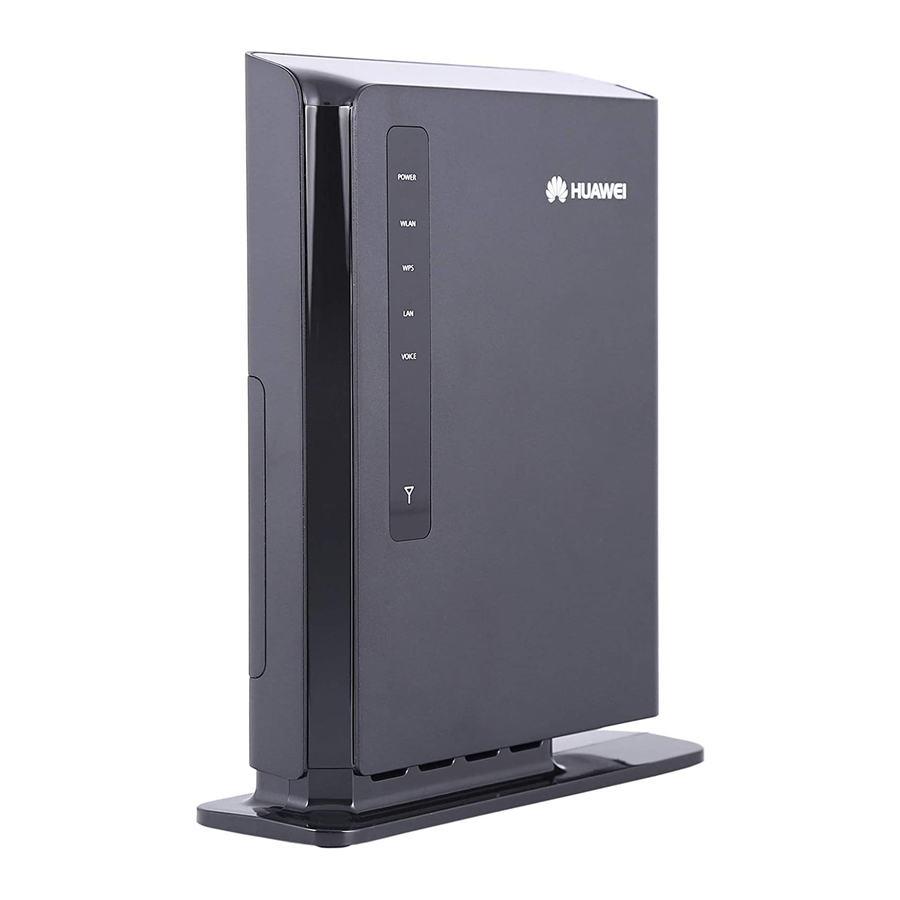

Upoznajte svoj WiFi Router

Napomena:
Opisi funkcija i ilustracije WiFi Routera u ovom dokumentu služe samo kao referenca. Proizvod koji ste kupili može se razlikovati.

Pregled

  1. Indikator napajanja
    • Stalno plavo: Uređaj je uključen. Adapter za napajanje je u upotrebi i radi ispravno, ili adapter za napajanje nije u upotrebi, ali je razina baterije visoka.
    • Naizmjenično plavo i ružičasto: Uređaj je uključen. Adapter za napajanje nije u upotrebi ili ne radi ispravno, a razina baterije je niska.
    • Stalno ružičasto: Uređaj ne radi ispravno.

Napomena:

  • Ako vaš uređaj ne radi ispravno, isključite ga. Pričekajte najmanje 15 minuta prije nego što ga ponovno uključite. Ako se problem nastavi, obratite se svom prodavaču.
  • Isključeno: Uređaj je isključen.
  1. WLAN indikator
    • Uključeno: WLAN funkcija omogućena
    • Treperi: Prijenos podataka putem WLAN-a
    • Isključeno: WLAN funkcija onemogućena
  2. WPS indikator
    • Uključeno: WPS funkcija omogućena
    • Treperi: WPS provjera međusobnog povezivanja je u tijeku. Ovaj postupak ne bi trebao trajati dulje od 2 minute.
    • Isključeno: WPS funkcija onemogućena
  3. LAN indikator
    • Uključeno: Priključak je spojen na uređaj.
    • Treperi: Podaci se prenose putem priključka.
    • Isključeno: Nema uređaja spojenog na priključak.
  4. Indikator glasa
    • Uključeno: Stanje spuštene slušalice
    • Treperi: Dolazni poziv
    • Isključeno: Stanje podignute slušalice
  5. Indikator signala
    • Uključeno: Označava jačinu mrežnog signala. Puno svjetlo označava jak signal.
    • Isključeno: Nema mrežnog signala.
  6. WLAN gumb
    Pritisnite i držite dulje od 2 sekunde da biste omogućili ili onemogućili WLAN funkciju.
  7. Reset gumb
    Pritisnite i držite dulje od 2 sekunde da biste vratili uređaj na tvorničke postavke. 3
    Napomena:
    Vraćanje zadanih postavki WiFi Routera poništit će sve prethodne postavke.
  8. WPS gumb
    Nakon što je WPS funkcija omogućena, pritisnite i držite ovaj gumb dulje od 2 sekunde da biste pokrenuli WPS međusobno povezivanje.
  9. Priključak za vanjsku antenu
    Spojite na vanjsku antenu.
  10. Gumb za napajanje
    Pritisnite ovaj gumb da biste uključili ili isključili uređaj.
  11. Priključak za napajanje
    Spojite na adapter za napajanje uređaja.
  12. LAN priključak
    Spojite na računala, sklopke ili druge mrežne uređaje.
  13. TEL priključak
    Spojite na telefon.
  14. Utor za USIM karticu
    Smjestite USIM karticu.
  15. Odjeljak za bateriju
    Instalirajte bateriju.
  16. Priključak za bateriju
    Umetnite kabel za spajanje baterije.
  17. Poklopac baterije
    Napomena:
    • Svi indikatori osim indikatora napajanja trepere: Uređaj se nadograđuje ili ponovno pokreće. Kako biste izbjegli oštećenje uređaja, nemojte ga isključivati tijekom ovog postupka.

Početak rada

Instaliranje USIM kartice i baterije

Instalirajte USIM karticu i bateriju prema ilustraciji.
Instaliranje USIM kartice i baterije

Napomena:

  • Nemojte uklanjati USIM karticu dok je u upotrebi. To će utjecati na performanse vašeg WiFi Routera, a podaci pohranjeni na USIM kartici mogu se izgubiti.
  • WiFi Router automatski puni svoju bateriju kada je spojen na izvor napajanja.
  • Baterija je dodatni dodatak. Ako nije uključena u paket, možete se obratiti ovlaštenom prodavaču da biste kupili bateriju kompatibilnu s WiFi Routerom.

Spajanje na adapter za napajanje

Instalirajte adapter za napajanje prema ilustraciji.

Napomena:

  • Koristite samo adaptere za napajanje kompatibilne s WiFi Routerom i koje je osigurao određeni proizvođač. Upotreba nekompatibilnog adaptera za napajanje ili onog od nepoznatog proizvođača može uzrokovati kvar WiFi Routera, otkazivanje ili čak požar. Takva upotreba poništava sva jamstva, izričita ili implicirana, na proizvod.
  • Model adaptera za napajanje WiFi Routera je HW-120200X1W ili HKA02412020-YK. X i Y predstavljaju slova ili brojeve koji se razlikuju ovisno o regiji.
    Za detalje o specifičnom modelu adaptera, obratite se ovlaštenom prodavaču.

Spajanje uređaja na WiFi Router

Prije spajanja uređaja, pažljivo pročitajte sigurnosne informacije.

Napomena:

  • Tijekom grmljavinskog nevremena i kišnog vremena, isključite i odspojite uređaj.
  • Koristite standardnu ili ovlaštenu vanjsku antenu kako biste izbjegli kvarove uređaja.

Odabir okruženja za instalaciju

Prepreke kao što su betonski i drveni zidovi utjecat će na prijenos mrežnog signala. Preporučuje se da prilikom instaliranja uređaja odaberete otvoreni prostor i osigurate da nema prepreka između računala i uređaja.
Držite uređaj podalje od opreme koja generira jaka magnetska i električna polja, na primjer mikrovalne pećnice, hladnjaci i satelitski prijemnici.

Kabelska veza

Prilikom spajanja koristite adapter za napajanje koji je došao u kompletu s proizvodom. Kada završite, pritisnite gumb za napajanje da biste uključili uređaj. Ilustracija kabela za spajanje služi samo kao referenca.
Kabelska veza
Kada je uređaj u upotrebi, možete promijeniti njegov položaj ili orijentaciju kako biste poboljšali prijem signala. Ako je uređaj u upotrebi, možete promijeniti njegovu lokaciju ili položaj kako biste postigli bolju jačinu i brzinu signala. Za bolju pokrivenost, postavite 4G usmjerivač što bliže prozoru ili pomaknite svoj uređaj bliže usmjerivaču za poboljšanu brzinu. Ako je nekoliko korisnika spojeno istovremeno, brzina se može smanjiti. Pričekajte dok se ne spoji manje korisnika prije preuzimanja velikih datoteka. Svjetlo jačine signala označava primljenu jačinu signala.

Prijava na web stranicu za upravljanje

Web-bazirani uslužni program za konfiguraciju može se koristiti za početnu instalaciju uređaja, konfiguraciju parametara i upravljanje funkcijama putem preglednika.
Operativni sustav Windows XP i Internet Explorer 7.0 koriste se kao primjer. Provjerite je li uređaj spojen na računalo. Slijedite ove korake da biste se prijavili na web stranicu za upravljanje:

  1. Spojite kabele uređaja.
  2. Konfigurirajte IP adresu računala tako da IP adrese računala i uređaja budu u istom mrežnom segmentu.

Napomena:

  • Zadana IP adresa uređaja je 192.168.1.1, a maska podmreže je 255.255.255.0.
  • Preporučuje se da koristite automatski dobivene IP adrese za računalo i poslužitelj sustava imena domena (DNS). Ako ručno konfigurirate IP adresu računala, morate postaviti IP adresu DNS poslužitelja na IP adresu uređaja. Inače se nećete moći prijaviti na web stranicu za upravljanje.
  1. Otvorite preglednik i unesite http://192.168.1.1 u adresnu traku.
  2. Unesite korisničko ime i lozinku da biste se prijavili na web stranicu za upravljanje.

Napomena:

  • Zadano korisničko ime je admin.
  • Zadana lozinka je admin.

Ako vaša veza skače između 4G, 3G i 2G mreža
U upravitelju postavljanja 4G usmjerivača možete zaključati usmjerivač na određenu mrežu (moguće samo kada je isključen):
Odaberite Internet iz izbornika u gornjem dijelu, a zatim idite na Mrežna veza u lijevom izborniku. Odaberite Mrežni način rada i jedan od željenih načina rada: Auto, 4G, 3G ili 2G.

WiFi Router podržava sljedeće frekvencijske pojaseve

  • FDD LTE 800/900/1800/2100/2600 MHz, TDD LTE 2600 MHz
  • DC-HSPA+/HSPA+/HSPA/UMTS 900/2100 MHz
  • EDGE/GPRS/GSM 850/900/1800/1900 MHz

Maksimalna brzina prijenosa podataka ovog WiFi Routera navedena je kako slijedi

  • Silazna FDD LTE paketna podatkovna usluga do 150 Mbit/s
  • Uzlazna FDD LTE paketna podatkovna usluga do 50 Mbit/s
  • Silazna TDD LTE paketna podatkovna usluga do 80 Mbit/s
  • Uzlazna TDD LTE paketna podatkovna usluga do 20 Mbit/s
  • Silazna DC-HSPA+ paketna podatkovna usluga do 42 Mbit/s
  • Uzlazna DC-HSPA+ paketna podatkovna usluga do 5,76 Mbit/s
  • Silazna HSPA+ paketna podatkovna usluga do 21 Mbit/s
  • Uzlazna HSPA+ paketna podatkovna usluga do 5,76 Mbit/s
  • Uzlazna i silazna UMTS paketna podatkovna usluga do 384 kbit/s
  • Uzlazna i silazna EDGE paketna podatkovna usluga do 236,8 kbit/s
  • Uzlazna i silazna GPRS paketna podatkovna usluga do 85,6 kbit/s
  • Bežična LAN pristupna točka IEEE 802.11b/g/n

Antene ovog WiFi Routera

  • Ugrađena LTE/UMTS/GSM antena
  • Ugrađena WLAN antena
  • Sučelje vanjske antene: tip je 1 x SMA

Ograničenje korisnika za WLAN

  • STA upravljanje: podrška za ograničenje korisnika pristupa (do 32 korisnika)

Ako trebate više informacija o WiFi Routeru, idite na UI (korisničko sučelje), odaberite "Help" (pomoć) da biste dobili dokument.
LTE je zaštitni znak tvrtke ETSI.

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Vodič za brzi početak rada za Huawei E5172 WiFi Router
