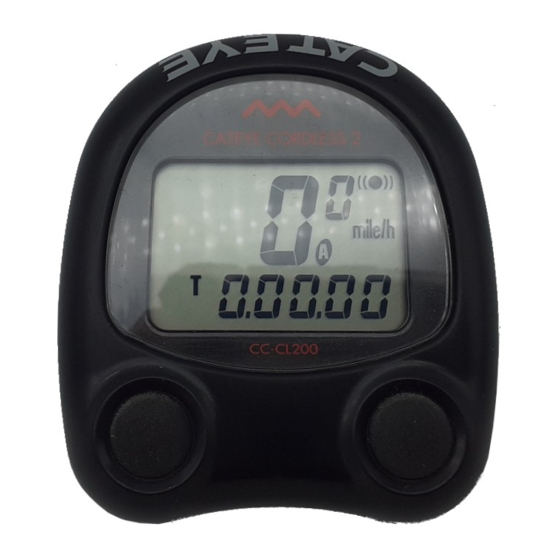

Cateye Cordless 2 CC-CL200 - Priručnik za cikloračunalo

PREGLED

1. Glavni zaslon (brzina)
2. Oznaka opsega kotača
3. Simbol načina rada
4. Gumb za način rada
5. Simbol pulsa senzora kotača
6. Simbol skale brzine
7. Simbol automatskog načina rada
8. Podzaslon (odabrana funkcija)
9. Gumb Start/Stop (pokreni/zaustavi)
10. Poklopac kućišta baterije
11. Gumb Set (postavi)
12. Gumb AC

1. Nosač
2. Senzor (odašiljač)
3. Traka senzora A
4. Traka senzora B
5. Magnet
6. Gumena podloga nosača (1 mm, 2 mm)
7. Gumena podloga senzora
8. Vijak
9. Dugi vijak
10. Odstojnik

OPERATIVNE ZNAČAJKE

Dva gumba nalaze se na vrhu glavne jedinice i dva na dnu. Ovi gumbi se koriste na sljedeći način:

Gumb za način rada (gornji lijevi gumb)

Svaki put kada se pritisne ovaj gumb, prikaz načina rada se mijenja redoslijedom prikazanim na slici 1, a podaci se prikazuju na podzaslonu. Napomena: Ako se ovaj gumb drži pritisnutim dulje od 2 sekunde, pojavljuje se prikaz .

Gumb Start/Stop (pokreni/zaustavi) (gornji desni gumb)

Mjerenje udaljenosti putovanja, proteklog vremena i prosječne brzine se pokreće ili zaustavlja kada se pritisne gumb Start/Stop (pokreni/zaustavi). Svaki put kada se pritisne ovaj gumb, pokretanje i zaustavljanje se ponavljaju. Tijekom mjerenja simbol skale brzine treperi.
Napomena: Ovaj gumb ne funkcionira ako je funkcija automatskog načina rada postavljena na ON (uključeno) [Pogledajte objašnjenje funkcije automatskog (automatsko pokretanje/zaustavljanje) u nastavku].

Gumb Set (postavi) (donji lijevi gumb)

• Za postavljanje opsega kotača:
  Zaustavite mjerenje u načinu rada (O), a zatim pritisnite gumb SET (postavi).
• Za postavljanje 24-satnog vremena:
  Zaustavite mjerenje u načinu rada (), a zatim pritisnite gumb SET (postavi).
• Za postavljanje automatskog načina rada na ON (uključeno) ili OFF (isključeno):
  Odaberite način rada (T), (A) ili (D), a zatim pritisnite gumb SET (postavi).

Gumb AC (All Clear) (svi podaci obrisani) (donji desni gumb)

Kada se pritisne ovaj gumb, svi podaci pohranjeni u memoriji se brišu. Nakon što se osvijetle svi zasloni, svijetli simbol "mile/h". Ovaj gumb treba pritisnuti samo nakon zamjene baterije ili kada se pojavi nepravilan prikaz informacija zbog statičkog elektriciteta itd. Nakon što se pritisne ovaj gumb i sva memorija se izbriše, bit će potrebno ponovno postaviti opseg kotača, vrijeme itd. (pogledajte Priprema glavne jedinice)

Operacija resetiranja: (Slika 2)

Pritisnite lijevi gumb za odabir bilo kojeg načina rada osim ukupne udaljenosti (O) i pritisnite zajedno lijevi i desni gumb. Pohranjeni podaci o udaljenosti putovanja (D), proteklom vremenu (T), prosječnoj brzini (A) i maksimalnoj brzini (M) se resetiraju na nulu. (U načinu prikaza ukupne udaljenosti prikazuje se trenutni opseg kotača (A) ili (B).)

PRIPREMA GLAVNE JEDINICE

Korisnik mora izvršiti sljedeće postavke prema uputama prije nego što se cikloračunalo može pravilno koristiti.

Kako izmjeriti točan opseg kotača (L) (slika 3)

Prvo, podesite tlak u gumama, a zatim istovremeno stavite oznaku na gaznu površinu gume i na tlo. Zatim vozite bicikl jedan puni okret kotača. Označite tlo na kraju jednog okreta, a zatim izmjerite udaljenost između dvije oznake. Ova mjera je vaš stvarni opseg kotača. Ili, "Tablica unakrsne reference vrijednosti postavki" može vam pomoći da saznate približan opseg kotača prema veličini gume.

Postavljanje skale brzine (slika 4)

Kada se pritisne gumb AC i svi zasloni se osvijetle, tada se pojavljuje "mile/h" kao što je prikazano na slici 4. "km/h" i "mile/h" se prikazuju naizmjenično svaki put kada se pritisne desni gumb. Odaberite željenu skalu brzine i pritisnite gumb SET (postavi) da biste dovršili postavljanje.

Postavljanje opsega kotača (slika 5.6)

Ovo cikloračunalo može zapamtiti dva različita opsega kotača. Jedna glavna jedinica može se koristiti na dva bicikla uz kupnju drugog seta nosača i senzora.

Dva opsega kotača, (A) 2155 mm i (B) 2030 mm, postavljena su prije nego što je cikloračunalo napustilo našu tvornicu. Opseg kotača (A) 2155 mm (standard za gumu od 27 inča) će treperiti kao što je prikazano na slici 5. Ako želite unijeti 2155 mm i 2030 mm, jednostavno pritisnite gumb SET (postavi). Ako želite promijeniti, pritisnite desni gumb za povećanje ili lijevi gumb za smanjenje broja. Da biste brzo promijenili broj, držite gumb pritisnutim. Kada dođete do željene postavke, pritisnite gumb SET (postavi). Ako želite postaviti drugi opseg, pritisnite zajedno lijevi i desni gumb prije pritiska na gumb SET (postavi). Opseg kotača 2030 mm se prikazuje i treperi (slika 6). Postavite željeni opseg kotača na isti način kao i kod postavljanja prvog opsega i pritisnite gumb SET (postavi) da biste dovršili postavljanje.

Odabir jednog od dva opsega kotača (slika 7)

Postavite automatski način rada na ON (uključeno). (Pogledajte objašnjenje funkcije automatskog načina rada.) Držeći pritisnut desni gumb, pritisnite gumb SET (postavi). Prvo mjerenje opsega kotača bit će prikazano nekoliko sekundi, a zatim će se pojaviti druga postavka.

Kako resetirati opseg kotača

Odaberite način rada (O) i zaustavite mjerenje. Pritisnite gumb SET (postavi) i već postavljeni opseg kotača će treperiti na podzaslonu. Pogledajte '3. Postavljanje opsega kotača' da biste dovršili postavljanje.

Postavljanje 24-satnog sata (slika 8)

Pritisnite lijevi gumb dulje od 2 sekunde da biste odabrali prikaz 24-satnog sata. Zaustavite mjerenje pritiskom na desni gumb. Pritisnite gumb SET (postavi) i prikaz minuta će početi treperiti. Pritisnite desni gumb da biste odabrali vrijeme minute ispred trenutnog vremena za 1 do 2 minute. Zatim pritisnite lijevi gumb i sat će treperiti. Pritisnite desni gumb da biste postavili trenutno vrijeme sata. Pritisnite gumb SET (postavi) da biste dovršili postavljanje.

MONTAŽA NA BICIKL

Ako je potrebno, koristite gumene podloge debljine 1 mm ili 2 mm, ovisno o promjeru upravljača. Montirajte nosač kao što je prikazano na slici 9.

• Gurnite glavnu jedinicu na nosač s prednje strane dok ne klikne u položaj. Da biste uklonili glavnu jedinicu, povucite je prema naprijed dok pritišćete ručicu na nosaču (slika 10).


Kako montirati senzor na desnu prednju nogu vilice (slika 11)

Montirajte senzor u najviši mogući položaj na desnoj prednjoj nozi vilice. Podesite položaj, razmak i smjer na sljedeći način:

1. Umetnite traku B u prorez trake A i stavite gumenu podlogu unutar trake A (slika 12). Podesite duljinu traka tako da dio za pričvršćivanje vijcima traka bude paralelan kada je montiran na vilicu (slika 13). * Da biste izvukli traku B iz trake A, snažno povucite.

2. Montirajte podešene trake na vilicu zajedno sa senzorom, privremenim zatezanjem vijka (slika 14). Ako je prostor između prednje vilice i žbice vašeg bicikla velik, koristite odstojnik i dugi vijak kao na slici 15, tako da razmak između senzora i magneta bude približno 5 mm.

3. Koristite novčić da biste sigurno ugradili magnet na žbicu tako da bude okrenut prema zoni senzora (slika 16 i 17).

4. Razmak od 5 mm mora se održavati između senzora i magneta (slika 18). Zatim poravnajte magnet sa zonom senzora (slika 16). U međuvremenu, senzor mora biti usmjeren prema glavnoj jedinici označenoj trokutom na senzoru. Zatim zategnite vijak da biste učvrstili senzor u položaju. Odrežite višak trake senzora B škarama ili slično.


Provjerite točke za montažu senzora

1. Održavajte razmak od 5 mm između senzora i magneta.
2. Površina magneta mora biti poravnata sa zonom senzora.
3. Oznaka trokuta na senzoru mora biti usmjerena prema glavnoj jedinici.

TEST

Montirajte glavnu jedinicu na nosač. Ako se trenutna brzina ne pojavi na glavnom zaslonu, pritisnite lijevi ili desni gumb da biste oslobodili jedinicu iz načina rada za uštedu energije. Zatim zavrtite prednji kotač kako biste bili sigurni da simbol žbice pulsa senzora kotača treperi. Ako ne treperi, podesite položaj senzora dok normalno ne treperi. Montaža je završena i cikloračunalo je operativno.

BEŽIČNI SUSTAV

Senzor prikuplja signal okretaja kotača i prenosi signal prijemniku u glavnoj jedinici. Glavna jedinica prima, izračunava i prikazuje podatke. Približno radno vrijeme baterija je sljedeće:

Glavna jedinica (prijemnik): --- Približno 2 godine (prosječno 1 sat korištenja dnevno)
Senzor (odašiljač): ------- Ukupna udaljenost od približno 16.000 km (10.000 milja)

Napomena: Kako bi se spriječile smetnje vanjskih signala, raspon prijema signala senzora je ograničen. Za najbolje performanse, oznaka trokuta na senzoru mora biti usmjerena prema glavnoj jedinici. Udaljenost između senzora i glavne jedinice mora se održavati unutar 45 cm. Raspon prijema signala može se skratiti kao rezultat niske temperature okoline ili smanjene snage baterije. Preporučljivo je zamijeniti bateriju senzora prije nego što otkaže. Radno vrijeme baterije navedeno gore je prosjek za udaljenost od 45 cm između senzora i glavne jedinice.

• Bežični sustav može biti ometen u sljedećoj situaciji, tako da glavna jedinica može prikazati lažne podatke.

1. Vožnja u blizini željezničkih prijelaza i vlakova.
2. Vožnja na mjestima gdje postoji intenzivan elektromagnetski val ili polje, kao što su TV odašiljačka stanica i radarski uređaji.
3. Kada se dva bicikla koja nose slična cikloračunala voze jedan pored drugog

ZAMJENA BATERIJA

Baterije su već umetnute u glavnu jedinicu i senzor.

Kako zamijeniti bateriju u glavnoj jedinici (slika 20)

Otvorite poklopac baterije na stražnjoj strani i umetnite novu CR2032 (litij) bateriju s (+) polom prema gore, pritom pritišćući stranu baterije uz kontakt. Pritisnite tipku AC (AC tipka) da biste izbrisali sve pohranjene podatke, a zatim ponovite postavke.

Kako zamijeniti bateriju u senzoru (slika 21)

Skinite senzor s bicikla. Otvorite poklopac baterije na stražnjoj strani i umetnite novu CR2032 (litij) bateriju s (+) polom prema gore, pritom pritišćući stranu baterije uz kontakt. Vratite senzor na bicikl i podesite relativni položaj, razmak i smjer.

FUNKCIJE ZASLONA

S Current Speed (Trenutna brzina) 0.0(3.0) do 65.9 miles/hr ±0.3mile/h
Ovo je uvijek prikazano na glavnom zaslonu i ažurira se jednom u sekundi.

O Total Distance (Ukupna udaljenost) 0.0 do 99,999 miles ±0.1mile
Ovo se kontinuirano mjeri dok se baterija ne istroši ili se ne izvrši operacija potpunog brisanja. Na 10,000 miles(km), vraća se na nulu i brojanje počinje iznova.

D Trip Distance (Udaljenost putovanja) 0.00 do 999.99 miles 0.01mile
Prikazuje se udaljenost putovanja od početka do trenutne točke. Operacijom Reset (Reset) vraća se na nulu.

T Elapsed Time (Proteko vrijeme) 0:00'00" do 9:59'59" ±0.003%
Proteklo vrijeme mjeri se od početka do trenutne točke, u jedinicama sati, minuta i sekundi. Na 10 sati, vraća se na nulu i brojanje počinje iznova. Operacijom Reset (Reset) vraća se na nulu.

A Average Speed (Prosječna brzina) 0.0 do 65.9 miles/hr ±0.3mile/h
Prosječna brzina od početka do trenutne točke prikazuje se unutar 27 sati 46 minuta 39 sekundi (99,999 sekundi) ili 999.99 miles (km). Ako se bilo što od toga prekorači, prikazuje se (.E) i izračun prestaje.

M Maximum Speed (Maksimalna brzina) 0.0 (3.0) do 65.9 miles/hr ±0.3mile/h
Operacijom Reset (Reset) vraća se na nulu i brojanje počinje iznova.

24 hr. Clock Time (24-satno vrijeme) 0:00´ do 23:59´ ±0.003%
Trenutno vrijeme prikazuje se pomoću 24-satnog sata.

FUNKCIJA UŠTEDE ENERGIJE

Kada glavna jedinica ostane bez primanja signala jedan sat, napajanje će se automatski isključiti. Rezultat je stanje SLEEP (SLEEP stanje) u kojem se prikazuje samo 24-satni sat. Glavna jedinica ne može primati nikakav signal u ovom stanju. Pritisnite lijevu ili desnu tipku za vraćanje prijema signala.

Note: Ne zaboravite vratiti prijem signala prije svakog putovanja.

AUTO (AUTOMATSKA FUNKCIJA START/STOP)

Cordless 2 (Cordless 2) opremljen je selektivnom automatskom funkcijom koja omogućuje automatski start ili stop mjerenja bez korištenja desne tipke.

Kako uključiti/isključiti automatsku funkciju

Odaberite (T), (D) ili (A) za podzaslon, a zatim pritisnite tipku SET (SET tipka). Simbol će se prikazati kada je automatska funkcija postavljena na ON (UKLJUČENO). Ponovite za postavljanje automatske funkcije na OFF (ISKLJUČENO).

Note: U stanju SLEEP (SLEEP stanje), automatski start neće funkcionirati. Prvo pritisnite lijevu ili desnu tipku za vraćanje prijema signala. (Pogledajte Funkciju uštede energije)

ODRŽAVANJE/MJERE OPREZA

• Ne ostavljajte glavnu jedinicu izloženu izravnoj sunčevoj svjetlosti kada se jedinica ne koristi. Ne rastavljajte glavnu jedinicu.
• Ne obraćajte previše pažnje na funkcije računala tijekom vožnje! Držite oči na cesti i obratite dužnu pozornost na sigurnost prometa.
• Povremeno provjeravajte relativni položaj magneta i senzora.
• Za čišćenje koristite neutralni deterdžent na mekoj krpi, a kasnije obrišite suhom krpom. Ne koristite razrjeđivač boje, benzin ili alkohol, koji mogu oštetiti površinu.

RJEŠAVANJE PROBLEMA

Nema prikaza. - Zamijenite bateriju glavne jedinice novom.

Prikazuju se netočni podaci. - Izvršite operaciju "All Clear" ("Potpuno brisanje").

Brojke se ne pojavljuju na glavnom zaslonu. - Otkažite funkciju uštede energije.

Trenutna brzina se ne pojavljuje. - Provjerite položaj i smjer senzora.

Brzina se ne prikazuje tijekom vožnje velikom brzinom ili na niskoj temperaturi. - Provjerite položaj i smjer senzora. - Je li se baterija istrošila?

Čak i kada se pritisne desna tipka, cikloračunalo ne radi. - Postavite automatski način rada na OFF (ISKLJUČENO).

Cijeli zaslon s tekućim kristalima je taman i vidi se neobičan prikaz tamo gdje ne bi trebao biti. - Vraća se u normalno stanje ako se ostavi u hladu.

Odziv zaslona je spor. - Vraća se u normalno stanje kada temperatura poraste.

SPECIFIKACIJE

Primjenjive veličine kotača: 10 mm - 2,999 mm (Početna vrijednost: A:2155 mm B:2030 mm)

Napajanje: Glavna jedinica: Litijska baterija (CR2032)x1/cca. 2 godine
Senzor s odašiljačem: Litijska baterija (CR2032)x1/cca. 1,000miles

Dimenzije / Težina: 2"x 1-13/10"x 29/32" / 1,2 oz (29 g)

* Specifikacije i dizajn podložni su promjenama bez prethodne najave.

Tablica unakrsnih referenci vrijednosti postavki

(Veličina gume označena je s obje strane gume.)

VELIČINA GUME	L(mm)	VELIČINA GUME		L(mm)	VELIČINA GUME	L(mm)
24 x 1	1753	26 x 1.50		1985	700 x 18C	2070
24 x 3/4 Tubular	1785	26 x 1.75		2030	700 x 19C	2090
24 x 1-1/8 Tubular	1795	26 x 1.95		2050	700 x 20C	2086
24 x 1-1/4	1905	26 x 2.00		2055	700 x 23C	2096
24 x 1.75	1890	26 x 2.1		2068	700 x 25C	2105
24 x 2.00	1925	26 x 2.125		2070	700 x 28C	2136
24 x 2.125	1965	26 x 2.35		2083	700 x 30C	2170
26 x 1(559mm)	1913	27 x 1		2145	700 x 32C	2155
26 x 1(650c)	1952	27 x 1-1/8		2155	700C Tubular	2130
26 x 1.25	1953	27 x 1-1/4		2161	700 x 35C	2168
26 x 1-1/8 Tubular	1970	27 x 1-3/8		2169	700 x 38C	2180
26 x 1-3/8	2068	650 x 35A		2090	700 x 44C	2224
26 x 1-1/2	2100	650 x 38A		2125
26 x 1.40	2005	650 x 38B		2105
