Cateye Cordless 2 CC-CL200 - Pyörätietokoneen käyttöohje

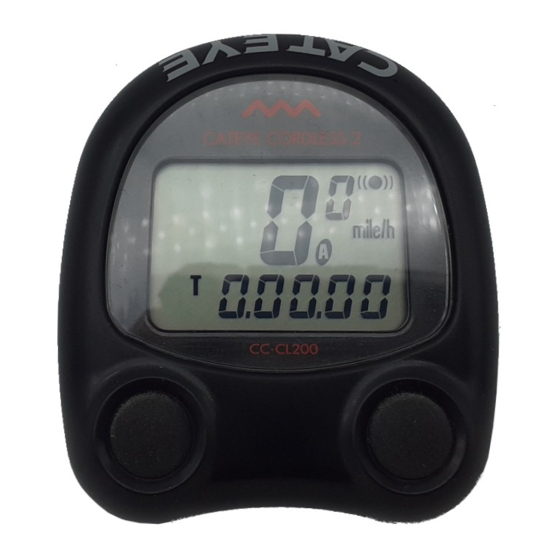

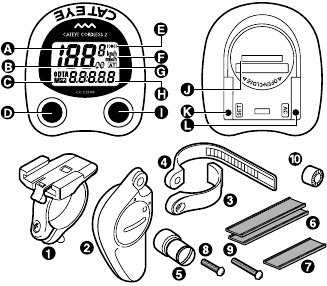

YLEISKATSAUS

1. Päänäyttö (Nopeus)
2. Pyörän ympärysmitan merkki
3. Tilan symboli
4. Tilan painike
5. Pyörän anturin pulssin symboli
6. Nopeusasteikon symboli
7. Automaattitilan symboli
8. Alinäyttö (Valittu toiminto)
9. Käynnistys/Pysäytys-painike
10. Paristokotelon kansi
11. Asetuspainike
12. AC-painike

1. Kiinnike
2. Anturi (Lähetin)
3. Anturin nauha A
4. Anturin nauha B
5. Magneetti
6. Kiinnikkeen kumityyny (1mm, 2mm)
7. Anturin kumityyny
8. Ruuvi
9. Pitkä ruuvi
10. Välikappale

KÄYTTÖOMINAISUUDET

Pääyksikön yläosassa on kaksi painiketta ja alaosassa kaksi. Näitä painikkeita käytetään seuraavasti:

Tilan painike (vasen yläpainike)

Aina kun tätä painiketta painetaan, tilan näyttö muuttuu kuvan 1 mukaisessa järjestyksessä ja tiedot näkyvät alinäytössä. Huomautus: Jos tätä painiketta pidetään painettuna yli 2 sekuntia, näyttö tulee näkyviin.

Käynnistys/Pysäytys-painike (oikea yläpainike)

Matkan pituuden, kuluneen ajan ja keskinopeuden mittaus aloitetaan tai lopetetaan, kun käynnistys/pysäytys-painiketta painetaan. Aina kun tätä painiketta painetaan, käynnistys ja pysäytys toistuvat. Mittauksen aikana nopeusasteikon symboli vilkkuu.
Huomautus: Tämä painike ei toimi, jos automaattitila on asetettu päälle [Katso alla oleva Automaattinen (Automaattinen käynnistys/pysäytys) -toiminnon selitys].

Asetuspainike (vasen alapainike)

• Pyörän ympärysmitan asettaminen:
  Pysäytä mittaus (O) -tilassa ja paina sitten SET-painiketta.
• 24 tunnin kellonajan asettaminen:
  Pysäytä mittaus () -tilassa ja paina sitten SET-painiketta.
• Automaattitilan asettaminen päälle tai pois päältä:
  Valitse (T)-, (A)- tai (D) -tila ja paina sitten SET-painiketta.

AC (All Clear) -painike (oikea alapainike)

Kun tätä painiketta painetaan, kaikki muistiin tallennetut tiedot tyhjennetään. Kun kaikki näytöt ovat valaistu, "mile/h" -symboli syttyy. Tätä painiketta tulisi painaa vain pariston vaihdon jälkeen tai kun staattisen sähkön jne. vuoksi ilmenee epäsäännöllistä tietojen näyttöä. Kun tätä painiketta on painettu ja kaikki muisti on tyhjennetty, on tarpeen asettaa pyörän ympärysmitta, aika jne. uudelleen. (katso Pääyksikön valmistelu)

Nollaustoiminto: (Kuva 2)

Paina vasenta painiketta valitaksesi minkä tahansa tilan paitsi kokonaismatkan (O) ja paina vasenta ja oikeaa painiketta samanaikaisesti. Matkan pituuden (D), kuluneen ajan (T), keskinopeuden (A) ja maksiminopeuden (M) tallennetut tiedot nollataan. (Kokonaismatkan näyttötilassa näkyy nykyinen pyörän ympärysmitta (A) tai (B).)

PÄÄYKSIKÖN VALMISTELU

Käyttäjän on tehtävä seuraavat asetukset ohjeiden mukaisesti, ennen kuin pyörätietokonetta voidaan käyttää oikein.

Kuinka mitata tarkka pyörän ympärysmitta (L) (Kuva 3)

Säädä ensin rengaspaine ja tee sitten merkki samanaikaisesti renkaan kulutuspintaan ja maahan. Aja sitten pyörällä yksi täysi pyörän kierros. Merkitse maa yhden kierroksen lopussa ja mittaa sitten kahden merkin välinen etäisyys. Tämä mitta on todellinen pyörän ympärysmitta. Tai "Asetusarvojen vertailutaulukko" voi auttaa sinua selvittämään likimääräisen pyörän ympärysmitan rengaskoon mukaan.

Nopeusasteikon asettaminen (Kuva 4)

Kun AC-painiketta painetaan ja kaikki näytöt valaistuvat, "mile/h" (mailia/h) tulee näkyviin kuvan 4 mukaisesti. "km/h" (kilometriä/h) ja "mile/h" (mailia/h) näytetään vuorotellen joka kerta, kun oikeaa painiketta painetaan. Valitse haluamasi nopeusasteikko ja paina SET-painiketta asettaaksesi asetuksen.

Pyörän ympärysmitan asettaminen (Kuva 5.6)

Tämä pyörätietokone pystyy muistamaan kaksi eri pyörän ympärysmitan. Yhtä pääyksikköä voidaan käyttää kahdessa polkupyörässä, jos ostaa toisen kiinnikkeen ja anturin.

Kaksi pyörän ympärysmitan, (A) 2155mm ja (B) 2030mm, on asetettu ennen kuin pyörätietokone lähti tehtaaltamme. (A) pyörän ympärysmitta 2155mm (vakio 27 tuuman renkaalle) vilkkuu kuvan 5 mukaisesti. Jos haluat syöttää 2155mm ja 2030mm, paina vain SET-painiketta. Jos haluat muuttaa, paina joko oikeaa painiketta lisätäksesi tai vasenta painiketta vähentääksesi numeroa. Jos haluat muuttaa numeroa nopeasti, pidä painiketta painettuna. Kun olet saavuttanut haluamasi asetuksen, paina SET-painiketta. Jos haluat asettaa toisen ympärysmitan, paina vasenta ja oikeaa painiketta yhdessä ennen SET-painikkeen painamista. Pyörän ympärysmitta 2030mm näkyy ja vilkkuu (kuva 6). Aseta haluamasi pyörän ympärysmitta samalla tavalla kuin ensimmäinen ympärysmitan asetus ja paina SET-painiketta asettaaksesi asetuksen.

Toisen kahdesta pyörän ympärysmitasta valitseminen (Kuva 7)

Aseta automaattitila päälle. (Katso automaattitilan toiminnon selitys.) Pidä oikeaa painiketta painettuna ja paina SET-painiketta. Ensimmäinen pyörän ympärysmitan mittaus näytetään muutaman sekunnin ajan, sitten toinen asetus tulee näkyviin.

Kuinka nollata pyörän ympärysmitta

Valitse (O) -tila ja pysäytä mittaus. Paina SET-painiketta ja jo asetettu pyörän ympärysmitta vilkkuu alinäytössä. Katso '3. Pyörän ympärysmitan asettaminen' asettaaksesi asetuksen.

24 tunnin kellonajan asettaminen (Kuva 8)

Paina vasenta painiketta yli 2 sekunnin ajan valitaksesi 24 tunnin kellonajan näytön. Pysäytä mittaus painamalla oikeaa painiketta. Paina SET-painiketta ja minuuttinäyttö alkaa vilkkua. Paina oikeaa painiketta valitaksesi minuuttiajan 1–2 minuuttia nykyistä aikaa edellä. Paina seuraavaksi vasenta painiketta ja tunti vilkkuu. Paina oikeaa painiketta asettaaksesi nykyisen tunnin ajan. Paina SET-painiketta asettaaksesi asetuksen.

ASENNUS POLKUPYÖRÄÄN

Käytä tarvittaessa joko 1 mm:n tai 2 mm:n paksuisia kumityynyjä ohjaustangon halkaisijan mukaan. Asenna kiinnike kuvan 9 mukaisesti.

• Liu'uta pääyksikkö kiinnikkeeseen edestä, kunnes se napsahtaa paikalleen. Irrota pääyksikkö vetämällä sitä eteenpäin samalla kun painat kiinnikkeen vipua (kuva 10).


Kuinka asentaa anturi oikeaan etuhaarukan jalkaan (kuva 11)

Asenna anturi mahdollisimman korkealle oikeaan etuhaarukan jalkaan. Säädä asento, välys ja suunta seuraavasti:

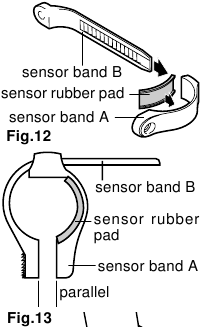

1. Työnnä nauha B nauhan A rakoon ja aseta kumityyny nauhan A sisään (kuva 12). Säädä nauhojen pituutta siten, että nauhojen ruuvikiinnityskohta on yhdensuuntainen, kun se on asennettu haarukkaan (kuva 13). * Jos haluat vetää nauhan B ulos nauhasta A, vedä voimakkaasti.

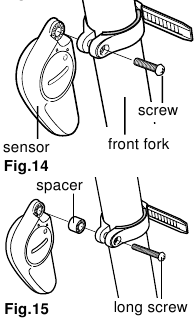

2. Asenna säädetyt nauhat haarukkaan yhdessä anturin kanssa kiristämällä ruuvi väliaikaisesti (kuva 14). Jos polkupyöräsi etuhaarukan ja pinnan välinen tila on suuri, käytä välikappaletta ja pitkää ruuvia kuvan 15 mukaisesti, jotta anturin ja magneetin välinen välys on noin 5 mm.

3. Käytä kolikkoa asentaaksesi magneetin tukevasti pinnaan siten, että se on anturialuetta vasten (kuvat 16 ja 17).

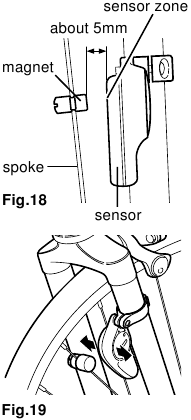

4. Anturin ja magneetin välillä on oltava 5 mm:n välys (kuva 18). Kohdista sitten magneetti anturialueen kanssa (kuva 16). Samaan aikaan anturin on suunnattava pääyksikköön, jota osoittaa anturiin merkitty kolmio. Kiristä sitten ruuvi kiinnittääksesi anturin paikalleen. Leikkaa ylimääräinen anturinauha B saksilla tai vastaavalla.


Anturin asennuksen tarkistuskohdat

1. Pidä 5 mm:n välys anturin ja magneetin välillä.
2. Magneetin pinnan on oltava kohdakkain anturialueen kanssa.
3. Anturin kolmiomerkin on suunnattava pääyksikköön.

TESTI

Asenna pääyksikkö kiinnikkeeseen. Jos nykyinen nopeus ei näy päänäytössä, paina joko vasenta tai oikeaa painiketta vapauttaaksesi yksikön virransäästötilasta. Pyöritä sitten etupyörää varmistaaksesi, että pyörän anturin pulssin pinnan symboli välkkyy. Jos se ei välky, säädä anturin asentoa, kunnes se välkkyy normaalisti. Asennus on valmis ja pyörätietokone on toimintakunnossa.

JOHDOTON JÄRJESTELMÄ

Anturi poimii pyörän kierrossignaalin ja lähettää signaalin pääyksikön vastaanottimeen. Pääyksikkö vastaanottaa, laskee ja näyttää tiedot. Paristojen likimääräinen käyttöaika on seuraava:

Pääyksikkö (vastaanotin): --- Noin 2 vuotta (keskimäärin 1 tunnin käyttö päivässä)
Anturi (lähetin): ------- Kokonaismatka noin 10 000 mailia (16 000 km)

Huomautus: Ulkoisten signaalihäiriöiden estämiseksi anturin signaalin vastaanottoaluetta on rajoitettu. Parhaan suorituskyvyn saavuttamiseksi anturin kolmiomerkin on suunnattava pääyksikköön. Anturin ja pääyksikön välinen etäisyys on pidettävä 45 cm:n sisällä. Signaalin vastaanottoalue voi lyhentyä alhaisen ympäristön lämpötilan tai alhaisen paristovirran seurauksena. On suositeltavaa vaihtaa anturin paristo ennen sen vikaantumista. Yllä mainitut pariston käyttöajat ovat keskiarvoja, kun anturin ja pääyksikön välinen etäisyys on 45 cm.

• Johdoton järjestelmä voi häiriintyä seuraavassa tilanteessa, jolloin pääyksikkö voi näyttää vääriä tietoja.

1. Ajettaessa lähellä rautatien ylityksiä ja junia.
2. Ajettaessa paikoissa, joissa on voimakkaita sähkömagneettisia aaltoja tai kenttiä, kuten TV-lähetysasema ja tutka-asennukset.
3. Kun kaksi polkupyörää, joissa on samanlaiset pyörätietokoneet, ajetaan rinnakkain

AKUN VAIHTAMINEN

Akut on jo asennettu pääyksikköön ja anturiin.

Akun vaihtaminen pääyksikössä (kuva 20)

Avaa paristokansi takana ja aseta uusi CR2032 (litium) -paristo (+) -napa ylöspäin ja paina samalla pariston sivua kosketinta vasten. Paina AC-painiketta poistaaksesi kaikki tallennetut tiedot ja tee sitten asetukset uudelleen.

Akun vaihtaminen anturissa (kuva 21)

Irrota anturi polkupyörästä. Avaa paristokansi takana ja aseta uusi CR2032 (litium) -paristo (+) -napa ylöspäin ja paina samalla pariston sivua kosketinta vasten. Asenna anturi takaisin polkupyörään ja säädä suhteellinen sijainti, välys ja suunta.

NÄYTTÖTOIMINNOT

S Current Speed (Nykyinen nopeus) 0,0(3,0) - 65,9 mailia/tunti ±0,3 mailia/tunti
Tämä näkyy aina päänäytössä ja päivitetään kerran sekunnissa.

O Total Distance (Kokonaismatka) 0,0 - 99 999 mailia ±0,1 mailia
Tätä mitataan jatkuvasti, kunnes akku tyhjenee tai kaikki tyhjennystoiminnot on suoritettu. 10 000 mailin (km) kohdalla se palaa nollaan ja laskenta alkaa uudelleen.

D Trip Distance (Matkan pituus) 0,00 - 999,99 mailia 0,01 mailia
Näyttää matkan pituuden alusta nykyiseen pisteeseen. Nollaustoiminnolla se palautuu nollaan.

T Elapsed Time (Kulunut aika) 0:00'00" - 9:59'59" ±0,003 %
Kulunut aika mitataan alusta nykyiseen pisteeseen tunteina, minuutteina ja sekunteina. 10 tunnin kohdalla se palaa nollaan ja laskenta alkaa uudelleen. Nollaustoiminnolla se palautuu nollaan.

A Average Speed (Keskinopeus) 0,0 - 65,9 mailia/tunti ±0,3 mailia/tunti
Näyttää keskinopeuden alusta nykyiseen pisteeseen 27 tunnin 46 minuutin 39 sekunnin (99 999 sekuntia) tai 999,99 mailin (km) sisällä. Jos jompikumpi ylitetään, (.E) näkyy ja laskenta lakkaa.

M Maximum Speed (Maksiminopeus) 0,0 (3,0) - 65,9 mailia/tunti ±0,3 mailia/tunti
Nollaustoiminnolla se palautuu nollaan ja laskenta alkaa uudelleen.

24 hr. Clock Time (24 tunnin kelloaika) 0:00´ - 23:59´ ±0,003 %
Nykyinen aika näytetään 24 tunnin kellolla.

VIRRANSÄÄSTÖTOIMINTO

Kun pääyksikkö jätetään ilman signaalin vastaanottoa tunnin ajaksi, virta katkaistaan automaattisesti. Tämän seurauksena SLEEP-tila (LEPOTILA), jossa näkyy vain 24 tunnin kello. Pääyksikkö ei voi vastaanottaa signaaleja tässä tilassa. Paina vasenta tai oikeaa painiketta palauttaaksesi signaalin vastaanoton.

Huomautus: Muista palauttaa signaalin vastaanotto ennen jokaista matkaa.

AUTO (AUTOMAATTINEN KÄYNNISTYS/PYSÄYTYS) TOIMINTO

Cordless 2 on varustettu valikoivalla automaattitoiminnolla, joka mahdollistaa mittauksen automaattisen käynnistyksen tai pysäytyksen ilman oikean painikkeen käyttöä.

Automaattitoiminnon asettaminen päälle/pois

Valitse (T), (D) tai (A) alinäyttöön ja paina sitten SET-painiketta. -symboli näkyy, kun automaattitoiminto on asetettu PÄÄLLE (ON). Toista asettaaksesi automaattitoiminnon POIS PÄÄLTÄ (OFF).

Huomautus: SLEEP-tilassa (LEPOTILA) automaattinen käynnistys ei toimi. Paina ensin vasenta tai oikeaa painiketta palauttaaksesi signaalin vastaanoton. (Katso Virransäästötoiminto)

HUOLTO/VAROTOIMET

• Älä jätä pääyksikköä suoraan auringonvaloon, kun laite ei ole käytössä. Älä pura pääyksikköä.
• Älä kiinnitä liikaa huomiota tietokoneesi toimintoihin ajaessasi! Pidä silmällä tietä ja ota huomioon liikenneturvallisuus.
• Tarkista magneetin ja anturin suhteellinen sijainti säännöllisesti.
• Puhdistukseen käytä neutraalia pesuainetta pehmeällä liinalla ja pyyhi myöhemmin kuivalla liinalla. Älä käytä maalinohennetta, bensiiniä tai alkoholia, jotka voivat vahingoittaa pintaa.

VIANETSINTÄ

Ei näyttöä. - Vaihda pääyksikön akku uuteen.

Virheellisiä tietoja näkyy. - Suorita "All Clear" (Kaikki tyhjäksi) -toiminto.

Luvut eivät näy päänäytössä. - Peruuta virransäästötoiminto.

Nykyinen nopeus ei näy. - Tarkista anturin sijainti ja suunta.

Nopeutta ei näytetä ajettaessa suurella nopeudella tai alhaisessa lämpötilassa. - Tarkista anturin sijainti ja suunta. - Onko akku kulunut loppuun?

Vaikka oikeaa painiketta painetaan, pyörätietokone ei toimi. - Aseta automaattitila OFF (POIS PÄÄLTÄ).

Koko nestekidenäyttö on tumma ja epätavallinen näyttö näkyy siellä, missä sen ei pitäisi olla. - Se palautuu normaaliin tilaan, jos se jätetään varjoon.

Näytön vaste on hidas. - Se palautuu normaaliin tilaan, kun lämpötila nousee.

TEKNISET TIEDOT

Soveltuvat pyöräkoot: 10 mm - 2 999 mm (alkuarvo: A:2155 mm B:2030 mm)

Virtalähde: Pääyksikkö: Litiumakku (CR2032)x1/noin 2 vuotta
Anturi lähettimellä: Litiumakku (CR2032)x1/noin 1 000 mailia

Mitat / Paino: 2"x 1-13/10"x 29/32" / 1,2 oz (29 g)

* Tekniset tiedot ja muotoilu voivat muuttua ilman erillistä ilmoitusta.

Setting Values Cross Reference Table

(Rengaskoko on merkitty renkaan molemmille puolille.)

TIRE SIZE	L(mm)	TIRE SIZE		L(mm)	TIRE SIZE	L(mm)
24 x 1	1753	26 x 1.50		1985	700 x 18C	2070
24 x 3/4 Tubular	1785	26 x 1.75		2030	700 x 19C	2090
24 x 1-1/8 Tubular	1795	26 x 1.95		2050	700 x 20C	2086
24 x 1-1/4	1905	26 x 2.00		2055	700 x 23C	2096
24 x 1.75	1890	26 x 2.1		2068	700 x 25C	2105
24 x 2.00	1925	26 x 2.125		2070	700 x 28C	2136
24 x 2.125	1965	26 x 2.35		2083	700 x 30C	2170
26 x 1(559mm)	1913	27 x 1		2145	700 x 32C	2155
26 x 1(650c)	1952	27 x 1-1/8		2155	700C Tubular	2130
26 x 1.25	1953	27 x 1-1/4		2161	700 x 35C	2168
26 x 1-1/8 Tubular	1970	27 x 1-3/8		2169	700 x 38C	2180
26 x 1-3/8	2068	650 x 35A		2090	700 x 44C	2224
26 x 1-1/2	2100	650 x 38A		2125
26 x 1.40	2005	650 x 38B		2105
