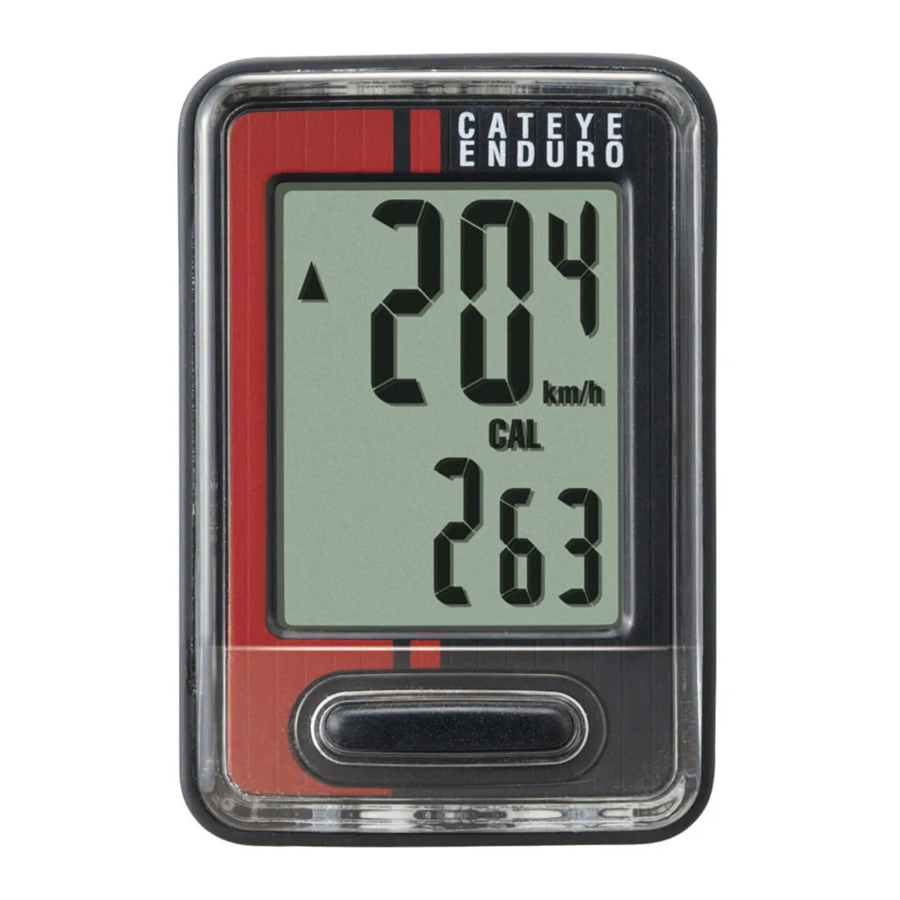

Cateye Enduro CC-ED400 - Pyörätietokoneen käyttöohje

Käytössä

Ennen kuin käytät tietokonetta, lue tämä käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

• Älä keskity tietokoneeseen ajon aikana. Aja turvallisesti!
• Asenna magneetti, anturi ja kiinnike tukevasti. Tarkista ne säännöllisesti.
• Jos lapsi nielee pariston, ota välittömästi yhteys lääkäriin.
• Älä jätä tietokonetta suoraan auringonvaloon pitkäksi aikaa.
• Älä pura tietokonetta.
• Älä pudota tietokonetta, jotta vältät toimintahäiriöt tai vauriot.
• Kun puhdistat tietokonetta, kiinnikettä ja anturia, älä käytä ohenteita, bentseeniä tai alkoholia.
• Räjähdysvaara, jos paristo vaihdetaan vääräntyyppiseen. Hävitä käytetyt paristot paikallisten määräysten mukaisesti.
• LCD-näyttö voi vääristyä, kun sitä katsotaan polarisoitujen aurinkolasien läpi.

Huolto

• Puhdista tietokone tai lisävarusteet laimennetulla neutraalilla pesuaineella pehmeällä liinalla ja pyyhi se kuivalla liinalla.
• Jos painikkeiden ja laitteen väliset raot tukkeutuvat mudasta tai hiekasta, huuhtele ne pois vedellä.

Pariston vaihto

Kun näyttö himmenee, vaihda paristo. Asenna uusi litiumparisto (CR2032) (+) -puoli ylöspäin.

* Kun olet vaihtanut pariston, muista asettaa laite uudelleen kohdassa "Tietokoneen valmistelu" määritetyn menettelyn mukaisesti.

Tekniset tiedot

* Tekniset tiedot ja suunnittelu voivat muuttua ilman erillistä ilmoitusta.

Varaosatarvikkeet

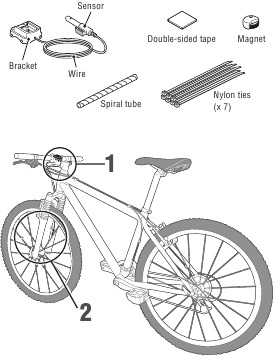

Vakiovarusteet

Lisävarusteet

Yksikön asentaminen polkupyörään

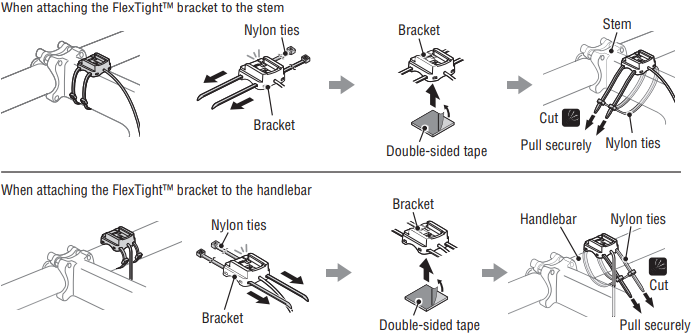

1. Kiinnitä kiinnike ohjainkannattimeen tai ohjaustankoon
   FlexTight™ -kiinnike voidaan kiinnittää joko ohjainkannattimeen tai ohjaustankoon sen mukaan, miten kiinnike sopii kiinnikehihnaan.

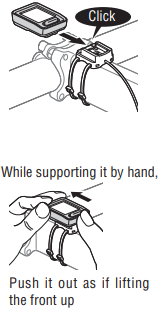

   Tietokoneen irrottaminen/asentaminen

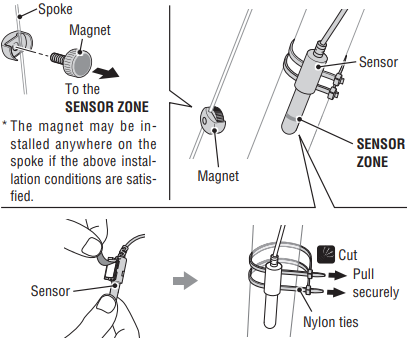

2. Asenna anturi ja magneetti

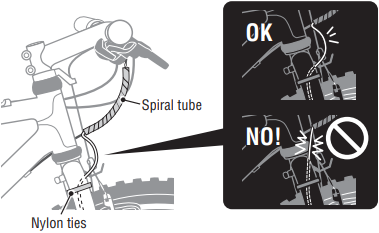

3. Reititä johto

   Kiinnitä johto haarukkaan nailonsiteillä ja johda se ohjaustankoon polkupyörän ulkovaijerin mukaisesti spiraaliputken avulla.

   Säädä johdon pituus siten, että se ei pääse vetämään, kun ohjaustankoa käytetään.

Asenna anturi ja magneetti

1. Magneetti kulkee anturialueen läpi.

2. Anturin ja magneetin välinen etäisyys on enintään 5 mm.


Tietokoneen valmistelu

Suorita alla olevan kuvan mukainen kaikkien tietojen tyhjennys, kun käytät laitetta ensimmäistä kertaa tai palautat laitteen tehtaalla tarkistettuun kuntoon.

1. Tyhjennä kaikki tiedot (alustus)

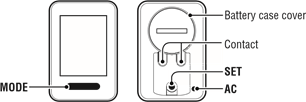

   Paina tietokoneen takana olevaa AC-painiketta.

2. Valitse nopeusyksikkö
   Valitse "km/h" tai "mph".

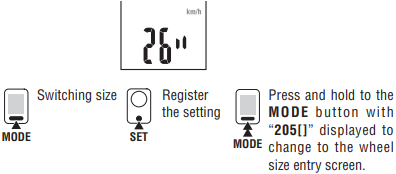

3. Aseta rengaskoko
   Aseta rengaskoko jommallakummalla seuraavista tavoista.
   Yksinkertainen asetus (valitse rengaskoko)
   MODE-painikkeen painaminen muuttaa järjestyksessä 26" → 700c → 27" → 205[] → 16" → 18" → 20" → 22" → 24" → 26". Valitse polkupyöräsi rengaskoko (tuumina) ja paina sitten SET-painiketta.
   * Yleensä rengaskoko on merkitty renkaan sivulle.

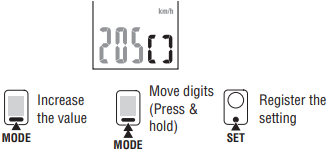

   Yksityiskohtainen asetus (syötä renkaan ympärysmitta numeerisena arvona)
   * Renkaan ympärysmitan syöttäminen varmistaa tarkemmat mittaukset.
   1. Kun näytöllä näkyy 205[], paina ja pidä MODE-painiketta painettuna.
   2. MODE-painikkeen painaminen kasvattaa vilkkuvaa numeerista arvoa, kun taas MODE-painikkeen painaminen ja pitäminen siirtää numeroa. Syötä mikä tahansa ympärysmitan arvo senttimetreinä ja paina sitten SET-painiketta.
      * Käytä apuna "Renkaan ympärysmitan viitetaulukkoa".

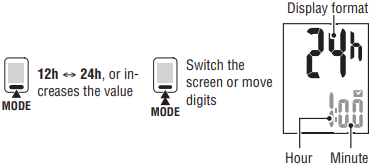

4. Aseta kello
   MODE-painikkeen painaminen ja pitäminen vaihtaa näytön järjestyksessä "Näyttömuotoon", "Tuntiin" ja "Minuuttiin".

5. Paina SET-painiketta asetuksen viimeistelemiseksi
   Paina SET-painiketta, kun nykyinen kello on näkyvissä. Tällöin laitteen asetus on valmis ja laite siirtyy mittausnäyttöön.


Toimintatesti

Asennuksen jälkeen tarkista, että tietokone näyttää nopeuden pyörittämällä etupyörää. Jos nopeutta ei näy, tarkista asennusolosuhteet A ja B uudelleen.

Renkaan ympärysmitta

Löydät renkaasi koon renkaan ympärysmitan (L) alla olevasta taulukosta tai voit mitata polkupyöräsi renkaan ympärysmitan (L).

• Renkaan ympärysmitan (L) mittaaminen
  Tarkimman mittauksen saat tekemällä pyörän rullausmittauksen. Kun renkaissa on oikea paine, aseta venttiilin varsi pohjaan. Merkitse kohta lattiaan ja rullaa pyörää suorassa linjassa tarkalleen yksi pyörän kierros (kunnes venttiili tulee jälleen pohjaan) pyöräilijän painon ollessa pyörän päällä. Merkitse venttiilin varren kohta ja mittaa etäisyys.

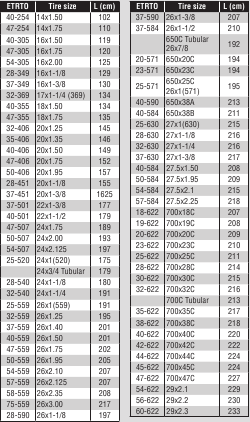

• Renkaan ympärysmitan viitetaulukko
  * Yleensä renkaan koko tai ETRTO on merkitty renkaan sivulle.

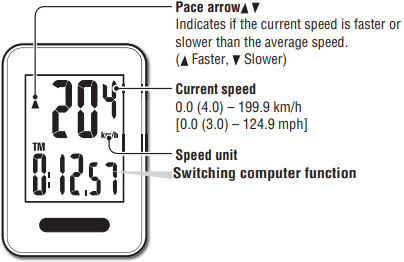

Tietokoneen käyttö [Mittausnäyttö]

Mittauksen aloittaminen/lopettaminen

Mittaukset alkavat automaattisesti, kun pyörä on liikkeessä.
Mittauksen aikana km/h tai mph vilkkuu.

Tietojen nollaaminen

MODE-painikkeen painaminen ja pitäminen mittausnäytössä palauttaa mittaustiedot arvoon 0.

* Kokonaismatkaa (ODO) ei nollata.

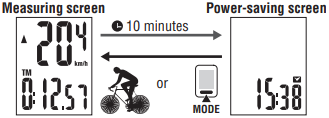

Virransäästötoiminto

Jos tietokone ei ole vastaanottanut signaalia 10 minuuttiin, virransäästönäyttö aktivoituu ja vain kello näkyy. Kun tietokone vastaanottaa anturisignaalin, mittausnäyttö tulee uudelleen näkyviin.

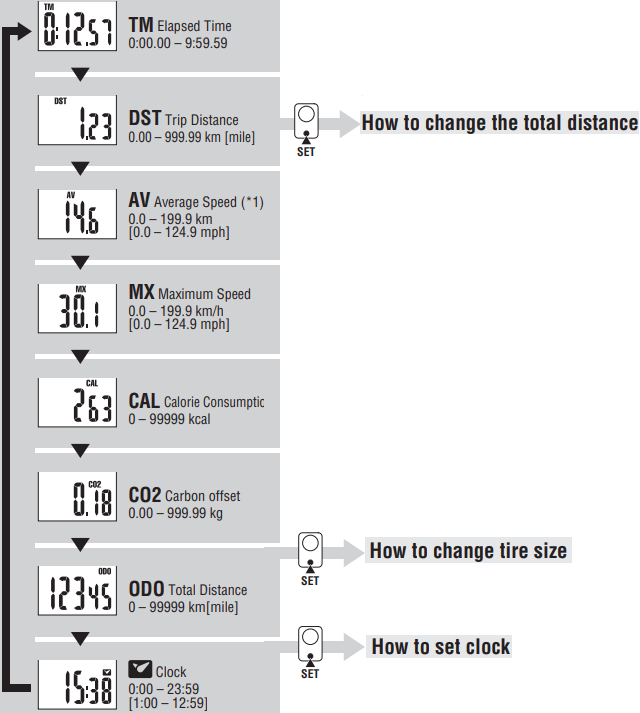

Tietokoneen toiminnon vaihtaminen

MODE-painikkeen painaminen vaihtaa alareunan mittaustiedot seuraavassa kuvassa esitetyssä järjestyksessä.

*1: Kun TM ylittää noin 27 tuntia tai DST ylittää 999,99 km, näkyviin tulee .E. Nollaa tiedot.

Kokonaismatkan muuttaminen

Näytä DST ja paina sitten SET-painiketta vaihtaaksesi kokonaismatkan manuaalisen syöttönäyttöön. Paina MODE-painiketta lisätäksesi arvoa. Paina ja pidä MODE-painiketta painettuna siirtyäksesi seuraavaan numeroon.
Vahvista arvo painamalla SET-painiketta.

* Vain kokonaislukuja voidaan syöttää. (0 – 99999 km [mailia])

Kalorien kulutus

Tämä tietokone mittaa kalorien kulutuksen integroimalla joka sekunnin nopeudesta lasketun arvon. Tarkista se viitearvona.

Hiilidioksidipäästöjen kompensoinnin laskeminen

Hiilidioksidipäästöjen kompensointi lasketaan seuraavasti.
Matkan pituus (km) x 0,15 = Hiilidioksidipäästöjen kompensointi (kg)

* Tämä kerroin 0,15 määritetään soveltamalla vuoden 2008 bensiinikäyttöisten henkilöautojen keskimääräistä arvoa maa-, infrastruktuuri- ja liikenneministeriön verkkosivuilla kuvattuun "Hiilidioksidipäästöjen kompensointi 1 km:n ajomatkasta bensiinikäyttöisellä autolla" -yhtälöön.

Renkaan koon muuttaminen

Näytä kokonaismatka (ODO) ja paina SET-painiketta vaihtaaksesi renkaan kokoa.
Asetusmenetelmä on sama kuin kohdassa "Tietokoneen valmistelu-3".

Kellon asettaminen

Paina kellotilassa takana olevaa SET-painiketta, jolloin näyttö siirtyy kellon asetustilaan.
Asetusmenetelmä on sama kuin kohdassa "Tietokoneen valmistelu-4".

Vianmääritys

Ei näyttöä.

• Onko paristo tyhjentynyt tietokoneessa?
  • Vaihda uusiin paristoihin kohdassa "Pariston vaihto" määritellyn menettelyn mukaisesti.

Virheellisiä tietoja näkyy.

• Noudata kohdassa "Tietokoneen valmistelu" kuvattua menettelyä.

Nykyinen nopeus ei näy. (Oikosulje ensin tietokoneen kosketin muutaman kerran metallinpalalla. Jos nykyinen nopeus tulee näkyviin, tietokone toimii hyvin ja syy on todennäköisesti kiinnikkeessä tai anturissa.)

• Onko johto katki?
  • Vaikka johdon ulkopinta näyttäisi normaalilta, siinä voi olla vaurioita. Vaihda kiinnikkeen anturisarja uuteen.
• Onko anturin ja magneetin välinen etäisyys liian suuri? Ovatko magneetin keskipiste ja anturin merkintäviiva kohdakkain?
  • Säädä magneetin ja anturin asentoja uudelleen. (Etäisyyden tulisi olla alle 5 mm.)
• Onko tietokoneen tai kiinnikkeen koskettimeen tarttunut jotain?
  • Puhdista kosketin liinalla.

Rajoitettu takuu

2 vuotta: Vain tietokone
(Lisävarusteet/Kiinnikeanturi ja pariston kulutus eivät kuulu takuun piiriin)

CatEye-pyörätietokoneilla on kahden vuoden materiaali- ja valmistusvirhetakuu alkuperäisestä ostopäivästä lukien. Jos tuote lakkaa toimimasta normaalikäytössä, CatEye korjaa tai vaihtaa viallisen tuotteen veloituksetta. Huollon saa suorittaa vain Cat-Eye tai valtuutettu jälleenmyyjä. Tuotteen palauttamiseksi pakkaa se huolellisesti ja liitä mukaan takuutodistus (ostotosite) sekä korjausohjeet. Kirjoita tai kirjoita nimesi ja osoitteesi selkeästi takuutodistukseen. Vakuutus-, käsittely- ja kuljetuskulut CatEye:lle maksaa palvelua haluava henkilö. Yhdistyneen kuningaskunnan ja IRLANNIN TASAVALLAN kuluttajien tulee palauttaa tuote ostopaikkaan. Tämä ei vaikuta lakisääteisiin oikeuksiisi.
