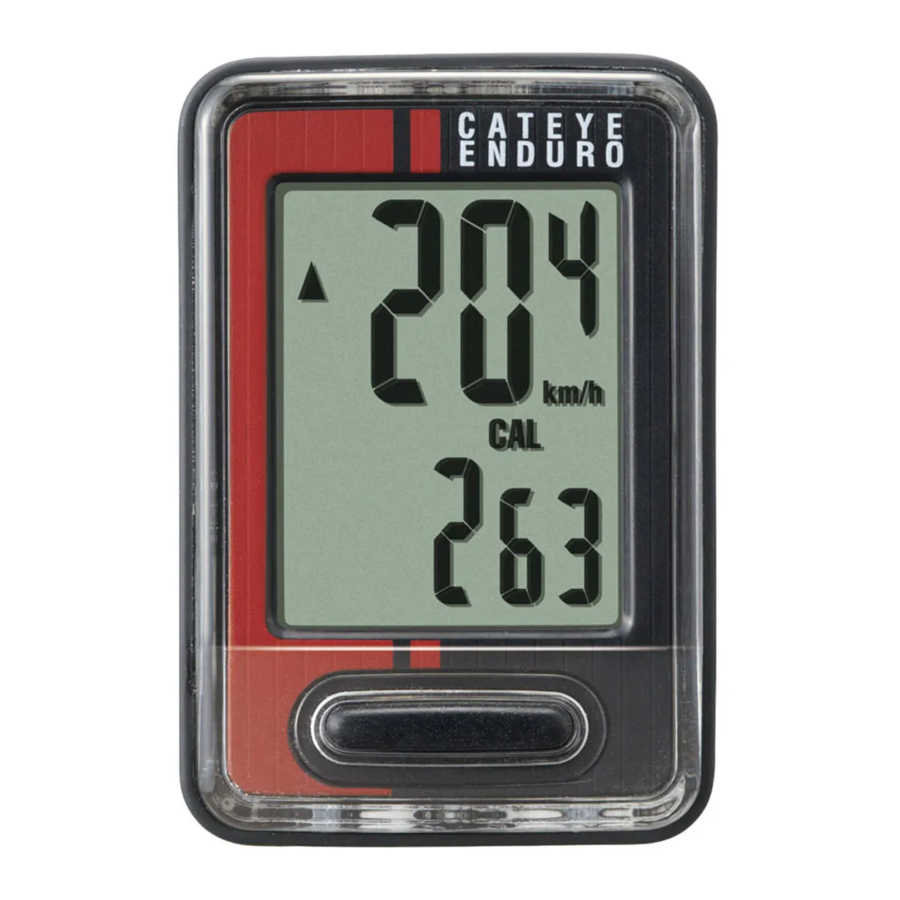

Cateye Enduro CC-ED400 - Ръководство за велокомпютър

В употреба

Преди да използвате компютъра, моля, прочетете внимателно това ръководство и го запазете за бъдещи справки.

• Не се концентрирайте върху компютъра, докато карате. Карайте безопасно!
• Инсталирайте магнита, сензора и скобата сигурно. Проверявайте ги периодично.
• Ако дете погълне батерия, консултирайте се незабавно с лекар.
• Не оставяйте компютъра на пряка слънчева светлина за дълъг период от време.
• Не разглобявайте компютъра.
• Не изпускайте компютъра, за да избегнете неизправност или повреда.
• Когато почиствате компютъра, скобата и сензора, не използвайте разредители, бензен или алкохол.
• Риск от експлозия, ако батерията е заменена с неправилен тип. Изхвърляйте използваните батерии в съответствие с местните разпоредби.
• LCD екранът може да бъде изкривен, когато се гледа през поляризирани слънчеви очила лещи.

Поддръжка

• За да почистите компютъра или аксесоарите, използвайте разреден неутрален препарат върху мека кърпа и го избършете със суха кърпа.
• Ако пролуките между бутоните и устройството се запушат с кал или пясък, измийте ги с вода.

Смяна на батерията

Когато дисплеят стане тъмен, сменете батерията. Инсталирайте нова литиева батерия (CR2032) с (+) страната нагоре.

* След смяна на батерията, не забравяйте да настроите устройството отново според процедурата, посочена в "Подготовка на компютъра".

Спецификация

* Спецификациите и дизайнът подлежат на промяна без предизвестие.

Резервни аксесоари

Стандартни аксесоари

Опционални аксесоари

Как да инсталирате устройството на вашия велосипед

1. Прикрепете скобата към стеблото или кормилото
   Скобата FlexTight™ може да бъде прикрепена към стеблото или кормилото, в зависимост от това как скобата се вписва в лентата на скобата.

   Премахване/Инсталиране на компютъра

2. Инсталирайте сензора и магнита

3. Прокарайте кабела

   Закрепете кабела на вилката с найлоновите връзки и го насочете към кормилото по външния кабел на велосипеда посредством спираловидната тръба.

   Регулирайте дължината на кабела, така че да не се дърпа, когато кормилото се управлява.

Инсталирайте сензора и магнита

1. Магнитът преминава през сензорната зона.

2. Разстоянието между сензора и магнита е 5 mm или по-малко.


Подготовка на компютъра

Извършете операцията за изчистване на всички данни, както е показано по-долу, когато използвате уреда за първи път или възстановявате уреда до състоянието, проверено във фабриката.

1. Изчистване на всички данни (инициализация)
   Натиснете бутона AC на гърба на компютъра.

2. Изберете единицата за скорост
   Изберете "km/h" или "mph".

3. Задайте размера на гумата
   Задайте размера на гумата по един от следните методи.
   Опростена настройка (изберете от размера на гумата)
   Натискането на бутона MODE променя 26" → 700c → 27" → 205[] → 16" → 18" → 20" → 22" → 24" → 26" в ред. Изберете размера на гумата (в инчове) на вашия велосипед и след това натиснете бутона SET.
   * Обикновено размерът на гумата е посочен отстрани на гумата.

   Подробна настройка (въведете числената стойност на обиколката на гумата)
   * Въвеждането на обиколката на гумата осигурява по-точни измервания.
   1. С 205[], показано на екрана, натиснете и задръжте бутона MODE.
   2. Натискането на бутона MODE увеличава числената стойност, която мига, докато натискането и задържането на бутона MODE премества цифрата. Въведете всяка стойност на обиколката в cm и след това натиснете бутона SET.
      * Използвайте "Справочна таблица за обиколката на гумата" като ръководство.

4. Задайте часовника
   Натискането и задържането на бутона MODE превключва дисплея към "Display format" ("Формат на дисплея"), "Hour" ("Час") и "Minute" ("Минута") в ред.

5. Натиснете бутона SET, за да завършите настройката
   Натиснете бутона SET, когато текущият час е показан. След това настройката на уреда е завършена и уредът преминава към екрана за измерване.


Тест на работата

След инсталиране проверете дали компютърът показва скоростта, като завъртите предното колело. Когато не се показва, проверете отново условията за инсталиране A и B.

Обиколка на гумата

Можете да намерите обиколката на гумата (L) за вашия размер гума в таблицата по-долу или действително да измерите обиколката на гумата (L) на вашия велосипед.

• Как да измерите обиколката на гумата (L)
  За най-точно измерване направете разгъване на колелото. С гумите под подходящо налягане поставете стеблото на вентила в долната част. Маркирайте мястото на пода и с тежестта на колоездача върху велосипеда завъртете точно едно завъртане на колелото по права линия (докато вентилът отново дойде до дъното). Маркирайте къде е стеблото на вентила и измерете разстоянието.

• Справочна таблица за обиколката на гумата
  * Обикновено размерът на гумата или ETRTO е посочен отстрани на гумата.


Работа с компютъра [Екран за измерване]

Стартиране/Спиране на измерването

Измерванията започват автоматично, когато велосипедът е в движение.
По време на измерване km/h или mph мига.

Нулиране на данните

Натискането и задържането на MODE на екрана за измерване връща данните от измерването на 0.

* Общото разстояние (ODO) не се нулира.

Функция за пестене на енергия

Ако компютърът не е получил сигнал в продължение на 10 минути, ще се активира екранът за пестене на енергия и ще се показва само часовникът. Когато компютърът получи сигнал от сензора, отново се появява екранът за измерване.

Превключване на функцията на компютъра

Натискането на бутона MODE превключва данните от измерването в долната част в реда, показан на следната фигура.

*1: Когато TM надвиши около 27 часа или DST надвиши 999,99 km, ще се появи .E. Нулирайте данните.

Как да промените общото разстояние

Покажете DST и след това натиснете бутона SET, за да превключите към екрана за ръчно въвеждане на общото разстояние. Натиснете бутона MODE, за да увеличите стойността. Натиснете и задръжте бутона MODE, за да преминете към следващата цифра.
Натиснете бутона SET, за да потвърдите стойността.

* Могат да бъдат въведени само цели числа. (0 – 99999 km [мили])

Консумация на калории

Този компютър измерва консумацията на калории, като интегрира стойността, изчислена от скоростта всяка секунда. Проверете го като референтна стойност.

Как да изчислите въглеродния отпечатък

Въглеродният отпечатък се изчислява, както следва.
Разстояние на пътуването (km) x 0.15 = Въглероден отпечатък (kg)

* Този фактор от 0.15 се определя чрез прилагане на средната стойност на всички бензинови леки автомобили през 2008 г. към уравнението на "Въглероден отпечатък от 1 km шофиране на бензинов автомобил", описано на уебсайта на Министерството на земята, инфраструктурата и транспорта и туризма.

Как да промените размера на гумата

Покажете общото разстояние (ODO) и натиснете бутона SET, за да промените размера на гумата.
Методът на настройка е същият като за "Подготовка на компютъра-3".

Как да настроите часовника

В режим на часовник натиснете бутона SET на гърба и дисплеят влиза в режим на настройка на часовника.
Методът на настройка е същият като за "Подготовка на компютъра-4".

Отстраняване на неизправности

Няма дисплей.

• Батерията в компютъра изтощена ли е?
  • Заменете с нови батерии съгласно процедурата, посочена в раздела "Смяна на батерията".

Появяват се неправилни данни.

• Следвайте процедурата, описана в "Подготовка на компютъра".

Не се показва текущата скорост. (Първо, направете късо съединение на контакта на компютъра няколко пъти с парче метал. Ако се появи текущата скорост, компютърът работи добре и причината трябва да се припише на скобата или сензора.)

• Счупен ли е кабелът?
  • Дори ако външната част на кабела изглежда нормално, може да има повреда. Заменете комплекта сензор на скобата с нов.
• Твърде голям ли е просветът между сензора и магнита? Подравнени ли са центърът на магнита и маркировъчната линия на сензора?
  • Регулирайте отново позициите на магнита и сензора. (Просветът трябва да бъде по-малък от 5 mm.)
• Има ли нещо залепнало по контакта на компютъра или скобата?
  • Почистете контакта с кърпа.

Ограничена гаранция

2 години: Само компютър
(Аксесоари/Сензор на скобата и консумация на батерията са изключени)

Велосипедните компютри CatEye са с гаранция, че нямат дефекти от материали и изработка за период от две години от първоначалната покупка. Ако продуктът не работи при нормална употреба, CatEye ще поправи или замени дефекта безплатно. Обслужването трябва да се извърши от Cat-Eye или оторизиран търговец на дребно. За да върнете продукта, опаковайте го внимателно и приложете гаранционния сертификат (доказателство за покупка) с инструкции за ремонт. Моля, напишете или отпечатайте името и адреса си ясно върху гаранционния сертификат. Застраховката, обработката и транспортните разходи до CatEye се поемат от лицето, желаещо обслужване. За потребители от Обединеното кралство и Република Ирландия, моля, върнете се на мястото на покупката. Това не засяга вашите законови права.

Моля, регистрирайте вашия продукт CatEye на уебсайта.
http://www.cateye.com/en/support/regist/
