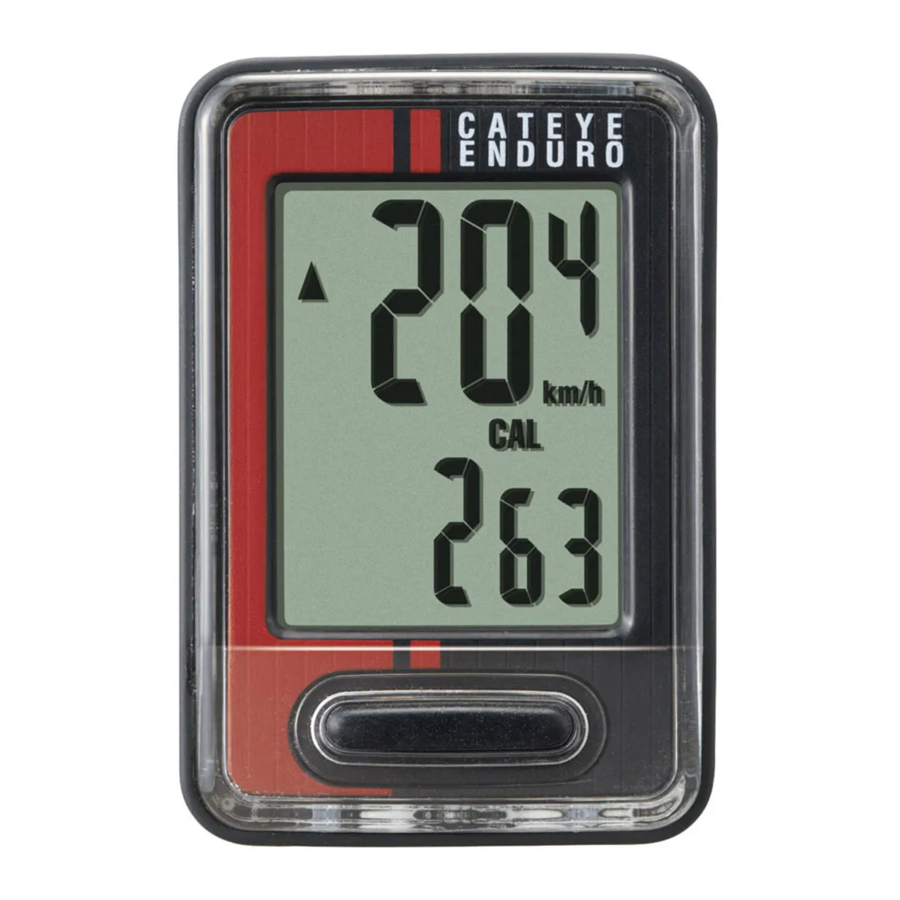

Cateye Enduro CC-ED400 - Dviračio kompiuterio instrukcija

Naudojimas

Prieš naudodami kompiuterį, atidžiai perskaitykite šią instrukciją ir išsaugokite ją ateičiai.

• Nevažiuodami nekoncentruokite dėmesio į kompiuterį. Važiuokite saugiai!
• Tvirtinkite magnetą, jutiklį ir laikiklį saugiai. Periodiškai juos tikrinkite.
• Jei vaikas prarijo bateriją, nedelsdami kreipkitės į gydytoją.
• Nepalikite kompiuterio tiesioginiuose saulės spinduliuose ilgą laiką.
• Neardykite kompiuterio.
• Nemeskite kompiuterio, kad išvengtumėte gedimų ar pažeidimų.
• Valydami kompiuterį, laikiklį ir jutiklį, nenaudokite skiediklių, benzino ar alkoholio.
• Baterijos pakeitimas netinkamu tipu gali sukelti sprogimo pavojų. Panaudotas baterijas išmeskite pagal vietinius įstatymus.
• LCD ekranas gali būti iškraipytas žiūrint pro poliarizuotus akinius nuo saulės.

Priežiūra

• Norėdami išvalyti kompiuterį ar priedus, naudokite praskiestą neutralų ploviklį ant minkšto audinio ir nuvalykite sausu audiniu.
• Jei tarpai tarp mygtukų ir įrenginio užsikimšo purvu ar smėliu, nuplaukite juos vandeniu.

Baterijos keitimas

Kai ekranas pritemsta, pakeiskite bateriją. Įdėkite naują ličio bateriją (CR2032) su (+) puse į viršų.

* Pakeitę bateriją, būtinai nustatykite įrenginį iš naujo pagal procedūrą, nurodytą skyriuje "Kompiuterio paruošimas".

Specifikacija

* Specifikacijos ir dizainas gali būti keičiami be išankstinio įspėjimo.

Atsarginiai priedai

Standartiniai priedai

Pasirenkami priedai

Kaip įdiegti įrenginį ant dviračio

1. Pritvirtinkite laikiklį prie vairo iškyšos arba vairo
   FlexTight™ laikiklį galima pritvirtinti prie vairo iškyšos arba vairo, priklausomai nuo to, kaip laikiklis įsistato į laikiklio juostą.

   Kompiuterio išėmimas/įdėjimas

2. Įdiekite jutiklį ir magnetą

3. Nutieskite laidą

   Pritvirtinkite laidą ant šakės nailoninėmis juostelėmis ir nuveskite į vairą išoriniu dviračio trosu, naudodami spiralinį vamzdelį.

   Sureguliuokite laido ilgį taip, kad jis nebūtų traukiamas, kai valdomas vairas.

Įdiekite jutiklį ir magnetą

1. Magnetas praeina per jutiklio zoną.

2. Tarpas tarp jutiklio ir magneto yra 5 mm arba mažesnis.


Kompiuterio paruošimas

Atlikite visų duomenų išvalymo operaciją, kaip parodyta toliau, kai naudojate įrenginį pirmą kartą arba atkuriate įrenginio būklę, patikrintą gamykloje.

1. Išvalyti visus duomenis (inicializavimas)
   Paspauskite AC mygtuką kompiuterio gale.

2. Pasirinkite greičio vienetą
   Pasirinkite "km/h" arba "mph".

3. Nustatykite padangos dydį
   Nustatykite padangos dydį vienu iš šių būdų.
   Paprastas nustatymas (pasirinkite iš padangos dydžio)
   Paspaudus MODE mygtuką keičiasi 26" → 700c → 27" → 205[] → 16" → 18" → 20" → 22" → 24" → 26" eilės tvarka. Pasirinkite savo dviračio padangos dydį (coliais), tada paspauskite SET mygtuką.
   * Paprastai padangos dydis nurodomas ant padangos šono.

   Išsamus nustatymas (įveskite skaitinę padangos apimties vertę)
   * Įvedus padangos apimtį užtikrinami tikslesni matavimai.
   1. Kai ekrane rodoma 205[], paspauskite ir palaikykite MODE mygtuką.
   2. Paspaudus MODE mygtuką padidėja mirksinti skaitinė vertė, o paspaudus ir palaikant MODE mygtuką perkeliamas skaitmuo. Įveskite bet kurią apimties vertę cm, tada paspauskite SET mygtuką.
      * Naudokite "Padangos apimties nuorodų lentelę" kaip vadovą.

4. Nustatykite laikrodį
   Paspaudus ir palaikant MODE mygtuką, ekranas perjungiamas į "Ekrano formatas", "Valanda" ir "Minutė" eilės tvarka.

5. Paspauskite SET mygtuką, kad užbaigtumėte nustatymą
   Paspauskite SET mygtuką, kai rodomas dabartinis laikrodis. Tada įrenginio nustatymas baigtas ir įrenginys persijungia į matavimo ekraną.


Veikimo testas

Sumontavę patikrinkite, ar kompiuteris rodo greitį sukant priekinį ratą. Kai jis nerodomas, dar kartą patikrinkite montavimo sąlygas A ir B.

Padangos apimtis

Savo padangos dydžio padangos apimtį (L) galite rasti toliau pateiktoje lentelėje arba iš tikrųjų išmatuoti savo dviračio padangos apimtį (L).

• Kaip išmatuoti padangos apimtį (L)
  Norėdami gauti tiksliausią matavimą, atlikite rato išriedėjimą. Kai padangos yra tinkamai pripūstos, padėkite ventilio kotelį apačioje. Pažymėkite vietą ant grindų ir, kai dviratininko svoris yra ant dviračio, riedėkite lygiai vieną rato apsisukimą tiesia linija (kol ventilis vėl atsidurs apačioje). Pažymėkite, kur yra ventilio kotelis, ir išmatuokite atstumą.

• Padangos apimties nuorodų lentelė
  * Paprastai padangos dydis arba ETRTO nurodomas ant padangos šono.


Kompiuterio valdymas [Matavimo ekranas]

Matavimo pradžia/sustabdymas

Matavimai pradedami automatiškai, kai dviratis juda.
Matavimo metu mirksi km/h arba mph.

Duomenų atstatymas

Paspaudus ir palaikant MODE matavimo ekrane, matavimo duomenys grąžinami į 0.

* Bendras atstumas (ODO) neatstatomas.

Energijos taupymo funkcija

Jei kompiuteris negauna signalo 10 minučių, suaktyvinamas energijos taupymo ekranas ir rodomas tik laikrodis. Kai kompiuteris gauna jutiklio signalą, vėl pasirodo matavimo ekranas.

Kompiuterio funkcijos perjungimas

Paspaudus MODE mygtuką, matavimo duomenys apačioje perjungiami tokia tvarka, kaip parodyta paveikslėlyje.

*1: Kai TM viršija apie 27 valandas arba DST viršija 999,99 km, pasirodys .E. Atstatykite duomenis.

Kaip pakeisti bendrą atstumą

Rodyti DST, tada paspauskite SET mygtuką, kad perjungtumėte į bendro atstumo rankinio įvedimo ekraną. Paspauskite MODE mygtuką, kad padidintumėte vertę. Paspauskite ir palaikykite MODE mygtuką, kad pereitumėte prie kito skaitmens.
Paspauskite SET mygtuką, kad patvirtintumėte vertę.

* Galima įvesti tik sveikus skaičius. (0–99999 km [mylios])

Suvartojamų kalorijų kiekis

Šis kompiuteris matuoja suvartojamų kalorijų kiekį integruodamas vertę, apskaičiuotą pagal greitį kiekvieną sekundę. Patikrinkite tai kaip orientacinę vertę.

Kaip apskaičiuoti anglies dioksido kompensaciją

Anglies dioksido kompensacijos apskaičiuojamos taip.
Kelionės atstumas (km) x 0,15 = Anglies dioksido kompensacija (kg)

* Šis 0,15 koeficientas nustatomas pritaikant bendrą benzinu varomų lengvųjų automobilių vidutinę vertę 2008 m. lygtims "Anglies dioksido kompensacija iš 1 km benzinu varomo automobilio" aprašytoms Žemės, infrastruktūros ir transporto bei turizmo ministerijos svetainėje.

Kaip pakeisti padangos dydį

Rodyti bendrą atstumą (ODO) ir paspauskite SET mygtuką, kad pakeistumėte padangos dydį.
Nustatymo metodas yra toks pat kaip "Kompiuterio paruošimas-3".

Kaip nustatyti laikrodį

Laikrodžio režimu paspauskite SET mygtuką gale, ir ekranas pereina į laikrodžio nustatymo režimą.
Nustatymo metodas yra toks pat kaip "Kompiuterio paruošimas-4".

Problemų šalinimas

Nėra ekrano.

• Ar kompiuterio baterija išsikrovusi?
  • Pakeiskite naujomis baterijomis pagal skyriuje "Baterijos keitimas" nurodytą procedūrą.

Rodomi neteisingi duomenys.

• Laikykitės aprašytos procedūros "Kompiuterio paruošimas".

Nerodomas dabartinis greitis. (Pirmiausia kelis kartus trumpai sujunkite kompiuterio kontaktą metaliniu daiktu. Jei rodomas dabartinis greitis, kompiuteris veikia gerai ir priežastį reikėtų priskirti laikikliui arba jutikliui.)

• Ar laidas nutrūkęs?
  • Net jei laido išorė atrodo normali, gali būti pažeidimų. Pakeiskite laikiklio jutiklio rinkinį nauju.
• Ar tarpas tarp jutiklio ir magneto per didelis? Ar magneto centras ir jutiklio žymėjimo linija yra sulygiuoti?
  • Iš naujo sureguliuokite magneto ir jutiklio padėtis. (Tarpas turėtų būti mažesnis nei 5 mm.)
• Ar ant kompiuterio ar laikiklio kontakto yra kas nors prilipę?
  • Nuvalykite kontaktą audiniu.

Ribota garantija

2 metai: Tik kompiuteriui
(Priedai / Laikiklio jutiklis ir baterijos naudojimas neįtraukiami)

"CatEye" dviračių kompiuteriams suteikiama garantija, kad jiems nebus medžiagų ir gamybos defektų dvejų metų laikotarpiui nuo pirminio pirkimo. Jei gaminys nustoja veikti normaliai naudojant, "CatEye" nemokamai pataisys arba pakeis defektą. Aptarnavimą turi atlikti "Cat-Eye" arba įgaliotasis mažmenininkas. Norėdami grąžinti gaminį, atidžiai supakuokite ir pridėkite garantijos sertifikatą (pirkimo įrodymą) su remonto instrukcija. Prašome aiškiai užrašyti arba atspausdinti savo vardą ir adresą ant garantijos sertifikato. Draudimo, tvarkymo ir transportavimo mokesčius į "CatEye" apmoka asmuo, pageidaujantis aptarnavimo. JK ir AIRIJOS RESPUBLIKOS vartotojams prašome grąžinti į pirkimo vietą. Tai neturi įtakos jūsų įstatymų nustatytoms teisėms.
