Cateye Mity 8 CC-MT400 - Pyörätietokoneen käyttöohje

Sisältö

1 Pyörätietokoneen asentaminen pyörään
2 Tietokoneen asennus
3 Tietokoneen toiminnot
4 Tietokoneen toiminnot
5 Vianmääritys
6 Huolto
7 Pariston vaihto
8 Mittausnäyttö
9 Kellonajan asettaminen
10 Renkaan ympärysmitan syöttäminen
11 Tilan valinnan kuvat
12 Tekniset tiedot
13 Rajoitettu takuu
14 Viitteet
15 Lataa käyttöohje
16 Muilla kielillä

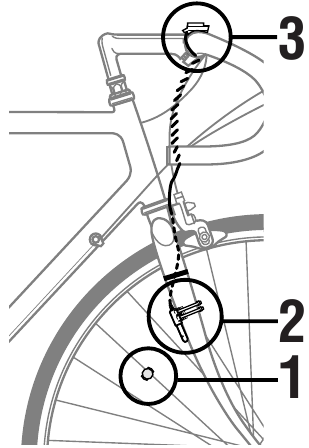

Pyörätietokoneen asentaminen pyörään

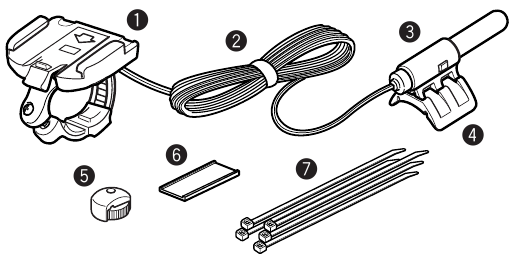

Tietokone toimitetaan seuraavien osien kanssa.

Kiinnike
Johto
Anturi
Anturin kumityyny
Magneetti
Kiinnikkeen kumityyny
Nylon-siteet (5)

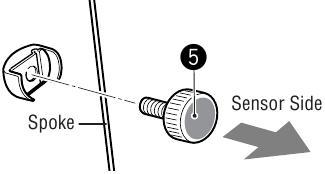

Magneetin kiinnittäminen
etupyörän pinnaan siten, että magneetin pinta on anturia vasten.
Anturin kiinnittäminen ja raon säätäminen magneetin ja anturin välillä.
Kiinnitä anturi suuremmilla nylon-siteillä sopivaan paikkaan ja oikeaan suuntaan.

Kiinnitä anturi sopivaan asentoon siten, että magneetin keskikohta on linjassa anturin merkityn viivan kanssa, kun pyörää pyöritetään.

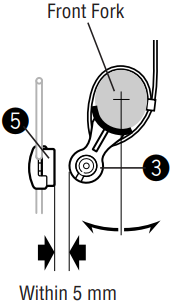

Kierrä anturia etuhaarukassa säätääksesi anturin ja magneetin välistä rakoa 5 mm:n sisällä ja kiinnitä se nylon-siteillä.

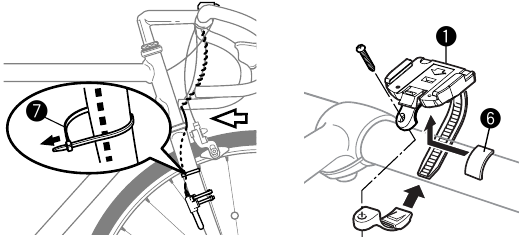

Kiinnikkeen asentaminen
Kiinnitä johto etuhaarukkaan nylon-siteillä (pienemmillä) ja kierrä se jarruvaijerin ympärille, joka johtaa ohjaustankoon. Aseta kumityyny kiinnikkeeseen ja kiinnitä kiinnike ohjaustankoon ruuvilla. Liu'uta tietokone kiinnikkeeseen, kunnes kuulet napsahduksen. Kosketuspinnat sulkeutuvat automaattisesti. Kun haluat irrottaa tietokoneen, liu'uta tietokonetta eteenpäin samalla kun painat vipua.
Huomautus Jätä riittävästi johdon tilaa alueelle, joka on merkitty merkillä varmistaaksesi, että voit kääntää ohjaustankoa vasemmalta oikealle vetämättä johtoa.
Perustoimintojen testaus
Pyöritä etupyörää varovasti ja katso, näyttääkö tietokone ajonopeuden.

Huomautus Jos tietokone ei näytä nopeutta, tarkista magneetin ja anturin asento.

Kiinnitä huomiota tiehen tai polkuun! Älä anna tietokoneen häiritä.
Varmista, että kiinnität magneetin, anturin ja kiinnikkeen turvallisesti pyörääsi. Tarkista säännöllisesti, että ne on kiinnitetty kunnolla ja että ruuvit eivät ole löystyneet.
Pidä paristot poissa pienten lasten ulottuvilta. Hävitä paristot paikallisten määräysten mukaisesti.

Vältä tarpeetonta pitkäaikaista altistumista auringolle. Älä koskaan yritä purkaa tietokoneen päätä.
Älä käytä tinneriä, bentseeniä tai alkoholia tietokoneen pinnan pyyhkimiseen. Ne voivat vahingoittaa tietokoneen pintaa.

Tietokoneen asennus

Ensimmäistä käyttökertaa varten tai pariston vaihdon jälkeen

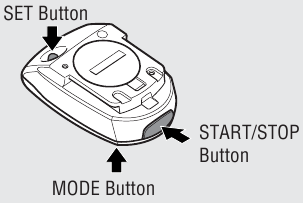

Tyhjennä kaikki

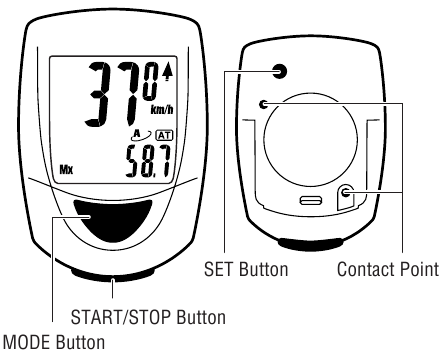

Paina kolmea painiketta (MODE, START/ STOP ja SET) samanaikaisesti.
* Tee tämä toimenpide ehdottomasti vakaan mittauksen varmistamiseksi, kun käytät tätä järjestelmää ensimmäistä kertaa ja aina, kun paristo vaihdetaan.
Valitse mittayksikkö
Valitse mittayksikkö, kilometri tai maili, painamalla MODE-painiketta.

Valitse jompikumpi seuraavista.

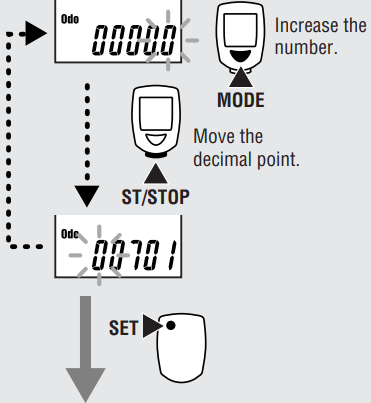

Jos haluat syöttää nykyisen käytetyn matkamittarin lukeman, pidä MODE-painiketta painettuna kaksi sekuntia ja syötä lukema.
Jos haluat aloittaa matkamittarin nollasta, paina START/STOP-painiketta.

Matkamittarin aloittaminen nollasta.

Nykyisen matkamittarin lukeman säilyttäminen
(matkamittari alkaa syöttämästäsi lukemasta)

Syötä matkamittarin nykyinen lukema.

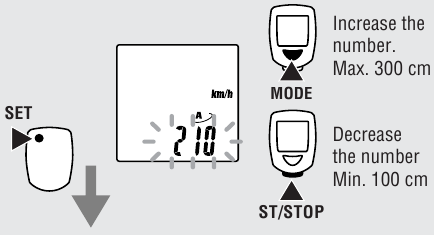

Aseta renkaan ympärysmitta
Aseta renkaan ympärysmitta senttimetreinä.
Huomautus Voit asettaa sen helposti viittaamalla oikealla olevaan taulukkoon.
Asetus on valmis painamalla SET-painiketta.

Sinun on tiedettävä renkaan ympärysmitta (L cm) etukäteen.

Valmistelu valmis.
(näyttö näyttää ajan mittauksen tässä tilassa)

* Automaattitila on päällä tässä tilassa.

Voit viitata opastaulukkoon saadaksesi karkean käsityksen renkaan ympärysmitasta.

Renkaan koko	L(cm)
14 x 1.50	102
14 x 1.75	106
16 x 1.50	119
16 x 1.75	120
18 x 1.50	134
18 x 1.75	135
20 x 1.75	152
20 x 1-3/8	162
22 x 1-3/8	177
22 x 1-1/2	179
24 x 1	175
24 x 3/4Tubular	178
24 x 1-1/8	179
24 x 1-1/4	191
24 x 1.75	189
24 x 2.00	192
24 x 2.125	196
26 x 7/8	192
26 x 1(59)	191
26 x 1(65)	195
26 x 1.25	195
26 x 1-1/8	190
26 x 1-3/8	207
26 x 1-1/2	210
26 x 1.40	200
26 x 1.50	201
26 x 1.75	202
26 x 1.95	205
26 x 2.00	206
26 x 2.10	207
26 x 2.125	207
26 x 2.35	208
26 x 3.00	217
27 x 1	215
27 x 1-1/8	216
27 x 1-1/4	216
27 x 1-3/8	217
650 x 35A	209
650 x 38A	212
650 x 38B	211
700 x 18C	207
700 x 19C	208
700 x 20C	209
700 x 23C	210
700 x 25C	211
700 x 28C	214
700 x 30C	217
700 x 32C	216
700C Tubular	213
700 x 35C	217
700 x 38C	218
700 x 40C	220

Renkaan koko on yleensä merkitty renkaiden sivuseinämään.

Tietokoneen toiminnot

Datannäyttötilan valinta

MODE-painikkeen painaminen muuttaa alinäytön toimintoja.
Kellonaika - Kuluneen ajan tilassa pidä Mode-painiketta painettuna kaksi sekuntia, jotta kellonaika tulee näkyviin. Mode-painikkeen painaminen uudelleen palauttaa alinäytön Kulunut aika -tilaan.
Matkan pituus 1 ja 2 – Tietokoneessa on kaksi erillistä matkan pituutta. Matkan pituus 2 nollataan itsenäisesti. Sitä voidaan käyttää matkan tallentamiseen ajon aikana tai useiden päivien matkojen tallentamiseen. Matkan pituus 1 -tilassa pidä Mode-painiketta painettuna valitaksesi Matkan pituus 2. Näet tämän matkan, kunnes valitset Matkan pituus 1:n samalla tavalla.

Mittauksen aloitus tai lopetus

Tietokone voidaan ohjelmoida toimimaan joko MANUAL MODE (manuaalitila) -tilassa tai AUTO TIME MODE (automaattinen aika) -tilassa. Manuaalitilassa sinun on painettava START / STOP (aloita/lopeta) -painiketta käynnistääksesi ja sammuttaaksesi ajastimen, joka tallentaa matkan ja keskinopeudet. Automaattisessa ajassa tietokone käynnistää ja sammuttaa ajastimen anturista tulevan signaalin perusteella.
Kun tietokone havaitsee nopeutta ja ajastin on käynnissä, km/h tai mph vilkkuu. Nopeus näkyy tietokoneen näytöllä ja matkamittari tallentaa, riippumatta siitä, onko ajastin käynnissä vai ei.

Auto Time Mode (automaattinen aika) (automaattinen mittaus)

AUTO TIME (automaattinen aika) -tilassa kirjaimet näkyvät tietokoneen näytöllä. Kulunut aika, keskiarvo ja matka tallennetaan automaattisesti ja ajastin pysähtyy, kun nopeus pysähtyy. Tässä tilassa START/STOP (aloita/lopeta) -painike ei ole käytettävissä.

Manuaaliset mittaukset

Kun et näe kuvaketta näytöllä, voit aloittaa tai lopettaa mittaukset painamalla START/STOP (aloita/lopeta) -painiketta.

Kun painat painiketta, Kulunut aika, Keskinopeus, Matkan pituus 1 ja 2 -mittaukset aloitetaan ja ne pysäytetään painikkeen toisella painalluksella.

Automaattitilan kytkeminen päälle tai pois päältä

Paina SET (asetus) -painiketta tietokoneen takapuolella, kun Kulunut aika, Keskinopeus, Matkan pituus 1 tai 2 on näkyvissä, jolloin kuvake palaa (ON (päällä)) tai sammuu (OFF (pois päältä)).

Kuluneen ajan, matkan pituuden, keskinopeuden ja maksiminopeuden nollaaminen

Paina ja pidä MODE- ja START/STOP (aloita/lopeta) -painikkeita painettuna 2 sekuntia joko Kulunut aika, Matkan pituus 1, Keskinopeus tai Maksiminopeus -toiminnoissa nollataksesi nämä toiminnot. Matkamittaria ja Matkan pituus 2 ei nollata. Katso lisätietoja alta.

Matkan pituus 2:n nollaaminen

Matkan pituus 2 nollataan itsenäisesti. Kun Matkan pituus 2 on näytöllä, paina ja pidä sekä MODE- että START/STOP (aloita/lopeta) -painikkeita painettuna nollataksesi sen.

Tietokoneen toiminnot

Virransäästötoiminto

Kun signaalia ei ole vastaanotettu noin tuntiin, tietokone siirtyy virransäästötilaan näyttämään vain kellonajan. Kun mitä tahansa painiketta painetaan tai pyörää pyöritetään, tietokoneen näyttö tulee uudelleen näkyviin.

Kaksoisrengaskoko

Voit ohjelmoida kaksi, ja , renkaan ympärysmittaa ja voit helposti vaihtaa kohteeseen tai päinvastoin, jotta järjestelmää voidaan käyttää kahdella polkupyörällä, joilla on eri rengaskoot. Tietokoneohjelma ympärysmitalle on ohjelmoitu alhaisen nopeuden käyttöön. Suosittelemme käyttämään tätä maastopyörille.

Renkaan koon valinta tai

Kun muita tietoja kuin Odo on näkyvissä
Pidä painiketta painettuna kaksi sekuntia

Kun Odo-tiedot ovat näkyvissä

Pidä painikkeita painettuna 2 sekuntia samanaikaisesti

Kuluneen ajan, keskinopeuden ja maksiminopeuden siirtäminen ylempään näyttöön.

Voit siirtää Kulunut aika, Keskiarvo ja Maksiminopeus -näytöt ylempään näyttöön katselun helpottamiseksi. Pidä START/STOP (aloita/lopeta) -painiketta painettuna 2 sekuntia ja alinäyttö tulee näkyviin ylemmässä näytössä. Pidä START/STOP (aloita/lopeta) -painiketta uudelleen painettuna 2 sekuntia ja näyttö palaa normaaliin asetukseen.

Vianmääritys

Näyttö ei tule näkyviin

Onko akku tyhjä?
Vaihda se uuteen ja tee kaikki tyhjennystoimenpiteet.

Näyttöön tulee outoja tietoja

Tee kaikki tyhjennystoimenpiteet (kirjoita matkamittarin numero muistiin ennen kaikkien tyhjennystoimenpiteiden tekemistä ja syötä se manuaalisesti mittayksikön valinnan jälkeen).

Mittaukset eivät käynnisty, kun START/STOP (aloita/lopeta) -painiketta painetaan.

Onko kuvake ON (päällä)?
Kytke Auto-Mode (automaattitila) pois päältä, jotta mittausten aloittaminen tai lopettaminen on mahdollista painikkeen manuaalisella käytöllä.

Nopeustietoja ei näytetä.

(Jos nopeustietoja ei näytetä, oikosulje kosketuspisteet metallilevyllä. Jos tietokone havaitsee tämän oikosulun, tietokoneen katsotaan olevan normaali ja kiinnikkeessä ja anturissa voi mahdollisesti olla ongelman syy.)

Onko anturin ja magneetin välinen rako liian suuri? (pitäisi olla 5 mm:n sisällä)
Onko anturin merkitty viiva kohdakkain magneetin keskikohdan kanssa?
Säädä magneetin ja anturin asentoa.

Varmista, että kiinnikkeen tai pääosan kosketuspisteissä ei ole likaa.
Pyyhi kosketuspisteet puhtaiksi.

Onko johto ehjä? Vaikka johdon ulkopuoli näyttää normaalilta, johdossa voi olla katkos.
Vaihda kiinnike ja anturisarja uuteen.

Huolto

Puhdista tietokone tai siihen kiinnitetyt osat käyttämällä laimeaa neutraalia pesuainetta pehmeällä liinalla ja pyyhi se pois kuivalla liinalla.

Pariston vaihto

Kun näyttö himmenee, vaihda paristo. Jos haluat säilyttää ja käyttää matkamittarin nykyistä lukemaa, kirjoita matkamittarin tiedot muistiin ennen pariston vaihtamista.

Aseta litiumparisto CR2032 tietokoneeseen (+) -merkki ylöspäin.
Kun olet vaihtanut pariston, tee tarvittavat tietokoneen asetukset "Tietokoneen asennus" -kohdan mukaisesti.

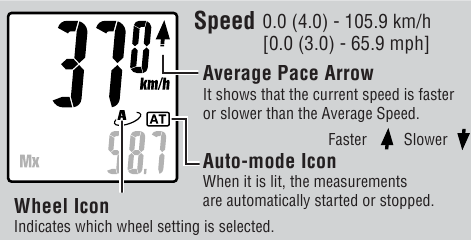

Mittausnäyttö

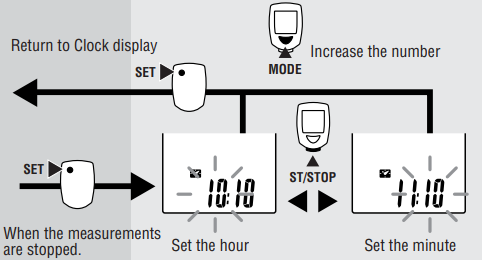

Kellonajan asettaminen

24 tunnin tai 12 tunnin järjestelmää käytetään vastaavasti km/h- tai mph-yksikön kanssa

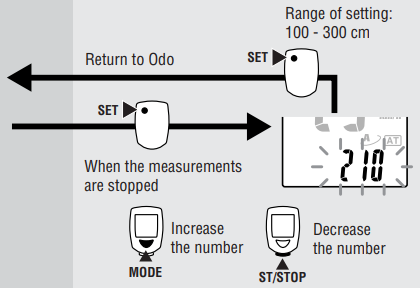

Renkaan ympärysmitan syöttäminen

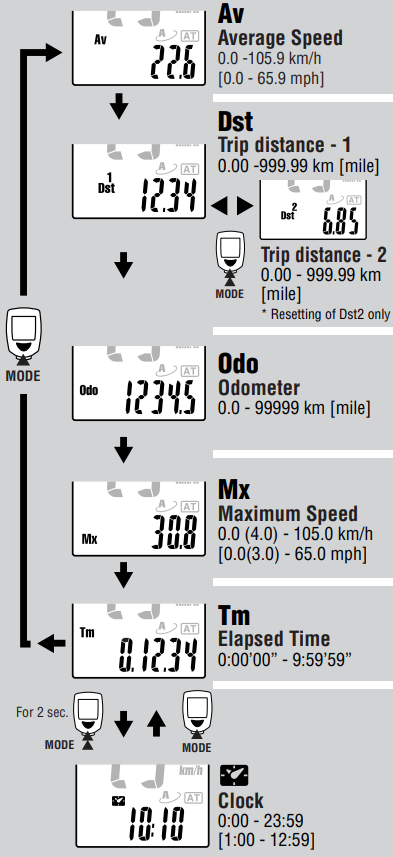

Tilan valinnan kuvat

Tekniset tiedot

Pariston kesto:	Litiumparisto (CR2032), noin: 3 vuotta (noin: 1 tunti per päivä)
Ohjausjärjestelmä:	4-bittinen 1-siruinen mikrotietokone (kideoskillaattorilla)
Näyttö:	Nestekidenäyttö
Anturijärjestelmä:	Kosketukseton magneettianturi
Renkaan ympärysmitan alue:	100 cm – 300 cm (Alkuarvo – A:210 cm B:205 cm)
Käyttölämpötila-alue:	0°C – 40°C [32°F – 104°F]
Mitat ja paino (tietokone):	38 x 54 x 17.5 mm [1-1/2 x 2-1/8 x 11/16"] / 28 g [1.0 oz]

* Tehtaalla asennetun pariston kesto voi olla lyhyempi kuin edellä mainittu spesifikaatio.
* Tekniset tiedot ja suunnittelu voivat muuttua ilman erillistä ilmoitusta.

Rajoitettu takuu

2 vuoden takuu: Vain tietokoneen pääosa (lukuun ottamatta kiinnitettyjä osia ja heikentynyttä akkua)
Jos normaalin käytön aikana ilmenee ongelmia tai vaurioita, tuotteen tietokone korjataan tai vaihdetaan maksutta. Kirjoita nimesi, osoitteesi, puhelinnumerosi tai sähköpostiosoitteesi, ostopäivä ja ongelman kuvaus ja lähetä se takaisin tuotteen mukana alla olevaan lähimpään osoitteeseen. Kuljetuskustannukset maksaa asiakas. Korjauksen jälkeen tuote lähetetään takaisin asiakkaalle.

CAT EYE CO., LTD.

2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japani
Huom.: CAT EYE:n asiakaspalvelu
Palvelu- ja tutkimusosoite yhdysvaltalaisille kuluttajille: CAT EYE Service & Research Center
1705 14th St. 115 Boulder, CO 80302
Puhelin: 303-443-4595
Maksuton: 800-5CATEYE
Faksi: 303-473-0006
sähköposti: service@cateye.com
URL: http://www.cateye.com
