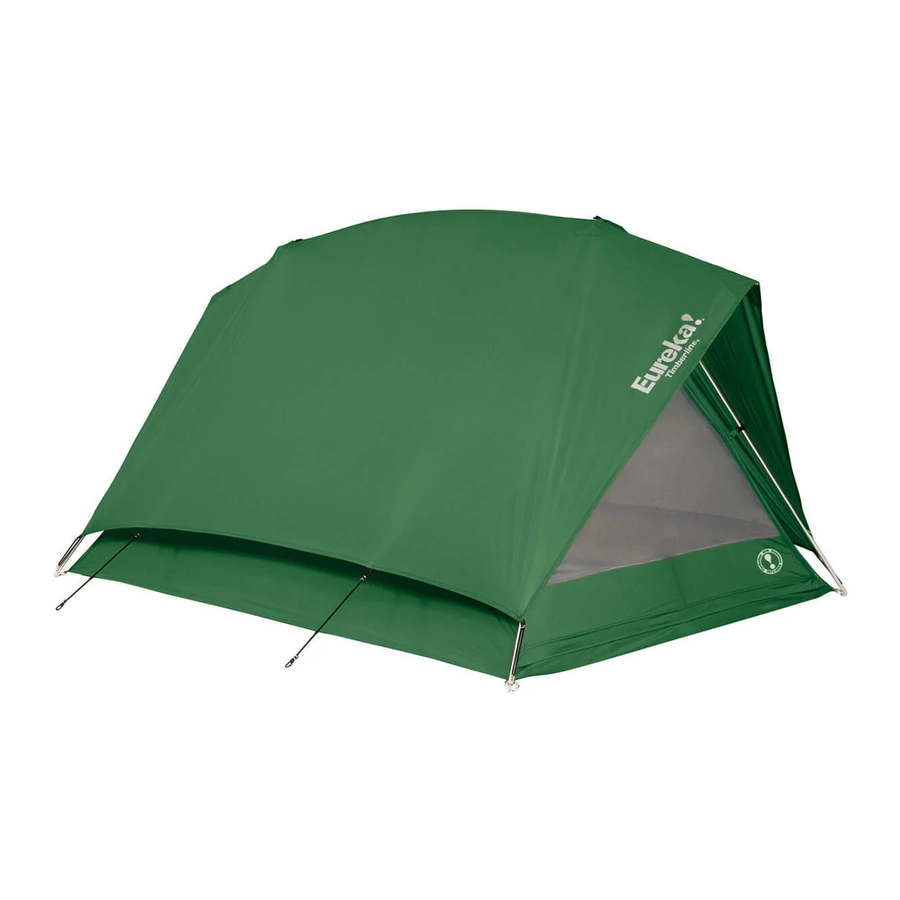

Eureka TIMBERLINE, TIMBERLINE OUTFITTER - Upute za postavljanje

UPUTE ZA SASTAVLJANJE

Popis komponenti:
1 Tijelo šatora
1 Torba za šator
4 Šipke
1 Ključ
1 Prekrivač šatora
2 Šipke za prekrivač
1 Torba za šipke
2 Spojne cijevi
1 Torba za klinove i klinovi

• Razmotajte i rasklopite šator i položite ga na tlo. Uklonite prekrivač i otvorite vrata šatora. Nemojte još pričvršćivati šator klinovima; ali u vjetrovitim uvjetima, pričvrstite jedan prednji kut u smjeru vjetra. NAPOMENA: Nemojte bacati torbu za šator ili torbu za šipke na kraj. Nemojte poskakivati torbu za šator na kraju kako biste izvadili šator. Ove radnje mogu prerezati elastičnu vrpcu i/ili oštetiti krajeve šipki.
• Sastavite sve šipke s elastičnom vrpcom. Provjerite je li svaki dio šipke čvrsto smješten u susjedni dio. Pokušajte spriječiti da se šipke naglo spoje jer to može oštetiti krajeve šipki. Tijekom uporabe, aluminijski okvir se može lagano saviti i poprimiti "set" (postaviti), što obično ne utječe na performanse.

• Postavite suženi kraj šipke na dijagonalnu rupu u spojnoj cijevi. Spojna cijev je označena UP RT- [TOP RIGHT na TL6]- tako da će šipka sjesti pod ispravnim kutom. Umetnite kutni klin u drugi kraj šipke.

Vidi sliku 1.

• Ponovite s drugom šipkom i na stražnjoj strani šatora s posljednje dvije šipke i preostalom spojnom cijevi.

Ne pokušavajte ovo sastavljanje sa spojenim ključem.

• Odvojite šipke u sredini ključa. Postavite jedan kraj ključa kroz središnju rupu prve spojne cijevi. Postavite suprotni kraj ključa kroz središnju rupu u drugoj cijevi.

Vidi sliku 2.

• Pritisnite odvojene šipke dok se ne spoje. Ovo tvori samostojeći okvir. Vidi sliku 3.


• Spojite šator na okvir povlačenjem petlji s elastičnom vrpcom, na vrhovima šatora, preko spojnih cijevi. Pričvrstite kopče šatora na šipke.

NAPOMENA: Spojne cijevi se mogu vezati za šator s priloženim vrpcama.
Zavežite jedan kraj za petlju s elastičnom vrpcom. Provucite drugi kraj kroz rupu od 1/8" u spojnoj cijevi i zavežite čvor. Vidi sliku 4.

• Orijentirajte šator na željeno mjesto i pričvrstite ga klinovima.
• Postavite svaku od šipki za prekrivač preko vrha dijela ključa koji strši kroz svaku spojnu cijev.
• Prebacite prekrivač preko šatora tako da se središnje S-kuke [ušivene na donjoj strani prekrivača] poravnaju sa šipkama.
• Umetnite središnju S-kuku u jedan kraj šipke za prekrivač. Povucite suprotnu S-kuku i umetnite je u kraj druge šipke za prekrivač.

• Spojite kopče na donjoj strani prekrivača na prstenove sa strane šatora. Vidi sliku 5.
• Spojite četiri S-kuke s elastičnom vrpcom, smještene na uglovima prekrivača, na sklopove prstena i klina na bazi svake šipke.
• Pričvrstite klinovima dva izvlačenja sa strane prekrivača. Vidi sliku 6.


ŠATORI SERIJE TIMBERLINE OPREMLJENI SU VRATIMA S VISOKIM / NISKIM PROZRAČIVANJEM:

• Kako biste omogućili ulazak hladnog zraka u šator, otkopčajte niski otvor na vratima i držite ga otvorenim s jezičkom s kukicom i petljom.
• Za prozračivanje prekrivača, otkopčajte dva patentna zatvarača na bazi predvorja.
• Kako biste omogućili izlazak toplog, vlažnog zraka, otkopčajte vrh vrata i smotajte ga prema dolje i/ili vrh stražnjeg prozora.

PREPORUKE

• Tijekom jakih vjetrova, zavežite dodatna užeta [nisu uključena] za olujne prstenove na prekrivaču i sigurno ih pričvrstite klinovima. Obratite pozornost na uzorak pričvršćivanja klinovima.

Vidi sliku 6.

• Redoslijed zadataka za rastavljanje:
  Uklonite prekrivač i otvorite vrata.
  Odvojite kuke i vršne elastične vrpce.
  Uklonite kopče sa šipki šatora; zatim izvucite klinove s krajeva šipki.

IZBORNA OPREMA

Dodatak: Prednja tenda za pohranu opreme i kuhanje.

Mreža za opremu: Mrežasta viseća mreža pričvršćuje se na prstenove unutar šatora za sušenje odjeće ili pohranu pribora.

Zaštita za pod: Postavite ispod šatora kako biste zaštitili pod i održali ga čistim. Također pruža dodatnu barijeru protiv vlage.

BRTVLJENJE ŠAVOVA

Preporučujemo upotrebu brtvila kao što su Kenyon Seam Sealer 3 ili McNett Outdoor SeamGrip®.

• Radite u potpuno prozračenom prostoru.
• Postavite šator ili ga položite ravno. Zategnuti šavovi omogućuju ravnomjerno nanošenje i prodiranje brtvila.
• Odlučite koje šavove treba zabrtviti. Na primjer, šavovi koji će biti izloženi kiši, otjecanju ili vodi na razini tla moraju se zabrtviti, dok šavovi na nepremazanom najlonu ili mrežastim pločama ne trebaju tretman. Nema potrebe za brtvljenjem šavova na krovu ili tvornički zalijepljenih šavova. Preporučujemo brtvljenje šavova i ojačanja poda i prekrivača.
• Nanesite brtvilo na unutarnju i vanjsku stranu svih izloženih šavova. Nekoliko tankih slojeva djelovat će bolje od jednog debelog sloja. Pročitajte i slijedite upute proizvođača.

PRIČVRŠĆIVANJE KLINOVIMA

Svi šatori moraju biti pričvršćeni klinovima kako bi se spriječilo njihovo odnošenje. Osiguravanje šatora postavljanjem teških predmeta unutra jednostavno nije adekvatno.

• Nakon što je tijelo šatora podignuto, pričvrstite ga klinovima prije nego što se postavi prekrivač. To vam omogućuje da poravnate šator kako biste osigurali da se prekrivač pravilno postavi i da se šavovi poravnaju s okvirom. Povucite bazu šatora zategnutu između svake petlje za pričvršćivanje klinovima ili prstena i klina. Provjerite jesu li svi kutovi kvadratni. Važno je da šator ne pričvrstite prečvrsto. Znat ćete da je prečvrsto ako se patentni zatvarači na vratima ne mogu lako koristiti. Zabijte klinove kroz mrežaste petlje, ili s prstenom i klinom, zabijte klin neposredno izvan prstena tako da ga "J" kuka uhvati. Zavežite komad užeta ili mreže u petlju kroz prsten da se koristi kao velika petlja za klin ako je potrebno.
• S pravilno pričvršćenim šatorom, prebacite prekrivač preko okvira, pričvrstite njegove točke spajanja na šator i pričvrstite sve izvlačenja.
• Ne pokušavajte ukloniti klinove povlačenjem petlje za pričvršćivanje šatora, jer to može uzrokovati pucanje tkanine. Najbolji način je da se podigne sam klin.

Pričvršćivanje klinovima u posebnim uvjetima:

• Pijesak. Koristite duge, široke klinove s puno površine u rastresitom tlu.
• Tvrdo, kamenito ili smrznuto tlo. Čelični klinovi najbolje rade. Čuvajte čelične klinove odvojeno. Njihovi oštri rubovi mogu rezati tkaninu i ostaviti mrlje od hrđe, što može oštetiti vaš šator.
• Snijeg. Koristite "mrtve" sidra. Zavežite šator za zakopane predmete (grane, torbe za šator ili vreće za stvari napunjene snijegom; ili zavežite šatore za cipele za snijeg, skije ili skijaške štapove, koji su zabodeni u snijeg.

VODIČKE LINIJE

Nemojte se oslanjati samo na pričvršćivanje klinovima kako biste osigurali svoj šator tijekom jakih vjetrova. Većina modela šatora ima ugrađene petlje ili prstenove na optimalnim mjestima za izvlačenje. Važno je uložiti dodatno vrijeme u izvlačenje vašeg šatora. Ispravno izvedeno, to može spasiti vaš šator tijekom iznimnih vremenskih uvjeta.

• Provjerite je li gornji prekrivač sigurno pričvršćen za okvir šatora. Vezice, kuke i petlje ili kosti za pse i elastične petlje ušivene su na donju stranu prekrivača u tu svrhu.
• Pričvrstite padobransku vrpcu na petlje/prstenove i pričvrstite ih u zemlju tri ili četiri stope od ruba šatora. Ako su pričvršćeni preblizu šatoru, vjetar može uzrokovati uzlazno povlačenje koje bi moglo izbaciti klinove.
• Ako vaš šator nema petlje ili prstenove za izvlačenje, pričvrstite vodilice 1/3 do 1/2 puta prema gore na okvir na glavnim bočnim zidovima. To omogućuje vodilici da podupre donji dio šipke, dok se gornja šipka može savijati i odbijati udare vjetra. Najbolje je provući dvije vrpce pod kutom sa strane izvlačenja. To sprječava svako kretanje, osim prema sidru.

Vodilice će raditi zajedno kroz opoziciju. Vidi ilustracije u nastavku:

KONDENZACIJA I PROZRAČIVANJE

Kroz znojenje i disanje, odrasla osoba izluči oko pola litre vode preko noći. Ako ne može izaći, vodena para se kondenzira u tekućinu. Najčešće je voda koja se nalazi u šatoru rezultat ove kondenzacije, a ne curenja šatora. Kondenzacija se često stvara tamo gdje vreća za spavanje dodiruje stranu šatora, ispod podloge za spavanje ili na premazanim površinama kao što su preklopi vrata. Dvostruka stijenka šatora omogućuje pari da izađe kroz krov prema van, održavajući unutrašnjost šatora suhom.

Ostavite prozore djelomično otvorene noću kako biste osigurali poprečnu ventilaciju i dodatno smanjili kondenzaciju. Poprečna ventilacija postaje važnija u vrlo vlažnim ili iznimno hladnim uvjetima kada je propusni krov manje učinkovit. Značajke koje poboljšavaju ventilaciju su prozori, kratki prekrivači (donje prozračivanje), otvori za zrak na krovu i vrata s visokim/niskim prozračivanjem. Oni su specifični za svaki model šatora.

S obzirom na važnost pravilne ventilacije, koristimo visoko/nisko prozračivanje u većini naših šatora. To omogućuje ulazak hladnijeg zraka kroz niske otvore i toplijeg, vlažnog zraka prema gore i van kroz visoke otvore. Visoko/nisko prozračivanje postiže se unutar unutarnjeg šatora putem otvora za zrak na krovu, vrata i prozora. Važno je prozračiti predvorje. Neprozračeno, može spriječiti protok zraka u šator. Naša predvorja šatora imaju koristi od mogućnosti "kratkog prekrivanja" pomoću patentnih zatvarača i preklopki, a izvlačenja predvorja pričvršćena klinovima stvaraju efekt mijeha.

Većina naših šatora opremljena je vratima s visokim/niskim prozračivanjem. Ovaj dizajn omogućuje povećani protok zraka u šator s dna. Otvorite niski otvor/prozor kako biste pustili hladan zrak, dopuštajući toplijem zraku da izađe kroz visoke otvore za zrak na krovu. Kada kiša i vjetar spriječe otvaranje niskog otvora, još uvijek se može koristiti visoki otvor na vratima. Preklopi ili predvorja prekrivača ga štite.

ULTRAVIOLETNO SVJETLO

Oštećenje tkanine šatora ultraljubičastim svjetlom uzrokovano je prekomjernim izlaganjem sunčevoj svjetlosti. Iako su naše tkanine otporne na UV zračenje, svaka sintetička tkanina je podložna UV degradaciji. UV oštećenje će uzrokovati da najlon i poliester postanu krhki i lako se trgaju. Preporučujemo da koristite prekrivač čak i po vedrim danima. Djeluje kao krema za sunčanje za šator. Prekrivač je lakše i jeftinije zamijeniti ako je oštećen. UV oštećenje se može smanjiti postavljanjem šatora na zasjenjena mjesta s niskom izloženošću izravnoj sunčevoj svjetlosti.

OPĆA NJEGA ŠIPKI

• Nikada ne dopustite da se šipke šatora naglo spoje jer to može oštetiti kraj šipke.
• Nemojte bacati torbe za šator ili šipke na njihove krajeve i nemojte poskakivati torbu za šator na njenom kraju kako biste izvadili šator. Ove radnje mogu prerezati elastičnu vrpcu i oštetiti krajeve šipki.
• Aluminijski okvir se može lagano saviti i poprimiti "set" (postaviti) tijekom uporabe; ovo obično ne utječe na performanse okvira.

OPĆA NJEGA ŠATORA

• Svakodnevno pometite pod šatora kako biste spriječili oštećenje od kamenja.
• Pokušajte ne nositi cipele unutar svog šatora.
• Koristite podlogu kad god je to moguće.
• Ne držite hranu unutar šatora. Gladna stvorenja će prožvakati tkaninu šatora u potrazi za hranom.

SKLADIŠTENJE

• Provjerite je li šator potpuno suh, zatim ga pohranite labavo smotanog, na suhom, hladnom mjestu. Kako biste spriječili nakupljanje prašine na šatoru, prekrijte ga krpom. To omogućuje najlonskoj/poliesterskoj tkanini da diše.
• Idealno bi bilo da se šipke šatora pohranjuju u potpuno sastavljenom stanju. To smanjuje napetost na elastičnoj vrpci, produljujući njezin životni vijek.
• Torba za šator treba se koristiti samo kao vreća za nošenje, a ne za skladištenje.

PRIJENOS BOJE

• Zbog prirode tkanina za šatore, boja se može prenijeti s tamnijih na svjetlije tkanine kada su dvije tkanine u kontaktu tijekom vremena kada su mokre, vlažne ili izložene kombinaciji vlage i visoke topline. To ne utječe na performanse šatora. Kako biste spriječili / smanjili prijenos boje, uvijek provjerite je li vaš šator potpuno suh prije pakiranja i skladištenja.

ČIŠĆENJE

• Očistite šator tako da ga postavite i obrišete blagim sapunom (tekući sapun za ruke) i mlakom otopinom vode. Temeljito isperite i potpuno osušite. Nikada ne koristite deterdžent, perilice rublja ili sušilice jer mogu oštetiti zaštitni premaz i šavove šatora. Nakon čišćenja, provjerite je li šator potpuno suh, posebno teža, dvostruko prošivena područja kao što su šavovi, prije skladištenja ili je vjerojatno da će se razviti plijesan / gljivice.
• Očistite šipke šatora krpom i podmažite ih silikonskim sprejem. To je posebno potrebno nakon kampiranja uz ocean kako biste uklonili slani sprej kako šipke ne bi korodirale ili ostale zrnate.
• Očistite patentne zatvarače brzim uranjanjem u vodu, a zatim ih osušite. To je posebno važno ako ste kampirali na mjestu s pijeskom/prljavštinom. Ako ne očistite patentne zatvarače, klizači će se istrošiti i na kraju će zubi postati neoperativni.

IZMJENE ILI PREINAKE

NEMOJTE zloupotrebljavati, mijenjati ili preinačavati ovaj proizvod ni na koji način od njegovog stanja u trenutku prodaje. Izmjena, preinaka ili bilo kakva uporaba ovog proizvoda suprotna priloženim pisanim uputama poništava jamstvo. Štoviše, svaka zlouporaba, izmjena ili preinaka proizvoda oslobađa Johnson Outdoors Gear LLC svake odgovornosti za materijalnu štetu ili ozljede nastale kao rezultat takve zlouporabe, preinake ili preinake.
