Eureka TIMBERLINE, TIMBERLINE OUTFITTER - Návod na postavenie

POKYNY NA MONTÁŽ

Zoznam komponentov:
1 Telo stanu
1 Taška na stan
4 Tyče
1 Kľúč
1 Plachta na stan
2 Tyčky na plachtu
1 Taška na tyče
2 Spojovacie rúrky
1 Taška na kolíky a kolíky

• Rozviňte a rozložte stan a položte ho na zem. Odstráňte plachtu a otvorte dvere stanu. Stan zatiaľ neukotvujte; Ale vo veterných podmienkach ukotvite jeden predný roh do vetra. POZNÁMKA: Neumiestňujte tašku na stan alebo tašku na tyče na jej koniec. Neodrážajte tašku na stan na jej konci, aby ste stan dostali von. Tieto činnosti môžu prerezať šokovú šnúru a/alebo poškodiť konce tyčí.
• Zostavte všetky tyče so šokovou šnúrou. Uistite sa, že každá časť tyče je pevne usadená do susednej časti. Snažte sa zabrániť praskaniu tyčí, pretože to môže poškodiť konce tyčí. Používaním sa hliníkový rám môže mierne ohnúť a získať "set" (nastavenie), čo zvyčajne neovplyvňuje výkon.

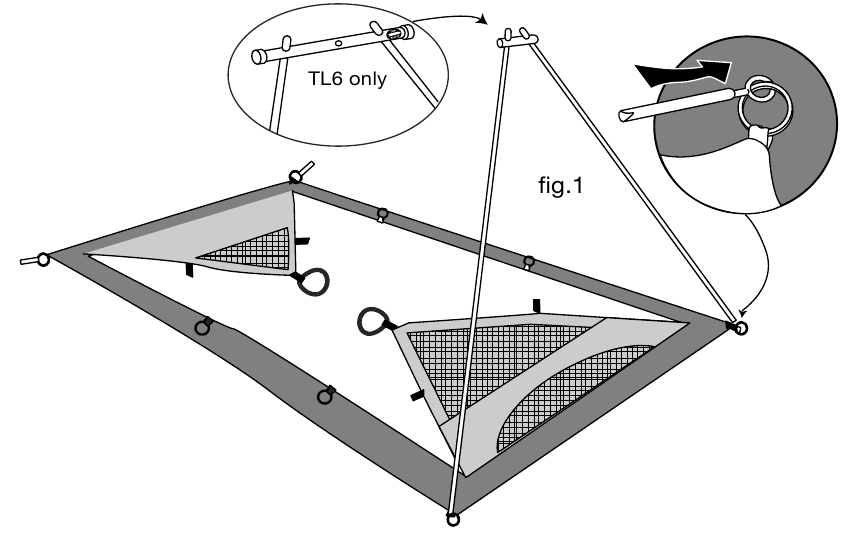

• Umiestnite zúžený koniec tyče na diagonálny otvor v spojovacej rúrke. Spojovacia rúrka je označená UP RT- [TOP RIGHT on TL6]- takže tyč bude sedieť v správnom uhle. Vložte rohový kolík do druhého konca tyče.

Pozri obr.1.

• Zopakujte s druhou tyčou a v zadnej časti stanu s poslednými dvoma tyčami a zostávajúcou spojovacou rúrkou.

Nepokúšajte sa o túto montáž so spojeným kľúčom.

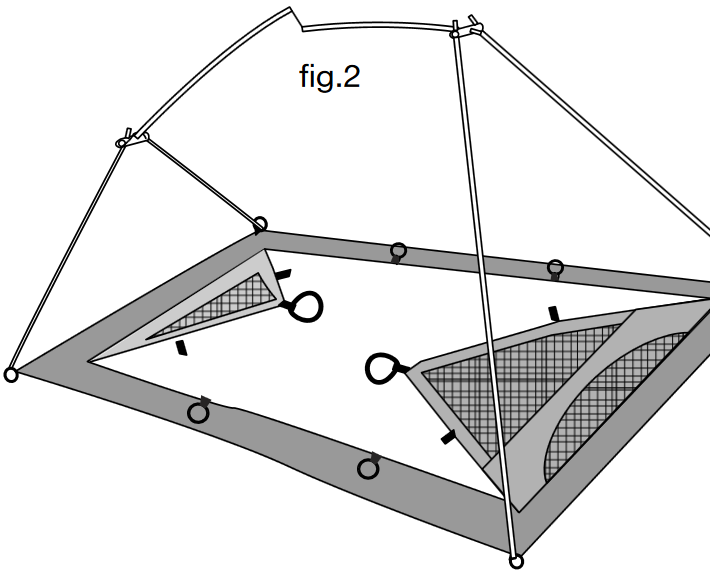

• Odpojte tyče v strede kľúča. Umiestnite jeden koniec kľúča cez stredový otvor prvej spojovacej rúrky. Umiestnite opačný koniec kľúča cez stredový otvor v druhej rúrke.

Pozri obr.2.

• Zatlačte na odpojené tyče, kým sa nespoja. Tým sa vytvorí voľne stojaci rám. Pozri obr.3.


• Pripojte stan k rámu potiahnutím slučiek so šokovou šnúrou na vrcholoch stanu cez spojovacie rúrky. Pripevnite spony stanu k tyčiam.

POZNÁMKA: Spojovacie rúrky môžu byť priviazané k stanu pomocou dodaných šnúrok.

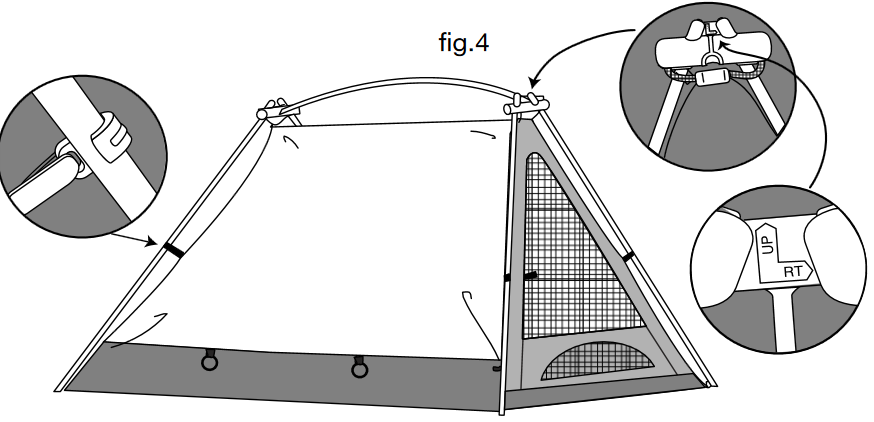

Priviažte jeden koniec k slučke so šokovou šnúrou. Prestrčte druhý koniec cez 1/8" otvor v spojovacej rúrke a uviažte uzol. Pozri obr.4.

• Orientujte stan na požadované miesto a ukotvite ho.
• Nasaďte každú z tyčí na plachtu cez hrot časti kľúča vyčnievajúcej cez každú spojovaciu rúrku.
• Prehoďte plachtu cez stan tak, aby sa stredové S-háky [prišité na spodnej strane plachty] zarovnali s tyčami.
• Vložte stredový S-hák do jedného konca tyče na plachtu. Potiahnite opačný S-hák a vložte ho do konca druhej tyče na plachtu.

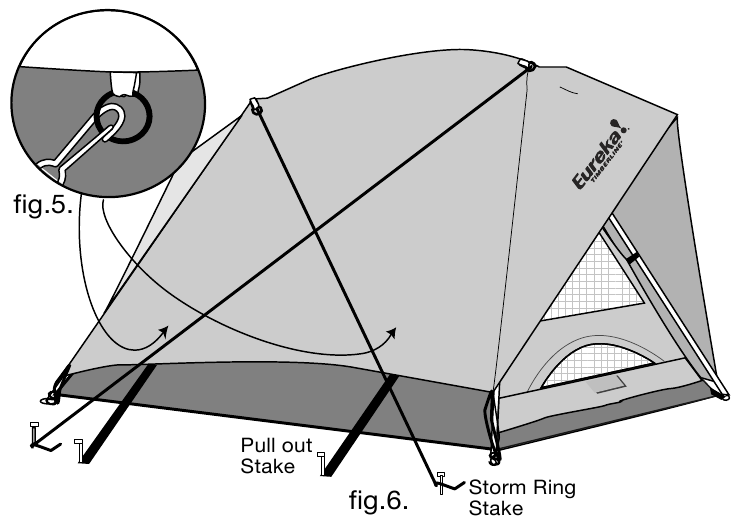

• Pripojte patentky na spodnej strane plachty k krúžkom na boku stanu. Pozri obr.5.
• Pripojte štyri S-háky so šokovou šnúrou, ktoré sa nachádzajú v rohoch plachty, k zostavám krúžkov a kolíkov na základni každej tyče.
• Ukotvite dva výťahy na bokoch plachty. Pozri obr.6.


STANY SÉRIE TIMBERLINE SÚ VYBAVENÉ VYSOKÝMI / NÍZKYMI VENTILAČNÝMI DVERAMI:

• Ak chcete do stanu vpustiť chladný vzduch, rozopnite nízky vetrací otvor na dverách a pridržte ho otvorený pomocou pútka na suchý zips.
• Na vetranie plachty rozopnite dva zipsy na základni predsiene.
• Ak chcete umožniť únik teplého, vlhkého vzduchu, rozopnite hornú časť dverí a zrolujte ju nadol a/alebo hornú časť zadného okna.

ODPORÚČANIA

• Počas silného vetra priviažte k búrkovým krúžkom na plachte ďalšie laná [nie sú súčasťou balenia] a bezpečne ich ukotvite. Všimnite si vzor ukotvenia.

Pozri obr.6.

• Postup pri zložení:
  Odstráňte plachtu a otvorte dvere.
  Odpojte háky a horné šokové šnúry.
  Odstráňte spony z tyčí stanu; potom vytiahnite kolíky z koncov tyčí.

VOLITEĽNÉ VYBAVENIE

Prístavba: Predná markíza na uloženie vybavenia a varenie.

Sieťka na vybavenie: Sieťová hojdacia sieť sa pripevňuje ku krúžkom vo vnútri stanu na sušenie oblečenia alebo uloženie príslušenstva.

Ochrana podlahy: Umiestnite pod stan, aby ste chránili podlahu a udržali ju čistú. Poskytuje tiež dodatočnú bariéru proti vlhkosti.

UTESNENIE ŠVOV

Odporúčame použiť tmel, ako napríklad Kenyon Seam Sealer 3 alebo McNett Outdoor SeamGrip®.

• Pracujte v dobre vetranom priestore.
• Postavte stan alebo ho rozložte naplocho. Napnuté švy umožňujú rovnomernú aplikáciu a prenikanie tmelu.
• Rozhodnite sa, ktoré švy je potrebné utesniť. Napríklad švy, ktoré budú vystavené dažďu, odtoku alebo vode na úrovni zeme, sa musia utesniť, zatiaľ čo švy na nenatieranom nylone alebo sieťovaných paneloch nepotrebujú ošetrenie. Nie je potrebné utesňovať švy v streche alebo továrensky podlepené švy. Odporúčame utesniť švy a výstuhy podlahy aj plachty.
• Naneste tmel na vnútornú a vonkajšiu stranu všetkých exponovaných švov. Niekoľko tenkých vrstiev bude fungovať lepšie ako jedna hrubá vrstva. Prečítajte si a dodržiavajte pokyny výrobcu.

UKOTVENIE

Všetky stany musia byť ukotvené, aby sa zabránilo ich odfúknutiu. Zabezpečenie stanu umiestnením ťažkých predmetov dovnútra jednoducho nie je adekvátne.

• Po postavení tela stanu ho ukotvite predtým, ako sa nasadí plachta. To vám umožní vyrovnať stan, aby ste sa uistili, že plachta sa nasadí správne a že švy sa zarovnajú s rámom. Potiahnite základňu stanu napnutú medzi každou slučkou na ukotvenie alebo krúžkom a kolíkom. Uistite sa, že všetky rohy sú štvorcové. Je dôležité, aby ste stan neukotvili príliš pevne. Zistíte, že je príliš tesný, ak sa zipsy dverí nedajú ľahko ovládať. Zatĺkajte kolíky cez slučky alebo s krúžkom a kolíkom zatĺkajte kolík tesne mimo krúžku tak, aby ho "J" hák zachytil. Priviažte kúsok šnúry alebo popruhu do slučky cez krúžok, ktorý sa má použiť ako veľká slučka na kolík, ak je to potrebné.
• S riadne ukotveným stanom prehoďte plachtu cez rám, pripevnite jej spojovacie body a ukotvite všetky výťahy.
• Nepokúšajte sa odstrániť kolíky ťahaním za slučku na uchytenie stanu, pretože to by mohlo spôsobiť roztrhnutie tkaniny. Najlepší spôsob je vypáčiť samotný kolík.

Ukotvenie v špeciálnych podmienkach:

• Piesok. Používajte dlhé, široké kolíky s dostatočnou povrchovou plochou v sypkej pôde.
• Tvrdá, skalnatá alebo zamrznutá pôda. Najlepšie fungujú oceľové kolíky. Skladujte oceľové kolíky oddelene. Ich ostré hrany môžu prerezať tkaninu a zanechať hrdzavé škvrny, ktoré by mohli poškodiť váš stan.
• Sneh. Používajte kotvy "mŕtveho muža". Priviažte stan k zakopaným predmetom (konáre, tašky na stan alebo vrecká naplnené snehom; alebo priviažte stany k snežniciam, lyžiam alebo lyžiarskym paliciam, ktoré sú zapichnuté v snehu.

LÁNOVODY

Nespoliehajte sa len na ukotvenie, aby ste udržali svoj stan v bezpečí počas silného vetra. Väčšina modelov stanov má zabudované slučky alebo krúžky na optimálnych miestach na uchytenie. Je dôležité venovať čas navyše uchyteniu stanu. Správne vykonané to môže zachrániť váš stan počas výnimočného počasia.

• Uistite sa, že horná plachta je bezpečne pripevnená k rámu stanu. Na spodnej strane plachty sú na tento účel prišité viazanky, suchý zips alebo psie kosti a elastické slučky.
• Pripevnite padákovú šnúru k slučkám/krúžkom a ukotvite ich do zeme tri alebo štyri stopy od okraja stanu. Ak sú ukotvené príliš blízko stanu, vietor môže spôsobiť ťah smerom nahor, ktorý by mohol uvoľniť kolíky.
• Ak váš stan nemá slučky alebo krúžky na uchytenie, pripevnite lánovody 1/3 až 1/2 cesty nahor po ráme na hlavných bočných stenách. To umožňuje lánovodu podoprieť spodnú časť tyče, zatiaľ čo horná tyč sa môže ohýbať a odkláňať nárazy vetra. Najlepšie je viesť dve šnúry pod uhlom od strany uchytenia. To zabráni všetkému pohybu, okrem pohybu smerom k kotve.

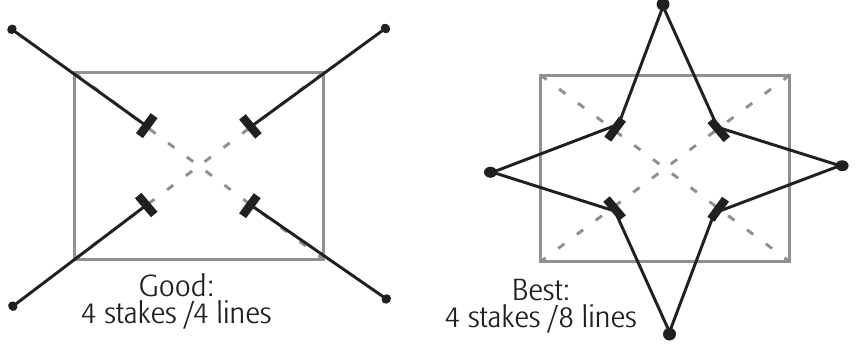

Lánovody budú spolupracovať prostredníctvom opozície. Pozri ilustrácie nižšie:

KONDENZÁCIA & VETRANIE

Prostredníctvom potenia a dýchania dospelý človek uvoľní približne pol litra vody cez noc. Ak nemôže uniknúť, vodná para kondenzuje na kvapalinu. Najčastejšie je voda nachádzajúca sa v stane výsledkom tejto kondenzácie, a nie z presakovania stanu. Kondenzácia sa často tvorí tam, kde sa spací vak dotýka boku stanu, pod spacou podložkou alebo na potiahnutých povrchoch, ako sú klapky dverí. Dvojstenná konštrukcia stanu umožňuje únik pary cez strechu von, čím udržuje vnútro stanu suché.

Nechajte okná v noci čiastočne otvorené, aby ste zabezpečili krížové vetranie a ďalej znížili kondenzáciu. Krížové vetranie je dôležitejšie vo veľmi vlhkých alebo extrémne chladných podmienkach, keď je priepustná strecha menej účinná. Funkcie, ktoré zlepšujú vetranie, sú okná, krátke plachty (spodné vetranie), strešné vetracie otvory a vysoké/nízke vetracie dvere. Tieto sú špecifické pre každý model stanu.

Vzhľadom na dôležitosť správneho vetrania používame vo väčšine našich stanov vysoké/nízke vetranie. To umožňuje chladnejšiemu vzduchu prúdiť cez nízke vetracie otvory a teplejšiemu, vlhkému vzduchu nahor a von cez vysoké vetracie otvory. Vysoké/nízke vetranie sa dosahuje vo vnútri vnútorného stanu prostredníctvom strešných vetracích otvorov, dverí a okien. Je dôležité vetrať predsieň. Nevetraná môže brániť prúdeniu vzduchu do stanu. Naše predsiene stanov profitujú zo schopnosti "skrátiť plachtu" pomocou zipsov a prepínačov a ukotvené výťahy predsiene vytvárajú efekt mechu.

Väčšina našich stanov je vybavená vysokými/nízkymi vetracími dverami. Táto konštrukcia umožňuje zvýšené prúdenie vzduchu do stanu zdola. Otvorte nízky vetrací otvor/okno, aby ste vpustili chladný vzduch, čím umožníte teplejšiemu vzduchu unikať cez vysoké strešné vetracie otvory. Keď dážď a vietor bránia otvoreniu nízkeho vetracieho otvoru, stále sa dá použiť vysoký vetrací otvor dverí. Presahy plachty alebo predsiene ho chránia.

ULTRAFIALOVÉ SVETLO

Poškodenie tkaniny stanu ultrafialovým svetlom je spôsobené nadmerným vystavením slnečnému žiareniu. Zatiaľ čo naše tkaniny sú odolné voči UV žiareniu, každá syntetická tkanina je náchylná na UV degradáciu. UV žiarenie spôsobí, že nylon a polyester budú krehké a ľahko sa roztrhnú. Odporúčame vám používať plachtu aj v jasných dňoch. Funguje ako opaľovací krém pre stan. Plachta sa dá ľahšie a lacnejšie vymeniť, ak je poškodená. Poškodenie UV žiarením sa dá minimalizovať postavením stanov na zatienených miestach s nízkym vystavením priamemu slnečnému žiareniu.

VŠEOBECNÁ STAROSTLIVOSŤ O TYČE

• Nikdy nedovoľte, aby sa tyče stanu zacvakli, pretože to môže poškodiť koniec tyče.
• Neumiestňujte tašky na stan alebo tyče na ich konce a neodrážajte tašku na stan na jej konci, aby ste stan dostali von. Tieto činnosti môžu prerezať šokovú šnúru a poškodiť konce tyčí.
• Hliníkový rám sa môže mierne ohnúť a získať "set" (nastavenie) používaním; toto zvyčajne neovplyvňuje výkon rámu.

VŠEOBECNÁ STAROSTLIVOSŤ O STAN

• Denne zametajte podlahu stanu, aby ste zabránili poškodeniu kameňmi.
• Snažte sa nenosiť topánky vo vnútri stanu.
• Používajte podložku pod stan, kedykoľvek je to možné.
• Nenechávajte jedlo vo vnútri stanu. Hladné tvory prehryzú tkaninu stanu pri hľadaní jedla.

SKLADOVANIE

• Uistite sa, že stan je úplne suchý, potom ho uložte voľne zrolovaný na suchom, chladnom mieste. Aby sa na stane neusadzoval prach, prikryte ho handrou. To umožňuje nylonovej/polyesterovej tkanine dýchať.
• V ideálnom prípade by sa tyče stanu mali skladovať v plne zostavenom stave. To znižuje napätie na šokovej šnúre a predlžuje jej životnosť.
• Taška na stan by sa mala používať iba ako prenosná taška a nie na skladovanie.

PRENOS FARBY

• Vzhľadom na povahu tkanín stanu sa farba môže preniesť z tmavších na svetlejšie tkaniny, keď sú tieto dve tkaniny v kontakte dlhší čas, keď sú mokré, vlhké alebo vystavené kombinácii vlhkosti a vysokého tepla. To nemá vplyv na výkon stanu. Aby ste predišli/minimalizovali prenosu farby, vždy sa uistite, že je váš stan pred zbalením a uskladnením úplne suchý.

ČISTENIE

• Stan vyčistite tak, že ho postavíte a utriete jemným mydlom (tekuté mydlo na ruky) a vlažným vodným roztokom. Dôkladne opláchnite a úplne vysušte. Nikdy nepoužívajte čistiace prostriedky, práčky alebo sušičky, pretože môžu poškodiť ochranný náter a švy stanu. Po vyčistení sa uistite, že je stan úplne suchý, najmä ťažšie, dvojito prešité oblasti, ako sú švy, pred uskladnením, inak je pravdepodobné, že sa vytvorí pleseň.
• Tyče stanu vyčistite handrou a namažte ich silikónovým sprejom. To je obzvlášť potrebné po kempovaní pri oceáne, aby sa odstránil soľný sprej, aby tyče nekorodovali alebo nezostali zrnité.
• Zipsy vyčistite rýchlym ponorením do vody a potom ich osušte. To je obzvlášť dôležité, ak ste kempovali na mieste s pieskom/špinou. Ak zipsy nevyčistíte, jazdce sa opotrebujú a nakoniec zuby prestanú fungovať.

ÚPRAVY ALEBO MODIFIKÁCIE

NEMONTÁŽNE nepoužívajte, neupravujte ani nemeňte tento výrobok žiadnym spôsobom oproti jeho stavu v čase predaja. Úprava, modifikácia alebo akékoľvek použitie tohto výrobku v rozpore s priloženými písomnými pokynmi ruší platnosť záruky. Okrem toho akékoľvek nesprávne použitie, úprava alebo modifikácia výrobku zbavuje spoločnosť Johnson Outdoors Gear LLC akejkoľvek zodpovednosti za škody na majetku alebo zranenia, ktoré vzniknú v dôsledku takéhoto nesprávneho použitia, modifikácie alebo úpravy.
