Saramonic SR-AX107 - Priručnik za 2-kanalni XLR audio adapter

UVOD U PROIZVOD

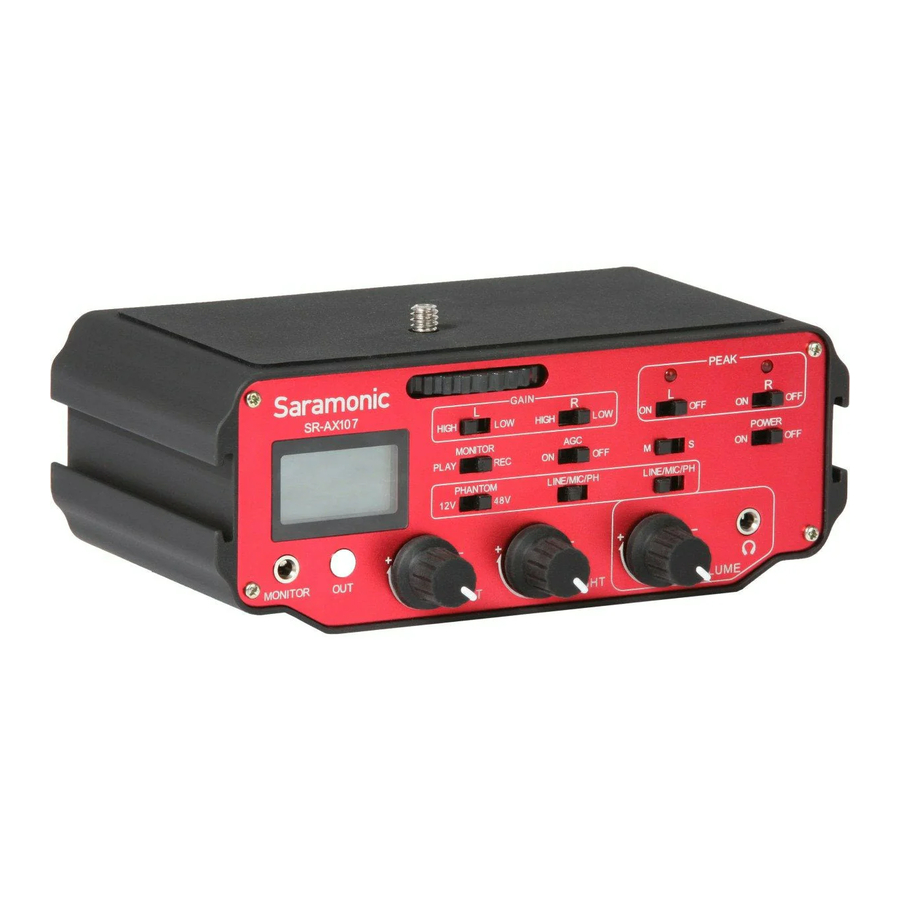

SARAMONIC SR-AX107 je 2-kanalni XLR audio adapter s pretpojačalima i fantomskim napajanjem, idealan za sve DSLR fotoaparate s ugrađenim priključkom za mikrofon.

Općeniti Uvod

SARAMONIC SR-AX107 je 2-kanalni XLR audio adapter s pretpojačalima i fantomskim napajanjem, idealan za sve DSLR fotoaparate s ugrađenim priključkom za mikrofon. Razni audio uređaji poput profesionalnih kondenzatorskih mikrofona, bežičnih mikrofona, vanjskih audio miksera, zvučnih ploča i još mnogo toga mogu se povezati s kamerom putem ovog adaptera.
SR-AX107 uvelike olakšava vaš rad na snimanju. Mjerač razine omogućuje vam provjeru ispravnih ulaznih razina u stvarnom vremenu, izlazni signal se može podesiti pomoću kontrola razine za optimalno snimanje. Priključak za slušalice omogućuje vam praćenje zvuka s adaptera tijekom snimanja ili s kamere tijekom reprodukcije. Funkcija onemogućavanja AGC-a smanjuje buku tijekom tihih trenutaka snimanja.

Struktura proizvoda

1. XLR ulazi
   Balansirani LIJEVI i DESNI XLR ulazi
2. Odjeljak za baterije
   Radi na jednoj bateriji od 9 volti (nije uključena).
   Za najdulje vrijeme rada možete koristiti alkalnu ili litijsku bateriju.
   Adapter također može raditi bez baterije za ograničene funkcije.

3. Mjerač razine
   Pokazuje razinu zvuka u dB za svaki kanal
4. Prekidači pojačanja (Gain Switches)
   Odabire LOW (nisko) za jedinično pojačanje ili HIGH (visoko) za pojačanje od +20dB
5. PEAK (VRŠNI) Prekidači
   Uključite / isključite LED indikatore signala koji trepću crveno za preopterećenje
6. PLAY / REC (REPRODUKCIJA / SNIMANJE) Prekidač
   Odaberite PLAY (reprodukcija) za nadzor reprodukcije zvuka sa kamere putem slušalica
   Odaberite REC (snimanje) za nadzor zvuka s mikrofona putem slušalica tijekom snimanja
7. AGC ON/OFF (UKLJUČENO/ISKLJUČENO)
   Okrenite prekidač AGC na ON (uključeno) za aktiviranje funkcije AGC kamere
   Okrenite prekidač AGC na OFF (isključeno) za onemogućavanje funkcije AGC kamere
   Napomena: AGC ON/OFF (UKLJUČENO/ISKLJUČENO) se primjenjuje samo na kamere s ugrađenom funkcijom AGC.

8. M /S Prekidač
   Odaberite mono ili stereo izlazni način rada
   Mono način rada je za snimanje s jednim mono mikrofonom. Može poslati mono audio signal na svaki kanal i izlazni stereo audio signal.
   Stereo način rada je za snimanje s dva kanala. Pruža dva odvojena audio kanala.
9. POWER (NAPAJANJE) Prekidač
   Glavni prekidač napajanja za adapter
10. PHANTOM 12V/48V Prekidač
    Izborno fantomsko napajanje od 12 ili 48 volti za kondenzatorske mikrofone koji zahtijevaju fantomsko napajanje za rad.
    Mnogi mikrofoni će raditi na 12V kako bi se uštedjela energija baterije.
11. LINE / MIC/ PH (LINIJA / MIKROFON / FANTOM) Prekidači
    Odaberite razine LINE (linija) ili MIC (mikrofon) ili Phantom (fantom)
    Razina MIC (mikrofon) je za mikrofone s vlastitim napajanjem ili bežični sustav.
    Razina LINE (linija) je za miksere i druge audio uređaje s linijskim izlazom, postavite prekidač LINE/MIC (LINIJA/MIKROFON) na LINE (linija) za prigušivanje signala na oko 40dB.
    Razina PH (fantom) je za mikrofone koji zahtijevaju fantomsko napajanje.

12. Priključak za nadzor ulaza (Monitor input jack)
    Za spajanje AV kabela na kameru
13. Audio izlaz (Audio Output)
    Jedan stereo 1/8" (3,5 mm) mini-utičnica
14. Lijevi i desni kontrolni gumbi (Left and Right Control Knobs)
    Podesite signal svakog kanala na optimalne razine snimanja
15. Gumb za kontrolu glasnoće (Volume Control knob)
    Podešava razinu glasnoće slušalica
16. PHONES (SLUŠALICE)
    Priključak za slušalice za nadzor zvuka s mikrofona ili kamere

17. 3/8" Ženski vijak
18. 1/4" Ženski vijak

Rad

Vodič za postavljanje

1. Ugradite bateriju.
   Podignite i izvucite ladicu iz odjeljka za baterije.
   Umetnite 9V bateriju na mjesto poravnavajući + i - polaritet kao što je prikazano.
   Gurnite ladicu zatvorenu dok ne klikne na mjesto.
2. Pričvrstite SR-AX107 na bazu kamere. Okrenite u smjeru suprotnom od kazaljke na satu kako biste zategnuli adapter s kamerom. Montirajte adapter na tronožac s utičnicom za tronožac na dnu adaptera.
3. Spojite isporučenu liniju za prijenos signala s izlazne utičnice (OUT) adaptera na MIC (mikrofon) ulaz kamere. Ako na kameri postoji prekidač MIC (mikrofon) / Line (linija), odaberite ga na MIC (mikrofon).
4. Za nadzor zvuka s kamere tijekom reprodukcije, spojite isporučeni AV kabel na MONITOR (nadzor) utičnicu na adapteru. Pričvrstite drugi kraj na AV izlaz kamere.
5. Spojite balansirane XLR mikrofone, bežične mikrofone ili druge audio izvore na LIJEVI i DESNI XLR.
6. Postavite prekidače GAIN (pojačanje).
   Postavite prekidače Gain (pojačanje) na HIGH (visoko) za većinu mikrofona
   Postavite prekidače Gain (pojačanje) na LOW (nisko) za vrlo osjetljive kondenzatorske mikrofone ili snimanje vrlo glasnih zvukova
7. Postavite prekidače PEAK (VRŠNI) za oba kanala na ON (uključeno).
8. Postavite prekidač MONITOR (nadzor) na PLAY (reprodukcija) za nadzor zvuka s mikrofona tijekom snimanja.

9. Postavite AGC ON / OFF (UKLJUČENO/ISKLJUČENO).
   Molimo pročitajte Vodič za rad AGC-a za vašu referencu.
10. Postavite M/S prekidač.
    Kada koristite jedan kanal, prebacite na M za mono.
    Kada koristite dva kanala, prebacite na S za stereo.
11. Postavite prekidač LINE/MIC/PH (LINIJA/MIKROFON/FANTOM).
    Kada koristite mikrofone i bežične sustave, postavite na MIC (mikrofon) za mikrofon.
    Kada koristite druge audio uređaje, postavite na LINE (linija) za liniju.
    Kada koristite mikrofone koji rade na fantomskom napajanju, postavite na PH (fantom) za fantomsko napajanje.
    Napomena: NEMOJTE odabrati razinu Phantom (fantom) kada snimate s mikrofonima koji ne rade na fantomskom napajanju, bežičnim prijemnicima, miksetama ili bilo kojem neuravnoteženom uređaju, jer to može uzrokovati oštećenje adaptera i audio uređaja.
12. Postavite 12V ili 48V prema vašim potrebama.
13. Okrenite prekidač POWER (NAPAJANJE) adaptera na ON (uključeno).
14. Uključite slušalice u priključak za slušalice na kameri za nadzor zvuka. Provjerite jesu li oba kanala čujna i podesite kontrole pojačanja ako ima izobličenja. Provjerite je li kontrola VOLUME (GLASNOĆA) postavljena nisko kako biste izbjegli pretjerano glasan zvuk koji bi mogao oštetiti vaš sluh.
15. Predlažemo da napravite probno snimanje i reproducirate zvuk da vidite je li prihvatljiv.
    Prilikom probnog snimanja, možete fleksibilno podesiti gumbe kako biste dobili optimalne razine signala.

Vodič za rad AGC-a

Automatska kontrola pojačanja (AGC) osigurava kontroliranu amplitudu signala na svom izlazu, unatoč varijacijama amplitude u ulaznom signalu. Onemogućavanjem funkcije AGC-a, šum se može eliminirati kada kamera snima tijekom tihih trenutaka.
Prilikom snimanja u stereo načinu rada i postavljanja prekidača AGC na isključeno, sinusni val od 20 kHz bit će poslan s lijevog kanala na kameru kako bi se isključila funkcija AGC-a. Sinusni val od 20 kHz može se lako filtrirati, a lijevi kanal se i dalje može koristiti za normalno snimanje.
Prilikom snimanja u mono načinu rada, možete postaviti M/S prekidač na S i snimati samo na desnom kanalu. Ostavljajući lijevi kanal neiskorištenim, tako da se sinusni val od 20 kHz neće snimiti u audio datoteku.

Prijedlog:

1. Kada okrenete glasnoću svakog kanala na maksimum, ali je zvuk snimanja i dalje tih ili nije jasan, možete isključiti AGC.
2. Kada okrenete glasnoću svakog kanala na minimum, ali je zvuk snimanja i dalje glasan, možete isključiti AGC.
3. Kada pozadinska buka utječe na snimanje, isključite AGC.
4. Ako ne želite da se sinusni val od 20 KHz snimi u audio datoteku, uključite AGC.
   Napravite probno snimanje i reproducirajte zvuk da vidite je li prihvatljiv.

Jamstvo

1. Saramonic International pruža jednogodišnje jamstvo pod normalnom uporabom i doživotno plaćeno održavanje od datuma kupnje ovog proizvoda.
2. Saramonic International će besplatno popraviti ili zamijeniti proizvod koji je pod jamstvom tijekom jednogodišnjeg valjanog razdoblja, ali kupci bi trebali platiti troškove otpreme i osiguranja za vraćanje proizvoda Saramonic Internationalu.
3. Ovo se jamstvo primjenjuje samo ako je kvar nastao, u cijelosti ili u bitnom dijelu, kao rezultat neispravne proizvodnje, dijelova ili izrade tijekom jamstvenog razdoblja.
4. Ovo jamstvo ne pokriva:
   1. Sve štete uzrokovane ljudskim čimbenicima uključuju korištenje proizvoda u nenormalnim uvjetima i rad uređaja bez pridržavanja korisničkog priručnika.
   2. Jamstvo je nevažeće ako je kvar uzrokovan nepravilnom uporabom, lošim održavanjem ili ako su osobe koje nisu ovlaštene od strane Saramonic Internationala izvršile preinake ili popravke.
   3. Štete uzrokovane lošim transportom nakon što ste kupili ovaj proizvod.
   4. Viša sila kao što su požar, poplava, udar groma, potres.
   5. Kupci koji ne mogu predočiti valjani račun.
5. Gdje god ste kupili naše proizvode, bit ćete vrlo dobro usluženi kod lokalnog trgovca.
6. Saramonic International zadržava sva prava za konačno tumačenje.

Kompatibilnost

Profesionalni XLR mikrofoni, bežični sustavi, drugi audio uređaji kao što su miksete.
Svi DSLR fotoaparati s funkcijom snimanja videa.

Popis pakiranja

Jedna glavna jedinica SR-AX107
Jedna linija za prijenos signala
AV kabel
Korisnički priručnik
Jamstveni list
