SARAMONIC SR-AX104 je 2-kanalni XLR audio adapter s pretpojačalima i fantomskim napajanjem, idealan za sve DSLR fotoaparate s ugrađenim priključkom za mikrofon.

UVOD U PROIZVOD

Općeniti Uvod

SARAMONIC SR-AX104 je 2-kanalni XLR audio adapter s pretpojačalima i fantomskim napajanjem, idealan za sve DSLR fotoaparate s ugrađenim priključkom za mikrofon. Razni audio uređaji poput profesionalnih kondenzatorskih mikrofona, bežičnih mikrofona, vanjskih audio miksera, zvučnih ploča i još mnogo toga mogu se povezati s kamerom putem ovog adaptera.

SR-AX104 uvelike olakšava vaš rad na snimanju. Mjerač razine omogućuje vam provjeru ispravnih ulaznih razina u stvarnom vremenu, izlazni signal se može podesiti pomoću kontrola razine za optimalno snimanje. Priključak za slušalice omogućuje vam praćenje zvuka s adaptera tijekom snimanja ili s kamere tijekom reprodukcije. Značajka onemogućavanja AGC-a smanjuje buku tijekom tihih trenutaka snimanja.

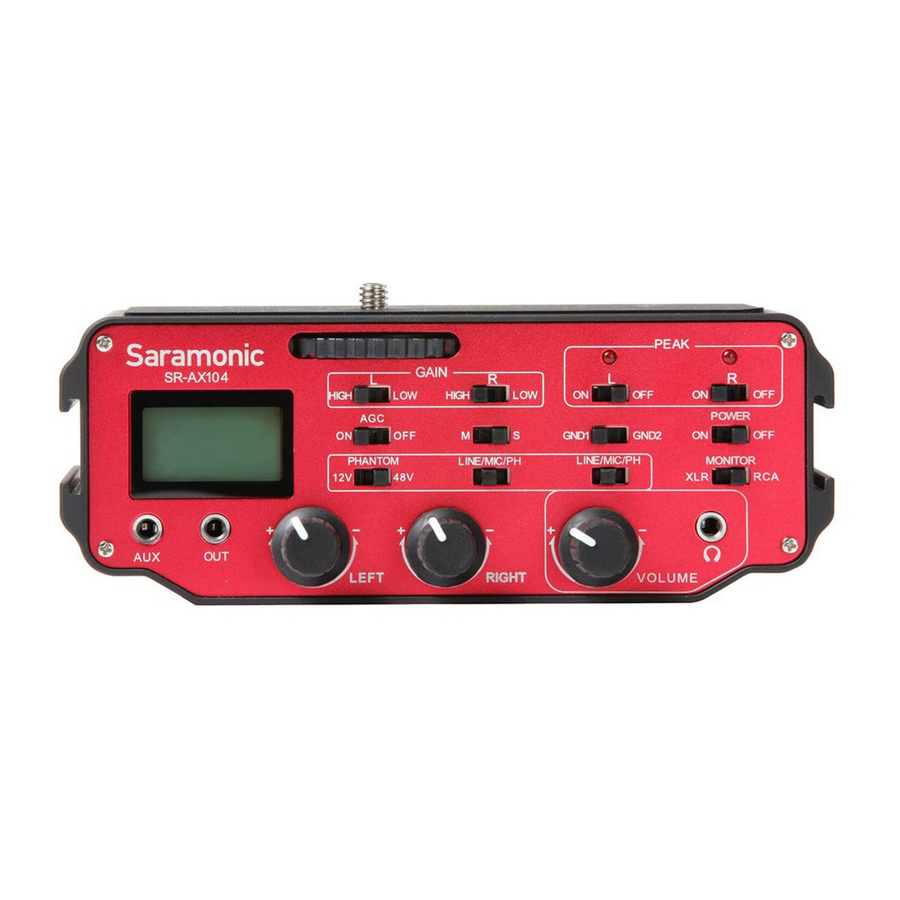

Struktura proizvoda

XLR ulazi
Dva balansirana XLR ulaza
Monitor In
Ulazni priključci za monitor za spajanje AV kabela
Odjeljak za baterije
Radi na jednoj bateriji od 9 volti (nije uključena).

Za najdulje vrijeme rada možete koristiti alkalnu ili litijsku bateriju.

Adapter također može raditi bez baterije za ograničene funkcije

Mjerač razine
Pokazuje razinu zvuka u dB za svaki kanal
Prekidači pojačanja (Gain Switches)
Odabire LOW (nisko) za jedinično pojačanje ili HIGH (visoko) za pojačanje od +20dB
Peak prekidači
Uključuju/isključuju LED indikatore signala koji trepere crveno za preopterećenje
AGC ON/OFF (AGC UKLJUČENO/ISKLJUČENO)
Okrenite prekidač AGC na ON (UKLJUČENO) za aktiviranje funkcije AGC kamere
Okrenite prekidač AGC na OFF (ISKLJUČENO) za onemogućavanje funkcije AGC kamere

Napomena: AGC ON/OFF (AGC UKLJUČENO/ISKLJUČENO) se primjenjuje samo na kamere s ugrađenom AGC funkcijom.

M/S prekidač
Odaberite mono ili stereo izlazni način rada
Mono način rada je za snimanje jednog mono mikrofona. Može poslati mono audio signal na svaki kanal i izlazni stereo audio signal.
Stereo način rada je za snimanje dva kanala. Pruža dva odvojena audio kanala.
GND1/GND2 prekidač uzemljenja (Ground Switch)
Eliminirajte brujanje i buku uzemljenja za dobivanje najboljeg zvuka
GND1: Odvojite uzemljenje izlaznog signala od uzemljenja ulaznog signala. Kako biste izbjegli buku ulaznog signala koji prolazi do izlaznog signala. Ovu buku obično uzrokuje izmjenična struja, na primjer, mikser s AC adapterom
GND2: Spojite uzemljenje izlaznog signala na uzemljenje ulaznog signala
POWER prekidač (Prekidač za napajanje)
Glavni prekidač napajanja za adapter
PH 12V/OFF/48V
Izborno fantomsko napajanje od 12 ili 48 volti za kondenzatorske mikrofone koji zahtijevaju fantomsko napajanje za rad.

Mnogi mikrofoni će raditi na 12V kako bi uštedjeli energiju baterije.

LINE/MIC/PH prekidači
Odaberite LINE (linijski) ili MIC (mikrofonski) ili Phantom razine
MIC razina je za mikrofone s vlastitim napajanjem ili bežični sustav.
LINE razina je za miksere i druge audio uređaje s linijskim izlazom, postavite prekidač na LINE (linijski) za prigušivanje signala na oko 40dB.
PH razina je za mikrofone koji zahtijevaju fantomsko napajanje.
XLR/RCA prekidač
Odaberite XLR za nadzor zvuka slušalicama s mikrofona tijekom snimanja.
Odaberite RCA za nadzor zvuka reprodukcije slušalicama s kamere.
Aux ulaz
1/8" (3,5 mm) pomoćni mini-utični ulaz
Audio izlaz
Jedan stereo 1/8" (3,5 mm) mini-utični izlaz
Lijevi i desni kontrolni gumbi
Podesite signal svakog kanala na optimalne razine snimanja
Gumb za kontrolu glasnoće (Volume Control Knob)
Podešava razinu glasnoće slušalica
PHONES (SLUŠALICE)
Priključak za slušalice za nadzor zvuka s mikrofona ili kamere

3/8" Ženski vijak
1/4" Ženski vijak

Maksimalne ulazne razine	MIC razina: -3 dBu LINE razina: +14 dBu
Izlazna razina	Nominalne MIC razine
Frekvencijski odziv	20 Hz do 20 kHz (+/- 0.5 dB)
THD	Manje od 0.01% @ 1kHz, -36dBu ulaz
S/N omjer	85 dB @ 1 Khz, -30 dBu ulaz
Pojačanje (Gain)	LO pojačanje: 0 dB HI pojačanje: 20 dB
Fantomsko napajanje	Dvostruko regulirana napajanja od 12 ili 48 volti Struja do 14 mA (izravni kratki spoj)
Mjerač razine	-18 do +3 dB u koracima od 3 dB
Vrsta baterije	Jedna 9-voltna alkalna ili litijska baterija
Trajanje baterije	3 sata tipično s alkalnom baterijom (bez fantomskog napajanja) 8 sati tipično s litijskom baterijom (bez fantomskog napajanja)
Dimenzije	(D x Š x V) 155 mm x 98 mm x 64 mm
Težina	20.9 oz (0.593 kg)

Rad

Vodič za postavljanje

Ugradite bateriju.
Podignite i izvucite ladicu iz odjeljka za baterije.
Umetnite 9V bateriju na mjesto poravnavajući + i - polaritet kao što je prikazano.
Gurnite ladicu zatvorenu dok ne klikne na mjesto.
Pričvrstite SR-AX104 na bazu kamere. Okrenite u smjeru suprotnom od kazaljke na satu kako biste zategnuli adapter s kamerom. Montirajte adapter na tronožac s utičnicom za tronožac na dnu adaptera.
Spojite isporučeni vod za prijenos signala s izlaznog priključka (OUT) adaptera na MIC ulaz kamere. Ako na kameri postoji prekidač MIC/Line, odaberite ga na MIC.
Za nadzor zvuka s kamere tijekom reprodukcije, spojite crvene i bijele RCA utikače na isporučenom AV kabelu ili AV kabel koji ste dobili s kamerom na odgovarajuće crvene i bijele MONITOR IN priključke na adapteru. Pričvrstite drugi kraj na AV izlaz kamere.
Spojite balansirane XLR mikrofone, bežične mikrofone ili druge audio izvore na LEFT (LIJEVI) i RIGHT (DESNI) XLR ili AUX ulaze na SR-AX104.
Napomena: AUX ulaz je idealan za spajanje bežičnih uređaja s izlazom od 3,5 mm. Budući da šalje signal na desni kanal, nemojte koristiti desni XLR ulaz dok koristite AUX ulaz.
Postavite GAIN (POJAČANJE) prekidače.
Postavite Gain (Pojačanje) prekidače na HIGH (VISOKO) za većinu mikrofona.
Postavite Gain (Pojačanje) prekidače na LOW (NISKO) za vrlo osjetljive kondenzatorske mikrofone ili snimanje vrlo glasnih zvukova.

Postavite PEAK (VRŠNI) prekidače za oba kanala na ON (UKLJUČENO).
Postavite AGC ON/OFF (AGC UKLJUČENO/ISKLJUČENO).
Molimo pročitajte Vodič za rad AGC-a za vašu referencu.
Postavite M/S prekidač.
Kada koristite jedan kanal, prebacite na M za mono.
Kada koristite dva kanala, prebacite na S za stereo.
Postavite GND1/GND2 prekidač
U početku postavite prekidač uzemljenja na GND1. Tijekom snimanja, ako postoje neki čudni zvukovi iz petlje uzemljenja, možete ga prebaciti na GND2. Molimo vas da ga fleksibilno prebacite na stranu s boljom kvalitetom zvuka.
Postavite prekidač LINE/MIC/PH.
Kada koristite mikrofone i bežične sustave, postavite na MIC za mikrofon.
Kada koristite druge audio uređaje, postavite na LINE za liniju.
Kada koristite mikrofone koji rade na fantomsko napajanje, postavite na PH za fantomsko napajanje.
Napomena: NEMOJTE odabrati razinu fantomskog napajanja kada snimate s mikrofonima koji ne rade na fantomsko napajanje, bežičnim prijemnicima, miksetama ili bilo kojim neuravnoteženim uređajima, jer to može uzrokovati oštećenje adaptera i audio uređaja.
Postavite fantomsko napajanje od 12V ili 48V prema vašim potrebama.
Postavite prekidač MONITOR na XLR za nadzor zvuka s mikrofona tijekom snimanja.
Okrenite prekidač POWER (NAPAJANJE) adaptera na ON (UKLJUČENO).
Uključite slušalice u priključak za slušalice na kameri za nadzor zvuka. Provjerite jesu li oba kanala čujna i podesite kontrole pojačanja ako dođe do izobličenja. Provjerite je li kontrola VOLUME (GLASNOĆA) postavljena nisko kako biste izbjegli pretjerano glasan zvuk koji bi mogao oštetiti vaš sluh.
Predlažemo da napravite probno snimanje i reproducirate zvuk kako biste provjerili je li prihvatljiv.
Tijekom probnog snimanja možete fleksibilno podešavati gumbe kako biste dobili optimalne razine signala.

Vodič za rad AGC-a

Automatska kontrola pojačanja (AGC) osigurava kontroliranu amplitudu signala na svom izlazu, unatoč varijacijama amplitude u ulaznom signalu. Onemogućavanjem funkcije AGC-a, šištanje se može eliminirati kada kamera snima tijekom tihih trenutaka.

Prilikom snimanja u stereo načinu rada i postavljanja prekidača AGC na off (isključeno), sinusni val od 20 kHz bit će poslan s lijevog kanala na kameru kako bi se isključila funkcija AGC-a. Sinusni val od 20 kHz može se lako filtrirati, a lijevi kanal se i dalje može koristiti za normalno snimanje.

Prilikom snimanja u mono načinu rada, možete postaviti M/S prekidač na S i snimati samo na desnom kanalu. Ostavljajući lijevi kanal neiskorištenim, tako da se sinusni val od 20 kHz neće snimiti u audio datoteku.

Prijedlog:

Kada okrenete glasnoću svakog kanala na maksimum, ali je zvuk snimanja i dalje nizak ili nije jasan, možete isključiti AGC.
Kada okrenete glasnoću svakog kanala na minimum, ali je zvuk snimanja i dalje visok, možete isključiti AGC.

Kada pozadinska buka utječe na snimanje, isključite AGC.
Ako ne želite da se sinusni val od 20 KHz snimi u audio datoteku, uključite AGC.
Napravite probno snimanje i reproducirajte zvuk kako biste provjerili je li prihvatljiv.

Jamstvo

Saramonic International pruža jednogodišnje jamstvo uz normalnu upotrebu i doživotno plaćeno održavanje od datuma kupnje ovog proizvoda.
Saramonic International će besplatno popraviti ili zamijeniti proizvod koji je pod jamstvom tijekom jednogodišnjeg valjanog razdoblja, ali kupci bi trebali platiti troškove dostave i osiguranja za vraćanje proizvoda Saramonic International.
Ovo se jamstvo primjenjuje samo ako je došlo do kvara, u cijelosti ili u bitnom dijelu, kao rezultat neispravne proizvodnje, dijelova ili izrade tijekom jamstvenog razdoblja.
Ovo jamstvo ne pokriva:

Sve štete uzrokovane ljudskim čimbenicima uključuju korištenje proizvoda u nenormalnim uvjetima i rad s uređajem bez pridržavanja korisničkog priručnika.
Jamstvo je nevažeće ako je kvar uzrokovan nepravilnom uporabom, lošim održavanjem ili ako su osobe koje nisu ovlaštene od strane Saramonic International izvršile preinake ili popravke.
Štete uzrokovane lošim transportom nakon što ste kupili ovaj proizvod.
Viša sila kao što su požar, poplava, udar groma, potres.
Kupci koji ne mogu predočiti valjani račun
