A SARAMONIC SR-AX104 egy 2-csatornás XLR audió adapter előerősítőkkel és fantomtáppal, ideális bármely DSLR kamerához beépített mikrofon csatlakozóval.

TERMÉK BEMUTATÁSA

Általános bemutatás

A SARAMONIC SR-AX104 egy 2-csatornás XLR audió adapter előerősítőkkel és fantomtáppal, ideális bármely DSLR kamerához beépített mikrofon csatlakozóval. Sokféle audió eszköz, mint például professzionális kondenzátor mikrofonok, vezeték nélküli mikrofonok, külső audió keverők, hangfalak és mások csatlakoztathatók a kamerához ezen az adapteren keresztül.

Az SR-AX104 sokkal könnyebbé teszi a felvételi munkát. A jelszintmérő lehetővé teszi a megfelelő bemeneti szintek valós idejű ellenőrzését, a kimeneti jel a szintszabályozókkal állítható a legjobb felvétel érdekében. A telefon jack lehetővé teszi az audió figyelését az adapterről a felvétel során, vagy a kameráról a lejátszás során. Az AGC (automatikus erősítésszabályozás) letiltása csökkenti a zajt a felvétel csendes pillanataiban.

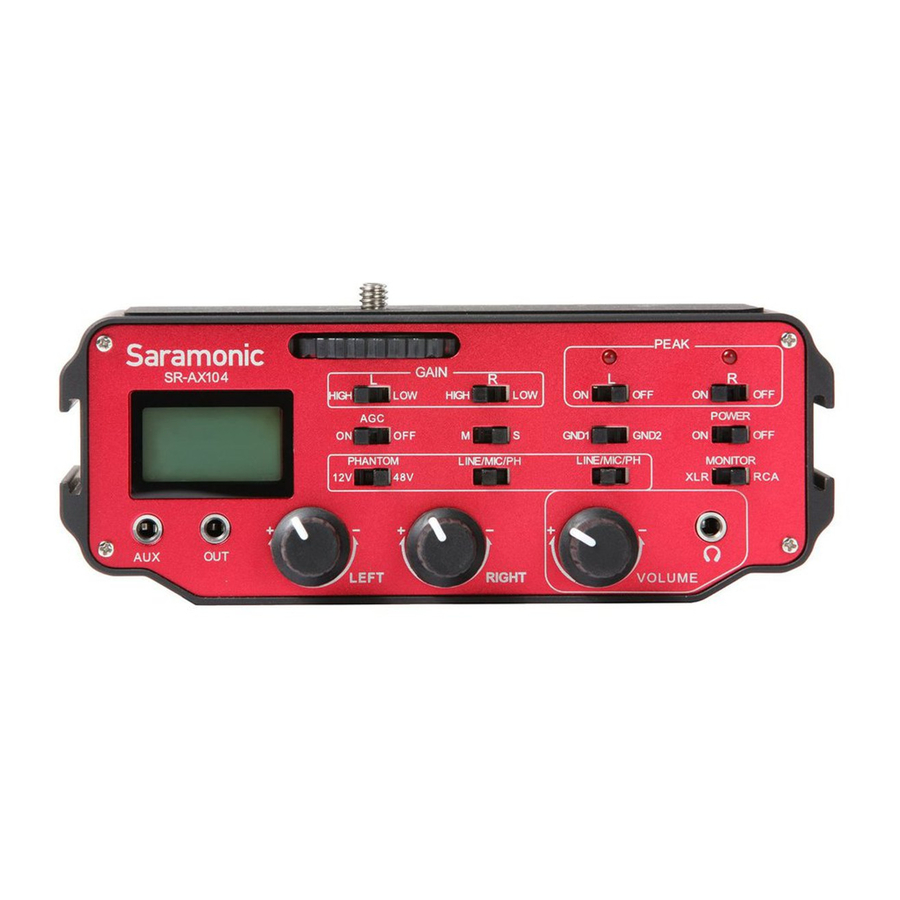

Termék szerkezete

XLR bemenetek
Két szimmetrikus XLR bemenet
Monitor bemenet
Monitor bemeneti jack-ek az AV kábel csatlakoztatásához
Akkumulátor rekesz
Egy 9 voltos elemmel működik (nem tartozék).

A leghosszabb működési idő érdekében használhat alkáli vagy lítium típusú elemet.

Az adapter akkumulátor nélkül is működhet korlátozott funkciókhoz

Jelszintmérő
Megmutatja a hangszintet dB-ben minden csatornához
Erősítés kapcsolók
LOW-t (alacsony) választ az egységnyi erősítéshez vagy HIGH-t (+20dB) a növeléshez
Peak (csúcs) kapcsolók
Be-/kikapcsolja a LED jelzőket, amelyek pirosan villognak túlterhelés esetén
AGC ON/OFF (AGC be/ki)
Kapcsolja az AGC kapcsolót ON-ra (be) a kamera AGC funkciójának aktiválásához
Kapcsolja az AGC kapcsolót OFF-ra (ki) a kamera AGC funkciójának kikapcsolásához

Megjegyzés: Az AGC ON/OFF (AGC be/ki) csak a beépített AGC funkcióval rendelkező kamerákra vonatkozik.

M/S kapcsoló
Válassza ki a mono vagy sztereó kimeneti módot
A mono mód egy mono mikrofonos felvételhez való. Elküldheti a mono audió jelet minden csatornára és sztereó audió jelet adhat ki.
A sztereó mód két csatornás felvételhez való. Két külön audió csatornát biztosít.
GND1/GND2 földelő kapcsoló
Megszünteti a földhurkot és a zajt a legjobb hangzás érdekében
GND1: Elválasztja a kimeneti jel földjét a bemeneti jel földjétől. A bemeneti jel zajának elkerülése érdekében, amely a kimeneti jelre kerül. Ezt a zajt általában a váltóáram okozza, például a váltóáramú adapterrel rendelkező keverő.
GND2: Összeköti a kimeneti jel földjét a bemeneti jel földjével
POWER (tápellátás) kapcsoló
Fő tápellátás kapcsoló az adapterhez
PH 12V/OFF/48V
Opcionális 12 vagy 48 voltos fantomtáp a kondenzátor mikrofonokhoz, amelyek fantomtápot igényelnek a működéshez.

Sok mikrofon 12V-on fog működni az akkumulátor energiájának megtakarítása érdekében.

LINE/MIC/PH kapcsolók
Válassza ki a LINE (vonal), MIC (mikrofon) vagy Phantom szinteket
A MIC (mikrofon) szint az önálló tápellátású mikrofonokhoz vagy vezeték nélküli rendszerekhez való.
A LINE (vonal) szint a keverőkhöz és más audió eszközökhöz való vonalszintű kimenettel, állítsa a kapcsolót LINE-ra (vonal) a jel körülbelül 40dB-lel történő csillapításához.
A PH szint a fantomtáppal működő mikrofonokhoz való.
XLR/RCA kapcsoló
Válassza az XLR-t a fejhallgatóval történő audió figyeléshez a mikrofonokról a felvétel során.
Válassza az RCA-t a fejhallgatóval történő lejátszási audió figyeléshez a kameráról.
Aux bemenet
1/8" (3,5 mm) kiegészítő mini-jack bemenet
Audió kimenet
Egy sztereó 1/8" (3,5 mm) mini-jack kimenet
Bal és jobb oldali vezérlőgombok
Állítsa be az egyes csatornák jelét az optimális felvételi szintekre
Hangerő vezérlőgomb
Beállítja a fejhallgató hangerejét
PHONES (fejhallgató)
Fejhallgató jack a mikrofonokról vagy a kameráról érkező audió figyeléséhez

3/8" belső menet
1/4" belső menet

Maximális bemeneti szintek	MIC (mikrofon) szint: -3 dBu LINE (vonal) szint: +14 dBu
Kimeneti szint	Névleges MIC (mikrofon) szintek
Frekvencia átvitel	20 Hz - 20 kHz (+/- 0,5 dB)
THD	Kevesebb, mint 0,01% @ 1kHz, -36dBu bemenet
S/N arány	85 dB @ 1 Khz, -30 dBu bemenet
Erősítés	LO (alacsony) erősítés: 0 dB HI (magas) erősítés: 20 dB
Fantomtáp	Dupla szabályozott 12 vagy 48 voltos tápegység Áram 14 mA-ig (közvetlen rövidzárlat)
Jelszintmérő	-18 - +3 dB 3 dB-es lépésekben
Akkumulátor típusa	Egy 9 voltos alkáli vagy lítium elem
Akkumulátor élettartama	3 óra tipikusan alkáli elemmel (nincs fantomtáp) 8 óra tipikusan lítium elemmel (nincs fantomtáp)
Méretek	(H x Sz x M) 155 mm x 98 mm x 64 mm
Súly	20,9 oz (0,593 kg)

Működés

Beállítási útmutató

Helyezze be az akkumulátort.
Emelje fel és húzza ki a fiókot az akkumulátor rekeszből.
Helyezze be a 9V-os elemet a helyére, igazítva a + és - polaritást az ábra szerint.
Csúsztassa be a fiókot, amíg a helyére nem kattan.
Rögzítse az SR-AX104-et a kamera aljára. Forgassa el az óramutató járásával ellentétes irányba az adapter meghúzásához a kamerával. Szerelje fel az adaptert egy állványra az adapter alján található állványfoglalattal.
Csatlakoztassa a mellékelt jelátviteli vonalat az adapter kimeneti jack-jéből (OUT) a kamera MIC (mikrofon) bemenetéhez. Ha van MIC/Line (mikrofon/vonal) kapcsoló a kamerán, válassza a MIC (mikrofon) lehetőséget.
A kamera hangjának figyeléséhez a lejátszás során csatlakoztassa a mellékelt AV kábel piros és fehér RCA csatlakozóit, vagy a kamerához mellékelt AV kábelt az adapter megfelelő piros és fehér MONITOR IN jack-jeihez. Csatlakoztassa a másik végét a kamera AV kimenetéhez.
Csatlakoztassa a szimmetrikus XLR mikrofonokat, vezeték nélküli mikrofonokat vagy más audió forrásokat az SR-AX104 bal és jobb oldali XLR vagy AUX bemeneteihez.
Megjegyzés: Az AUX bemenet ideális a 3,5 mm-es kimenettel rendelkező vezeték nélküli eszközök csatlakoztatásához. Mivel a jelet a jobb csatornára küldi, kérjük, ne használja a jobb oldali XLR bemenetet az AUX bemenet használata közben.
Állítsa be a GAIN (erősítés) kapcsolókat.
Állítsa a Gain (erősítés) kapcsolókat HIGH-ra (magas) a legtöbb mikrofonhoz.
Állítsa a Gain (erősítés) kapcsolókat LOW-ra (alacsony) a nagyon érzékeny kondenzátor mikrofonokhoz vagy a nagyon hangos hangok rögzítéséhez.

Állítsa a PEAK (csúcs) kapcsolókat mindkét csatornához ON-ra (be).
Állítsa be az AGC ON/OFF-ot (AGC be/ki).
Kérjük, olvassa el az AGC működési útmutatót referenciaként.
Állítsa be az M/S kapcsolót.
Egy csatorna használatakor váltson M-re a monohoz.
Két csatorna használatakor váltson S-re a sztereóhoz.
Állítsa be a GND1/GND2 kapcsolót
Kezdetben állítsa a földelő kapcsolót GND1-re. Felvételkor, ha furcsa zajok vannak a földhurokból, átválthatja GND2-re. Kérjük, rugalmasan váltson a jobb hangminőségű oldalra.
Állítsa be a LINE/MIC/PH kapcsolót.
Mikrofonok és vezeték nélküli rendszerek használatakor állítsa MIC-re (mikrofon) a mikrofonhoz.
Más audió eszközök használatakor állítsa LINE-ra (vonal) a vonalhoz.
Fantomtáppal működő mikrofonok használatakor állítsa PH-ra a fantomtápot.
Megjegyzés: Kérjük, NE válassza a Phantom szintet, ha olyan mikrofonokkal rögzít, amelyek nem működnek fantomtáppal, vezeték nélküli vevőkkel, keverőkkel vagy bármilyen aszimmetrikus eszközzel, mert ez károsíthatja az adaptert és az audió eszközt is.
Állítsa be a 12V vagy 48V fantomtápot az igényeinek megfelelően.
Állítsa a MONITOR kapcsolót XLR-re a mikrofonok hangjának figyeléséhez a felvétel során.
Kapcsolja az adapter POWER (tápellátás) kapcsolóját ON-ra (be).
Dugjon egy fülhallgatót a kamera fejhallgató csatlakozójába a hang figyeléséhez. Kérjük, győződjön meg arról, hogy mindkét csatorna hallható, és állítsa be az erősítést, ha bármilyen torzítás van. Ügyeljen arra, hogy a VOLUME (hangerő) vezérlő alacsonyra legyen állítva, hogy elkerülje a túlzottan hangos hangot, amely károsíthatja a hallását.
Javasoljuk, hogy végezzen egy tesztfelvételt, és játssza le a hangot, hogy megnézze, elfogadható-e.
Tesztfelvételkor rugalmasan beállíthatja a gombokat az optimális jelszintek eléréséhez.

AGC működési útmutató

Az automatikus erősítésszabályozás (AGC) szabályozott jelamplitúdót biztosít a kimenetén, a bemeneti jel amplitúdójának változása ellenére. Az AGC funkció letiltásával kiküszöbölhető a sziszegés, amikor a kamera csendes pillanatokban rögzít.

Sztereó módban történő felvételkor és az AGC kapcsoló kikapcsolásakor egy 20 kHz-es szinusz hullám kerül elküldésre a bal csatornáról a kamerába az AGC funkció kikapcsolásához. A 20 kHz-es szinusz hullám könnyen kiszűrhető, és a bal csatorna továbbra is használható normál felvételhez.

Mono módban történő felvételkor beállíthatja az M/S kapcsolót S-re, és csak a jobb csatornán rögzíthet. A bal csatornát kihagyva, így a 20 kHz-es szinusz hullám nem kerül rögzítésre az audió fájlba.

Javaslat:

Ha az egyes csatornák hangerejét a maximumra állítja, de a felvételi hang még mindig alacsony vagy nem tiszta, kikapcsolhatja az AGC-t.
Ha az egyes csatornák hangerejét a minimumra állítja, de a felvételi hang még mindig magas, kikapcsolhatja az AGC-t.

Ha a háttérzaj befolyásolja a felvételt, kérjük, kapcsolja ki az AGC-t.
Ha nem szeretné, hogy a 20KHz-es szinusz hullám rögzítésre kerüljön az audió fájlba, kérjük, kapcsolja be az AGC-t.
Kérjük, végezzen egy tesztfelvételt, és játssza le a hangot, hogy megnézze, elfogadható-e.

Garancia

A Saramonic International egy év garanciát vállal normál használat mellett és élethosszig tartó fizetett karbantartást a termék megvásárlásának dátumától számítva.
A Saramonic International ingyenesen megjavítja vagy kicseréli a garancia hatálya alá tartozó terméket az egyéves érvényességi időszak alatt, de az ügyfeleknek fizetniük kell a szállítási és biztosítási költségeket a termék Saramonic Internationalhez történő visszaküldéséért.
Ez a garancia csak akkor érvényes, ha a hiba teljes egészében vagy lényegében a hibás gyártás, alkatrészek vagy kivitelezés eredményeként merült fel a garanciális időszak alatt.
Ez a garancia nem terjed ki a következőkre:

Minden olyan kár, amelyet emberi tényezők okoznak, beleértve a termékek rendellenes körülmények közötti használatát és az eszköz használati útmutató szerinti üzemeltetését.
A garancia érvényét veszti, ha a hibát helytelen használat, rossz karbantartás okozza, vagy ha a Saramonic International által nem engedélyezett személyek végeztek átalakításokat vagy javításokat.
A termék megvásárlása után a rossz szállítás okozta károk.
Vis maior, például tűz, árvíz, villámcsapás, földrengés.
Ügyfelek, akik nem tudnak érvényes számlát bemutatni
