Saramonic SR-AX104 - 2 Kanallı XLR Ses Adaptörü Kullanım Kılavuzu

İçerikler

1 ÜRÜN TANITIMI
- 1.1 Genel Tanıtımlar
- 1.2 Ürün Yapısı
2 Çalışma
- 2.1 Kurulum Kılavuzu
- 2.2 AGC Çalışma Kılavuzu
3 Garanti
4 Kılavuzu indir
5 Diğer Dillerde

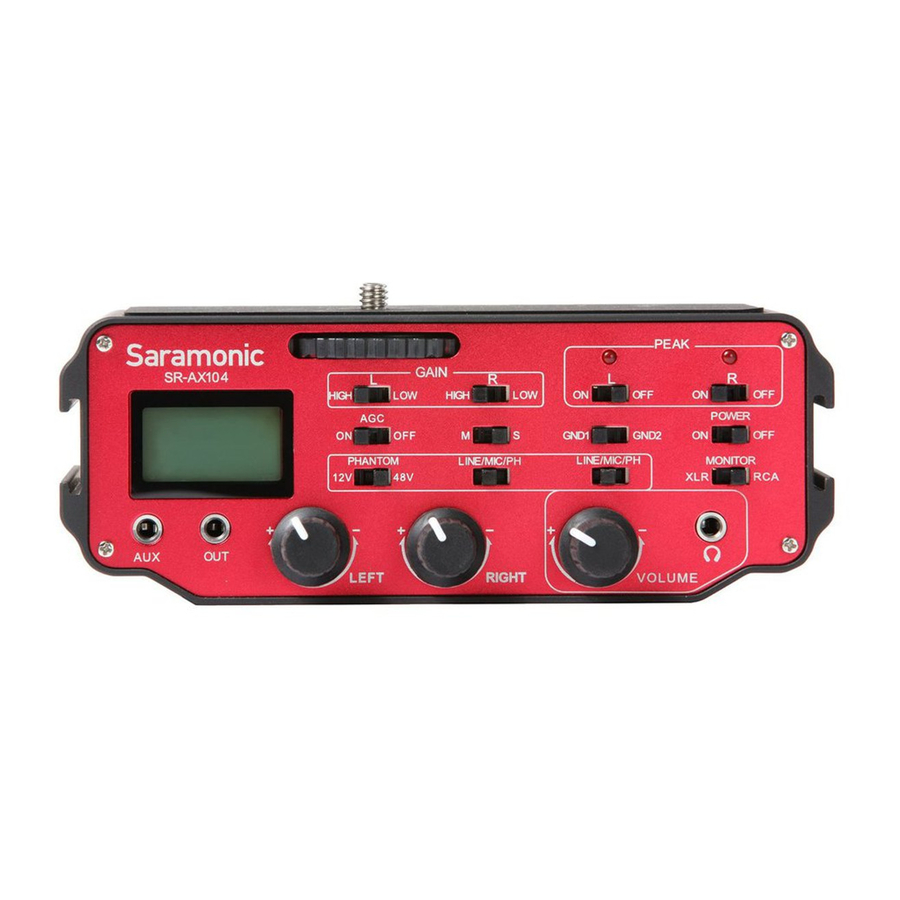

SARAMONIC SR-AX104, dahili mikrofon jakına sahip herhangi bir DSLR kamera için ideal olan, preamplifikatörlere ve phantom gücüne sahip 2 kanallı bir XLR ses adaptörüdür.

ÜRÜN TANITIMI

Genel Tanıtımlar

SARAMONIC SR-AX104, preamplifikatörlere ve phantom gücüne sahip 2 kanallı bir XLR ses adaptörüdür ve dahili mikrofon jakına sahip herhangi bir DSLR kamera için idealdir. Profesyonel kondenser mikrofonlar, kablosuz mikrofonlar, harici ses mikserleri, ses kartları ve daha fazlası gibi çok çeşitli ses cihazları bu adaptör aracılığıyla kameraya bağlanabilir.

SR-AX104, kayıt işinizi çok daha kolay hale getirir. Seviye ölçer, gerçek zamanlı olarak uygun giriş seviyelerini doğrulamanıza olanak tanır, çıkış sinyali optimum kayıt için seviye kontrolleri ile ayarlanabilir. Telefon jakı, kayıt sırasında adaptörden veya oynatma sırasında kameradan gelen sesi izlemenizi sağlar. AGC devre dışı bırakma özelliği, kaydın sessiz anlarında gürültüyü azaltır.

Ürün Yapısı

XLR Girişleri
İki dengeli XLR girişi
Monitör Girişi
AV kablosunu bağlamak için monitör giriş jakları
Pil Bölmesi
Bir adet 9 voltluk pil ile çalışır (dahil değildir).

En uzun çalışma süresi için alkalin veya lityum tipi bir pil kullanabilirsiniz.

Adaptör, sınırlı işlevler için pil olmadan da çalışabilir

Seviye Ölçer
Her kanal için ses seviyesini dB cinsinden gösterir
Kazanç Anahtarları
Birim kazancı için LOW (düşük) veya +20dB artış için HIGH (yüksek) seçeneğini seçer
Tepe Anahtarları
Aşırı yüklenme için kırmızı renkte yanıp sönen LED sinyal göstergelerini açar/kapatır
AGC AÇIK/KAPALI
Kamera AGC işlevini etkinleştirmek için AGC anahtarını AÇIK konumuna getirin
Kamera AGC işlevini devre dışı bırakmak için AGC anahtarını KAPALI konumuna getirin

Not: AGC AÇIK/KAPALI yalnızca dahili AGC işlevine sahip kameralar için geçerlidir.

M/S Anahtarı
Mono veya stereo çıkış modunu seçin
Mono modu, tek bir mono mikrofon kaydı içindir. Mono ses sinyalini her kanala gönderebilir ve stereo ses sinyali çıkarabilir.
Stereo modu, iki kanallı kayıt içindir. İki ayrı ses kanalı sağlar.
GND1/GND2 Topraklama Anahtarı
En iyi sesi elde etmek için toprak uğultusunu ve gürültüsünü ortadan kaldırın
GND1: Çıkış sinyali toprağını giriş sinyali toprağından ayırın. Giriş sinyalinin gürültüsünün çıkış sinyaline geçmesini önlemek için. Bu gürültüye genellikle AC gücü neden olur, örneğin AC güç adaptörlü mikser
GND2: Çıkış sinyali toprağını giriş sinyali toprağına bağlayın
GÜÇ Anahtarı
Adaptör için ana güç anahtarı
PH 12V/OFF/48V
Çalışması için phantom gücü gerektiren kondenser mikrofonlar için isteğe bağlı 12 veya 48 voltluk phantom gücü.

Birçok mikrofon, pil gücünden tasarruf etmek için 12V ile çalışacaktır.

LINE/MIC/PH Anahtarları
LINE (hat), MIC (mikrofon) veya Phantom seviyelerini seçin
MIC seviyesi, kendinden güçlü mikrofonlar veya kablosuz sistem içindir.
LINE seviyesi, hat seviyesi çıkışına sahip mikserler ve diğer ses cihazları içindir, sinyali yaklaşık 40dB'ye düşürmek için anahtarı LINE konumuna getirin.
PH seviyesi, phantom gücü gerektiren mikrofonlar içindir.
XLR/RCA Anahtarı
Kayıt sırasında mikrofonlardan gelen sesi kulaklıkla izlemek için XLR'yi seçin.
Kameradan gelen oynatma sesini kulaklıkla izlemek için RCA'yı seçin.
Aux Girişi
1/8" (3,5 mm) yardımcı mini jak girişi
Ses Çıkışı
Bir stereo 1/8" (3,5 mm) mini jak çıkışı
Sol ve Sağ Kontrol Düğmeleri
Her kanalın sinyalini optimum kayıt seviyelerine ayarlayın
Ses Kontrol Düğmesi
Kulaklık ses seviyesini ayarlar
TELEFONLAR
Mikrofonlardan veya kameradan gelen sesi izlemek için kulaklık jakı

3/8" Dişi Vida
1/4" Dişi Vida

Maksimum Giriş Seviyeleri	MIC seviyesi: -3 dBu LINE seviyesi: +14 dBu
Çıkış Seviyesi	Nominal MIC seviyeleri
Frekans Tepkisi	20 Hz - 20 kHz (+/- 0,5 dB)
THD	1kHz'de %0,01'den az, -36dBu giriş
S/N Oranı	1 Khz'de 85 dB, -30 dBu giriş
Kazanç	LO (düşük) kazanç: 0 dB HI (yüksek) kazanç: 20 dB
Phantom Gücü	Çift regüleli 12 veya 48 voltluk güç kaynakları 14 mA'e kadar akım (doğrudan kısa devre)
Seviye ölçer	3 dB'lik artışlarla -18 ila +3 dB
Pil Tipi	Bir adet 9 voltluk alkalin veya lityum pil
Pil Ömrü	Alkalin pil ile tipik 3 saat (phantom yok) Lityum pil ile tipik 8 saat (phantom yok)
Boyutlar	(U x G x Y) 155 mm x 98 mm x 64 mm
Ağırlık	20,9 oz (0,593 kg)

Çalışma

Kurulum Kılavuzu

Pili takın.
Çekmeceyi pil bölmesinden yukarı kaldırın ve dışarı çekin.
9V pili, gösterildiği gibi + ve - polaritesini hizalayarak yerine takın.
Çekmeceyi yerine oturana kadar kaydırarak kapatın.
SR-AX104'ü kameranın tabanına takın. Adaptörü kamerayla sıkmak için saat yönünün tersine çevirin. Adaptörü, adaptörün altındaki tripod yuvasıyla bir tripoda monte edin.
Birlikte verilen sinyal iletim hattını adaptörün çıkış jakından (OUT) kameranın MIC girişine bağlayın. Kamerada bir MIC/Line (Hat) anahtarı varsa, MIC (Mikrofon) olarak seçin.
Oynatma sırasında kameradan gelen sesi izlemek için, birlikte verilen AV kablosundaki veya kamerayla birlikte gelen AV kablosundaki kırmızı ve beyaz RCA fişlerini adaptördeki ilgili kırmızı ve beyaz MONITOR IN (MONİTÖR GİRİŞİ) jaklarına bağlayın. Diğer ucu kameranın AV çıkışına takın.
Dengeli XLR mikrofonları, kablosuz mikrofonları veya diğer ses kaynaklarını SR-AX104 üzerindeki SOL ve SAĞ XLR veya AUX girişlerine bağlayın.
Not: AUX Girişi, 3,5 mm çıkışlı kablosuz cihazları bağlamak için idealdir. Sinyali sağ kanala gönderdiği için, AUX Girişini kullanırken lütfen sağ XLR Girişini kullanmayın.
GAIN (KAZANÇ) anahtarlarını ayarlayın.
Çoğu mikrofon için Gain (Kazanç) anahtarlarını HIGH (YÜKSEK) konumuna getirin.
Çok hassas kondenser mikrofonlar veya çok yüksek sesler kaydetmek için Gain (Kazanç) anahtarlarını LOW (DÜŞÜK) konumuna getirin.

Her iki kanal için de PEAK (TEPE) anahtarlarını AÇIK konumuna getirin.
AGC AÇIK/KAPALI ayarını yapın.
Referansınız için lütfen AGC Çalışma Kılavuzunu okuyun.
M/S anahtarını ayarlayın.
Tek kanal kullanırken, mono için M'ye geçin.
İki kanal kullanırken, stereo için S'ye geçin.
GND1/GND2 anahtarını ayarlayın
Topraklama anahtarını başlangıçta GND1'e ayarlayın. Kayıt sırasında toprak döngüsünden bazı garip sesler gelirse, GND2'ye geçirebilirsiniz. Lütfen daha iyi bir ses kalitesine sahip tarafa esnek bir şekilde geçirin.
LINE/MIC/PH anahtarını ayarlayın.
Mikrofon ve kablosuz sistemler kullanırken, mikrofon için MIC (MİKROFON) olarak ayarlayın.
Diğer ses cihazlarını kullanırken, Hat için LINE (HAT) olarak ayarlayın.
Phantom gücüyle çalışan mikrofonlar kullanırken, phantom gücü için PH olarak ayarlayın.
Not: Lütfen phantom gücüyle çalışmayan mikrofonlar, kablosuz alıcılar, miksaj panoları veya herhangi bir dengesiz cihazla kayıt yaparken Phantom seviyesini SEÇMEYİN, çünkü bu hem adaptöre hem de ses cihazına zarar verebilir.
İhtiyaçlarınıza göre 12V veya 48V phantom gücünü ayarlayın.
Kayıt sırasında mikrofonlardan gelen sesi izlemek için MONITOR (MONİTÖR) anahtarını XLR konumuna getirin.
Adaptörün GÜÇ anahtarını AÇIK konumuna getirin.
Sesi izlemek için kameradaki kulaklık terminaline bir kulaklık takın. Her iki kanalın da duyulabildiğinden emin olun ve herhangi bir bozulma varsa kazanç kontrollerini ayarlayın. İşitme duyunuza zarar verecek aşırı yüksek sesten kaçınmak için VOLUME (SES) kontrolünün düşük ayarlandığından emin olun.
Kabul edilebilir olup olmadığını görmek için bir test kaydı yapmanızı ve sesi oynatmanızı öneririz.
Test kaydı yaparken, optimum sinyal seviyelerini elde etmek için düğmeleri esnek bir şekilde ayarlayabilirsiniz.

AGC Çalışma Kılavuzu

Otomatik kazanç kontrolü (AGC), giriş sinyalindeki genlik değişimine rağmen çıkışında kontrollü bir sinyal genliği sağlar. AGC işlevini devre dışı bırakarak, kamera sessiz anlarda kayıt yaparken tıslama ortadan kaldırılabilir.

Stereo modda kayıt yaparken ve AGC anahtarını kapalı konuma getirirken, AGC işlevini kapatmak için sol kanaldan kameraya 20kHz'lik bir sinüs dalgası gönderilir. 20kHz'lik sinüs dalgası kolayca filtrelenebilir ve sol kanal hala normal kayıt için kullanılabilir.

Mono modda kayıt yaparken, M/S anahtarını S konumuna getirebilir ve yalnızca sağ kanalda kayıt yapabilirsiniz. Sol kanalı kullanılmayan bırakarak, 20kHz'lik sinüs dalgası ses dosyasına kaydedilmeyecektir.

Öneri:

Her kanalın sesini maksimuma çevirdiğinizde ancak kayıt sesi hala düşük veya net değilse, AGC'yi kapatabilirsiniz.
Her kanalın sesini minimuma çevirdiğinizde ancak kayıt sesi hala yüksekse, AGC'yi kapatabilirsiniz.

Arka plan gürültüsü kaydı etkilediğinde, lütfen AGC'yi kapatın.
20KHz'lik sinüs dalgasının ses dosyasına kaydedilmesini istemiyorsanız, lütfen AGC'yi açın.
Lütfen bir test kaydı yapın ve kabul edilebilir olup olmadığını görmek için sesi oynatın.

Garanti

Saramonic International, bu ürünü satın aldığınız tarihten itibaren normal kullanımda bir yıllık garanti ve ömür boyu ücretli bakım sağlar.
Saramonic International, bir yıllık geçerlilik süresi boyunca garanti kapsamındaki ürünü ücretsiz olarak onaracak veya değiştirecektir, ancak müşteriler ürünü Saramonic International'a iade etmek için nakliye ve sigorta ücretlerini ödemelidir.
Bu garanti yalnızca bir kusurun, garanti süresi boyunca hatalı üretim, parça veya işçilik sonucunda tamamen veya önemli ölçüde ortaya çıktığı durumlarda geçerlidir.
Bu garanti şunları kapsamaz:

İnsan faktörlerinden kaynaklanan tüm hasarlar, ürünlerin anormal koşullarda kullanılması ve cihazın kullanım kılavuzuna göre çalıştırılmaması dahil.
Kusurun yanlış kullanımdan, kötü bakımdan veya Saramonic International tarafından yetkilendirilmeyen kişilerin değişiklik veya onarım yapmasından kaynaklanması durumunda garanti geçersizdir.
Bu ürünü satın aldıktan sonra kötü nakliyeden kaynaklanan hasarlar.
Yangın, sel, yıldırım düşmesi, deprem gibi mücbir sebepler.
Geçerli fatura gösteremeyen müşteriler
