Saramonic SR-AX104 - Ръководство за 2-канален XLR аудио адаптер

Съдържание

SARAMONIC SR-AX104 е 2-канален XLR аудио адаптер с предусилватели и фантомно захранване, идеален за всякакви DSLR камери с вграден микрофонен жак.

ВЪВЕДЕНИЕ В ПРОДУКТА

Общи въведения

SARAMONIC SR-AX104 е 2-канален XLR аудио адаптер с предусилватели и фантомно захранване, идеален за всякакви DSLR камери с вграден микрофонен жак. Голямо разнообразие от аудио устройства като професионални кондензаторни микрофони, безжични микрофони, външни аудио миксери, звукови платки и други могат да бъдат свързани към камерата чрез този адаптер.

SR-AX104 прави работата ви по запис много по-лесна. Измервателят на нивото ви позволява да проверявате правилните входни нива в реално време, изходният сигнал може да бъде регулиран от контролите за ниво за оптимален запис. Жакът за слушалки ви позволява да наблюдавате аудиото от адаптера по време на запис или от камерата по време на възпроизвеждане. Функцията за деактивиране на AGC (автоматичен контрол на усилването) намалява шума по време на тихи моменти на запис.

Структура на продукта

Структура на продукта - Част 1

  1. XLR Inputs (XLR входове)
    Два балансирани XLR входа
  2. Monitor In (Вход за монитор)
    Входни жакове за монитор за свързване на AV кабела
  3. Battery Compartment (Отделение за батерии)
    Работи с една 9-волтова батерия (не е включена).

Можете да използвате алкална или литиева батерия за най-дълъг период на работа.

Адаптерът може да работи и без батерия за ограничени функции.

Структура на продукта - Част 2

  1. Level Meter (Измервател на нивото)
    Показва нивото на звука в dB за всеки канал
  2. Gain Switches (Превключватели на усилването)
    Избира LOW (ниско) за единично усилване или HIGH (високо) за +20dB усилване
  3. Peak Switches (Превключватели на пика)
    Включване/изключване на LED индикаторите за сигнал, които мигат в червено при претоварване
  4. AGC ON/OFF (AGC ВКЛ./ИЗКЛ.)
    Завъртете превключвателя AGC на ON (включено), за да активирате функцията AGC на камерата
    Завъртете превключвателя AGC на OFF (изключено), за да деактивирате функцията AGC на камерата

Забележка: AGC ON/OFF (AGC ВКЛ./ИЗКЛ.) се прилага само за камери с вградена AGC функция.

Структура на продукта - Част 3

  1. M/S Switch (Превключвател M/S)
    Изберете моно или стерео режим на изход
    Моно режимът е за запис с един моно микрофон. Той може да изпрати моно аудио сигнал към всеки канал и да изведе стерео аудио сигнал.
    Стерео режимът е за запис с два канала. Той осигурява два отделни канала за аудио.
  2. GND1/GND2 Ground Switch (Превключвател за заземяване GND1/GND2)
    Елиминира бръмченето и шума от заземяването за получаване на най-добър звук
    GND1: Отделя заземяването на изходния сигнал от заземяването на входния сигнал. За да се избегне преминаването на шума от входния сигнал към изходния сигнал. Този шум обикновено е причинен от променлив ток, например миксер с адаптер за променлив ток
    GND2: Свързва заземяването на изходния сигнал към заземяването на входния сигнал
  3. POWER Switch (Превключвател на захранването)
    Основен превключвател на захранването за адаптера
  4. PH 12V/OFF/48V
    Опционално 12 или 48 волта фантомно захранване за кондензаторни микрофони, които изискват фантомно захранване, за да работят.

Много микрофони ще работят на 12V, за да се пести енергия от батерията.

  1. LINE/MIC/PH Switches (Превключватели LINE/MIC/PH)
    Изберете LINE (линия) или MIC (микрофон) или Phantom (фантомни) нива
    Нивото MIC (микрофон) е за самозахранващи се микрофони или безжична система.
    Нивото LINE (линия) е за миксери и други аудио устройства с линеен изход, настройте превключвателя на LINE (линия), за да отслабите сигнала до около 40dB.
    Нивото PH (фантомно) е за микрофони, които изискват фантомно захранване.
  2. XLR/RCA Switch (Превключвател XLR/RCA)
    Изберете XLR за слушане на аудио от микрофоните по време на запис.
    Изберете RCA за слушане на аудио от камерата по време на възпроизвеждане.
  3. Aux Input (Aux вход)
    1/8" (3,5 mm) помощен мини-жак вход
  4. Audio Output (Аудио изход)
    Един стерео 1/8" (3,5 mm) мини-жак изход

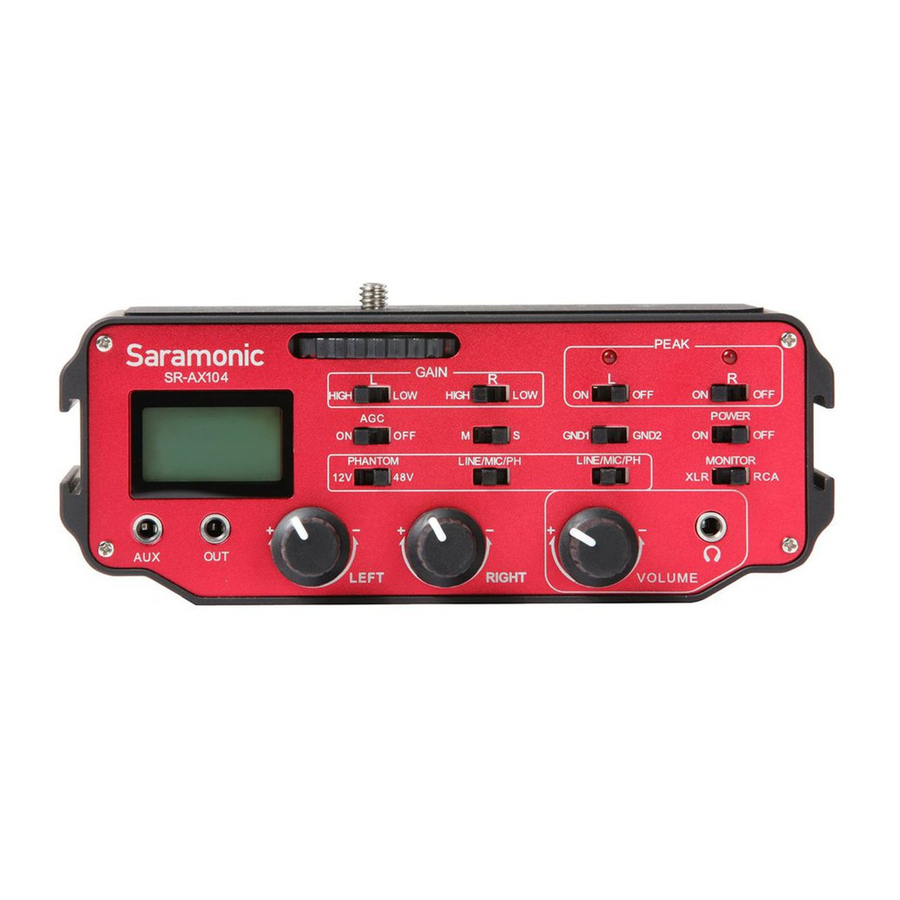

  5. Left and Right Control Knobs (Контролни копчета за ляв и десен канал)
    Регулирайте сигнала на всеки канал до оптималните нива на запис
  6. Volume Control Knob (Копче за контрол на звука)
    Регулира нивото на звука в слушалките
  7. PHONES (СЛУШАЛКИ)
    Жак за слушалки за наблюдение на аудиото от микрофони или камера

Структура на продукта - Част 4

  1. 3/8" Female Screw (3/8" женски винт)
  2. 1/4" Female Screw (1/4" женски винт)
Maximum Input Levels (Максимални входни нива) MIC level (ниво на микрофона): -3 dBu
LINE level (линейно ниво): +14 dBu
Output Level (Изходно ниво) Nominal MIC levels (Номинални нива на микрофона)
Frequency Response (Честотна характеристика) 20 Hz to 20 kHz (+/- 0.5 dB)
THD Less than 0.01% @ 1kHz, -36dBu input (По-малко от 0,01% при 1kHz, -36dBu вход)
S/N Ratio (Съотношение сигнал/шум) 85 dB @ 1 Khz, -30 dBu input (85 dB при 1 Khz, -30 dBu вход)
Gain (Усилване) LO gain (ниско усилване): 0 dB
HI gain (високо усилване): 20 dB
Phantom Power (Фантомно захранване) Dual regulated 12 or 48 volt power supplies (Двойни регулирани 12 или 48 волтови захранвания)
Current to 14 mA (direct short) (Ток до 14 mA (директно късо съединение))
Level meter (Измервател на нивото) -18 to +3 dB in 3 dB increments (-18 до +3 dB на стъпки от 3 dB)
Battery Type (Тип батерия) One 9 volt alkaline or lithium battery (Една 9 волтова алкална или литиева батерия)
Battery Duration (Продължителност на батерията) 3 hours typical with alkaline battery (no phantom) (3 часа типично с алкална батерия (без фантомно захранване))
8 hours typical with lithium battery (no phantom) (8 часа типично с литиева батерия (без фантомно захранване))
Dimensions (Размери) (L x W x H) 155 mm x 98 mm x 64 mm
Weight (Тегло) 20.9 oz (0.593 kg)

Експлоатация

Ръководство за настройка

  1. Инсталирайте батерията.
    Повдигнете и издърпайте чекмеджето от отделението за батерии.
    Поставете 9V батерия на място, като подравните + и - поляритета, както е показано.
    Плъзнете чекмеджето затворено, докато щракне на мястото си.
  2. Прикрепете SR-AX104 към основата на камерата. Завъртете обратно на часовниковата стрелка, за да затегнете адаптера към камерата. Монтирайте адаптера към статив с гнездото за статив в долната част на адаптера.
  3. Свържете предоставената линия за предаване на сигнал от изходния жак (OUT) на адаптера към MICinput на камерата. Ако има превключвател MIC/Line на камерата, изберете го на MIC (микрофон).
  4. За да наблюдавате аудио от камерата по време на възпроизвеждане, свържете червените и белите RCA щепсели на предоставения AV кабел или AV кабела, който е доставен с камерата, към съответните червени и бели MONITOR IN (ВХОД ЗА МОНИТОР) жакове на адаптера. Прикрепете другия край към AV изхода на камерата.
  5. Свържете балансирани XLR микрофони, безжични микрофони или други аудио източници към LEFT (ЛЯВ) и RIGHT (ДЕСЕН) XLR или AUX входове на SR-AX104.
    Забележка: AUX Input (AUX вход) е идеален за свързване на безжични устройства с 3,5 мм изход. Тъй като изпраща сигнал към десния канал, моля, не използвайте десния XLR Input (XLR вход), докато използвате AUX Input (AUX вход).
  6. Задайте GAIN (УСИЛВАНЕ) превключвателите.
    Задайте Gain (Усилване) превключвателите на HIGH (ВИСОКО) за повечето микрофони.
    Задайте Gain (Усилване) превключвателите на LOW (НИСКО) за много чувствителни кондензаторни микрофони или за запис на много силни звуци.
  1. Задайте PEAK (ПИК) превключвателите и за двата канала на ON (ВКЛ.).
  2. Задайте AGC ON/OFF (AGC ВКЛ./ИЗКЛ.).
    Моля, прочетете Ръководството за работа с AGC за справка.
  3. Задайте M/S (M/S) превключвателя.
    Когато използвате един канал, превключете на M за моно.
    Когато използвате два канала, превключете на S за стерео.
  4. Задайте GND1/GND2 (GND1/GND2) превключвателя
    Първоначално задайте превключвателя за заземяване на GND1. Когато записвате, ако има някакви странни шумове от заземяващ контур, можете да го превключите на GND2. Моля, превключете го гъвкаво към страната с по-добро качество на звука.
  5. Задайте LINE/MIC/PH (LINE/MIC/PH) превключвателя.
    Когато използвате микрофони и безжични системи, задайте на MIC (микрофон) за микрофон.
    Когато използвате други аудио устройства, задайте на LINE (линия) за Line (линия).
    Когато използвате микрофони, работещи с фантомно захранване, задайте на PH (фантомно) за фантомно захранване.
    Забележка: Моля, НЕ избирайте Phantom (Фантомно) ниво, когато записвате с микрофони, които не работят с фантомно захранване, безжични приемници, миксиращи пултове или каквито и да е небалансирани устройства, защото това може да причини повреда както на адаптера, така и на аудио устройството.
  6. Задайте 12V или 48V фантомно захранване според вашите нужди.
  7. Задайте превключвателя MONITOR (МОНИТОР) на XLR, за да наблюдавате аудиото от микрофоните по време на запис.
  8. Включете превключвателя POWER (ЗАХРАНВАНЕ) на адаптера на ON (ВКЛ.).
  9. Включете слушалки в терминала за слушалки на камерата, за да наблюдавате аудиото. Моля, уверете се, че и двата канала се чуват и регулирайте контролите за усилване, ако има някакво изкривяване. Уверете се, че контролът VOLUME (СИЛА НА ЗВУКА) е настроен на ниско, за да избегнете прекомерно силен звук, който може да увреди слуха ви.
  10. Предлагаме ви да направите тестов запис и да възпроизведете аудиото, за да видите дали е приемливо.
    Когато правите тестов запис, можете да регулирате копчетата гъвкаво, за да получите оптималните нива на сигнала.

Ръководство за работа с AGC

Автоматичният контрол на усилването (AGC) осигурява контролирана амплитуда на сигнала на изхода си, въпреки промяната на амплитудата във входния сигнал. Чрез деактивиране на функцията AGC, съскането може да бъде елиминирано, когато камерата записва по време на тихи моменти.

Когато записвате в стерео режим и зададете превключвателя AGC на off (изключено), 20kHz синусоида ще бъде изпратена от левия канал към камерата, за да изключи функцията AGC. 20kHz синусоида може лесно да бъде филтрирана и левият канал все още може да се използва за нормален запис.

Когато записвате в моно режим, можете да зададете превключвателя M/S на S и да записвате само на десния канал. Оставяйки левия канал неизползван, така че 20kHz синусоида няма да бъде записана в аудио файла.

Предложение:

  1. Когато завъртите силата на звука на всеки канал до максимум, но звукът на записа все още е нисък или не е ясен, можете да изключите AGC.
  2. Когато завъртите силата на звука на всеки канал до минимум, но звукът на записа все още е висок, можете да изключите AGC.
  1. Когато фоновият шум влияе на записа, моля, изключете AGC.
  2. Ако не искате 20KHz синусоида да бъде записана в аудио файла, моля, включете AGC.
    Моля, направете тестов запис и възпроизведете аудиото, за да видите дали е приемливо.
