SARAMONIC SR-AX104 er en 2-kanals XLR-lydadapter med forforsterkere og fantommating, ideell for alle DSLR-kameraer med en innebygd mikrofonkontakt.

PRODUKTINTRODUKSJON

Generell introduksjon

SARAMONIC SR-AX104 er en 2-kanals XLR-lydadapter med forforsterkere og fantommating, ideell for alle DSLR-kameraer med en innebygd mikrofonkontakt. Et bredt utvalg av lydutstyr som profesjonelle kondensatormikrofoner, trådløse mikrofoner, eksterne lydmiksere, lydkort og mer kan kobles til kameraet via denne adapteren.

SR-AX104 gjør opptakene dine mye enklere. Nivåmåleren lar deg verifisere de riktige inngangsnivåene i sanntid, utgangssignalet kan justeres med nivåkontrollene for optimalt opptak. Telefonkontakten lar deg overvåke lyden fra adapteren under opptak, eller fra kameraet under avspilling. AGC-deaktiveringsfunksjonen reduserer støy under stille øyeblikk av opptak.

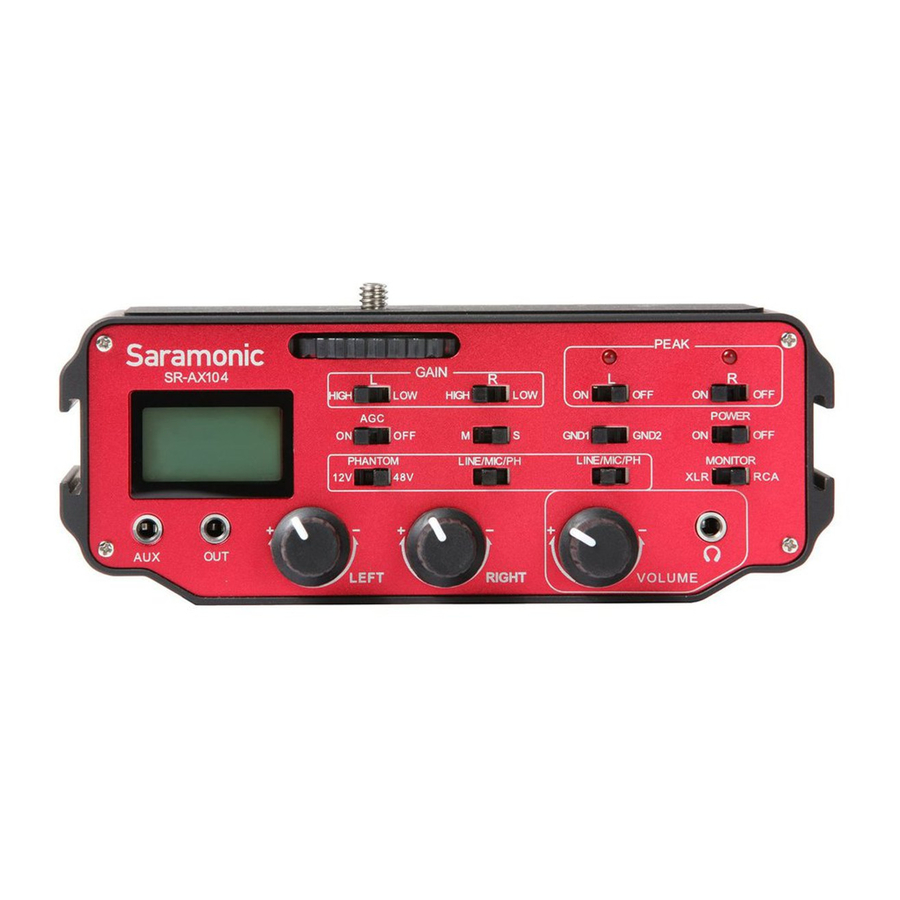

Produktstruktur

XLR-innganger
To balanserte XLR-innganger
Monitor In (Monitor inn)
Monitorinngangskontakter for tilkobling av AV-kabelen
Batterirom
Bruker ett 9-volts batteri (ikke inkludert).

Du kan bruke et alkalisk eller litiumbatteri for lengst driftstid.

Adapteren kan også fungere uten batteri for begrensede funksjoner

Nivåmåler
Indikerer lydnivået i dB for hver kanal
Gain-brytere (Forsterkningsbrytere)
Velger LOW for unity gain eller HIGH for +20dB boost
Peak-brytere (Toppbrytere)
Slå på/av LED-signalindikatorene som blinker rødt ved overbelastning
AGC ON/OFF
Vri AGC-bryteren til ON for å aktivere kameraets AGC-funksjon
Vri AGC-bryteren til OFF for å deaktivere kameraets AGC-funksjon

Merk: AGC ON/OFF gjelder bare for kameraer med innebygd AGC-funksjon.

M/S-bryter
Velg mono eller stereo utgangsmodus
Monomodus er for ett mono mikrofonopptak. Den kan sende monosignalet til hver kanal og sende ut stereolydsignal.
Stereomodus er for to kanaler opptak. Den gir to separate lydkanaler.
GND1/GND2 Ground Switch (Jordingsbryter)
Eliminerer jordstøy og støy for å få den beste lyden
GND1: Skiller utgangssignaljorden fra inngangssignaljorden. For å unngå at støyen fra inngangssignalet passerer til utgangssignalet. Denne støyen er vanligvis forårsaket av vekselstrøm, for eksempel mikser med AC-strømadapter
GND2: Koble utgangssignaljorden til inngangssignaljorden
POWER-bryter (Strømbryter)
Hovedstrømbryter for adapter
PH 12V/OFF/48V
Valgfri 12 eller 48 volt fantommating for kondensatormikrofoner som krever fantommating for å fungere.

Mange mikrofoner vil fungere på 12V for å spare batteristrøm.

LINE/MIC/PH-brytere
Velg LINE eller MIC eller Phantom-nivåer
MIC-nivået er for selvforsynte mikrofoner eller trådløse systemer.
LINE-nivået er for miksere og annet lydutstyr med et linjenivåutgang, sett bryteren til LINE for å dempe signalet til omtrent 40dB.
PH-nivået er for mikrofoner som krever fantommating.
XLR/RCA-bryter
Velg XLR for hodetelefonovervåking av lyd fra mikrofonene under opptak.
Velg RCA for hodetelefonovervåking av avspillingslyd fra kameraet.
Aux-inngang
1/8" (3,5 mm) ekstra mini-jack-inngang
Lydutgang
En stereo 1/8" (3,5 mm) mini-jack-utgang
Venstre og høyre kontrollknapper
Juster signalet for hver kanal til de optimale opptaksnivåene
Volumkontrollknapp
Justerer hodetelefonvolumet
TELEFONER
Hodetelefonkontakt for å overvåke lyden fra mikrofoner eller kamera

3/8" hunskrue
1/4" hunskrue

Maksimalt inngangsnivå	MIC-nivå: -3 dBu LINE-nivå: +14 dBu
Utgangsnivå	Nominelle MIC-nivåer
Frekvensrespons	20 Hz til 20 kHz (+/- 0,5 dB)
THD	Mindre enn 0,01 % @ 1kHz, -36dBu inngang
S/N-forhold	85 dB @ 1 Khz, -30 dBu inngang
Gain	LO gain: 0 dB HI gain: 20 dB
Fantommating	Doble regulerte 12 eller 48 volt strømforsyninger Strøm til 14 mA (direkte kortslutning)
Nivåmåler	-18 til +3 dB i 3 dB trinn
Batteritype	Ett 9 volt alkalisk eller litiumbatteri
Batterivarighet	3 timer typisk med alkalisk batteri (ingen fantom) 8 timer typisk med litiumbatteri (ingen fantom)
Dimensjoner	(L x B x H) 155 mm x 98 mm x 64 mm
Vekt	20,9 oz (0,593 kg)

Bruk

Oppsettsguide

Installer batteriet.
Løft opp og trekk ut skuffen fra batterirommet.
Sett inn 9V-batteriet på plass og juster + og - polaritet som vist.
Skyv skuffen lukket til den klikker på plass.
Fest SR-AX104 til bunnen av kameraet. Spinn mot klokken for å stramme adapteren med kameraet. Monter adapteren på et stativ med stativfestet på bunnen av adapteren.
Koble den medfølgende signaloverføringslinjen fra utgangskontakten (OUT) på adapteren til MIC-inngangen på kameraet. Hvis det er en MIC/Line-bryter på kameraet, velg den til MIC.
For å overvåke lyd fra kameraet under avspilling, koble de røde og hvite RCA-pluggene på den medfølgende AV-kabelen, eller AV-kabelen som fulgte med kameraet, til de tilsvarende røde og hvite MONITOR IN-kontaktene på adapteren. Fest den andre enden til AV-utgangen på kameraet.
Koble balanserte XLR-mikrofoner, trådløse mikrofoner eller andre lydkilder til LEFT og RIGHT XLR eller AUX-inngangene på SR-AX104.
Merk: AUX-inngangen er ideell for tilkobling av trådløse enheter med en 3,5 mm utgang. Siden den sender signal til høyre kanal, må du ikke bruke høyre XLR-inngang mens du bruker AUX-inngangen.
Sett GAIN-bryterne (forsterkningsbryterne).
Sett Gain-bryterne (forsterkningsbryterne) til HIGH for de fleste mikrofoner.
Sett Gain-bryterne (forsterkningsbryterne) til LOW for svært følsomme kondensatormikrofoner eller opptak av svært høye lyder.

Sett PEAK-bryterne (toppbryterne) for begge kanaler til ON.
Sett AGC ON/OFF.
Les AGC-bruksanvisningen for din referanse.
Sett M/S-bryteren.
Når du bruker én kanal, bytt til M for mono.
Når du bruker to kanaler, bytt til S for stereo.
Sett GND1/GND2-bryteren (jordingsbryteren)
Sett jordingsbryteren til GND1 i utgangspunktet. Når du tar opp, hvis det er noen rare lyder fra jordsløyfe, kan du bytte den til GND2. Bytt den fleksibelt til siden med en bedre lydkvalitet.
Sett LINE/MIC/PH-bryteren.
Når du bruker mikrofoner og trådløse systemer, sett til MIC for mikrofon.
Når du bruker annet lydutstyr, sett til LINE for Line.
Når du bruker mikrofoner som opererer på fantommating, sett til PH for fantommating.
Merk: Vennligst IKKE velg Phantom-nivå når du tar opp med mikrofoner som ikke opererer på fantommating, trådløse mottakere, miksebrett eller andre ubalanserte enheter, fordi det kan forårsake skade på både adapteren og lydenheten.
Sett 12V eller 48V fantommating i henhold til dine behov.
Sett MONITOR-bryteren til XLR for å overvåke lyden fra mikrofonene under opptak.
Vri adapterens POWER-bryter (strømbryter) til ON.
Koble en øretelefon til hodetelefonterminalen på kameraet for å overvåke lyden. Forsikre deg om at begge kanalene kan høres, og juster forsterkningskontrollene hvis det er forvrengning. Pass på at VOLUME-kontrollen (volumkontrollen) er satt lavt for å unngå at for høy lyd skader hørselen din.
Vi foreslår at du kan gjøre et testopptak og spille av lyden for å se om den er akseptabel.
Når du testopptak, kan du justere knottene fleksibelt for å få de optimale signalnivåene.

AGC-bruksanvisning

Automatisk forsterkningskontroll (AGC) gir en kontrollert signalamplitude ved utgangen, til tross for variasjon av amplituden i inngangssignalet. Ved å deaktivere AGC-funksjonen kan susing elimineres når kameraet tar opp i stille øyeblikk.

Når du tar opp i stereomodus og setter AGC-bryteren til av, vil en 20kHz sinusbølge sendes fra venstre kanal til kameraet for å slå av AGC-funksjonen. 20kHz sinusbølgen kan enkelt filtreres ut, og venstre kanal kan fortsatt brukes til normalt opptak.

Når du tar opp i monomodus, kan du sette M/S-bryteren til S og ta opp bare på høyre kanal. La venstre kanal være ubrukt, slik at 20kHz sinusbølgen ikke blir tatt opp i lydfilen.

Forslag:

Når du vrir volumet på hver kanal til maksimum, men opptakslyden fortsatt er lav eller ikke klar, kan du slå av AGC.
Når du vrir volumet på hver kanal til minimum, men opptakslyden fortsatt er høy, kan du slå av AGC.

Når bakgrunnsstøyen påvirker opptaket, vennligst slå av AGC.
Hvis du ikke vil at 20KHz sinusbølgen skal tas opp i lydfilen, vennligst slå på AGC.
Vennligst gjør et testopptak og spill av lyden for å se om den er akseptabel.

Garanti

Saramonic International gir ett års garanti under normal bruk og livslang betalt vedlikehold fra datoen du kjøpte dette produktet.
Saramonic International vil reparere eller erstatte produktet som er under garantien gratis i løpet av den ettårige gyldighetsperioden, men kundene skal betale for frakt- og forsikringskostnader for å returnere produktet til Saramonic International.
Denne garantien gjelder bare der en defekt har oppstått, helt eller i det vesentlige, som et resultat av feilproduksjon, deler eller utførelse i løpet av garantiperioden.
Denne garantien dekker ikke:

Alle skader forårsaket av menneskelige faktorer inkluderer bruk av produktene under unormale forhold og bruk av enheten uten i henhold til brukermanualen.
Garantien er ugyldig hvis defekten er forårsaket av feil bruk, dårlig vedlikehold eller hvis personer som ikke er autorisert av Saramonic International har utført endringer eller reparasjoner.
Skader forårsaket av dårlig transport etter at du har kjøpt dette produktet.
Force majeure som brann, flom, lynnedslag, jordskjelv.
Kunder som ikke kan vise gyldig faktura
