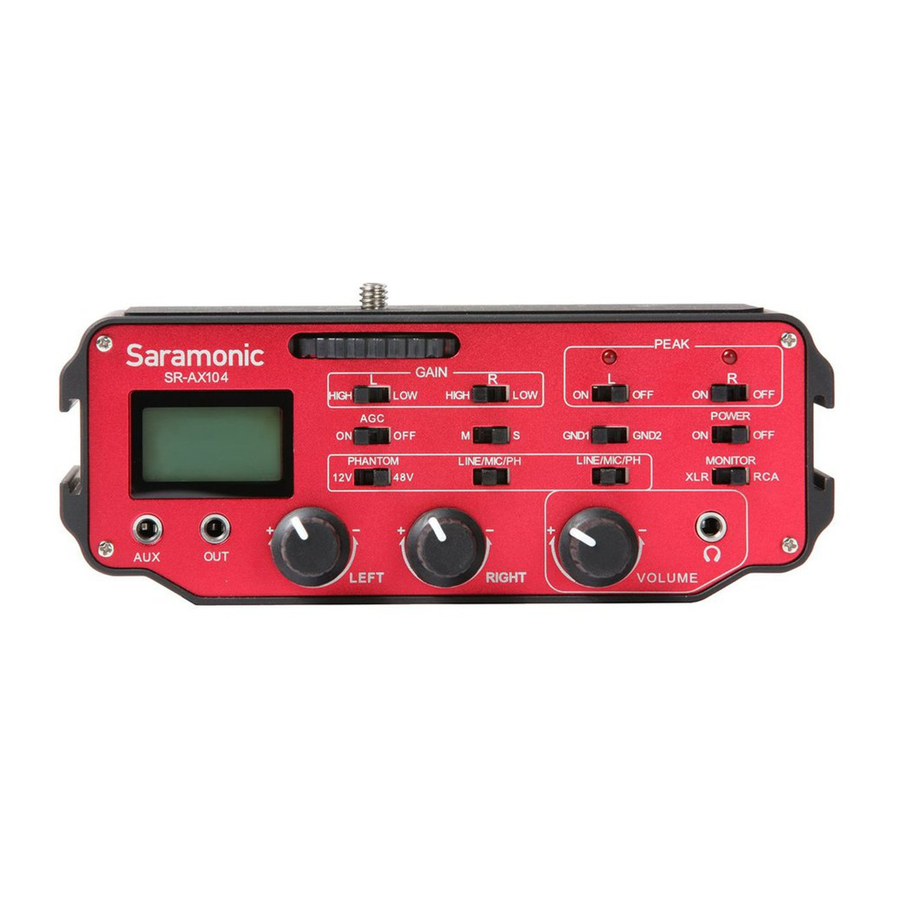

SARAMONIC SR-AX104 adalah adaptor audio XLR 2-channel dengan preamplifier dan daya phantom, ideal untuk semua kamera DSLR dengan jack mikrofon internal.

PENDAHULUAN PRODUK

Pendahuluan Umum

SARAMONIC SR-AX104 adalah adaptor audio XLR 2-channel dengan preamplifier dan daya phantom, ideal untuk semua kamera DSLR dengan jack mikrofon internal. Berbagai macam perangkat audio seperti mikrofon kondensor profesional, mikrofon nirkabel, mixer audio eksternal, sound board, dan lainnya dapat dihubungkan ke kamera melalui adaptor ini.

SR-AX104 membuat pekerjaan perekaman Anda menjadi lebih mudah. Level meter memungkinkan Anda untuk memverifikasi level input yang tepat secara real time, sinyal output dapat disesuaikan dengan kontrol level untuk perekaman yang optimal. Jack telepon memungkinkan Anda memantau audio dari adaptor selama perekaman, atau dari kamera selama pemutaran. Fitur nonaktif AGC mengurangi kebisingan selama momen perekaman yang tenang.

Struktur Produk

Input XLR
Dua input XLR seimbang
Monitor In
Jack input monitor untuk menghubungkan kabel AV
Kompartemen Baterai
Beroperasi dengan satu baterai 9 volt (tidak termasuk).

Anda dapat menggunakan baterai jenis alkaline atau lithium untuk jenis operasi terlama.

Adaptor juga dapat beroperasi tanpa baterai untuk fungsi terbatas

Level Meter
Menunjukkan level suara dalam dB untuk setiap channel
Sakelar Gain
Pilih LOW untuk unity gain atau HIGH untuk peningkatan +20dB
Sakelar Peak
Aktifkan/nonaktifkan indikator sinyal LED yang berkedip merah untuk overload
AGC ON/OFF
Putar sakelar AGC ke ON untuk mengaktifkan fungsi AGC kamera (mengaktifkan fungsi AGC kamera)
Putar sakelar AGC ke OFF untuk menonaktifkan fungsi AGC kamera (menonaktifkan fungsi AGC kamera)

Catatan: AGC ON/OFF hanya berlaku untuk kamera dengan fungsi AGC internal.

Sakelar M/S
Pilih mode output mono atau stereo
Mode mono adalah untuk perekaman satu mikrofon mono. Ini dapat mengirim sinyal audio mono ke setiap channel dan mengeluarkan sinyal audio stereo.
Mode stereo adalah untuk perekaman dua channel. Ini menyediakan dua channel audio terpisah.
Sakelar Ground GND1/GND2
Hilangkan dengungan dan kebisingan ground untuk mendapatkan suara terbaik
GND1: Pisahkan ground sinyal output dari ground sinyal input. Untuk menghindari kebisingan sinyal input yang melewati sinyal output. Kebisingan ini biasanya disebabkan oleh daya AC, misalnya, mixer dengan adaptor daya AC
GND2: Hubungkan ground sinyal output ke ground sinyal input
Sakelar POWER
Sakelar daya utama untuk adaptor
PH 12V/OFF/48V
Daya phantom 12 atau 48 volt opsional untuk mikrofon kondensor yang memerlukan daya phantom untuk beroperasi.

Banyak mikrofon akan beroperasi pada 12V untuk menghemat daya baterai.

Sakelar LINE/MIC/PH
Pilih level LINE atau MIC atau Phantom
Level MIC adalah untuk mikrofon bertenaga sendiri atau sistem nirkabel.
Level LINE adalah untuk mixer dan perangkat audio lainnya dengan output level line, atur sakelar ke LINE untuk mengurangi sinyal hingga sekitar 40dB.
Level PH adalah untuk mikrofon yang memerlukan daya phantom.
Sakelar XLR/RCA
Pilih XLR untuk audio pemantauan headphone dari mikrofon selama Perekaman.
Pilih RCA untuk audio pemutaran pemantauan headphone dari kamera.
Input Aux
Input mini-jack tambahan 1/8" (3,5 mm)
Output Audio
Satu output mini-jack stereo 1/8" (3,5 mm)
Kenop Kontrol Kiri dan Kanan
Sesuaikan sinyal setiap channel ke level perekaman optimal
Kenop Kontrol Volume
Menyesuaikan level volume headphone
PHONES
Jack headphone untuk memantau audio dari mikrofon atau kamera

Sekrup Female 3/8"
Sekrup Female 1/4"

Level Input Maksimum	Level MIC: -3 dBu Level LINE: +14 dBu
Level Output	Level MIC nominal
Respons Frekuensi	20 Hz hingga 20 kHz (+/- 0,5 dB)
THD	Kurang dari 0,01% @ 1kHz, input -36dBu
Rasio S/N	85 dB @ 1 Khz, input -30 dBu
Gain	Gain LO: 0 dB Gain HI: 20 dB
Daya Phantom	Catu daya 12 atau 48 volt yang diatur ganda Arus hingga 14 mA (hubung singkat langsung)
Level meter	-18 hingga +3 dB dalam peningkatan 3 dB
Jenis Baterai	Satu baterai alkaline atau lithium 9 volt
Durasi Baterai	3 jam tipikal dengan baterai alkaline (tanpa phantom) 8 jam tipikal dengan baterai lithium (tanpa phantom)
Dimensi	(P x L x T) 155 mm x 98 mm x 64 mm
Berat	20,9 oz (0,593 kg)

Operasi

Panduan Pengaturan

Pasang baterai.
Angkat dan tarik keluar laci dari kompartemen baterai.
Masukkan baterai 9V ke tempatnya dengan menyelaraskan polaritas + dan - seperti yang ditunjukkan.
Geser laci hingga tertutup sampai berbunyi klik pada tempatnya.
Pasang SR-AX104 ke dasar kamera. Putar berlawanan arah jarum jam untuk mengencangkan adaptor dengan kamera. Pasang adaptor ke tripod dengan soket tripod di bagian bawah adaptor.
Hubungkan saluran transmisi sinyal yang disertakan dari jack output (OUT) adaptor ke input MIC kamera. Jika ada sakelar MIC/Line pada kamera, pilih ke MIC.
Untuk memantau audio dari kamera selama pemutaran, hubungkan colokan RCA merah dan putih pada kabel AV yang disertakan, atau kabel AV yang disertakan dengan kamera ke jack MONITOR IN merah dan putih yang sesuai pada adaptor. Pasang ujung lainnya ke output AV kamera.
Hubungkan mikrofon XLR seimbang, mikrofon nirkabel, atau sumber audio lainnya ke input XLR atau AUX KIRI dan KANAN pada SR-AX104.
Catatan: Input AUX sangat ideal untuk menghubungkan perangkat nirkabel dengan output 3,5 mm. Karena mengirim sinyal ke channel kanan, jangan gunakan Input XLR kanan saat menggunakan Input AUX.
Atur sakelar GAIN.
Atur sakelar Gain ke HIGH untuk sebagian besar mikrofon.
Atur sakelar Gain ke LOW untuk mikrofon kondensor yang sangat sensitif atau merekam suara yang sangat keras.

Atur sakelar PEAK untuk kedua channel ke ON.
Atur AGC ON/OFF.
Silakan baca Panduan Pengoperasian AGC untuk referensi Anda.
Atur sakelar M/S.
Saat menggunakan satu channel, alihkan ke M untuk mono.
Saat menggunakan dua channel, alihkan ke S untuk stereo.
Atur sakelar GND1/GND2
Atur sakelar ground ke GND1 pada awalnya. Saat merekam, jika ada beberapa suara aneh dari ground loop, Anda dapat mengalihkannya ke GND2. Silakan alihkan secara fleksibel ke sisi dengan kualitas suara yang lebih baik.
Atur sakelar LINE/MIC/PH.
Saat menggunakan mikrofon dan sistem nirkabel, atur ke MIC untuk mikrofon.
Saat menggunakan perangkat audio lain, atur ke LINE untuk Line.
Saat menggunakan mikrofon yang beroperasi dengan daya phantom, atur ke PH untuk daya phantom.
Catatan: JANGAN pilih level Phantom saat merekam dengan mikrofon yang tidak beroperasi dengan daya phantom, penerima nirkabel, mixing board, atau perangkat tidak seimbang apa pun, karena dapat menyebabkan kerusakan pada adaptor dan perangkat audio.
Atur daya phantom 12V atau 48V sesuai dengan kebutuhan Anda.
Atur sakelar MONITOR ke XLR untuk memantau audio dari mikrofon selama perekaman.
Putar sakelar POWER adaptor ke ON.
Colokkan earphone ke terminal headphone pada kamera untuk memantau audio. Harap pastikan bahwa kedua channel dapat didengar dan sesuaikan kontrol gain jika ada distorsi. Pastikan bahwa kontrol VOLUME disetel rendah untuk menghindari audio yang terlalu keras yang merusak pendengaran Anda.
Kami menyarankan Anda dapat melakukan perekaman uji dan memutar ulang audio untuk melihat apakah dapat diterima.
Saat merekam uji, Anda dapat menyesuaikan kenop secara fleksibel untuk mendapatkan level sinyal optimal.

Panduan Pengoperasian AGC

Automatic gain control (AGC) menyediakan amplitudo sinyal yang dikontrol pada outputnya, meskipun ada variasi amplitudo pada sinyal input. Dengan menonaktifkan fungsi AGC, desisan dapat dihilangkan saat kamera merekam selama momen yang cukup tenang.

Saat merekam dalam mode stereo dan mengatur sakelar AGC ke off, gelombang sinus 20kHz akan dikirim dari channel kiri ke kamera untuk mematikan fungsi AGC. Gelombang sinus 20kHz dapat dengan mudah disaring, dan channel kiri masih dapat digunakan untuk perekaman normal.

Saat merekam dalam mode mono, Anda dapat mengatur sakelar M/S ke S dan merekam hanya pada channel kanan. Membiarkan channel kiri tidak digunakan, sehingga gelombang sinus 20kHz tidak akan direkam ke dalam file audio.

Saran:

Saat memutar volume setiap channel ke maksimum tetapi suara rekaman masih rendah atau tidak jelas, Anda dapat mematikan AGC.
Saat memutar volume setiap channel ke minimum tetapi suara rekaman masih tinggi, Anda dapat mematikan AGC.

Saat kebisingan latar belakang memengaruhi perekaman, harap matikan AGC.
Jika Anda tidak ingin gelombang sinus 20KHz direkam ke dalam file audio, harap aktifkan AGC.
Silakan lakukan perekaman uji dan putar ulang audio untuk melihat apakah dapat diterima.

Garansi

Saramonic International memberikan garansi satu tahun dalam penggunaan normal dan pemeliharaan berbayar seumur hidup sejak tanggal Anda membeli produk ini.
Saramonic International akan memperbaiki atau mengganti produk yang berada di bawah garansi secara gratis selama masa berlaku satu tahun, tetapi pelanggan harus membayar biaya pengiriman dan asuransi untuk mengembalikan produk ke Saramonic International.
Garansi ini hanya berlaku jika cacat timbul, seluruhnya atau sebagian besar, sebagai akibat dari kesalahan manufaktur, suku cadang, atau pengerjaan selama masa garansi.
Garansi ini tidak mencakup:

Semua kerusakan yang disebabkan oleh faktor manusia termasuk menggunakan produk dalam kondisi abnormal dan mengoperasikan perangkat tanpa sesuai dengan manual pengguna.
Garansi tidak berlaku jika cacat disebabkan oleh penggunaan yang salah, perawatan yang buruk, atau jika orang yang tidak diizinkan oleh Saramonic International telah melakukan perubahan atau perbaikan.
Kerusakan yang disebabkan oleh transportasi yang buruk setelah Anda membeli produk ini.
Keadaan kahar seperti kebakaran, banjir, sambaran petir, gempa bumi.
Pelanggan yang tidak dapat menunjukkan faktur yang valid
