SARAMONIC SR-AX104 je 2-kanalni XLR avdio adapter s predojačevalniki in fantomskim napajanjem, idealen za vse DSLR fotoaparate z vgrajenim mikrofonskim priključkom.

PREDSTAVITEV IZDELKA

Splošne predstavitve

SARAMONIC SR-AX104 je 2-kanalni XLR avdio adapter s predojačevalniki in fantomskim napajanjem, idealen za vse DSLR fotoaparate z vgrajenim mikrofonskim priključkom. Na fotoaparat je mogoče prek tega adapterja priključiti najrazličnejše zvočne naprave, kot so profesionalni kondenzatorski mikrofoni, brezžični mikrofoni, zunanji avdio mešalniki, zvočne plošče in drugo.

SR-AX104 vam močno olajša snemanje. Merilnik nivoja vam omogoča preverjanje pravilnih vhodnih nivojev v realnem času, izhodni signal pa lahko prilagodite z regulatorji nivoja za optimalno snemanje. Telefonski priključek vam omogoča spremljanje zvoka iz adapterja med snemanjem ali iz fotoaparata med predvajanjem. Funkcija onemogočitve AGC zmanjšuje šum med tihimi trenutki snemanja.

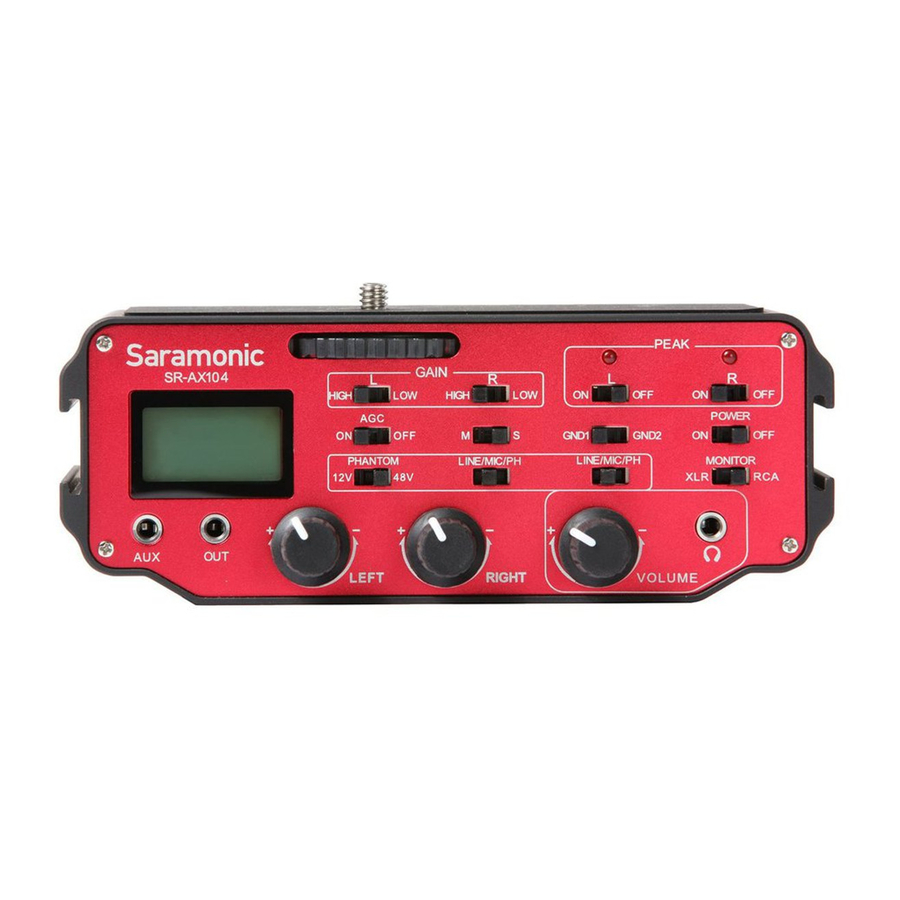

Struktura izdelka

XLR vhodi
Dva uravnotežena XLR vhoda
Monitor In
Vhodni priključki za monitor za priključitev AV kabla
Prostor za baterije
Deluje na eno 9-voltno baterijo (ni priložena).

Za najdaljši čas delovanja lahko uporabite alkalno ali litijevo baterijo.

Adapter lahko deluje tudi brez baterije za omejene funkcije

Merilnik nivoja
Prikazuje nivo zvoka v dB za vsak kanal
Stikala za ojačanje (Gain Switches)
Izbere LOW za enotno ojačanje ali HIGH za +20dB ojačanje
Peak stikala
Vklop/izklop LED indikatorjev signala, ki utripajo rdeče za preobremenitev
AGC ON/OFF
Obrnite stikalo AGC na ON za aktiviranje funkcije AGC fotoaparata
Obrnite stikalo AGC na OFF za izklop funkcije AGC fotoaparata

Opomba: AGC ON/OFF se uporablja samo za fotoaparate z vgrajeno funkcijo AGC.

Stikalo M/S
Izberite mono ali stereo izhodni način
Mono način je za snemanje z enim mono mikrofonom. Lahko pošlje mono avdio signal na vsak kanal in oddaja stereo avdio signal.
Stereo način je za snemanje z dvema kanaloma. Zagotavlja dva ločena kanala zvoka.
Stikalo za ozemljitev GND1/GND2
Odpravite brnenje in šum za najboljši zvok
GND1: Ločite ozemljitev izhodnega signala od ozemljitve vhodnega signala. Da se izognete šumu vhodnega signala, ki prehaja na izhodni signal. Ta šum običajno povzroča napajanje z izmeničnim tokom, na primer mešalnik z napajalnikom za izmenični tok
GND2: Povežite ozemljitev izhodnega signala z ozemljitvijo vhodnega signala
Stikalo POWER (napajanje)
Glavno stikalo za napajanje adapterja
PH 12V/OFF/48V
Izbirno 12 ali 48 voltno fantomsko napajanje za kondenzatorske mikrofone, ki za delovanje potrebujejo fantomsko napajanje.

Številni mikrofoni bodo delovali na 12 V, da prihranijo energijo baterije.

Stikala LINE/MIC/PH
Izberite nivoje LINE ali MIC ali Phantom
Nivo MIC je za mikrofone z lastnim napajanjem ali brezžični sistem.
Nivo LINE je za mešalnike in druge zvočne naprave z izhodom linijskega nivoja, nastavite stikalo na LINE, da oslabite signal na približno 40 dB.
Nivo PH je za mikrofone, ki potrebujejo fantomsko napajanje.
Stikalo XLR/RCA
Izberite XLR za spremljanje zvoka iz mikrofona med snemanjem prek slušalk.
Izberite RCA za spremljanje zvoka predvajanja iz fotoaparata prek slušalk.
Pomožni vhod (Aux Input)
1/8" (3,5 mm) pomožni mini-jack vhod
Avdio izhod (Audio Output)
En stereo 1/8" (3,5 mm) mini-jack izhod
Levi in desni kontrolni gumbi
Prilagodite signal vsakega kanala na optimalne nivoje snemanja
Gumb za nadzor glasnosti (Volume Control Knob)
Prilagodi nivo glasnosti slušalk
PHONES (slušalke)
Priključek za slušalke za spremljanje zvoka iz mikrofonov ali fotoaparata

3/8" ženski navoj
1/4" ženski navoj

Najvišji vhodni nivoji	Nivo MIC: -3 dBu Nivo LINE: +14 dBu
Izhodni nivo	Nominalni nivoji MIC
Frekvenčni odziv	20 Hz do 20 kHz (+/- 0,5 dB)
THD	Manj kot 0,01 % pri 1 kHz, -36 dBu vhod
Razmerje S/N	85 dB pri 1 kHz, -30 dBu vhod
Ojačanje (Gain)	LO ojačanje: 0 dB HI ojačanje: 20 dB
Fantomsko napajanje	Dvojno regulirano 12 ali 48 voltno napajanje Tok do 14 mA (direktna kratka vezava)
Merilnik nivoja	-18 do +3 dB v korakih po 3 dB
Vrsta baterije	Ena 9 voltna alkalna ali litijeva baterija
Trajanje baterije	Običajno 3 ure z alkalno baterijo (brez fantomskega napajanja) Običajno 8 ur z litijevo baterijo (brez fantomskega napajanja)
Dimenzije	(D x Š x V) 155 mm x 98 mm x 64 mm
Teža	20,9 oz (0,593 kg)

Delovanje

Navodila za nastavitev

Namestite baterijo.
Dvignite in izvlecite predal iz prostora za baterije.
Vstavite 9V baterijo na svoje mesto, pri čemer poravnajte polariteto + in -, kot je prikazano.
Potisnite predal zaprt, dokler se ne zaskoči.
Pritrdite SR-AX104 na podnožje fotoaparata. Zavrtite v nasprotni smeri urinega kazalca, da zategnete adapter s fotoaparatom. Pritrdite adapter na stojalo s podnožjem za stojalo na dnu adapterja.
Povežite priloženo linijo za prenos signala iz izhodnega priključka (OUT) adapterja na vhod MIC fotoaparata. Če ima fotoaparat stikalo MIC/Line, ga preklopite na MIC.
Za spremljanje zvoka iz fotoaparata med predvajanjem povežite rdeči in beli RCA vtič na priloženem AV kablu ali AV kablu, ki je priložen fotoaparatu, z ustreznimi rdečimi in belimi priključki MONITOR IN na adapterju. Drugi konec pritrdite na AV izhod fotoaparata.
Povežite uravnotežene XLR mikrofone, brezžične mikrofone ali druge zvočne vire na LEVI in DESNI XLR ali AUX vhode na SR-AX104.
Opomba: Pomožni vhod (AUX Input) je idealen za priključitev brezžičnih naprav s 3,5 mm izhodom. Ker pošilja signal na desni kanal, ne uporabljajte desnega XLR vhoda, medtem ko uporabljate pomožni vhod (AUX Input).
Nastavite stikala GAIN (ojačanje).
Nastavite stikala Gain (ojačanje) na HIGH za večino mikrofonov.
Nastavite stikala Gain (ojačanje) na LOW za zelo občutljive kondenzatorske mikrofone ali snemanje zelo glasnih zvokov.

Nastavite stikala PEAK za oba kanala na ON.
Nastavite AGC ON/OFF.
Za referenco preberite priročnik za delovanje AGC.
Nastavite stikalo M/S.
Ko uporabljate en kanal, preklopite na M za mono.
Ko uporabljate dva kanala, preklopite na S za stereo.
Nastavite stikalo GND1/GND2
Sprva nastavite stikalo za ozemljitev na GND1. Med snemanjem, če se pojavijo nenavadni šumi iz ozemljitvene zanke, ga lahko preklopite na GND2. Prosimo, da ga prilagodljivo preklopite na stran z boljšo kakovostjo zvoka.
Nastavite stikalo LINE/MIC/PH.
Pri uporabi mikrofonov in brezžičnih sistemov nastavite na MIC za mikrofon.
Pri uporabi drugih zvočnih naprav nastavite na LINE za Line.
Pri uporabi mikrofonov, ki delujejo na fantomsko napajanje, nastavite na PH za fantomsko napajanje.
Opomba: Prosimo, NE izberite nivoja Phantom pri snemanju z mikrofoni, ki ne delujejo na fantomsko napajanje, brezžičnimi sprejemniki, mešalnimi mizami ali katerimi koli neuravnoteženimi napravami, ker lahko poškodujete adapter in zvočno napravo.
Nastavite 12V ali 48V fantomsko napajanje glede na vaše potrebe.
Nastavite stikalo MONITOR na XLR za spremljanje zvoka iz mikrofonov med snemanjem.
Obrnite stikalo POWER (napajanje) adapterja na ON (vklop).
Priključite slušalke v priključek za slušalke na fotoaparatu, da spremljate zvok. Prepričajte se, da se slišita oba kanala, in prilagodite regulatorje ojačanja, če pride do popačenja. Prepričajte se, da je regulator VOLUME (glasnost) nastavljen nizko, da preprečite, da bi pretirano glasen zvok poškodoval vaš sluh.
Predlagamo, da posnamete testni posnetek in predvajate zvok, da preverite, ali je sprejemljiv.
Med testnim snemanjem lahko prilagodljivo prilagodite gumbe, da dobite optimalne nivoje signala.

Priročnik za delovanje AGC

Samodejni nadzor ojačanja (AGC) zagotavlja nadzorovano amplitudo signala na svojem izhodu, kljub spremembam amplitude v vhodnem signalu. Z izklopom funkcije AGC se lahko odpravi sikanje, ko fotoaparat snema v tihih trenutkih.

Pri snemanju v stereo načinu in nastavitvi stikala AGC na off (izklop) se bo iz levega kanala v fotoaparat poslal sinusni val 20 kHz, da se izklopi funkcija AGC. Sinusni val 20 kHz se lahko enostavno filtrira, levi kanal pa se lahko še vedno uporablja za normalno snemanje.

Pri snemanju v mono načinu lahko nastavite stikalo M/S na S in snemate samo na desnem kanalu. Levi kanal pustite neuporabljen, tako da se sinusni val 20 kHz ne bo posnel v zvočno datoteko.

Predlog:

Ko obrnete glasnost vsakega kanala na največjo vrednost, vendar je zvok snemanja še vedno tih ali ni jasen, lahko izklopite AGC.
Ko obrnete glasnost vsakega kanala na najmanjšo vrednost, vendar je zvok snemanja še vedno glasen, lahko izklopite AGC.

Ko hrup v ozadju vpliva na snemanje, izklopite AGC.
Če ne želite, da se sinusni val 20 KHz posname v zvočno datoteko, vklopite AGC.
Prosimo, da posnamete testni posnetek in predvajate zvok, da preverite, ali je sprejemljiv.

Garancija

Saramonic International zagotavlja enoletno garancijo pri normalni uporabi in doživljenjsko plačljivo vzdrževanje od datuma nakupa tega izdelka.
Saramonic International bo brezplačno popravil ali zamenjal izdelek, ki je v garanciji, v enem letu veljavnosti, vendar morajo stranke plačati stroške pošiljanja in zavarovanja za vračilo izdelka Saramonic International.
Ta garancija velja samo, če je prišlo do napake, v celoti ali bistveno, zaradi napačne izdelave, delov ali izdelave v garancijskem obdobju.
Ta garancija ne pokriva:

Vse škode, ki so posledica človeških dejavnikov, vključujejo uporabo izdelkov v nenormalnih pogojih in upravljanje naprave brez upoštevanja navodil za uporabo.
Garancija je neveljavna, če je napaka posledica nepravilne uporabe, slabega vzdrževanja ali če so spremembe ali popravila izvedle osebe, ki jih Saramonic International ni pooblastil.
Škode, ki so posledica slabega transporta po nakupu tega izdelka.
Višje sile, kot so požar, poplava, udar strele, potres.
Stranke, ki ne morejo predložiti veljavnega računa
