Saramonic SR-AX104 - 2-kanalilise XLR heliadapteri kasutusjuhend

Sisu

1 TOOTE TUTVUSTUS
- 1.1 Üldine tutvustus
- 1.2 Toote struktuur
2 Kasutamine
- 2.1 Seadistusjuhend
- 2.2 AGC kasutusjuhend
3 Garantii
4 Laadi alla juhend
5 Teistes keeltes

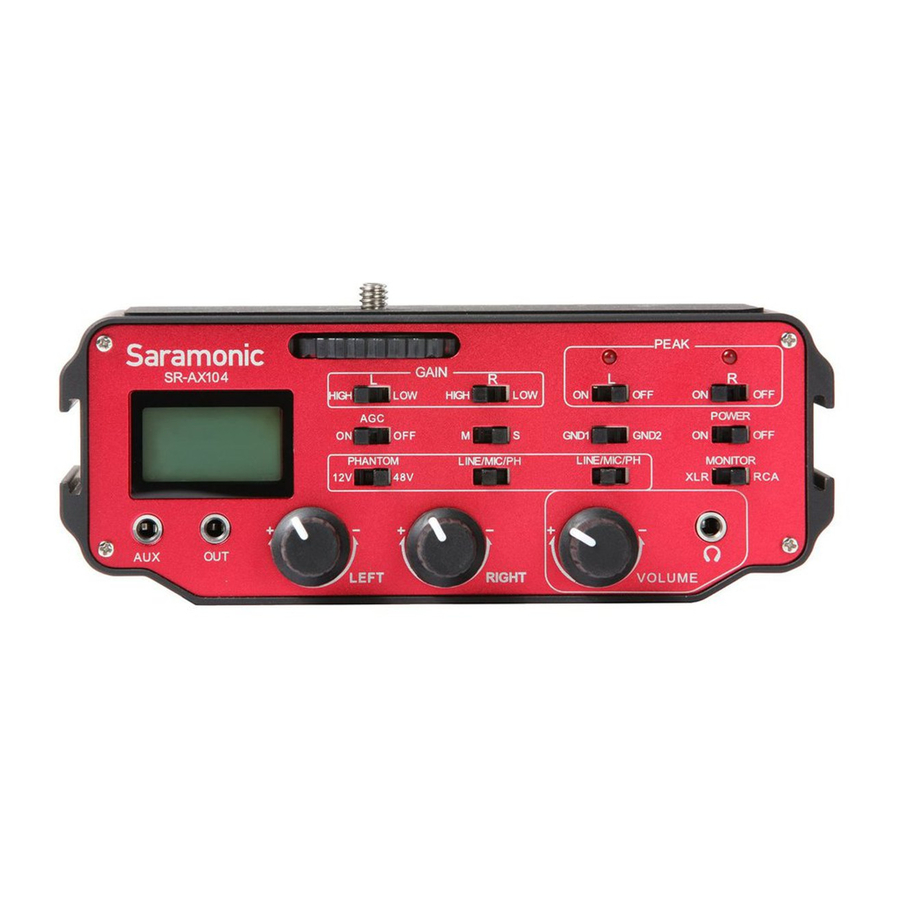

SARAMONIC SR-AX104 on 2-kanaliline XLR heliadapter eelvõimendite ja fantoomtoitega, mis sobib ideaalselt kõikidele sisseehitatud mikrofoni pesaga DSLR-kaameratele.

TOOTE TUTVUSTUS

Üldine tutvustus

SARAMONIC SR-AX104 on 2-kanaliline XLR heliadapter eelvõimendite ja fantoomtoitega, mis sobib ideaalselt kõikidele sisseehitatud mikrofoni pesaga DSLR-kaameratele. Selle adapteri kaudu saab kaameraga ühendada mitmesuguseid heliseadmeid, nagu professionaalsed kondensaatormikrofonid, juhtmevabad mikrofonid, välised helimikserid, helipuldid ja palju muud.

SR-AX104 muudab teie salvestustöö palju lihtsamaks. Tasememõõtur võimaldab teil reaalajas kontrollida õigeid sisendtasemeid, väljundsignaali saab optimaalseks salvestamiseks reguleerida taseme juhtnuppudega. Kõrvaklappide pesa võimaldab teil salvestamise ajal jälgida heli adapterist või taasesituse ajal kaamerast. AGC keelamise funktsioon vähendab müra salvestamise vaiksetel hetkedel.

Toote struktuur

XLR sisendid
Kaks sümmeetrilist XLR sisendit
Monitor In (Monitori sisend)
Monitori sisendpesad AV-kaabli ühendamiseks
Patareipesa
Töötab ühe 9-voldise patareiga (ei kuulu komplekti).

Pikima tööea saavutamiseks võite kasutada leelis- või liitiumpatareid.

Adapter võib piiratud funktsioonide jaoks töötada ka ilma patareita

Tasememõõtur
Näitab iga kanali helitaset dB-des
Võimenduse lülitid
Valib ühikvõimenduse jaoks LOW (madal) või +20dB võimenduse jaoks HIGH (kõrge)
Peak Switches (Pii lülitid)
Lülitab sisse/välja LED-signaali indikaatorid, mis ülekoormuse korral vilguvad punaselt
AGC ON/OFF (AGC sees/väljas)
Kaamera AGC funktsiooni aktiveerimiseks lülitage AGC lüliti asendisse ON (sees).
Kaamera AGC funktsiooni keelamiseks lülitage AGC lüliti asendisse OFF (väljas).

Märkus: AGC ON/OFF (AGC sees/väljas) kehtib ainult sisseehitatud AGC funktsiooniga kaameratele.

M/S Switch (M/S lüliti)
Valige mono- või stereoväljundi režiim
Monorežiim on mõeldud ühe monomikrofoni salvestamiseks. See võib saata monoheli signaali igasse kanalisse ja väljastada stereoheli signaali.
Stereorežiim on mõeldud kahe kanali salvestamiseks. See pakub kahte eraldi helikanalit.
GND1/GND2 Ground Switch (GND1/GND2 maanduslüliti)
Kõrvaldage maandusmüra ja müra, et saada parim heli
GND1: Eraldage väljundsignaali maandus sisendsignaali maandusest. Et vältida sisendsignaali müra sattumist väljundsignaali. Seda müra põhjustab tavaliselt vahelduvvool, näiteks vahelduvvooluadapteriga mikser
GND2: Ühendage väljundsignaali maandus sisendsignaali maandusega
POWER Switch (Toitelüliti)
Adapteri peamine toitelüliti
PH 12V/OFF/48V
Valikuline 12 või 48 voldine fantoomtoide kondensaatormikrofonidele, mis vajavad töötamiseks fantoomtoidet.

Paljud mikrofonid töötavad aku säästmiseks 12 V pingel.

LINE/MIC/PH Switches (LINE/MIC/PH lülitid)
Valige LINE (liin), MIC (mikrofon) või Phantom tasemed
MIC (mikrofoni) tase on mõeldud isetoiteliste mikrofonide või juhtmevaba süsteemi jaoks.
LINE (liini) tase on mõeldud mikseritele ja muudele heliseadmetele, millel on liinitaseme väljund, seadke lüliti asendisse LINE (liin), et signaali umbes 40 dB võrra nõrgendada.
PH tase on mõeldud mikrofonidele, mis vajavad fantoomtoidet.
XLR/RCA Switch (XLR/RCA lüliti)
Valige salvestamise ajal mikrofonide heli jälgimiseks XLR kõrvaklappide jaoks.
Valige kaamera taasesituse heli jälgimiseks RCA kõrvaklappide jaoks.
Aux Input (Aux sisend)
1/8" (3,5 mm) lisamini-pesa sisend
Audio Output (Heliväljund)
Üks stereo 1/8" (3,5 mm) mini-pesa väljund
Left and Right Control Knobs (Vasaku ja parema kanali juhtnupud)
Reguleerige iga kanali signaali optimaalsele salvestustasemele
Volume Control Knob (Helitugevuse juhtnupp)
Reguleerib kõrvaklappide helitugevust
PHONES (Kõrvaklapid)
Kõrvaklappide pesa mikrofonide või kaamera heli jälgimiseks

3/8" Female Screw (3/8" sisekeere)
1/4" Female Screw (1/4" sisekeere)

Maksimaalsed sisendtasemed	MIC (mikrofoni) tase: -3 dBu LINE (liini) tase: +14 dBu
Väljundtase	Nominaalsed MIC (mikrofoni) tasemed
Sageduskarakteristik	20 Hz kuni 20 kHz (+/- 0,5 dB)
THD	Vähem kui 0,01% @ 1kHz, -36dBu sisend
S/N suhe	85 dB @ 1 Khz, -30 dBu sisend
Võimendus	LO (madal) võimendus: 0 dB HI (kõrge) võimendus: 20 dB
Fantoomtoide	Kahekordne reguleeritud 12 või 48 voldine toiteallikas Voolutugevus kuni 14 mA (otse lühis)
Tasememõõtur	-18 kuni +3 dB 3 dB sammuga
Patarei tüüp	Üks 9 voldine leelis- või liitiumpatarei
Patarei kestvus	Tavaliselt 3 tundi leelispatareiga (ilma fantoomtoiteta) Tavaliselt 8 tundi liitiumpatareiga (ilma fantoomtoiteta)
Mõõtmed	(P x L x K) 155 mm x 98 mm x 64 mm
Kaal	20,9 untsi (0,593 kg)

Kasutamine

Seadistusjuhend

Paigaldage patarei.
Tõstke patareipesa sahtel üles ja tõmmake see välja.
Asetage 9 V patarei oma kohale, joondades + ja - polaarsuse, nagu näidatud.
Lükake sahtel suletuks, kuni see oma kohale klõpsatab.
Kinnitage SR-AX104 kaamera põhja külge. Adapteri kaameraga pingutamiseks keerake seda vastupäeva. Paigaldage adapter statiivile adapteri põhjas oleva statiivipesaga.
Ühendage kaasasolev signaali edastusliin adapteri väljundpesast (OUT) kaamera MIC (mikrofoni) sisendisse. Kui kaamera peal on MIC/Line (mikrofon/liin) lüliti, valige MIC (mikrofon).
Taasesituse ajal kaamera heli jälgimiseks ühendage kaasasoleva AV-kaabli punased ja valged RCA-pistikud või kaameraga kaasas olnud AV-kaabel adapteri vastavatesse punastesse ja valgetesse MONITOR IN (monitori sisend) pesadesse. Kinnitage teine ots kaamera AV-väljundisse.
Ühendage sümmeetrilised XLR-mikrofonid, juhtmevabad mikrofonid või muud heliallikad SR-AX104 LEFT (vasak) ja RIGHT (parem) XLR- või AUX-sisenditesse.
Märkus: AUX-sisend sobib ideaalselt juhtmevabade seadmete ühendamiseks 3,5 mm väljundiga. Kuna see saadab signaali paremasse kanalisse, ärge kasutage AUX-sisendi kasutamise ajal paremat XLR-sisendit.
Seadke GAIN (võimenduse) lülitid.
Seadke enamiku mikrofonide jaoks Gain (võimenduse) lülitid asendisse HIGH (kõrge).
Seadke Gain (võimenduse) lülitid asendisse LOW (madal) väga tundlike kondensaatormikrofonide või väga valjude helide salvestamiseks.

Seadke mõlema kanali PEAK (pii) lülitid asendisse ON (sees).
Seadke AGC ON/OFF (AGC sees/väljas).
Lisateabe saamiseks lugege AGC kasutusjuhendit.
Seadke M/S lüliti.
Ühe kanali kasutamisel lülitage mono jaoks asendisse M.
Kahe kanali kasutamisel lülitage stereo jaoks asendisse S.
Seadke GND1/GND2 lüliti
Seadke maanduslüliti esialgu asendisse GND1. Kui salvestamisel esineb maandusahelast kummalisi helisid, võite selle lülitada asendisse GND2. Palun lülitage see paindlikult parema helikvaliteediga poolele.
Seadke LINE/MIC/PH lüliti.
Mikrofonide ja juhtmevabade süsteemide kasutamisel seadke mikrofonile MIC (mikrofon).
Muude heliseadmete kasutamisel seadke liinile LINE (liin).
Fantoomtoitel töötavate mikrofonide kasutamisel seadke fantoomtoitele PH.
Märkus: Ärge valige fantoomtoite taset, kui salvestate mikrofonidega, mis ei tööta fantoomtoitel, juhtmevabade vastuvõtjate, mikserpultide või muude tasakaalustamata seadmetega, kuna see võib kahjustada nii adapterit kui ka heliseadet.
Seadke 12 V või 48 V fantoomtoide vastavalt oma vajadustele.
Seadke MONITOR (monitori) lüliti asendisse XLR, et jälgida salvestamise ajal mikrofonide heli.
Lülitage adapteri POWER (toite) lüliti asendisse ON (sees).
Heli jälgimiseks ühendage kõrvaklapid kaamera kõrvaklappide pesaga. Veenduge, et mõlemad kanalid on kuuldavad, ja reguleerige võimenduse juhtnuppe, kui esineb moonutusi. Veenduge, et VOLUME (helitugevuse) juhtnupp on seatud madalale, et vältida liiga valju heli kahjustamist teie kuulmisele.
Soovitame teil teha proovisalvestuse ja taasesitada heli, et näha, kas see on vastuvõetav.
Proovisalvestuse tegemisel võite optimaalsete signaalitasemete saamiseks juhtnuppe paindlikult reguleerida.

AGC kasutusjuhend

Automaatne võimenduse juhtimine (AGC) tagab väljundis kontrollitud signaali amplituudi, olenemata sisendsignaali amplituudi muutumisest. AGC funktsiooni keelates saab kaamera vaiksetel hetkedel salvestamisel suminat kõrvaldada.

Stereorežiimis salvestamisel ja AGC lüliti väljalülitamisel saadetakse AGC funktsiooni väljalülitamiseks vasakust kanalist kaamerasse 20 kHz siinuslaine. 20 kHz siinuslaine on kergesti välja filtreeritav ja vasakut kanalit saab endiselt kasutada tavaliseks salvestamiseks.

Monorežiimis salvestamisel võite seada M/S lüliti asendisse S ja salvestada ainult paremasse kanalisse. Jättes vasaku kanali kasutamata, nii et 20 kHz siinuslainet ei salvestata helifaili.

Soovitus:

Kui keerate iga kanali helitugevuse maksimumini, kuid salvestusheli on endiselt madal või mitte selge, võite AGC välja lülitada.
Kui keerate iga kanali helitugevuse miinimumini, kuid salvestusheli on endiselt kõrge, võite AGC välja lülitada.

Kui taustamüra mõjutab salvestamist, lülitage AGC välja.
Kui te ei soovi, et 20KHz siinuslaine salvestataks helifaili, lülitage AGC sisse.
Tehke proovisalvestus ja taasesitage heli, et näha, kas see on vastuvõetav.

Garantii

Saramonic International pakub sellele tootele tavakasutuse korral üheaastase garantii ja alates selle toote ostukuupäevast eluaegse tasulise hoolduse.
Saramonic International parandab või asendab toote, millel on garantii, tasuta üheaastase kehtivusaja jooksul, kuid kliendid peaksid maksma saatmis- ja kindlustuskulud toote Saramonic Internationalile tagastamise eest.
See garantii kehtib ainult juhul, kui defekt on tekkinud täielikult või oluliselt garantiiperioodil tootmisdefekti, osade või töö tõttu.
See garantii ei kata:

Kõik inimteguritest põhjustatud kahjustused, sealhulgas toodete kasutamine ebanormaalsetes tingimustes ja seadme kasutamine ilma kasutusjuhendit järgimata.
Garantii on kehtetu, kui defekt on põhjustatud valest kasutamisest, kehvast hooldusest või kui Saramonic Internationali poolt volitamata isikud on teinud muudatusi või remonti.
Kahjustused, mis on põhjustatud kehvast transportimisest pärast selle toote ostmist.
Vääramatu jõud, nagu tulekahju, üleujutus, pikselöök, maavärin.
Kliendid, kes ei saa esitada kehtivat arvet
