Saramonic SR-AX104 - Manual de utilizare pentru adaptorul audio XLR cu 2 canale

SARAMONIC SR-AX104 este un adaptor audio XLR cu 2 canale, cu preamplificatoare și alimentare fantomă, ideal pentru orice cameră DSLR cu mufă de microfon încorporată.

INTRODUCEREA PRODUSULUI

Introduceri generale

SARAMONIC SR-AX104 este un adaptor audio XLR cu 2 canale, cu preamplificatoare și alimentare fantomă, ideal pentru orice cameră DSLR cu mufă de microfon încorporată. O mare varietate de dispozitive audio, cum ar fi microfoane condensator profesionale, microfoane wireless, mixere audio externe, plăci de sunet și multe altele, pot fi conectate la cameră prin intermediul acestui adaptor.

SR-AX104 vă ușurează mult munca de înregistrare. Indicatorul de nivel vă permite să verificați nivelurile de intrare adecvate în timp real, semnalul de ieșire poate fi reglat prin comenzile de nivel pentru o înregistrare optimă. Mufa pentru căști vă permite să monitorizați sunetul de la adaptor în timpul înregistrării sau de la cameră în timpul redării. Funcția de dezactivare AGC reduce zgomotul în timpul momentelor liniștite ale înregistrării.

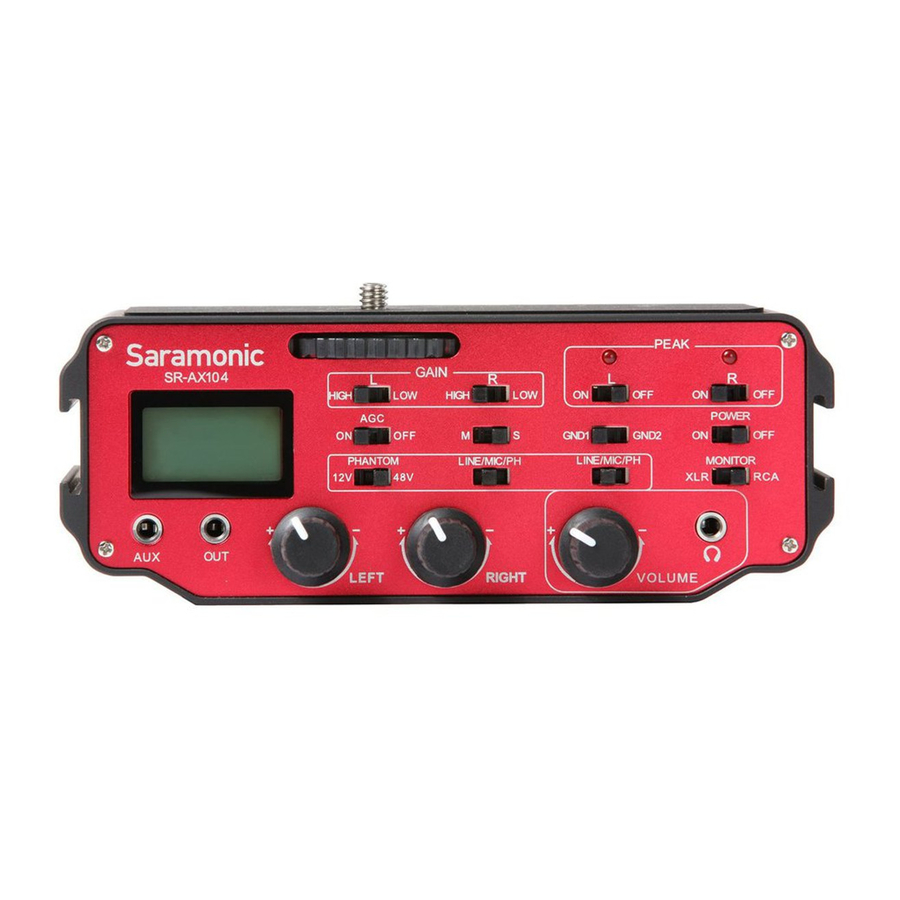

Structura produsului

1. Intrări XLR
   Două intrări XLR echilibrate
2. Monitor In
   Mufe de intrare pentru monitor pentru conectarea cablului AV
3. Compartimentul bateriei
   Funcționează cu o baterie de 9 volți (nu este inclusă).

Puteți utiliza o baterie alcalină sau cu litiu pentru cel mai lung timp de funcționare.

Adaptorul poate funcționa și fără baterie pentru funcții limitate

4. Indicator de nivel
   Indică nivelul sunetului în dB pentru fiecare canal
5. Comutatoare de câștig
   Selectează LOW (scăzut) pentru câștig unitar sau HIGH (ridicat) pentru amplificare de +20dB
6. Comutatoare Peak
   Activează/dezactivează indicatorii LED de semnal care clipesc roșu pentru suprasarcină
7. AGC ON/OFF (AGC activat/dezactivat)
   Rotiți comutatorul AGC pe ON (activat) pentru a activa funcția AGC a camerei
   Rotiți comutatorul AGC pe OFF (dezactivat) pentru a dezactiva funcția AGC a camerei

Notă: AGC ON/OFF (AGC activat/dezactivat) se aplică numai camerelor cu funcție AGC încorporată.

8. Comutator M/S
   Selectați modul de ieșire mono sau stereo
   Modul mono este pentru înregistrarea cu un singur microfon mono. Poate trimite semnalul audio mono către fiecare canal și poate scoate semnal audio stereo.
   Modul stereo este pentru înregistrarea pe două canale. Oferă două canale audio separate.
9. Comutator de împământare GND1/GND2
   Elimină bâzâitul și zgomotul de împământare pentru a obține cel mai bun sunet
   GND1: Separă împământarea semnalului de ieșire de împământarea semnalului de intrare. Pentru a evita trecerea zgomotului semnalului de intrare către semnalul de ieșire. Acest zgomot este de obicei cauzat de alimentarea cu curent alternativ, de exemplu, mixer cu adaptor de alimentare AC
   GND2: Conectează împământarea semnalului de ieșire la împământarea semnalului de intrare
10. Comutator POWER (alimentare)
    Comutator principal de alimentare pentru adaptor
11. PH 12V/OFF/48V
    Alimentare fantomă opțională de 12 sau 48 de volți pentru microfoanele condensator care necesită alimentare fantomă pentru a funcționa.

Multe microfoane vor funcționa la 12V pentru a economisi energia bateriei.

12. Comutatoare LINE/MIC/PH
    Selectați nivelurile LINE (linie) sau MIC (microfon) sau Phantom (fantomă)
    Nivelul MIC (microfon) este pentru microfoane autoalimentate sau sistem wireless.
    Nivelul LINE (linie) este pentru mixere și alte dispozitive audio cu o ieșire la nivel de linie, setați comutatorul pe LINE (linie) pentru a atenua semnalul la aproximativ 40dB.
    Nivelul PH (fantomă) este pentru microfoanele care necesită alimentare fantomă.
13. Comutator XLR/RCA
    Selectați XLR pentru monitorizarea audio cu căștile de la microfoane în timpul înregistrării.
    Selectați RCA pentru monitorizarea audio cu căștile în timpul redării de la cameră.
14. Intrare Aux
    Intrare mini-jack auxiliară de 1/8" (3,5 mm)
15. Ieșire audio
    O ieșire mini-jack stereo de 1/8" (3,5 mm)
16. Butoane de control stânga și dreapta
    Reglați semnalul fiecărui canal la nivelurile optime de înregistrare
17. Buton de control al volumului
    Reglează nivelul volumului căștilor
18. PHONES (căști)
    Mufă pentru căști pentru monitorizarea sunetului de la microfoane sau cameră

19. Șurub mamă de 3/8"
20. Șurub mamă de 1/4"

1. Instalați bateria.
   Ridicați și trageți sertarul din compartimentul bateriei.
   Introduceți bateria de 9V la locul ei, aliniind polaritatea + și - așa cum se arată.
   Glisați sertarul închis până când se fixează în poziție.
2. Atașați SR-AX104 la baza camerei. Rotiți în sens invers acelor de ceasornic pentru a strânge adaptorul cu camera. Montați adaptorul pe un trepied cu soclul trepiedului de pe partea inferioară a adaptorului.
3. Conectați linia de transmisie a semnalului furnizată de la mufa de ieșire (OUT) a adaptorului la intrarea MIC (microfon) a camerei. Dacă există un comutator MIC/Line (microfon/linie) pe cameră, selectați-l pe MIC (microfon).
4. Pentru a monitoriza sunetul de la cameră în timpul redării, conectați mufele RCA roșii și albe de pe cablul AV furnizat sau cablul AV care a venit cu camera la mufele MONITOR IN (intrare monitor) roșii și albe corespunzătoare de pe adaptor. Atașați celălalt capăt la ieșirea AV a camerei.
5. Conectați microfoane XLR echilibrate, microfoane wireless sau alte surse audio la intrările XLR sau AUX LEFT (stânga) și RIGHT (dreapta) de pe SR-AX104.
   Notă: Intrare AUX este ideală pentru conectarea dispozitivelor wireless cu o ieșire de 3,5 mm. Deoarece trimite semnal către canalul din dreapta, vă rugăm să nu utilizați intrarea XLR din dreapta în timp ce utilizați intrarea AUX.
6. Setați comutatoarele GAIN (câștig).
   Setați comutatoarele Gain (câștig) pe HIGH (ridicat) pentru majoritatea microfoanelor.
   Setați comutatoarele Gain (câștig) pe LOW (scăzut) pentru microfoane condensator foarte sensibile sau pentru înregistrarea sunetelor foarte puternice.

Ghid de operare AGC

Controlul automat al câștigului (AGC) oferă o amplitudine controlată a semnalului la ieșire, în ciuda variației amplitudinii în semnalul de intrare. Prin dezactivarea funcției AGC, șuieratul poate fi eliminat atunci când camera înregistrează în timpul momentelor liniștite.

Când înregistrați în modul stereo și setați comutatorul AGC pe off (dezactivat), o undă sinusoidală de 20kHz va fi trimisă de pe canalul stâng către cameră pentru a dezactiva funcția AGC. Unda sinusoidală de 20kHz poate fi filtrată cu ușurință, iar canalul stâng poate fi încă utilizat pentru înregistrare normală.

Când înregistrați în modul mono, puteți seta comutatorul M/S pe S și puteți înregistra numai pe canalul din dreapta. Lăsând canalul stâng neutilizat, astfel încât unda sinusoidală de 20kHz să nu fie înregistrată în fișierul audio.

Sugestie:

1. Când rotiți volumul fiecărui canal la maximum, dar sunetul de înregistrare este încă scăzut sau nu este clar, puteți opri AGC.
2. Când rotiți volumul fiecărui canal la minimum, dar sunetul de înregistrare este încă ridicat, puteți opri AGC.

Garanție

1. Saramonic International oferă o garanție de un an în condiții de utilizare normală și întreținere plătită pe viață de la data achiziționării acestui produs.
2. Saramonic International va repara sau înlocui gratuit produsul aflat în garanție în perioada valabilă de un an, dar clienții ar trebui să plătească taxele de transport și asigurare pentru returnarea produsului către Saramonic International.
3. Această garanție se aplică numai în cazul în care un defect a apărut, în totalitate sau în mod substanțial, ca urmare a unei fabricări defectuoase, a pieselor sau a manoperei în perioada de garanție.
4. Această garanție nu acoperă:
