Saramonic SR-AX101 - Manual de utilizare pentru adaptorul audio XLR cu 2 canale

INTRODUCEREA PRODUSULUI

SARAMONIC SR-AX101 este un adaptor audio XLR cu 2 canale, ideal pentru orice cameră video compactă sau cameră foto DSLR cu mufă de microfon încorporată. Acesta vă permite să achiziționați audio profesional de la ieșirile XLR într-o cameră video care are o intrare audio de 3,5 mm (1/8").

Introduceri generale

SARAMONIC SR-AX101 este un adaptor audio XLR cu 2 canale, ideal pentru orice cameră video compactă sau cameră foto DSLR cu mufă de microfon încorporată. O mare varietate de dispozitive audio, cum ar fi microfoane XLR echilibrate, microfoane wireless, mixere audio externe, preamplificatoare și multe altele, pot fi conectate la cameră prin intermediul acestui adaptor. \
SR-AX101 vă permite să achiziționați audio profesional de la ieșirile XLR într-o cameră care are o intrare audio de 3,5 mm (1/8"). Funcționarea pasivă vă oferă o calitate superbă a sunetului, cu o gamă dinamică extrem de largă, și nu sunt necesare baterii sau sursă de alimentare.
SR-AX101 este simplu de configurat și utilizat. Cu ajutorul butoanelor de control al nivelului pentru fiecare canal, puteți regla nivelurile de înregistrare. Este o modalitate compactă și economică de a adăuga un sunet excelent camerei dvs. video.

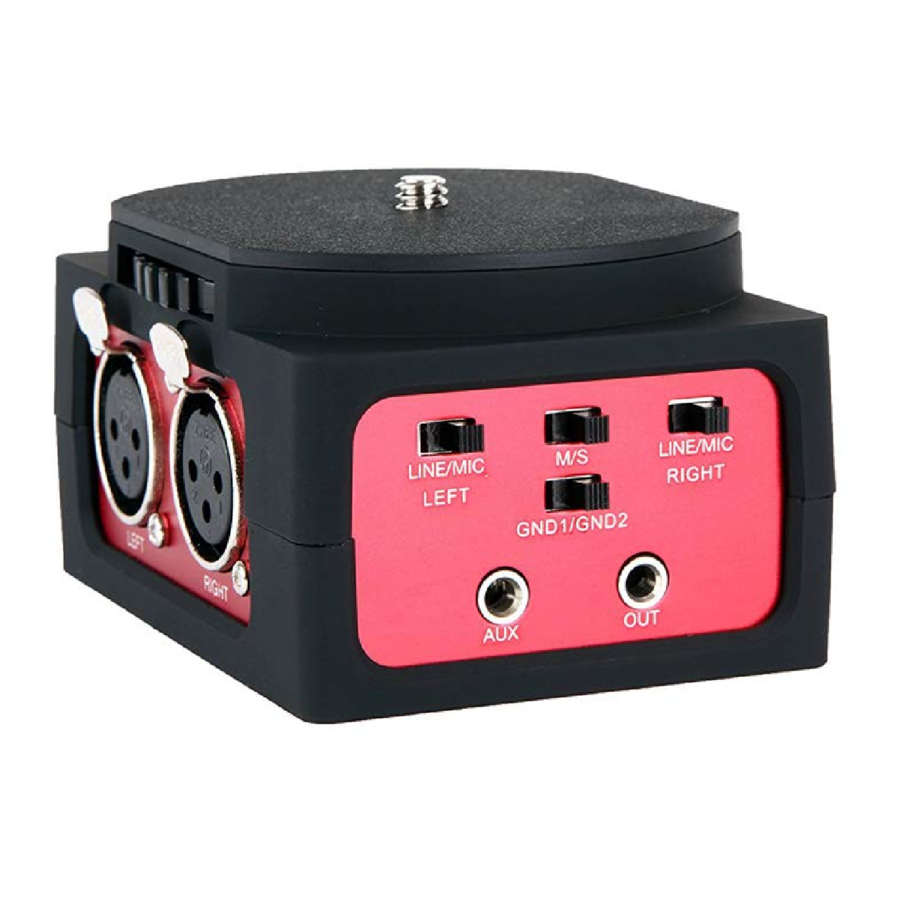

Structura produsului

Repere

Intrări

• O intrare mini-jack auxiliară de 1/8" (3,5 mm)
• Două intrări XLR echilibrate

Notă: Intrare AUX este ideală pentru conectarea dispozitivelor wireless cu o ieșire de 3,5 mm. Deoarece trimite semnal către canalul drept, vă rugăm să nu utilizați intrarea XLR dreaptă în timp ce utilizați intrarea AUX.

Ieșire

• O ieșire mini-jack stereo de 1/8" (3,5 mm)

Butoane de control al nivelului duble

• Reglați semnalul fiecărui canal la nivelurile optime de înregistrare

Comutator Mono/Stereo

• Selectați modul de ieșire mono sau stereo
  Modul Mono este pentru înregistrarea cu un singur microfon mono. Acesta poate trimite semnalul audio mono către fiecare canal și poate scoate semnal audio stereo. Modul Stereo este pentru înregistrarea cu două canale, oferind două canale audio separate.

Comutatoare LINE/MIC

• Selectați nivelurile LINE sau MIC
  Nivelul MIC este pentru microfoane sau sisteme wireless.
  Nivelul LINE este pentru mixere și alte dispozitive audio cu o ieșire de nivel linie.
  Setați comutatorul LINE/MIC pe LINE pentru a atenua semnalul cu aproximativ 40 dB

Comutator de împământare GND1/GND2

• Eliminați bâzâitul și zgomotul de împământare pentru a obține cel mai bun sunet
  GND1: Separă împământarea semnalului de ieșire de împământarea semnalului de intrare. Pentru a evita ca zgomotul semnalului de intrare să treacă la semnalul de ieșire. Acest zgomot este cauzat de obicei de curentul alternativ, de exemplu, mixer cu adaptor de alimentare AC.
  GND2: Conectează împământarea semnalului de ieșire la împământarea semnalului de intrare.

Șasiu din plastic cu soclu pentru trepied

Circuitul pasiv îl face fără zgomot

Nu este nevoie de alimentare sau baterii

Ușor de configurat și utilizat

Specificații

Ghid de pornire rapidă

1. Atașați SR-AX101 la baza camerei. Rotiți în sens invers acelor de ceasornic pentru a strânge adaptorul cu camera. Montați adaptorul pe un trepied cu soclul pentru trepied de pe partea inferioară a adaptorului.
2. Conectați linia de transmisie a semnalului furnizată de la mufa de ieșire (OUT) a adaptorului la intrarea MIC a camerei. Dacă există un comutator MIC/Line pe cameră, selectați-l pe MIC.
   Notă: Vă rugăm să opriți funcția AGC a camerei dvs., dacă este posibil.
3. Conectați microfoane XLR echilibrate, microfoane wireless sau alte surse audio la intrările LEFT și RIGHT XLR sau AUX de pe SR-AX101.
4. Setați comutatorul LINE/MIC.
   Când utilizați microfoane și sisteme wireless, setați pe MIC pentru microfon.
   Când utilizați alte dispozitive audio, setați pe LINE pentru Line.
5. Setați comutatorul M/S.
   Când utilizați un canal, comutați pe M pentru mono. Când utilizați două canale, comutați pe S pentru stereo.
6. Setați comutatorul GND1/GND2
   Setați inițial comutatorul de împământare pe GND1. La înregistrare, dacă există zgomote ciudate de la bucla de împământare, îl puteți comuta pe GND2. Vă rugăm să îl comutați flexibil pe partea cu o calitate mai bună a sunetului.

7. În caz de distorsiune, ar trebui să setați inițial comenzile de nivel LEFT și RIGHT complet în sensul acelor de ceasornic. Când înregistrați de probă, puteți regla flexibil butoanele pentru a obține nivelurile optime ale semnalului.
8. Dacă camera dvs. are o mufă pentru căști, puteți conecta o cască la terminalul pentru căști de pe cameră pentru a monitoriza sunetul. Vă rugăm să vă asigurați că ambele canale pot fi auzite și reglați comenzile de nivel dacă există vreo distorsiune.
