ÚVOD PRODUKTU

SARAMONIC SR-AX101 je 2-kanálový XLR audio adaptér, ktorý je ideálny pre akúkoľvek kompaktnú videokameru alebo DSLR fotoaparát so zabudovaným mikrofónovým konektorom. Umožňuje vám získať profesionálny zvuk z XLR výstupov do videokamery, ktorá má 3,5 mm (1/8") audio vstup.

Všeobecné úvody

SARAMONIC SR-AX101 je 2-kanálový XLR audio adaptér, ktorý je ideálny pre akúkoľvek kompaktnú videokameru alebo DSLR fotoaparát so zabudovaným mikrofónovým konektorom. K fotoaparátu je možné prostredníctvom tohto adaptéra pripojiť širokú škálu audio zariadení, ako sú symetrické XLR mikrofóny, bezdrôtové mikrofóny, externé audio mixážne pulty, predzosilňovače a ďalšie. \
SR-AX101 vám umožňuje získať profesionálny zvuk z XLR výstupov do fotoaparátu, ktorý má 3,5 mm (1/8") audio vstup. Pasívna prevádzka vám poskytuje vynikajúcu kvalitu zvuku s mimoriadne širokým dynamickým rozsahom a nie sú potrebné žiadne batérie ani zdroj napájania.
SR-AX101 sa jednoducho nastavuje a používa. Pomocou ovládacích gombíkov pre každý kanál môžete nastaviť úrovne nahrávania. Je to kompaktný a ekonomický spôsob, ako pridať vynikajúci zvuk do vašej videokamery.

Štruktúra produktu

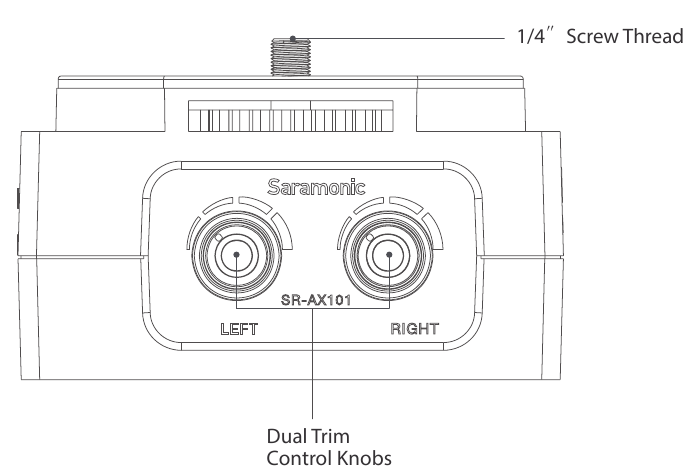

Štruktúra produktu - 1. časť

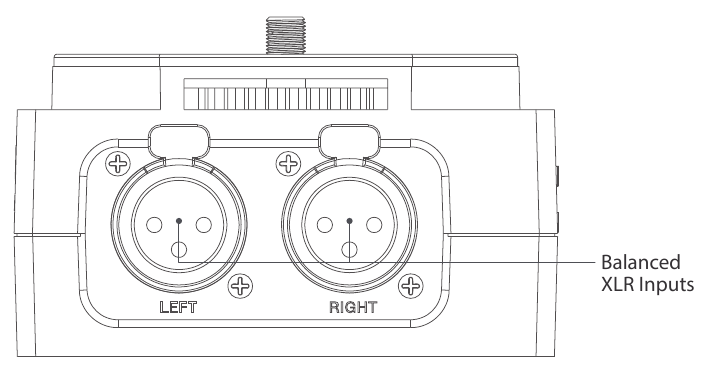

Štruktúra produktu - 2. časť

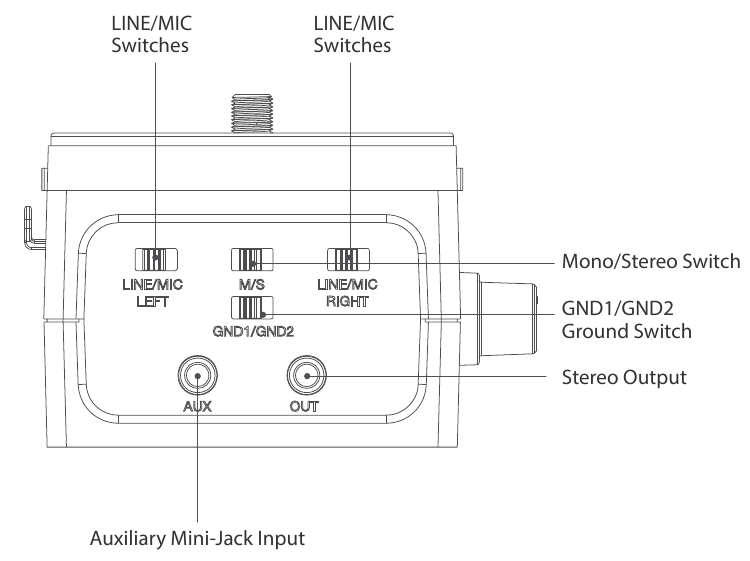

Štruktúra produktu - 3. časť

Hlavné vlastnosti

Vstupy

Jeden 1/8" (3,5 mm) pomocný mini-jack vstup
Dva symetrické XLR vstupy

Poznámka: AUX vstup je ideálny na pripojenie bezdrôtových zariadení s 3,5 mm výstupom. Keďže posiela signál do pravého kanála, nepoužívajte pravý XLR vstup počas používania AUX vstupu.

Výstup

Jeden stereo 1/8" (3,5 mm) mini-jack výstup

Duálne ovládacie gombíky

Upravte signál každého kanála na optimálne úrovne nahrávania

Prepínač Mono / Stereo

Vyberte režim mono alebo stereo výstupu
Režim Mono je určený na nahrávanie jedného mono mikrofónu. Môže posielať mono audio signál do každého kanála a vydávať stereo audio signál. Režim Stereo je určený na nahrávanie dvoch kanálov, poskytuje dva samostatné audio kanály.

Prepínače LINE / MIC

Vyberte úrovne LINE alebo MIC
Úroveň MIC je určená pre mikrofóny alebo bezdrôtový systém.
Úroveň LINE je určená pre mixážne pulty a iné audio zariadenia s výstupom na úrovni linky.
Nastavte prepínač LINE/MIC na LINE, aby ste zoslabili signál približne o 40 dB

Prepínač uzemnenia GND1/GND2

Eliminujte brum a šum uzemnenia, aby ste dosiahli najlepší zvuk
GND1: Oddeľte uzemnenie výstupného signálu od uzemnenia vstupného signálu. Aby sa zabránilo prechodu šumu vstupného signálu do výstupného signálu. Tento šum je zvyčajne spôsobený striedavým prúdom, napríklad mixážny pult so sieťovým adaptérom.
GND2: Pripojte uzemnenie výstupného signálu k uzemneniu vstupného signálu.

Plastový podvozok so statívovou zásuvkou

Pasívny obvod zaisťuje bezhlučnosť

Nie je potrebný žiadny zdroj napájania ani batérie

Jednoduché nastavenie a používanie

Špecifikácie

Vstupná úroveň	MIC -35 dBu LINE -10 - +4 dBu
Výstupná úroveň	Všeobecné úrovne mikrofónu
Frekvenčná odozva	10 Hz až 100 kHz (+/-1,5 dB)
Rozmery	87 (D) x 80 (Š) x 52 (V) mm
Hmotnosť	191 g (6,7 oz.)

Rýchly návod na použitie

Pripevnite SR-AX101 k základni fotoaparátu. Otáčaním proti smeru hodinových ručičiek adaptér utiahnite k fotoaparátu. Namontujte adaptér na statív pomocou statívovej zásuvky na spodnej strane adaptéra.
Pripojte dodaný kábel na prenos signálu z výstupného konektora (OUT) adaptéra do MIC vstupu fotoaparátu. Ak má fotoaparát prepínač MIC / Line, vyberte MIC.
Poznámka: Ak je to možné, vypnite funkciu AGC (automatické riadenie zosilnenia) na fotoaparáte.
Pripojte symetrické XLR mikrofóny, bezdrôtové mikrofóny alebo iné audio zdroje k ĽAVÉMU a PRAVÉMU XLR alebo AUX vstupu na SR-AX101.
Nastavte prepínač LINE/MIC.
Pri používaní mikrofónov a bezdrôtových systémov nastavte na MIC pre mikrofón.
Pri používaní iných audio zariadení nastavte na LINE pre linku.
Nastavte prepínač M/S.
Pri používaní jedného kanála prepnite na M pre mono. Pri používaní dvoch kanálov prepnite na S pre stereo.
Nastavte prepínač GND1/GND2
Najprv nastavte prepínač uzemnenia na GND1. Ak sa pri nahrávaní vyskytujú nejaké zvláštne zvuky zo zemnej slučky, môžete ho prepnúť na GND2. Prepínajte ho flexibilne na stranu s lepšou kvalitou zvuku.

V prípade akéhokoľvek skreslenia by ste mali najprv nastaviť ĽAVÝ a PRAVÝ ovládač orezania úplne v smere hodinových ručičiek. Pri testovacom nahrávaní môžete flexibilne nastaviť gombíky, aby ste dosiahli optimálne úrovne signálu.
Ak má váš fotoaparát konektor pre slúchadlá, môžete do konektora pre slúchadlá na fotoaparáte zapojiť slúchadlá a monitorovať zvuk. Uistite sa, že sú počuť oba kanály, a upravte ovládacie prvky orezania, ak sa vyskytne akékoľvek skreslenie.
